Thiết bị giới hạn tải trọng cầu trục là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng chi tiết

Trong lĩnh vực nâng hạ công nghiệp, yếu tố an toàn luôn được đặt lên hàng đầu. Chỉ một sự cố nâng quá tải cũng có thể gây hư hỏng thiết bị, gián đoạn sản xuất, thậm chí dẫn đến những tai nạn nghiêm trọng. Chính vì vậy, thiết bị giới hạn tải trọng cầu trục đã trở thành một bộ phận quan trọng trên hầu hết các hệ thống cầu trục, cổng trục và palang hiện đại.

Vậy thiết bị giới hạn tải trọng cầu trục là gì? Thiết bị này có cấu tạo như thế nào, hoạt động ra sao và mang lại những lợi ích gì trong thực tế? Hãy cùng VNID tìm hiểu chi tiết trong bài viết dưới đây.

1. Thiết bị giới hạn tải trọng cầu trục là gì?

1.1. Khái niệm thiết bị giới hạn tải trọng cầu trục

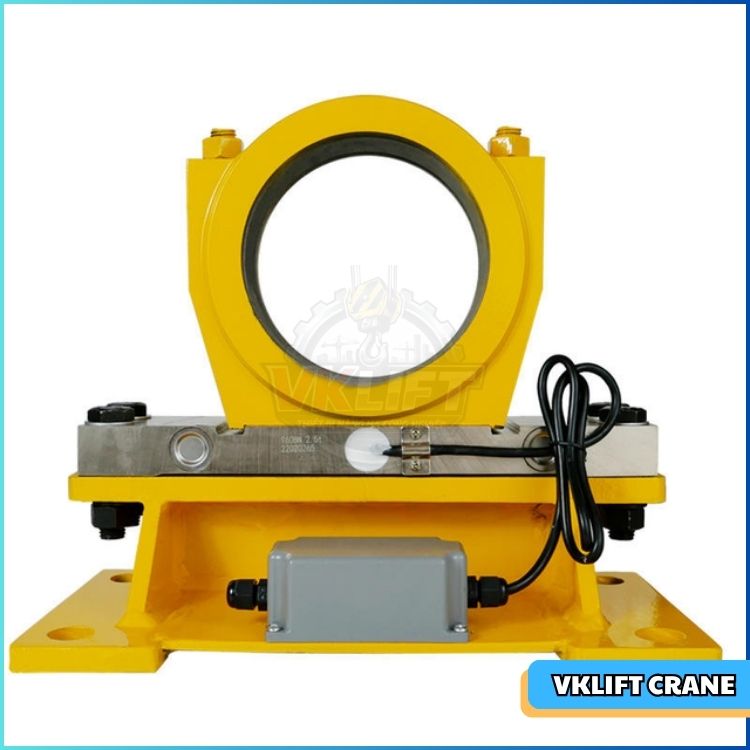

Thiết bị giới hạn tải cho cầu trục chính hãng – VNID Cung cấp và phân phối trên toàn quốc

Thiết bị giới hạn tải trọng cầu trục (Overload Limiter hoặc Load Limiter) là hệ thống có nhiệm vụ đo lường, giám sát và kiểm soát tải trọng nâng của cầu trục trong thời gian thực. Khi tải trọng vượt quá mức cho phép đã được cài đặt, thiết bị sẽ tự động phát tín hiệu cảnh báo hoặc ngắt lệnh nâng nhằm đảm bảo an toàn cho người và thiết bị.

Hiện nay, thiết bị được sử dụng phổ biến trên:

Cầu trục dầm đơn
Cầu trục dầm đôi
Cổng trục
Bán cổng trục
Palang điện
Tời điện
Một số hệ thống cẩu chuyên dụng

Gợi ý bài viết liên quan: Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục

1.2. Mục đích sử dụng thiết bị giới hạn tải trọng

Việc lắp đặt thiết bị giới hạn tải trọng không chỉ nhằm đáp ứng yêu cầu kiểm định mà còn giúp doanh nghiệp:

Ngăn ngừa tình trạng nâng quá tải.
Bảo vệ kết cấu cầu trục khỏi biến dạng.
Giảm nguy cơ đứt cáp, gãy móc cẩu.
Bảo vệ động cơ nâng và hộp giảm tốc.
Hạn chế tai nạn lao động.
Kéo dài tuổi thọ toàn bộ hệ thống.

Đối với những nhà máy hoạt động liên tục với cường độ cao, đây gần như là một thiết bị an toàn không thể thiếu.

1.3. Vai trò trong hệ thống cầu trục

Một thiết bị giới hạn tải trọng chất lượng sẽ mang lại nhiều giá trị:

Giám sát tải trọng theo thời gian thực.
Phát hiện quá tải ngay khi vừa phát sinh.
Cảnh báo bằng còi, đèn hoặc màn hình hiển thị.
Ngăn người vận hành tiếp tục nâng tải vượt giới hạn.
Đáp ứng yêu cầu kiểm định an toàn thiết bị nâng.

2. Cấu tạo và nguyên lý hoạt động của thiết bị giới hạn tải trọng cầu trục

2.1. Cấu tạo

Một bộ giới hạn tải trọng cầu trục thường bao gồm các thành phần sau:

Thành phần	Chức năng
Load Cell (Cảm biến tải trọng)	Đo lực tác động lên móc cẩu hoặc cáp nâng
Bộ xử lý tín hiệu	Phân tích dữ liệu từ cảm biến
Màn hình hiển thị	Hiển thị tải trọng thực tế
Relay điều khiển	Ngắt lệnh nâng khi quá tải
Đèn và còi cảnh báo	Cảnh báo cho người vận hành
Nguồn cấp và dây tín hiệu	Kết nối toàn bộ hệ thống

Trong đó, Load Cell được xem là "trái tim" của toàn bộ thiết bị vì quyết định trực tiếp đến độ chính xác của kết quả đo.

2.2. Nguyên lý hoạt động

Thiết bị giới hạn tải vận hành chính xác, đảm bảo an toàn từng chuyển động - VNID

Quy trình làm việc của thiết bị diễn ra theo các bước:

Tải trọng tác động lên móc cẩu hoặc dây cáp.
Load Cell chuyển đổi lực thành tín hiệu điện.
Bộ điều khiển tiếp nhận và xử lý tín hiệu.
Giá trị tải trọng được hiển thị trên màn hình.
Nếu tải trọng vượt ngưỡng cài đặt:
- Còi báo động phát tín hiệu.
- Đèn cảnh báo sáng.
- Relay tự động ngắt lệnh nâng.
- Người vận hành chỉ được phép hạ tải xuống mức an toàn.

Toàn bộ quá trình chỉ diễn ra trong thời gian rất ngắn, giúp hạn chế tối đa các rủi ro do thao tác quá tải.

2.3. Các phương pháp đo tải trọng phổ biến

Hiện nay có nhiều phương pháp xác định tải trọng nâng:

Đo bằng Load Cell (phổ biến nhất).
Đo lực căng dây cáp.
Đo áp suất thủy lực.
Đo mô-men tải.
Đo thông qua biến dạng kết cấu.

Trong đó, Load Cell được đánh giá cao nhờ:

Sai số thấp.
Độ ổn định cao.
Dễ hiệu chuẩn.
Tuổi thọ lớn.
Tương thích với nhiều loại cầu trục.

Gợi ý bài viết tham khảo: So sánh Limit Switch cơ và cảm biến hành trình điện tử trong cầu trục

3. Đặc điểm nổi bật, ưu điểm và ứng dụng của thiết bị giới hạn tải trọng

3.1. Những đặc điểm nổi bật

VNID – Năng lực tạo niềm tin, kỹ thuật tạo khác biệt.

So với các giải pháp kiểm soát tải truyền thống, thiết bị giới hạn tải trọng sở hữu nhiều ưu điểm:

Độ chính xác cao.
Hiển thị tải trọng theo thời gian thực.
Cảnh báo nhanh khi vượt tải.
Làm việc ổn định trong môi trường công nghiệp.
Khả năng chống rung, chống nhiễu tốt.
Dễ dàng tích hợp với PLC, HMI và biến tần.
Phù hợp với nhiều mức tải trọng khác nhau.

3.2. Ưu điểm

Việc đầu tư thiết bị giới hạn tải trọng mang lại nhiều lợi ích lâu dài:

Đảm bảo an toàn lao động.
Giảm nguy cơ tai nạn.
Bảo vệ động cơ nâng.
Giảm chi phí sửa chữa.
Hạn chế thời gian dừng máy.
Tăng tuổi thọ cầu trục.
Nâng cao hiệu quả sản xuất.
Hỗ trợ công tác kiểm định.

Đặc biệt, trong các nhà máy thép, kết cấu thép, bê tông đúc sẵn hay kho logistics, đây là giải pháp giúp doanh nghiệp giảm đáng kể các chi phí phát sinh do sự cố quá tải.

Bài viết nổi bật của VNID: Limit Switch (Cảm biến giới hạn hành trình) là gì -VNID

3.3. Một số hạn chế

Bên cạnh những ưu điểm nổi bật, người sử dụng cũng cần lưu ý:

Thiết bị cần được hiệu chuẩn định kỳ.
Việc lắp đặt phải đúng kỹ thuật.
Cảm biến kém chất lượng sẽ làm giảm độ chính xác.
Môi trường có độ rung quá lớn có thể ảnh hưởng đến kết quả đo nếu không được xử lý chống nhiễu.

3.4. Ứng dụng thực tế

Hiện nay thiết bị được ứng dụng rộng rãi tại:

Nhà máy cơ khí.
Nhà máy thép.
Xưởng kết cấu thép.
Nhà máy xi măng.
Nhà máy sản xuất ô tô.
Nhà máy chế tạo máy.
Kho logistics.
Cảng biển.
Nhà máy điện.
Xưởng đóng tàu.

Bài viết tìm kiếm thường xuyên của VNID: Cách Đấu Cảm Biến Giới Hạn Hành Trình Vào Tủ Điện Cầu Trục A-Z

4. Các loại thiết bị giới hạn tải trọng cầu trục phổ biến hiện nay

4.1. Phân loại theo công nghệ cảm biến

VNID – Lắp đặt chuyên nghiệp, hỗ trợ nhanh chóng, hiệu quả lâu dài.

Các loại phổ biến gồm:

Load Cell.
Cảm biến lực cáp.
Cảm biến áp suất.
Cảm biến mô-men tải.

Trong đó, Load Cell vẫn là lựa chọn được sử dụng nhiều nhất nhờ độ chính xác và khả năng tích hợp cao.

4.2. Phân loại theo chức năng

Loại thiết bị	Đặc điểm
Chỉ cảnh báo	Báo động khi quá tải
Hiển thị tải trọng	Có màn hình hiển thị tải thực tế
Cảnh báo + ngắt nâng	Tự động khóa lệnh nâng
Kết nối PLC	Phù hợp hệ thống tự động hóa
Kết nối HMI/SCADA	Quản lý và giám sát tập trung

4.3. Một số thương hiệu phổ biến

Thị trường hiện nay có nhiều thương hiệu uy tín như:

MSI
LAUMAS
Vishay
CAS
DINAKSA
Straightpoint
Yoke

Mỗi thương hiệu sẽ phù hợp với từng quy mô hệ thống và yêu cầu kỹ thuật khác nhau.

Bài viết lưu ý cho doanh nghiệp: Cách lắp thiết bị giới hạn tải trọng cầu trục đúng kỹ thuật và an toàn | VNID

5. Kinh nghiệm lựa chọn và lắp đặt thiết bị giới hạn tải trọng

VNID – Kinh nghiệm thực tế, năng lực chuyên sâu, giải pháp tối ưu.

5.1. Khi nào nên lắp đặt?

Doanh nghiệp nên trang bị thiết bị trong các trường hợp:

Lắp đặt cầu trục mới.
Cải tạo cầu trục cũ.
Chuẩn bị kiểm định.
Thường xuyên nâng tải nặng.
Hệ thống làm việc nhiều ca liên tục.

5.2. Tiêu chí lựa chọn

Để lựa chọn thiết bị phù hợp, nên cân nhắc:

Tải trọng nâng của cầu trục.
Loại palang sử dụng.
Môi trường làm việc.
Độ chính xác yêu cầu.
Khả năng mở rộng hệ thống.
Thương hiệu uy tín.
Chính sách bảo hành.
Dịch vụ hỗ trợ kỹ thuật.

5.3. Lưu ý khi lắp đặt

Một số lưu ý quan trọng:

Lắp đúng vị trí Load Cell.
Đi dây tín hiệu chống nhiễu.
Hiệu chuẩn sau khi lắp đặt.
Kiểm tra relay và còi cảnh báo.
Chạy thử với nhiều mức tải.
Kiểm định trước khi đưa vào sử dụng.

Gợi ý bài viết liên quan: Cầu trục bị quá tải có nguy hiểm gì - Nguyên nhân và cách xử lý

6. Kết luận

VNID – Am hiểu thiết bị, tinh thông kỹ thuật, tối ưu vận hành.

Thiết bị giới hạn tải trọng cầu trục không chỉ giúp kiểm soát tải trọng nâng mà còn đóng vai trò quan trọng trong việc bảo vệ người lao động, hàng hóa và toàn bộ hệ thống thiết bị nâng hạ. Với khả năng giám sát tải theo thời gian thực, cảnh báo và ngắt lệnh nâng khi vượt tải, thiết bị đã trở thành giải pháp an toàn được ứng dụng rộng rãi trong các nhà máy, xưởng sản xuất và công trình công nghiệp.

Nếu doanh nghiệp của bạn đang tìm kiếm thiết bị giới hạn tải trọng chính hãng, hoặc cần tư vấn giải pháp phù hợp cho hệ thống cầu trục, cổng trục, palang và các thiết bị nâng hạ khác, VNID sẵn sàng đồng hành với:

Cung cấp thiết bị chất lượng cao.
Tư vấn lựa chọn theo đúng nhu cầu.
Lắp đặt và hiệu chuẩn chuyên nghiệp.
Hỗ trợ kỹ thuật nhanh chóng trên toàn quốc.
Chính sách bảo hành rõ ràng và lâu dài.

Liên hệ VNID ngay hôm nay để được đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp tối ưu, góp phần nâng cao hiệu quả vận hành và đảm bảo an toàn cho hệ thống nâng hạ của doanh nghiệp.

Gợi ý bài viết liên quan: Bộ cảnh báo quá tải cầu trục loại nào tốt - Tiêu chí lựa chọn chuẩn

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.

FAQ – Câu hỏi thường gặp

1. Thiết bị giới hạn tải trọng cầu trục có bắt buộc phải lắp không?

Đối với nhiều hệ thống cầu trục công nghiệp, đặc biệt là các thiết bị phải kiểm định an toàn, thiết bị giới hạn tải trọng là hạng mục rất quan trọng và thường được khuyến nghị hoặc yêu cầu theo tiêu chuẩn an toàn nhằm hạn chế rủi ro do nâng quá tải.

2. Bao lâu nên hiệu chuẩn thiết bị giới hạn tải trọng?

Thông thường, thiết bị nên được hiệu chuẩn định kỳ từ 6–12 tháng/lần, hoặc ngay sau khi sửa chữa, thay thế cảm biến hay khi có dấu hiệu sai số trong quá trình vận hành.

3. Có thể lắp thiết bị giới hạn tải trọng cho cầu trục cũ không?

Có. Hầu hết các cầu trục đang vận hành đều có thể được nâng cấp và lắp thêm thiết bị giới hạn tải trọng nếu được khảo sát, lựa chọn đúng loại cảm biến và cài đặt bởi đơn vị có chuyên môn.
