Thiết kế sai bán cổng trục – Hậu quả không chỉ là hỏng thiết bị



Trong các nhà máy cơ khí, xưởng kết cấu thép hay khu vực nâng hạ có không gian hạn chế, bán cổng trục (Semi Gantry Crane) đang trở thành giải pháp được nhiều doanh nghiệp lựa chọn nhờ khả năng tối ưu diện tích và chi phí đầu tư. Tuy nhiên trên thực tế, rất nhiều hệ thống bán cổng trục sau một thời gian ngắn vận hành đã xuất hiện các vấn đề như rung lắc mạnh, lệch ray, võng dầm hay nghiêm trọng hơn là mất an toàn lao động.

Điểm đáng nói là phần lớn các sự cố này không xuất phát từ quá trình sử dụng mà đến từ khâu thiết kế ban đầu. Một bản thiết kế sai không chỉ khiến thiết bị nhanh hỏng mà còn kéo theo hàng loạt hệ lụy về năng suất, chi phí bảo trì và rủi ro vận hành cho toàn bộ nhà xưởng.

Trong bài viết này, VNID sẽ cùng Quý khách phân tích chi tiết những lỗi thiết kế bán cổng trục phổ biến nhất hiện nay và các hậu quả thực tế mà doanh nghiệp thường gặp phải.

1. Bán cổng trục là gì? Vì sao thiết kế thiết bị này phức tạp hơn nhiều doanh nghiệp nghĩ?

1.1. Bán cổng trục (Semi Gantry Crane) là gì?

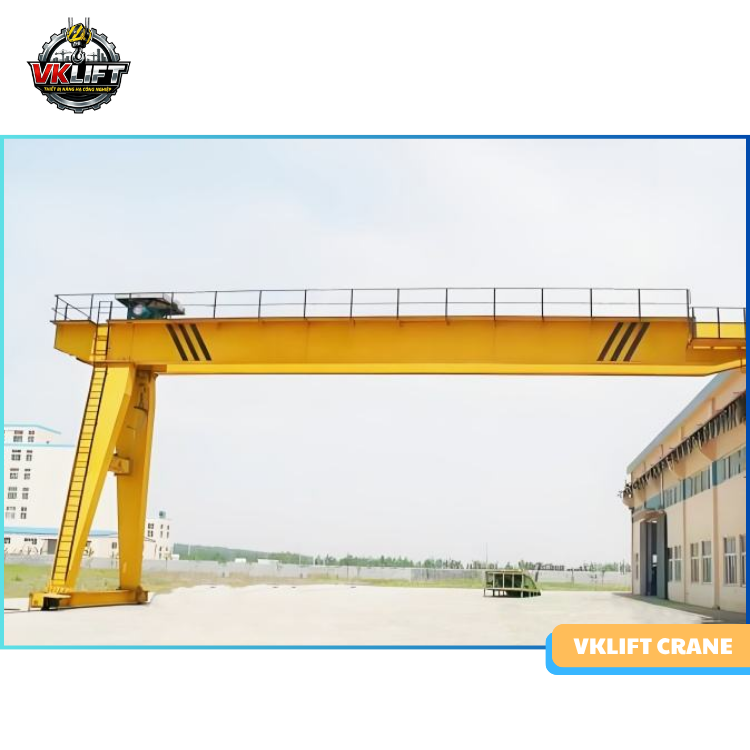

Bán cổng trục đạt chuẩn chất lượng kiểm định – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc



Bán cổng trục (Semi Gantry Crane) là thiết bị nâng hạ công nghiệp có cấu tạo kết hợp giữa cầu trục và cổng trục. Thiết bị sử dụng:

• Một bên chân cổng chạy trên ray dưới nền

• Một bên dầm biên chạy trên ray cao của nhà xưởng

Chính cấu tạo “nửa cổng – nửa cầu” này giúp thiết bị tận dụng được hệ kết cấu sẵn có của nhà xưởng, đồng thời giảm diện tích chiếm dụng dưới mặt đất.

Cấu tạo cơ bản của bán cổng trục gồm:

• Dầm chính

• Chân cổng

• Dầm biên

• Ray chạy dưới nền

• Ray chạy trên cao

• Palang nâng hạ

• Tủ điện điều khiển

• Hệ cấp điện và an toàn

Thông số kỹ thuật phổ biến:

Hạng mục	Thông số thường gặp
Tải trọng nâng	1 – 50 tấn
Khẩu độ	5 – 30 mét
Chiều cao nâng	3 – 18 mét
Tốc độ nâng	3 – 8 m/phút
Tốc độ di chuyển	20 – 40 m/phút
Chế độ làm việc	A3 – A5

Phân biệt bán cổng trục với các thiết bị khác

Thiết bị	Đặc điểm
Cầu trục	Hai bên chạy trên ray cao
Cổng trục	Hai chân chạy ray dưới nền
Bán cổng trục	Một bên ray cao – một bên ray nền
Cầu trục treo	Treo trực tiếp lên kết cấu mái

So với cổng trục thông thường, bán cổng trục giúp:

• Tiết kiệm diện tích

• Tận dụng kết cấu nhà xưởng

• Giảm chi phí xây dựng

• Tăng không gian lưu thông bên dưới

Đây là lý do thiết bị này được sử dụng nhiều trong:

• Nhà máy cơ khí

• Xưởng gia công thép

• Kho vật liệu

• Xưởng sản xuất thiết bị công nghiệp

• Khu vực xuất nhập hàng tải trọng lớn

Bài viết nổi bật của VNID: Thiết kế sai bán cổng trục – Hậu quả không chỉ là hỏng thiết bị - VNID

1.2. Đặc điểm kết cấu khiến bán cổng trục khó thiết kế hơn cổng trục thông thường

Nhiều doanh nghiệp cho rằng bán cổng trục chỉ là “phiên bản đơn giản hơn” của cổng trục. Tuy nhiên trên thực tế, đây lại là một trong những thiết bị nâng hạ có yêu cầu tính toán kết cấu khá phức tạp.

Nguyên nhân đến từ việc hệ thống hoạt động trong trạng thái tải trọng không đối xứng.

Một bên chịu tải nền – một bên chịu tải trên cao

Ở cổng trục thông thường:

• Hai bên chân cùng chịu tải xuống nền

• Kết cấu khá cân bằng

Trong khi đó với bán cổng trục:

• Một bên tải truyền xuống nền

• Một bên tải truyền lên dầm đỡ ray trên cao

Điều này khiến:

• Lực phân bố không đồng đều

• Xuất hiện mô men xoắn lớn

• Dễ phát sinh rung lắc khi nâng tải nặng

Nếu tính toán không chính xác, thiết bị sẽ:

• Nhanh võng dầm

• Lệch ray

• Mòn bánh xe bất thường

• Mất ổn định khi vận hành

Khả năng chịu xoắn của dầm chính là yếu tố cực kỳ quan trọng

Do tải trọng lệch tâm nên dầm chính của bán cổng trục không chỉ chịu:

• Tải uốn

• Tải nén

Mà còn phải chịu:

• Lực xoắn ngang liên tục

Đây là lý do:

• Dầm hộp thường được ưu tiên sử dụng

• Thép chế tạo cần có độ cứng cao

• Các vị trí liên kết phải được gia cường

Trong thực tế, nhiều đơn vị giảm giá thành bằng cách:

• Giảm chiều dày thép

• Tối giản gân tăng cứng

• Bỏ qua tính toán xoắn

Hậu quả là chỉ sau thời gian ngắn:

• Dầm xuất hiện rung động

• Mối hàn nứt

• Thiết bị xuống cấp rất nhanh

Gợi ý bài viết tham khảo: Vì sao nhiều doanh nghiệp chọn sai bán cổng trục ngay từ đầu - VNID

Sai số ray chạy ảnh hưởng nghiêm trọng đến tuổi thọ thiết bị

Bán cổng trục sử dụng:

• Một ray dưới nền

• Một ray trên cao

Nếu hai ray:

• Không đồng tâm

• Sai cao độ

• Lệch tim

Sẽ khiến:

• Bánh xe bị cưỡng bức

• Motor quá tải

• Thiết bị di chuyển giật cục

Tiêu chuẩn sai số ray thường được khuyến nghị:

Hạng mục	Sai số cho phép
Cao độ ray	±10 mm
Độ thẳng ray	≤ 2 mm/m
Sai lệch khẩu độ ray	±5 mm

Chỉ cần sai số vượt giới hạn trong thời gian dài, toàn bộ hệ thống sẽ giảm tuổi thọ đáng kể.

1.3. Vì sao nhiều doanh nghiệp thiết kế sai ngay từ đầu?

Hiện nay, không ít doanh nghiệp đầu tư bán cổng trục nhưng lại gặp sự cố chỉ sau vài tháng hoặc vài năm vận hành. Nguyên nhân chủ yếu đến từ việc thiết kế ban đầu chưa đúng kỹ thuật.

Chọn thiết bị theo giá thay vì nhu cầu vận hành

Đây là sai lầm phổ biến nhất.

Nhiều đơn vị lựa chọn:

• Thiết bị giá rẻ

• Kết cấu nhẹ

• Công suất thấp

Trong khi thực tế:

• Tải trọng sử dụng lớn hơn thiết kế

• Tần suất hoạt động liên tục

• Môi trường làm việc khắc nghiệt

Điều này khiến:

• Thiết bị nhanh xuống cấp

• Motor quá tải

• Ray mòn nhanh

• Chi phí sửa chữa tăng cao

Không khảo sát thực tế nhà xưởng

Một hệ thống bán cổng trục đạt chuẩn cần khảo sát:

• Kết cấu nhà xưởng

• Dầm đỡ ray

• Nền móng

• Không gian vận hành

• Hướng di chuyển tải

Tuy nhiên nhiều đơn vị:

• Chỉ lấy kích thước sơ bộ

• Không kiểm tra kết cấu chịu lực

• Không đánh giá độ ổn định nền ray

Kết quả là:

• Dầm đỡ ray không đủ tải

• Ray bị lún

• Thiết bị rung lắc mạnh khi hoạt động

Bài viết đề xuất: Rủi ro an toàn khi vận hành bán cổng trục và cách phòng tránh

Sao chép thiết kế có sẵn

Một số đơn vị sử dụng:

• Bản vẽ mẫu

• Thiết kế cũ

• Kết cấu “copy” từ công trình khác

Trong khi mỗi nhà xưởng có:

• Khẩu độ khác nhau

• Tải trọng khác nhau

• Điều kiện vận hành khác nhau

Việc sao chép thiết kế dễ dẫn đến:

• Thiếu an toàn

• Sai kết cấu

• Không phù hợp thực tế vận hành

Bỏ qua tải động và hệ số an toàn

Khi nâng hạ thực tế, thiết bị không chỉ chịu:

• Tải tĩnh

Mà còn chịu:

• Tải động

• Lực quán tính

• Va đập khi khởi động/phanh

Nếu không tính đầy đủ:

• Dầm sẽ nhanh võng

• Kết cấu bị mỏi

• Motor giảm tuổi thọ

Hệ số an toàn thường áp dụng:

Hạng mục	Hệ số
Kết cấu thép	1.25 – 1.5
Cáp tải	5 – 7
Móc cẩu	4 – 5

1.4. Những ngành thường sử dụng bán cổng trục

Nhờ khả năng tối ưu không gian và chi phí, bán cổng trục hiện được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Nhà máy cơ khí chế tạo

• Nâng thép tấm

• Di chuyển máy móc

• Lắp ráp thiết bị công nghiệp

Xưởng kết cấu thép

• Vận chuyển dầm thép

• Nâng cấu kiện dài

• Hỗ trợ hàn lắp

Kho vật liệu công nghiệp

• Bốc dỡ vật liệu nặng

• Xuất nhập hàng hóa

• Di chuyển pallet tải lớn

Nhà máy bê tông và sản xuất vật liệu xây dựng

• Nâng khuôn đúc

• Di chuyển cấu kiện bê tông

• Hỗ trợ dây chuyền sản xuất

Xưởng sản xuất thiết bị công nghiệp

• Lắp ráp cụm máy

• Vận chuyển chi tiết tải trọng lớn

• Tối ưu quy trình nâng hạ nội bộ

Điểm mạnh lớn nhất của bán cổng trục là:

• Tiết kiệm diện tích

• Linh hoạt vận hành

• Giảm chi phí đầu tư kết cấu

• Tận dụng tối đa không gian nhà xưởng hiện hữu

Bài viết tìm kiếm thường xuyên của VNID: So sánh kết cấu: Bán cổng trục và cổng trục toàn phần khác nhau ở điểm nào - VNID

2. Những lỗi thiết kế bán cổng trục phổ biến nhất hiện nay

VNID – Đồng hành cùng doanh nghiệp nâng cao hiệu suất sản xuất.



2.1. Thiết kế sai tải trọng nâng thực tế

Trong thiết kế bán cổng trục, tải trọng nâng là yếu tố quyết định gần như toàn bộ:

• Kết cấu dầm

• Công suất motor

• Kích thước ray

• Lựa chọn pa lăng

Tuy nhiên trên thực tế, nhiều đơn vị chỉ tính tải trọng “danh nghĩa” mà bỏ qua:

• Tải động khi tăng giảm tốc

• Tần suất làm việc liên tục

• Tải lệch tâm khi vận hành

Ví dụ:

• Bán cổng trục tải trọng 5 tấn

• Nhưng thường xuyên nâng vật nặng 5 – 6 tấn

• Hoạt động 12 – 16 giờ/ngày

Khi đó kết cấu sẽ nhanh chóng:

• Bị mỏi

• Võng dầm

• Giảm tuổi thọ motor và hộp số

VNID khuyến nghị Quý khách luôn thiết kế dư tải an toàn từ:

• 15 – 25% tải thực tế
  để đảm bảo thiết bị vận hành bền bỉ lâu dài.

2.2. Sai khẩu độ và chiều cao nâng

Nhiều doanh nghiệp chỉ quan tâm tải trọng mà quên rằng:

• Khẩu độ

• Chiều cao nâng

• Không gian vận hành

mới là yếu tố ảnh hưởng trực tiếp đến hiệu quả sử dụng thực tế.

Các lỗi thường gặp:

• Khẩu độ quá lớn nhưng dầm quá nhỏ

• Chiều cao nâng thiếu

• Không đủ khoảng hở an toàn

• Vướng kết cấu nhà xưởng

Hậu quả:

• Thiết bị rung mạnh

• Pa lăng hoạt động khó khăn

• Hạn chế vùng làm việc

• Không đáp ứng dây chuyền sản xuất

Thông thường:

• Độ võng dầm cho phép ≈ L/700 đến L/1000

• Với khẩu độ 20 mét:

  • Độ võng chỉ nên trong khoảng 20 – 28 mm

Nếu vượt ngưỡng:

• Thiết bị sẽ rung lắc mạnh khi nâng tải nặng

Tìm hiểu thêm: Hiệu suất làm việc: Bán cổng trục có thay thế hoàn toàn cầu trục được không - VNID

2.3. Thiết kế ray chạy thiếu đồng bộ

Đây là lỗi rất phổ biến ở các hệ thống bán cổng trục giá rẻ.

Do thiết bị có:

• Một ray nền

• Một ray trên cao

nên việc đồng bộ hai hệ ray là cực kỳ quan trọng.

Nếu:

• Ray lệch tim

• Sai cao độ

• Ray yếu

sẽ dẫn đến:

• Kẹt bánh xe

• Trật ray

• Mòn bánh bất thường

• Motor di chuyển quá tải

Trong nhiều trường hợp nghiêm trọng:

• Thiết bị có thể bị xoắn khung

• Gây nguy cơ mất an toàn rất lớn

VNID luôn khuyến nghị:

• Kiểm tra laser ray alignment

• Đo cao độ ray định kỳ

• Gia cố nền móng ray trước lắp đặt

để đảm bảo thiết bị vận hành ổn định lâu dài.

Bài viết lưu ý cho doanh nghiệp: So sánh chi phí: Bán cổng trục vs cầu trục – Giải pháp nào tiết kiệm hơn - VNID

3. Hậu quả khi thiết kế sai bán cổng trục – Không chỉ là hỏng thiết bị

VNID – Công nghệ nâng hạ, sức mạnh của sản xuất.



3.1. Thiết bị rung lắc mạnh khi nâng hạ

Đây là dấu hiệu phổ biến nhất khi hệ thống:

• Thiết kế sai kết cấu

• Dầm không đủ cứng

• Ray không đồng bộ

Rung lắc không chỉ:

• Gây khó chịu khi vận hành

mà còn:

• Làm giảm độ chính xác nâng hạ

• Tăng nguy cơ va chạm

• Gây mất an toàn lao động

Đặc biệt với:

• Tải dài

• Kết cấu thép

• Khuôn đúc lớn

rung lắc có thể gây thiệt hại rất nghiêm trọng.

Gợi ý bài viết liên quan: Sai Lầm Khi Lựa Chọn Đơn Vị Thi Công Cầu Trục Giá Rẻ - VNID

3.2. Ray chạy nhanh xuống cấp

Khi tải phân bố không đều:

• Áp lực bánh xe tăng cao

• Ray bị mài mòn cục bộ

Các dấu hiệu thường gặp:

• Ray nứt

• Bulong lỏng

• Bánh xe mòn lệch

• Thiết bị di chuyển giật cục

Chi phí thay ray cho hệ bán cổng trục công nghiệp thường rất lớn, đặc biệt với:

• Hệ ray dài

• Tải trọng từ 10 tấn trở lên

3.3. Dầm chính bị võng hoặc nứt kết cấu

Đây là hậu quả nguy hiểm nhất trong các lỗi thiết kế bán cổng trục.

Khi:

• Dầm không đủ độ cứng

• Tính toán tải sai

• Thép chế tạo kém chất lượng

sẽ dẫn đến:

• Võng dầm

• Nứt mối hàn

• Biến dạng kết cấu

Nếu tiếp tục vận hành:

• Nguy cơ sập thiết bị là hoàn toàn có thể xảy ra

Đây cũng là nguyên nhân gây thiệt hại rất lớn về:

• Tài sản

• Tiến độ sản xuất

• An toàn con người

4. Các yếu tố bắt buộc phải tính toán đúng khi thiết kế bán cổng trục

VNID – Giải pháp nâng hạ an toàn cho mọi công trình.



Sau khi phân tích những hậu quả nghiêm trọng do thiết kế sai bán cổng trục gây ra, có thể thấy rằng việc tính toán kết cấu và lựa chọn thông số kỹ thuật ngay từ đầu đóng vai trò cực kỳ quan trọng. Một hệ thống bán cổng trục đạt chuẩn không chỉ đảm bảo khả năng nâng hạ mà còn phải duy trì độ ổn định, tuổi thọ lâu dài và an toàn trong suốt quá trình vận hành.

Dưới đây là những yếu tố kỹ thuật bắt buộc phải được tính toán chính xác khi thiết kế Semi Gantry Crane.

4.1. Tải trọng nâng và hệ số an toàn

Tải trọng nâng là thông số quan trọng nhất của bán cổng trục. Tuy nhiên trong thực tế, nhiều doanh nghiệp thường chỉ quan tâm đến tải trọng nâng danh nghĩa mà bỏ qua các yếu tố tải động phát sinh trong quá trình vận hành.

Một hệ thống bán cổng trục cần tính toán:

• Tải trọng nâng thực tế

• Tải trọng động khi tăng/giảm tốc

• Tải lệch tâm

• Tải va đập khi phanh

• Chu kỳ hoạt động liên tục

Ví dụ:

• Tải nâng thực tế: 5 tấn

• Hệ số động tải: 1.25

• Tải tính toán thực tế có thể lên tới:

  • 6.25 tấn

Nếu không tính phần tải phát sinh này:

• Dầm chính dễ võng

• Motor hoạt động quá tải

• Pa lăng nhanh xuống cấp

Gợi ý bài viết liên quan: Vì Sao Cầu Trục Giá Rẻ Thường Xuống Cấp Nhanh - VNID

Hệ số an toàn thường áp dụng trong thiết kế

Hạng mục	Hệ số an toàn khuyến nghị
Kết cấu thép	1.25 – 1.5
Cáp tải	5 – 7
Móc cẩu	4 – 5
Cơ cấu phanh	≥ 1.5

VNID luôn khuyến nghị Quý khách:

• Không thiết kế sát tải

• Không sử dụng thiết bị vượt công suất

• Luôn tính toán tải dự phòng cho nhu cầu mở rộng trong tương lai

Điều này giúp:

• Tăng tuổi thọ thiết bị

• Giảm nguy cơ sự cố

• Đảm bảo vận hành ổn định lâu dài

4.2. Khẩu độ – chiều cao nâng – tầm hoạt động

Nhiều doanh nghiệp chỉ tập trung vào tải trọng mà quên rằng:

• Khẩu độ

• Chiều cao nâng

• Phạm vi hoạt động

mới là yếu tố quyết định hiệu quả sử dụng thực tế của bán cổng trục.

Khẩu độ ảnh hưởng trực tiếp đến độ ổn định kết cấu

Khẩu độ càng lớn:

• Mô men uốn càng tăng

• Dầm càng dễ võng

• Rung động càng lớn

Ví dụ:

Khẩu độ	Yêu cầu kết cấu
5 – 10m	Dầm tiêu chuẩn
10 – 20m	Cần tăng độ cứng
Trên 20m	Phải tính toán chống võng và chống xoắn chuyên sâu

Chiều cao nâng cần phù hợp thực tế sản xuất

Một số lỗi phổ biến:

• Chọn chiều cao nâng quá thấp

• Không tính khoảng hở an toàn

• Vướng hệ thống điện – đường ống – kết cấu mái

Điều này khiến:

• Không nâng được hàng hóa theo yêu cầu

• Giảm phạm vi hoạt động

• Tăng nguy cơ va chạm thiết bị

VNID luôn khảo sát thực tế nhà xưởng trước khi thiết kế để đảm bảo:

• Thiết bị hoạt động tối ưu

• Không phát sinh điểm chết vận hành

• Tận dụng tối đa không gian làm việc

4.3. Kết cấu dầm chính

Dầm chính là bộ phận chịu tải quan trọng nhất của bán cổng trục. Đây cũng là nơi thường xuất hiện lỗi nghiêm trọng nếu thiết kế không đúng kỹ thuật.

Dầm chính phải chịu:

• Tải nâng

• Tải xoắn

• Tải rung động

• Tải quán tính khi di chuyển

Do đặc thù tải không đối xứng, bán cổng trục thường chịu mô men xoắn lớn hơn cầu trục thông thường.

Gợi ý bài viết liên quan: Có Nên Mua Cầu Trục Cũ Đã Qua Sử Dụng - VNID

Các dạng dầm thường sử dụng:

Loại dầm	Đặc điểm
Dầm I	Giá thấp – tải nhỏ
Dầm hộp	Độ cứng cao – chống xoắn tốt
Dầm tổ hợp	Tải lớn – khẩu độ dài

Trong thực tế:

• Dầm hộp được sử dụng phổ biến nhất cho Semi Gantry Crane

• Nhờ khả năng chống xoắn tốt hơn

Những lỗi kết cấu thường gặp

• Giảm chiều dày thép để giảm giá thành

• Thiếu gân tăng cứng

• Mối hàn không đạt chuẩn

• Không kiểm tra ứng suất tập trung

Hậu quả:

• Võng dầm

• Nứt kết cấu

• Giảm tuổi thọ toàn bộ thiết bị

VNID luôn áp dụng:

• Phân tích tải trọng thực tế

• Kiểm tra ứng suất

• Tính toán chống xoắn

• Gia cường vùng chịu lực lớn

để đảm bảo độ bền và an toàn vận hành lâu dài.

4.4. Thiết kế chân bán cổng

Phần chân cổng của Semi Gantry Crane chịu tải trực tiếp xuống nền và đóng vai trò giữ ổn định toàn bộ hệ thống.

Chân bán cổng phải chịu:

• Tải trọng đứng

• Lực ngang khi di chuyển

• Lực rung động

• Tải xoắn từ dầm chính truyền xuống

Nếu thiết kế chân không đủ cứng:

• Thiết bị sẽ rung lắc mạnh

• Dễ lệch ray

• Gây mất ổn định khi nâng tải lớn

Các yếu tố cần kiểm tra:

• Tiết diện chân

• Độ cứng liên kết

• Bản mã chân cổng

• Bulong neo nền móng

• Chất lượng mối hàn

VNID thường sử dụng:

• Thép SS400 hoặc Q345

• Liên kết gia cường đa điểm

• Bulong cường độ cao cấp 8.8 trở lên

để tăng độ ổn định cho hệ thống.

Gợi ý bài viết liên quan: Các dấu hiệu nhận biết nguy hiểm của cầu trục - VNID

4.5. Thiết kế đường ray

Đường ray là yếu tố ảnh hưởng trực tiếp đến:

• Độ ổn định

• Độ rung

• Độ bền bánh xe

• Tuổi thọ motor di chuyển

Đặc biệt với bán cổng trục, việc đồng bộ:

• Ray nền

• Ray trên cao

là cực kỳ quan trọng.

Các lỗi ray thường gặp:

• Sai cao độ

• Lệch tim ray

• Ray yếu

• Nền móng bị lún

Hậu quả:

• Thiết bị chạy giật

• Mòn bánh xe bất thường

• Motor quá tải

• Nguy cơ trật ray

Tiêu chuẩn kỹ thuật ray thường áp dụng

Hạng mục	Sai số cho phép
Độ thẳng ray	≤ 2 mm/m
Cao độ ray	±10 mm
Sai lệch khẩu độ ray	±5 mm

VNID luôn thực hiện:

• Căn chỉnh laser alignment

• Đo cao độ ray

• Kiểm tra tải nền móng

trước khi đưa thiết bị vào vận hành chính thức.

Gợi ý bài viết liên quan: Ảnh hưởng của chu kỳ làm việc đến tuổi thọ cầu trục - VNID

4.6. Tính toán điện – điều khiển – an toàn

Nhiều đơn vị chỉ tập trung vào phần kết cấu mà bỏ qua hệ thống điện điều khiển. Đây là nguyên nhân khiến nhiều bán cổng trục:

• Rung giật khi vận hành

• Dừng đột ngột

• Mất an toàn khi nâng tải

Một hệ thống điện đạt chuẩn cần có:

• Biến tần điều khiển mềm

• Giới hạn hành trình

• Công tắc chống quá tải

• Hệ thống dừng khẩn cấp

• Relay bảo vệ pha

Các thiết bị an toàn quan trọng:

Thiết bị	Chức năng
Limit switch	Giới hạn hành trình
Loadcell	Chống quá tải
Biến tần	Giảm rung lắc
Emergency stop	Dừng khẩn cấp

Đây là những thành phần gần như bắt buộc với bán cổng trục hiện đại.

Gợi ý bài viết liên quan: Sự khác biệt giữa đơn vị thi công chuyên nghiệp và gia công cơ khí nhỏ lẻ

5. Kinh nghiệm thực tế để tránh thiết kế sai bán cổng trục

VNID – Kỹ thuật chuẩn, công trình bền vững.



Sau nhiều năm hoạt động trong lĩnh vực thiết bị nâng hạ công nghiệp, VNID nhận thấy phần lớn các sự cố của bán cổng trục đều có thể phòng tránh nếu doanh nghiệp đầu tư đúng ngay từ giai đoạn thiết kế.

Dưới đây là những kinh nghiệm thực tế vô cùng quan trọng.

5.1. Khảo sát nhà xưởng trước khi thiết kế

Đây là bước bắt buộc nhưng rất nhiều đơn vị bỏ qua.

Một hệ thống Semi Gantry Crane cần được khảo sát:

• Kết cấu nhà xưởng

• Cao độ ray

• Độ cứng nền móng

• Không gian vận hành

• Hướng di chuyển hàng hóa

Nếu chỉ dựa vào:

• Bản vẽ sơ bộ

• Kích thước ước lượng

rất dễ dẫn tới:

• Thiết kế sai khẩu độ

• Vướng kết cấu mái

• Ray không đủ tải

VNID luôn khảo sát trực tiếp trước khi thiết kế nhằm đảm bảo:

• Thiết bị phù hợp thực tế

• Tối ưu chi phí

• Giảm rủi ro phát sinh sau lắp đặt

5.2. Không chọn thiết bị chỉ vì giá rẻ

Một hệ thống bán cổng trục giá quá thấp thường đi kèm:

• Thép mỏng

• Motor công suất yếu

• Ray kém chất lượng

• Thiếu thiết bị an toàn

Ban đầu doanh nghiệp có thể tiết kiệm chi phí đầu tư, nhưng về lâu dài:

• Chi phí sửa chữa rất lớn

• Thiết bị xuống cấp nhanh

• Nguy cơ mất an toàn cao

Đặc biệt với thiết bị nâng hạ công nghiệp:

• An toàn và độ bền luôn quan trọng hơn giá rẻ ngắn hạn

5.3. Chọn đúng đơn vị có kinh nghiệm thiết kế Semi Gantry Crane

Bán cổng trục không phải thiết bị đơn giản. Vì vậy:

• Không phải đơn vị nào cũng đủ năng lực thiết kế đúng kỹ thuật

Quý khách nên ưu tiên các đơn vị:

• Có kinh nghiệm thực tế

• Có hồ sơ dự án rõ ràng

• Có đội ngũ kỹ sư kết cấu

• Có khả năng tính toán tải chuyên sâu

Một đơn vị chuyên nghiệp cần:

• Cung cấp bản vẽ kỹ thuật

• Có tính toán tải trọng

• Có quy trình kiểm tra chất lượng

• Có chế độ bảo hành rõ ràng

Đây là yếu tố giúp doanh nghiệp:

• Giảm rủi ro

• Tăng tuổi thọ thiết bị

• Đảm bảo vận hành ổn định

5.4. Yêu cầu bản vẽ và thuyết minh kỹ thuật rõ ràng

Một thiết kế chuyên nghiệp không thể chỉ có:

• Hình minh họa sơ bộ

mà cần đầy đủ:

• Bản vẽ 2D

• Mô hình 3D

• Tính toán kết cấu

• Thuyết minh tải trọng

• Tiêu chuẩn áp dụng

Điều này giúp:

• Kiểm soát chất lượng thiết bị

• Dễ kiểm tra kỹ thuật

• Giảm sai sót khi lắp đặt

5.5. Kiểm định và chạy thử trước khi bàn giao

Đây là bước cực kỳ quan trọng nhưng thường bị xem nhẹ.

Trước khi đưa vào sử dụng cần:

• Test tải tĩnh

• Test tải động

• Kiểm tra độ võng

• Kiểm tra rung lắc

• Kiểm tra hệ điện an toàn

Thông thường:

• Test tải tĩnh ở mức 125% tải định mức

• Test tải động ở mức 110% tải định mức

Điều này giúp phát hiện sớm:

• Lỗi kết cấu

• Sai lệch ray

• Sự cố điện điều khiển

5.6. Bảo trì định kỳ để phát hiện lỗi sớm

Dù thiết kế đúng kỹ thuật, bán cổng trục vẫn cần bảo trì định kỳ để duy trì độ an toàn và tuổi thọ lâu dài.

Các hạng mục cần kiểm tra:

• Mối hàn

• Độ võng dầm

• Ray chạy

• Bánh xe

• Cáp tải

• Phanh

• Hệ điện điều khiển

VNID khuyến nghị:

• Kiểm tra định kỳ mỗi 3 – 6 tháng

• Đại tu tổng thể mỗi 2 – 3 năm tùy tần suất sử dụng

Gợi ý bài viết liên quan: Phân tích chi phí – hiệu quả sau khi triển khai dự án nâng hạ - VNID

6. VNID – Đơn vị thiết kế & chế tạo bán cổng trục tối ưu an toàn và hiệu suất

VNID – Giải pháp nâng hạ mạnh mẽ cho nhà xưởng hiện đại.



Trong lĩnh vực thiết bị nâng hạ công nghiệp, bán cổng trục là hệ thống yêu cầu kỹ thuật thiết kế và chế tạo rất cao. Một thiết bị hoạt động ổn định không chỉ phụ thuộc vào vật liệu mà còn nằm ở:

• Khả năng tính toán kết cấu

• Kinh nghiệm thực tế

• Quy trình sản xuất

• Chất lượng lắp đặt

VNID tự hào là đơn vị chuyên:

• Thiết kế

• Chế tạo

• Lắp đặt

• Bảo trì bán cổng trục công nghiệp

cho nhiều nhà máy và xưởng sản xuất trên toàn quốc.

6.1. Thiết kế theo thực tế từng nhà xưởng

VNID không sử dụng:

• Thiết kế đại trà

• Kết cấu sao chép

Mỗi dự án đều được:

• Khảo sát thực tế

• Tính toán tải trọng riêng

• Tối ưu theo nhu cầu vận hành

Điều này giúp:

• Giảm chi phí đầu tư

• Tăng hiệu quả sử dụng

• Đảm bảo an toàn lâu dài

6.2. Tính toán kết cấu chuyên sâu

VNID đặc biệt chú trọng:

• Khả năng chống xoắn

• Độ võng dầm

• Độ ổn định ray

• Độ bền kết cấu

Toàn bộ hệ thống được tính toán nhằm:

• Giảm rung lắc

• Tăng tuổi thọ thiết bị

• Đảm bảo vận hành ổn định liên tục

6.3. Sử dụng vật tư và linh kiện chất lượng cao

VNID sử dụng:

• Thép kết cấu đạt chuẩn

• Motor chính hãng

• Pa lăng chất lượng cao

• Hệ điện an toàn công nghiệp

giúp:

• Tăng độ bền

• Giảm chi phí bảo trì

• Đảm bảo vận hành ổn định lâu dài

6.4. Quy trình sản xuất – lắp đặt chuyên nghiệp

Toàn bộ quy trình:

• Gia công

• Hàn kết cấu

• Sơn phủ

• Lắp đặt

• Kiểm tra tải

đều được kiểm soát nghiêm ngặt theo tiêu chuẩn kỹ thuật công nghiệp.

Gợi ý bài viết liên quan: Phân tích nguyên nhân rung lắc cầu trục và giải pháp xử lý - VNID

6.5. Chính sách bảo hành – hỗ trợ kỹ thuật dài hạn

VNID luôn đồng hành cùng Quý khách:

• Tư vấn kỹ thuật

• Hỗ trợ khảo sát

• Bảo trì định kỳ

• Xử lý sự cố nhanh chóng

đảm bảo thiết bị vận hành:

• An toàn

• Ổn định

• Hiệu quả lâu dài

6.6. Liên hệ VNID để được tư vấn giải pháp bán cổng trục phù hợp

Nếu Quý khách đang cần:

• Thiết kế Semi Gantry Crane

• Cải tạo bán cổng trục

• Tối ưu hệ thống nâng hạ nhà xưởng

• Báo giá bán cổng trục công nghiệp

hãy liên hệ ngay VNID để được:

• Khảo sát thực tế

• Tư vấn kỹ thuật miễn phí

• Thiết kế tối ưu theo nhu cầu sử dụng thực tế

VNID cam kết mang đến giải pháp:

• An toàn

• Hiệu quả

• Bền bỉ

• Tối ưu chi phí đầu tư cho doanh nghiệp.

Gợi ý bài viết liên quan: So sánh cầu trục nhập khẩu và cầu trục sản xuất trong nước - VNID

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





---

Bạn đang xem sản phẩm Thiết kế sai bán cổng trục – Hậu quả không chỉ là hỏng thiết bị - VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
