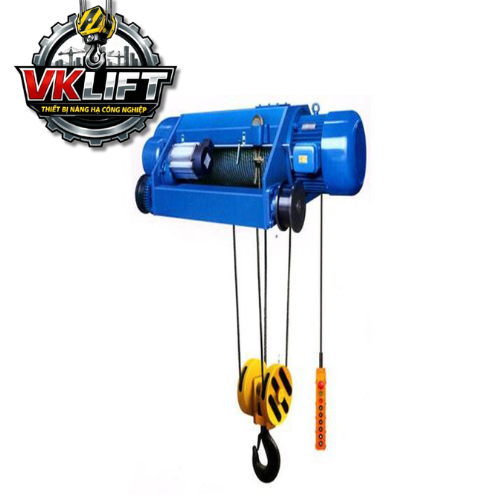

Tời Nâng Cáp Điện VKHC – 50T - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	VKHC - 50T
Loại thiết bị	Tời nâng cáp điện
Lực nâng định mức	50 Tấn
Chiều cao nâng	9 - 24 m
Tốc độ nâng hạ	2.4/0.24 m/min
Tốc độ di chuyển	20 m/min
Công suất động cơ nâng	18.5 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời Nâng Cáp Điện VKHC – 50T - VKLIFT

Tời Nâng Cáp Điện VKHC – 50T: Thiết Bị Nâng Hạ Tải Trọng Siêu Lớn Cho Hệ Thống Cầu Trục Công Nghiệp

Trong các ngành công nghiệp nặng như cơ khí chế tạo, luyện kim, đóng tàu, kết cấu thép và khai khoáng, việc nâng hạ các tải trọng có khối lượng lớn là một nhiệm vụ thường xuyên trong quá trình sản xuất. Để đảm bảo quá trình vận chuyển vật liệu diễn ra an toàn, ổn định và hiệu quả, doanh nghiệp cần lựa chọn các thiết bị nâng hạ có khả năng chịu tải cao và độ tin cậy lớn.

Tời nâng cáp điện VKHC – 50T là một trong những model có tải trọng lớn nhất trong dòng tời nâng cáp điện VKHC, được thiết kế nhằm phục vụ cho các hệ thống nâng hạ công nghiệp có yêu cầu tải trọng lớn và cường độ làm việc cao.

Thiết bị được phát triển với các ưu điểm nổi bật như:

Tải trọng nâng định mức lên đến 50 tấn
Kết cấu cơ khí chắc chắn, khả năng chịu lực cao
Linh kiện tiêu chuẩn hóa giúp việc bảo trì thuận tiện
Khả năng tích hợp linh hoạt với nhiều hệ thống cầu trục

Nhờ những ưu điểm này, VKHC – 50T trở thành lựa chọn phù hợp cho các hệ thống nâng hạ trong nhà máy sản xuất công nghiệp, cảng biển, kho bãi và các dự án công nghiệp quy mô lớn.

1. Tổng Quan Về Tời Nâng Cáp Điện VKHC – 50T

Tời nâng cáp điện VKHC – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1 Giới thiệu dòng tời nâng cáp điện VKHC

Tời nâng cáp điện VKHC là dòng thiết bị nâng hạ được thiết kế cho cấp làm việc trung bình và cấp nặng, phù hợp với nhiều hệ thống cầu trục trong nhà máy công nghiệp.

Dòng sản phẩm này có nhiều ưu điểm nổi bật như:

Kết cấu nhỏ gọn và chắc chắn
Trọng lượng thiết bị được tối ưu
Độ an toàn và độ tin cậy cao
Mức độ tiêu chuẩn hóa linh kiện lớn
Dễ dàng bảo trì và thay thế phụ tùng

Nhờ cấu trúc tiêu chuẩn hóa, các bộ phận của thiết bị có thể thay thế lẫn nhau, giúp giảm chi phí bảo trì và tăng hiệu quả vận hành.

1.2 Những ưu điểm nổi bật của dòng VKHC

So với nhiều loại tời nâng thông thường, dòng VKHC có nhiều ưu điểm đáng chú ý:

Khả năng nâng tải lớn
Độ bền cơ học cao
Vận hành ổn định trong môi trường công nghiệp
Thiết kế phù hợp với nhiều hệ thống cầu trục

Những ưu điểm này giúp thiết bị trở thành giải pháp nâng hạ hiệu quả cho các dây chuyền sản xuất hiện đại.

1.3 Giới thiệu model VKHC – 50T

Model VKHC – 50T là thiết bị nâng hạ có tải trọng lớn trong dòng sản phẩm VKHC.

Tải trọng nâng định mức: 50 tấn

Thiết bị được thiết kế để phục vụ cho các hệ thống nâng hạ yêu cầu khả năng chịu tải rất lớn và độ ổn định cao trong quá trình vận hành.

1.4 Ứng dụng của tời nâng VKHC – 50T

Tời nâng cáp điện VKHC – 50T được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp như:

Nhà máy cơ khí chế tạo
Xưởng sản xuất kết cấu thép quy mô lớn
Ngành khai thác khoáng sản
Cảng biển và logistics
Kho bãi vật liệu công nghiệp

Việc sử dụng thiết bị nâng hạ tải trọng lớn giúp tăng năng suất vận chuyển vật liệu và giảm đáng kể sức lao động thủ công.

2. Phân Loại Và Phương Thức Lắp Đặt Tời Nâng VKHC

VNID – Giải pháp cầu trục nâng hạ đạt chuẩn kỹ thuật và an toàn kiểm định tại Việt Nam.

2.1 Tời nâng cáp điện loại cố định

Tời nâng VKHC có thể được thiết kế dưới dạng loại cố định.

Thiết bị có thể lắp đặt trực tiếp trên khung kết cấu thép hoặc các giá đỡ chuyên dụng, giúp thực hiện các thao tác nâng hạ theo phương thẳng đứng.

Các kiểu lắp đặt phổ biến gồm:

Việc lựa chọn kiểu lắp đặt phụ thuộc vào thiết kế hệ thống nâng hạ và không gian nhà xưởng.

2.2 Tời nâng cáp điện loại xe con di chuyển

Đối với các hệ thống cầu trục, tời nâng thường được trang bị xe con chạy điện.

Cơ cấu xe con cho phép thiết bị:

Di chuyển dọc theo dầm cầu trục
Mở rộng phạm vi làm việc
Tăng hiệu quả vận chuyển vật liệu

2.3 Khả năng tích hợp với nhiều hệ thống cầu trục

Tời nâng VKHC – 50T có thể được lắp đặt trên nhiều hệ thống nâng hạ khác nhau như:

Cầu trục dầm đơn
Cầu trục dầm đôi
Cổng trục
Hệ thống monorail dầm chữ I

Nhờ khả năng lắp đặt linh hoạt, thiết bị có thể phù hợp với nhiều loại hình nhà xưởng và dây chuyền sản xuất.

2.4 Ưu điểm của thiết kế tiêu chuẩn hóa

Thiết bị được thiết kế theo tiêu chuẩn công nghiệp với các ưu điểm:

Linh kiện đồng bộ
Khả năng thay thế cao
Chi phí bảo trì thấp

3. Cấu Tạo Chính Của Tời Nâng Cáp Điện VKHC – 50T

Bản vẽ kĩ thuật

Kích thước chi tiết

VNID – Cung cấp cầu trục với hồ sơ kỹ thuật và pháp lý đầy đủ.

3.1 Cơ cấu nâng hạ

Cơ cấu nâng hạ là bộ phận quan trọng nhất của tời nâng.

Quá trình truyền động được thực hiện theo chuỗi:

Động cơ nâng → khớp nối → hộp giảm tốc → tang cuốn → cáp thép → móc cẩu

Khi động cơ hoạt động, tang cuốn quay và kéo cáp thép để nâng hoặc hạ tải trọng.

3.2 Động cơ nâng

Tời nâng VKHC sử dụng động cơ rô-to hình côn một tốc độ loại ZD.

Đặc điểm của động cơ gồm:

Mô-men khởi động lớn
Phù hợp với chế độ làm việc gián đoạn
Có thể khởi động trực tiếp nhiều lần

3.3 Hộp giảm tốc

Hộp giảm tốc được chế tạo từ thép hợp kim hoặc thép cacbon chất lượng cao, đảm bảo:

Độ bền cơ học cao
Khả năng chịu tải lớn
Tuổi thọ làm việc lâu dài

Vỏ hộp giảm tốc được đúc bằng gang, giúp giảm rung động và tăng độ kín.

3.4 Cụm tang cuốn cáp

Tang cuốn có thể được chế tạo từ:

Gang đúc
Ống thép hàn

Tang cuốn có nhiệm vụ cuốn và nhả cáp thép trong quá trình nâng hạ tải trọng.

3.5 Cụm móc cẩu

Móc cẩu được rèn từ thép hợp kim có độ bền cao, đảm bảo khả năng chịu lực lớn.

Đối với thiết bị có tải trọng lớn như 50 tấn, tời nâng thường sử dụng cụm móc nhiều puly nhằm tăng khả năng chịu tải và đảm bảo an toàn.

4. Thông Số Kỹ Thuật Và Điều Kiện Làm Việc

4.1 Thông số kỹ thuật của model VKHC – 50T

Bảng thông số kỹ thuật Tời nâng cáp điện VKHC – 50T

Đặc điểm kỹ thuật	Thông số
Model	VKHC – 50T
Tải trọng nâng	50 tấn
Chiều cao nâng	9 m / 12 m / 16 m / 18 m / 20 m / 24 m
Tốc độ nâng	2.4 m/phút / 0.24 m/phút
Tốc độ di chuyển	20 m/phút
Đường kính cáp	26 mm
Đường kính sợi cáp	1.7 mm
Kết cấu cáp	6 × 19 + 1
Dầm I phù hợp	50a – 63c
Bán kính tối thiểu ray cong	3 m / 3.5 m / 4.6 m
Chế độ làm việc	Nhẹ – M3

Thông số động cơ nâng

Đặc điểm kỹ thuật	Thông số
Model động cơ nâng	ZDX62-6
Công suất	18.5 kW (18.5 / 3.0 kW)
Tốc độ quay	920 rpm
Số pha	3 pha
Điện áp	380 V
Dòng điện	40 A
Tần số	50 Hz

Thông số động cơ di chuyển

Đặc điểm kỹ thuật	Thông số
Model động cơ di chuyển	ZDY1 22-4
Công suất	0.8 kW × 4
Tốc độ quay	1380 rpm
Số pha	3 pha
Điện áp	380 V
Dòng điện	2.4 A × 2
Tần số	50 Hz

Trọng lượng bộ tời

Kiểu lắp	Trọng lượng
Kiểu C	5460 / 5920 / 6380 / 6820 / 7280 / 7860 kg
Kiểu M	5860 / 6320 / 3780 / 7200 / 7680 / 8266 kg

(Trọng lượng tương ứng với chiều cao nâng 9m / 12m / 16m / 18m / 20m / 24m)

Các thông số thường bao gồm:

Tải trọng nâng định mức
Chiều cao nâng
Tốc độ nâng
Công suất động cơ
Khối lượng thiết bị

4.2 Điều kiện môi trường làm việc

Thiết bị được thiết kế để làm việc trong môi trường công nghiệp với điều kiện:

Nhiệt độ môi trường: -25°C đến +40°C
Độ ẩm tương đối: ≤ 85%
Độ cao làm việc: ≤ 1000 m so với mực nước biển

4.3 Nguồn điện sử dụng

Tời nâng VKHC – 50T sử dụng nguồn điện xoay chiều ba pha với thông số:

Tần số: 50 Hz hoặc 60 Hz
Điện áp: 220 – 660 V

4.4 Chế độ làm việc

Thiết bị được thiết kế với chế độ làm việc cấp trung bình.

Trong quá trình sử dụng:

Khi cấp làm việc của cơ cấu tăng thêm một cấp, tải trọng nâng định mức cần giảm tương ứng 20%.

5. Nguyên Lý Hoạt Động Và Cơ Cấu Di Chuyển

VNID – Nâng tầm nhà xưởng với giải pháp cầu trục hiện đại.

5.1 Nguyên lý hoạt động của cơ cấu nâng

Khi động cơ nâng được cấp điện, chuyển động quay của động cơ sẽ truyền qua hộp giảm tốc, làm quay tang cuốn cáp.

Quá trình này giúp cáp thép được cuốn hoặc nhả, từ đó nâng hoặc hạ tải trọng.

5.2 Cơ cấu di chuyển của tời nâng

Cơ cấu di chuyển của tời nâng gồm:

Động cơ di chuyển
Hộp giảm tốc di chuyển
Cụm bánh xe

Cơ cấu này cho phép thiết bị di chuyển dọc theo dầm cầu trục.

5.3 Tốc độ di chuyển của xe con

Tốc độ di chuyển tiêu chuẩn có thể lựa chọn:

10 m/phút
12 m/phút
20 m/phút
30 m/phút

5.4 Hệ thống điều khiển điện

Hệ thống điện của tời nâng gồm:

Tủ điều khiển
Nút bấm điều khiển
Công tắc hành trình
Dây dẫn điện

Điện áp điều khiển thông thường:

24V hoặc 36V.

6. Lưu Ý Khi Lựa Chọn Và Sử Dụng Tời Nâng VKHC – 50T

6.1 Các yếu tố cần xem xét khi lựa chọn thiết bị

Khi lựa chọn tời nâng cáp điện, doanh nghiệp cần xem xét các yếu tố như:

Tải trọng nâng
Chiều cao nâng
Không gian lắp đặt
Tần suất làm việc

Việc lựa chọn đúng thiết bị giúp hệ thống nâng hạ hoạt động ổn định và an toàn.

6.2 Những lưu ý khi vận hành thiết bị

Thiết bị không được sử dụng để nâng các vật liệu sau:

Kim loại nóng chảy
Vật liệu độc hại
Chất dễ cháy hoặc dễ nổ

Tuân thủ đúng quy trình vận hành giúp đảm bảo an toàn cho người lao động và thiết bị.

6.3 Lựa chọn đơn vị cung cấp thiết bị nâng hạ uy tín

Việc lựa chọn đơn vị cung cấp uy tín sẽ giúp doanh nghiệp:

Lựa chọn model phù hợp với hệ thống cầu trục
Đảm bảo lắp đặt đúng tiêu chuẩn kỹ thuật
Nhận được dịch vụ hỗ trợ kỹ thuật lâu dài

Đối với các hệ thống nâng hạ tải trọng rất lớn trong nhà máy, tời nâng cáp điện VKHC – 50T là giải pháp đáng tin cậy giúp tăng hiệu quả sản xuất và đảm bảo an toàn vận hành.
