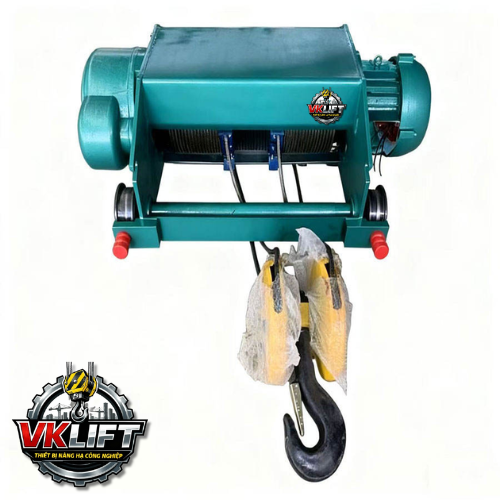

Tời Nâng Cáp Điện VKHM – 16T - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	VKHC - 16T
Loại thiết bị	Tời nâng cáp điện
Lực nâng định mức	16 Tấn
Chiều cao nâng	9 - 48 m
Tốc độ nâng hạ	8/0.8 m/min
Tốc độ di chuyển	20 m/min
Công suất động cơ nâng	18.5/3 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời Nâng Cáp Điện VKHM – 16T - VKLIFT

Tời Nâng Cáp Điện VKHM – 16T: Giải Pháp Nâng Hạ Hai Tốc Độ Cho Hệ Thống Cầu Trục Công Nghiệp

Trong các hệ thống cầu trục công nghiệp hiện đại, yêu cầu nâng hạ hàng hóa không chỉ dừng lại ở khả năng nâng tải lớn, mà còn cần đảm bảo độ chính xác và sự ổn định trong quá trình thao tác. Đặc biệt đối với những loại hàng hóa có giá trị cao hoặc kích thước lớn, việc kiểm soát tốc độ nâng hạ là yếu tố rất trọng nhằm đảm bảo an toàn cho thiết bị và hàng hóa.

Tời nâng cáp điện VKHM – 16T được thiết kế nhằm đáp ứng những yêu cầu đó. Đây là model thuộc dòng tời nâng cáp điện VKHM, có kết cấu tương tự dòng VKHC nhưng được trang bị cơ cấu nâng hạ hai tốc độ.

Điểm nổi bật của thiết bị là:

Cơ cấu nâng hai tốc độ gồm tốc độ thường và tốc độ chậm
Không cần sử dụng biến tần nhưng vẫn đảm bảo điều khiển nâng hạ chính xác
Kết cấu cơ khí chắc chắn và độ tin cậy cao
Phù hợp với nhiều hệ thống cầu trục công nghiệp

Nhờ những ưu điểm này, VKHM – 16T được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp yêu cầu độ chính xác cao trong quá trình nâng hạ tải trọng.

1. Tổng Quan Về Tời Nâng Cáp Điện VKHM – 16T

Tời nâng cáp điện VKHM – VNID cung cấp và lắp đặt trên toàn quốc

1.1 Giới thiệu dòng tời nâng cáp điện VKHM

Tời nâng cáp điện VKHM là dòng thiết bị nâng hạ được thiết kế dựa trên nền tảng của dòng VKHC, nhưng được cải tiến với cơ cấu nâng hai tốc độ nhằm nâng cao khả năng kiểm soát trong quá trình vận hành.

Một số ưu điểm nổi bật của dòng sản phẩm này bao gồm:

Kết cấu nhỏ gọn và chắc chắn
Độ an toàn và độ tin cậy cao
Linh kiện tiêu chuẩn hóa dễ thay thế
Khả năng bảo trì và bảo dưỡng thuận tiện

Nhờ những ưu điểm này, dòng VKHM đang trở thành lựa chọn phổ biến cho các hệ thống nâng hạ yêu cầu độ chính xác cao trong thao tác vận hành.

1.2 Đặc điểm nổi bật của tời nâng VKHM

So với dòng VKHC, điểm khác biệt quan trọng của VKHM là:

Cơ cấu nâng hạ hai tốc độ

Hệ thống bao gồm:

Tốc độ nâng thông thường – sử dụng khi cần nâng hạ nhanh để tăng hiệu suất làm việc.
Tốc độ nâng chậm – sử dụng khi cần căn chỉnh chính xác vị trí của tải trọng.

Cơ cấu này giúp người vận hành kiểm soát tốt hơn quá trình nâng hạ, đặc biệt trong các công việc yêu cầu độ chính xác cao.

1.3 Giới thiệu model VKHM – 16T

Model VKHM – 16T là thiết bị nâng hạ có tải trọng trung bình trong dòng sản phẩm VKHM.

Tải trọng nâng định mức: 16 tấn

Thiết bị được thiết kế nhằm đáp ứng nhu cầu nâng hạ trong các hệ thống cầu trục công nghiệp với yêu cầu:

Độ ổn định cao
Khả năng điều khiển chính xác
Độ bền cơ học lớn

1.4 Ứng dụng của tời nâng VKHM – 16T

Tời nâng cáp điện VKHM – 16T được sử dụng phổ biến trong nhiều lĩnh vực như:

Nhà máy cơ khí chế tạo
Xưởng sản xuất kết cấu thép
Nhà máy sản xuất thiết bị công nghiệp
Kho bãi vật liệu
Cảng biển và logistics

Nhờ khả năng nâng hạ chính xác, thiết bị giúp nâng cao hiệu quả làm việc và đảm bảo an toàn trong quá trình vận hành.

2. Phân Loại Và Phương Thức Lắp Đặt Tời Nâng VKHM

VNID – cung cấp các thiết bị nâng hạ đạt chuẩn kiểm định an toàn nghiêm ngặt tại Việt Nam

2.1 Tời nâng cáp điện loại cố định

Tời nâng VKHM có thể được thiết kế dưới dạng loại cố định.

Thiết bị có thể lắp đặt trực tiếp trên kết cấu thép hoặc các giá đỡ chuyên dụng để thực hiện quá trình nâng hạ theo phương thẳng đứng.

Các kiểu lắp đặt phổ biến gồm:

2.2 Tời nâng cáp điện loại xe con di chuyển

Trong các hệ thống cầu trục, tời nâng thường được trang bị xe con chạy điện.

Cơ cấu xe con cho phép thiết bị:

Di chuyển dọc theo dầm cầu trục
Mở rộng phạm vi làm việc
Tăng hiệu quả vận chuyển hàng hóa

2.3 Khả năng tích hợp với nhiều hệ thống nâng hạ

Tời nâng VKHM – 16T có thể được lắp đặt trên nhiều loại thiết bị nâng hạ như:

Cầu trục dầm đơn
Cầu trục dầm đôi
Cổng trục
Hệ thống monorail dầm chữ I

Nhờ khả năng lắp đặt linh hoạt, thiết bị có thể phù hợp với nhiều loại hình nhà xưởng khác nhau.

2.4 Ưu điểm của thiết kế tiêu chuẩn hóa

Thiết bị được thiết kế với các linh kiện tiêu chuẩn hóa, mang lại nhiều lợi ích:

Các bộ phận cơ khí có tính đồng bộ cao
Dễ dàng thay thế phụ tùng
Chi phí bảo trì thấp

3. Cấu Tạo Chính Của Tời Nâng Cáp Điện VKHM – 16T

Bản vẽ kĩ thuật

Kích thước sơ bộ

VNID – Nâng chuẩn kỹ thuật, vững bước công trình.

3.1 Cơ cấu nâng hạ

Cơ cấu nâng hạ của tời nâng hoạt động theo nguyên lý truyền động cơ khí:

Động cơ nâng → khớp nối → hộp giảm tốc → tang cuốn → cáp thép → móc cẩu

Khi động cơ hoạt động, tang cuốn quay và kéo cáp thép để nâng hoặc hạ tải trọng.

3.2 Động cơ nâng hai tốc độ

Điểm khác biệt quan trọng của dòng VKHM là sử dụng:

Động cơ nâng hai tốc độ loại ZDS

Đặc điểm của động cơ:

Tỷ số giữa tốc độ nhanh và tốc độ chậm thường là 10:1 hoặc 6:1

Nhờ đó, thiết bị có thể:

Nâng hạ nhanh khi cần tăng hiệu suất
Nâng hạ chậm khi cần điều chỉnh chính xác vị trí tải

3.3 Hộp giảm tốc

Hộp giảm tốc được chế tạo từ thép hợp kim chất lượng cao.

Các bánh răng được xử lý nhiệt để đảm bảo:

Độ bền cơ học cao
Khả năng chịu tải lớn
Tuổi thọ làm việc lâu dài

Vỏ hộp giảm tốc được đúc bằng gang, giúp giảm rung động và tăng độ kín.

3.4 Cụm tang cuốn cáp

Tang cuốn được chế tạo từ:

Gang đúc
Ống thép hàn

Tang cuốn có nhiệm vụ cuốn và nhả cáp thép trong quá trình nâng hạ tải trọng.

3.5 Cụm móc cẩu

Móc cẩu được rèn từ thép hợp kim có độ bền cao.

Đối với thiết bị có tải trọng 16 tấn, tời nâng thường sử dụng cụm móc nhiều puly nhằm tăng khả năng chịu lực và đảm bảo an toàn.

4. Thông Số Kỹ Thuật Và Điều Kiện Làm Việc

4.1 Thông số kỹ thuật của model VKHM – 16T

Bảng thông số kỹ thuật Tời nâng cáp điện VKHC – 16T

Đặc điểm kỹ thuật	Thông số
Model	VKHC – 16T
Tải trọng nâng	16 tấn
Chiều cao nâng	9 m / 12 m / 16 m / 18 m / 20 m / 24 m / 30 m / 35 m / 40 m / 45 m / 48 m
Tốc độ nâng	6 m/phút / 0.6 m/phút (8 m/phút / 0.8 m/phút tùy cấu hình)
Tốc độ di chuyển	20 m/phút
Đường kính cáp	17.5 mm
Đường kính sợi cáp	1.2 mm
Kết cấu cáp	6 × 37 + 1
Dầm I phù hợp	50a – 63c
Bán kính tối thiểu ray cong	3 m / 3.5 m / 4.6 m
Chế độ làm việc	Trung bình – M3

Thông số động cơ nâng

Đặc điểm kỹ thuật	Thông số
Model động cơ nâng	ZDX62-6 (ZD52-4)
Công suất	18.5 kW (18.5 / 3 kW đối với loại hai tốc độ)
Tốc độ quay	920 rpm (1400 rpm)
Số pha	3 pha
Điện áp	380 V
Dòng điện	40 A
Tần số	50 Hz

Thông số động cơ di chuyển

Đặc điểm kỹ thuật	Thông số
Model động cơ di chuyển	ZDY1 22-4 (ZDY1 21-4)
Công suất	1.5 kW × 2 (hoặc 0.8 kW × 4)
Tốc độ quay	1380 rpm
Số pha	3 pha
Điện áp	380 V
Dòng điện	2.4 A × 2
Tần số	50 Hz

Trọng lượng bộ tời

Kiểu lắp	Trọng lượng
Kiểu C	1985 / 2150 / 2200 / 2320 / 2400 / 2510 / 2550 / 2650 / 2850 / 3030 / 3160 kg
Kiểu M	2185 / 2350 / 2400 / 2500 / 2600 / 2720 / 2580 / 2930 / 3050 / 3210 / 3330 kg

(Trọng lượng tương ứng với các chiều cao nâng từ 9m → 48m)

Các thông số thường bao gồm:

Tải trọng nâng định mức
Chiều cao nâng
Tốc độ nâng
Công suất động cơ
Khối lượng thiết bị

4.2 Điều kiện môi trường làm việc

Thiết bị được thiết kế để làm việc trong môi trường công nghiệp với điều kiện:

Nhiệt độ môi trường: -25°C đến +40°C
Độ ẩm tương đối: ≤ 85%
Độ cao làm việc: ≤ 1000 m so với mực nước biển

4.3 Nguồn điện sử dụng

Tời nâng VKHM – 16T sử dụng nguồn điện xoay chiều ba pha với thông số:

Tần số: 50 Hz hoặc 60 Hz
Điện áp: 220 – 660 V

4.4 Chế độ làm việc

Thiết bị được thiết kế với chế độ làm việc cấp trung bình.

Trong quá trình sử dụng:

Khi cấp làm việc tăng thêm một cấp, tải trọng nâng định mức cần giảm tương ứng 20%.

5. Nguyên Lý Hoạt Động Và Cơ Cấu Di Chuyển

VNID – Giải pháp nâng hạ an toàn cho mọi công trình.

5.1 Nguyên lý hoạt động của cơ cấu nâng

Khi động cơ được cấp điện, chuyển động quay của động cơ sẽ truyền qua hộp giảm tốc, làm quay tang cuốn cáp.

Quá trình này giúp cáp thép được cuốn hoặc nhả, từ đó nâng hoặc hạ tải trọng.

5.2 Cơ cấu di chuyển của tời nâng

Cơ cấu di chuyển gồm:

Động cơ di chuyển
Hộp giảm tốc di chuyển
Cụm bánh xe

Cơ cấu này cho phép thiết bị di chuyển dọc theo dầm cầu trục.

5.3 Tốc độ di chuyển của xe con

Tốc độ di chuyển tiêu chuẩn thường gồm:

10 m/phút
12 m/phút
20 m/phút
30 m/phút

5.4 Hệ thống điều khiển điện

Hệ thống điện của tời nâng gồm:

Tủ điều khiển
Nút bấm điều khiển
Công tắc hành trình
Dây dẫn điện

Điện áp điều khiển thông thường:

24V hoặc 36V

6. Lưu Ý Khi Lựa Chọn Và Sử Dụng Tời Nâng VKHM – 16T

VNID – Đồng hành cùng doanh nghiệp nâng cao hiệu suất sản xuất.

6.1 Các yếu tố cần xem xét khi lựa chọn thiết bị

Khi lựa chọn tời nâng cáp điện, cần xem xét các yếu tố:

Tải trọng nâng
Chiều cao nâng
Không gian lắp đặt
Tần suất làm việc

Việc lựa chọn đúng thiết bị sẽ giúp hệ thống nâng hạ hoạt động ổn định và an toàn.

6.2 Những lưu ý khi vận hành thiết bị

Thiết bị không được sử dụng để nâng các loại vật liệu sau:

Kim loại nóng chảy
Vật liệu độc hại
Chất dễ cháy hoặc dễ nổ

Việc tuân thủ đúng quy trình vận hành giúp đảm bảo an toàn cho người lao động và thiết bị.

6.3 Lựa chọn đơn vị cung cấp thiết bị uy tín

Việc lựa chọn đơn vị cung cấp thiết bị uy tín sẽ giúp doanh nghiệp:

Lựa chọn model phù hợp với hệ thống cầu trục
Đảm bảo lắp đặt đúng tiêu chuẩn kỹ thuật
Nhận được dịch vụ hỗ trợ kỹ thuật lâu dài

Đối với các hệ thống nâng hạ cần độ chính xác cao trong quá trình vận hành, tời nâng cáp điện VKHM – 16T là giải pháp hiệu quả giúp nâng cao năng suất sản xuất và đảm bảo an toàn lao động.
