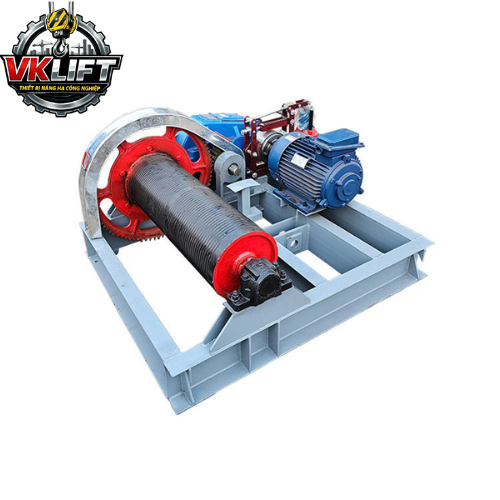

Tời nâng cửa van cung QHQ-125 - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	QHQ-125
Loại thiết bị	Tời nâng cửa van cung
Lực mở cửa định mức	125 kN
Chiều cao nâng	10 m
Tốc độ nâng hạ	1.16 m/min
Số điểm treo	1 điểm treo
Động cơ đi kèm	Y160M-6
Công suất động cơ	7.5 kW
Hệ thống phanh	Phanh điện từ TJ2-200
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van cung QHQ-125 - VKLIFT

Tời Nâng Cửa Van Cung QHQ-125 – Thiết Bị Đóng Mở Cửa Van Hiệu Quả Cho Công Trình Thủy Lợi

1. Tổng Quan Về Tời Nâng Cửa Van Cung QHQ-125

Tời nâng cửa van cung QHQ – VNID Cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1. Giới thiệu chung về thiết bị

Tời nâng cửa van cung QHQ-125 là thiết bị cơ điện chuyên dụng được sử dụng để nâng và hạ cửa van cung (Arc Radial Gate) trong các công trình thủy lợi, thủy điện, hồ chứa và hệ thống điều tiết nước. Thiết bị có nhiệm vụ quan trọng trong việc điều tiết lưu lượng nước, kiểm soát mực nước và đảm bảo an toàn vận hành cho các công trình thủy công.

Trong hệ thống cửa van, tời nâng đóng vai trò là cơ cấu truyền động chính, giúp vận hành cửa van một cách ổn định, chính xác và an toàn. Nhờ kết hợp giữa động cơ điện và hệ thống truyền động cơ khí, tời nâng cửa van cung QHQ có thể hoạt động bền bỉ trong điều kiện môi trường khắc nghiệt như ngoài trời, khu vực có độ ẩm cao hoặc môi trường công trình thủy.

1.2. Đặc điểm của dòng tời nâng cửa van cung QHQ

Dòng tời nâng cửa van cung QHQ được thiết kế chuyên dụng cho các loại cửa van cung trong các công trình thủy lợi và thủy điện. Thiết bị có kết cấu chắc chắn, độ bền cao và khả năng làm việc ổn định trong thời gian dài.

Những đặc điểm nổi bật của dòng sản phẩm QHQ gồm:

Kết cấu cơ khí chắc chắn, độ bền cao
Sử dụng động cơ điện kết hợp hệ thống truyền động cơ khí
Khả năng vận hành ổn định trong môi trường ngoài trời
Dải tải rộng từ 50 kN đến 1250 kN

Dòng tời nâng cửa van cung QHQ được phân loại theo số điểm treo, bao gồm:

Tời 1 điểm treo
Tời 2 điểm treo

Đối với loại 2 điểm treo, kết cấu còn được chia thành:

Kết cấu hai gối đỡ
Kết cấu ba gối đỡ

1.3. Giới thiệu model QHQ-125

Trong dòng sản phẩm QHQ, QHQ-125 là model có khả năng nâng tải lớn hơn so với các model nhỏ hơn như QHQ-60, QHQ-80 hoặc QHQ-100.

Thông tin cơ bản của thiết bị:

Model: QHQ-125
Lực mở cửa: 125 kN
Chiều cao nâng: 10 m
Số điểm treo: 1 điểm treo

Nhờ khả năng nâng mạnh mẽ và độ bền cao, thiết bị được ứng dụng rộng rãi trong:

Công trình thủy lợi quy mô vừa và lớn
Hệ thống cống điều tiết nước
Hồ chứa nước
Công trình thủy điện

2. Cấu Tạo Chính Của Tời Nâng Cửa Van Cung QHQ-125

VNID – Gia công chuẩn xác, lắp đặt chuyên nghiệp.

Tời nâng cửa van cung QHQ-125 được cấu thành từ nhiều bộ phận cơ khí và điện phối hợp với nhau để tạo thành một hệ thống nâng hạ hoàn chỉnh.

2.1. Động cơ điện

Động cơ điện là nguồn truyền động chính của toàn bộ thiết bị.

Đối với model QHQ-125, thiết bị thường sử dụng:

Model động cơ: Y160M-6
Công suất: 7.5 kW

Động cơ có nhiệm vụ tạo chuyển động quay và truyền lực tới hệ thống truyền động thông qua hộp giảm tốc.

Ưu điểm của động cơ điện:

Hoạt động ổn định
Hiệu suất cao
Tiết kiệm năng lượng
Dễ dàng bảo trì và thay thế

2.2. Hộp giảm tốc

Hộp giảm tốc đóng vai trò quan trọng trong việc giảm tốc độ quay của động cơ và tăng mô men xoắn, giúp hệ thống có đủ lực để nâng cửa van.

Nhờ hộp giảm tốc, quá trình vận hành trở nên:

Ổn định hơn
An toàn hơn
Dễ kiểm soát tốc độ nâng hạ

2.3. Cơ cấu nâng và truyền động

Cơ cấu nâng là bộ phận trực tiếp truyền lực từ động cơ đến cửa van.

Các thành phần chính của cơ cấu này bao gồm:

Tang cuốn cáp
Trục truyền động
Hệ thống bánh răng

Nhờ hệ thống truyền động này, chuyển động quay của động cơ được chuyển hóa thành chuyển động nâng hoặc hạ cửa van.

2.4. Hệ thống phanh

Để đảm bảo an toàn trong quá trình vận hành, tời nâng cửa van QHQ-125 được trang bị hệ thống phanh chuyên dụng.

Thông số phanh:

Model phanh: TJ2-300

Chức năng của phanh:

Giữ cửa van ở vị trí cố định
Ngăn cửa van rơi tự do khi mất điện
Đảm bảo an toàn cho thiết bị và công trình

2.5. Khung kết cấu tời

Khung tời là bộ phận chịu lực chính của toàn bộ thiết bị.

Đặc điểm của khung kết cấu:

Chế tạo từ thép kết cấu cường độ cao
Chịu tải trọng lớn
Đảm bảo độ ổn định lâu dài

2.6. Cơ cấu treo

Model QHQ-125 sử dụng cơ cấu treo 1 điểm, phù hợp với các cửa van cung có tải trọng trung bình đến lớn.

Ưu điểm của cơ cấu này:

Thiết kế đơn giản
Dễ lắp đặt
Chi phí đầu tư hợp lý

3. Thông Số Kỹ Thuật Của Tời Nâng Cửa Van QHQ-125

Dưới đây là bảng thông số kỹ thuật cơ bản của model QHQ-125.

Thông số	Giá trị
Model	QHQ-125
Loại thiết bị	Tời nâng cửa van cung
Số điểm treo	1 điểm
Lực mở cửa	125 kN
Chiều cao nâng	10 m
Tốc độ nâng	1.6 m/phút
Động cơ	Y160M-6
Công suất động cơ	7.5 kW
Phanh	TJ2-300
Trọng lượng tham khảo	3600 kg

Cách hiểu ký hiệu model sản phẩm

Ví dụ ký hiệu:

QHQ-2×375-10.5

Ý nghĩa của ký hiệu:

QH: Tời nâng cửa van cung
Q: Hoist (tời nâng)
2: Số điểm treo
375 kN: Lực mở cửa mỗi máy
10.5 m: Chiều cao mở cửa

Đối với QHQ-125, ký hiệu thể hiện:

Tời nâng cửa van cung
1 điểm treo
Lực mở cửa 125 kN
Chiều cao nâng 10 m

Lưu ý: Trọng lượng thiết bị chỉ mang tính tham khảo, được sử dụng trong quá trình thiết kế và bố trí kết cấu công trình.

4. Nguyên Lý Hoạt Động Của Tời Nâng Cửa Van QHQ-125

VNID – Chất lượng tạo nên uy tín, kỹ thuật làm nên thương hiệu.

\Tời nâng cửa van cung QHQ-125 hoạt động dựa trên nguyên lý truyền động cơ điện kết hợp với hệ thống cơ khí để tạo ra chuyển động nâng hạ cửa van.

Bước 1: Khởi động động cơ

Khi thiết bị được cấp điện, động cơ điện bắt đầu quay và tạo ra lực truyền động ban đầu.

Bước 2: Truyền lực qua hộp giảm tốc

Chuyển động quay từ động cơ được truyền đến hộp giảm tốc, nơi tốc độ quay được giảm xuống và mô men xoắn được tăng lên.

Điều này giúp hệ thống có đủ lực để nâng cửa van.

Bước 3: Truyền lực đến cơ cấu nâng

Lực từ hộp giảm tốc tiếp tục được truyền đến tang cuốn hoặc cơ cấu kéo, từ đó tạo ra lực kéo cửa van.

Bước 4: Nâng hoặc hạ cửa van

Khi hệ thống hoạt động:

Nếu động cơ quay theo chiều nâng → cửa van được kéo lên
Nếu quay theo chiều ngược lại → cửa van hạ xuống

Toàn bộ quá trình được kiểm soát bởi hệ thống phanh và thiết bị điều khiển.

5. Quy Tắc Vận Hành Và Yêu Cầu Kỹ Thuật

VNID – Thiết bị đạt chuẩn, kiểm định rõ ràng trước khi vận hành.

Để đảm bảo thiết bị hoạt động an toàn và hiệu quả, việc vận hành tời nâng cửa van cần tuân thủ các quy định kỹ thuật.

5.1. Kiểm tra trước khi vận hành

Trước khi đưa thiết bị vào hoạt động cần kiểm tra:

Nguồn điện cấp cho động cơ
Hệ thống phanh
Hệ thống truyền động
Cáp nâng và móc treo

Việc kiểm tra giúp phát hiện sớm các sự cố kỹ thuật.

5.2. Yêu cầu trong quá trình vận hành

Trong quá trình vận hành cần chú ý:

Không vận hành vượt quá tải trọng thiết kế
Không sử dụng thiết bị khi có rung động hoặc tiếng ồn bất thường
Theo dõi tốc độ nâng hạ cửa van

Nếu phát hiện sự cố cần dừng thiết bị để kiểm tra ngay.

5.3. Bảo trì và bảo dưỡng định kỳ

Bảo trì định kỳ giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.

Các công việc bảo dưỡng gồm:

Bôi trơn các bộ phận truyền động
Kiểm tra hệ thống phanh
Siết chặt các bulong liên kết
Vệ sinh thiết bị sau khi vận hành

6. Phụ Kiện Tùy Chọn Và Lưu Ý Khi Lựa Chọn Thiết Bị

VNID – Đối tác tin cậy trong lĩnh vực thiết bị nâng hạ.

6.1. Các phụ kiện tùy chọn

Tùy theo yêu cầu của từng công trình, tời nâng cửa van cung có thể được trang bị thêm các phụ kiện như:

Tủ điều khiển điện
Bộ giới hạn hành trình
Cảm biến tải trọng
Hệ thống điều khiển từ xa
Thiết bị bảo vệ quá tải

Những phụ kiện này giúp nâng cao độ an toàn và hiệu quả vận hành của thiết bị.

6.2. Lưu ý khi lựa chọn tời nâng cửa van

Khi lựa chọn thiết bị tời nâng cửa van cần xem xét các yếu tố sau:

Lực nâng của cửa van
Chiều cao mở cửa
Loại cửa van
Số điểm treo
Điều kiện môi trường làm việc

Dòng tời nâng cửa van cung QHQ với dải tải 50 kN – 1250 kN có thể đáp ứng đa dạng nhu cầu của các công trình thủy lợi và thủy điện.

6.3. Giới thiệu đơn vị cung cấp thiết bị

Việc lựa chọn đơn vị cung cấp tời nâng cửa van uy tín là yếu tố quan trọng giúp đảm bảo chất lượng thiết bị và an toàn vận hành.

Chúng tôi chuyên cung cấp các dòng tời nâng cửa van cung QHQ chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật cho các công trình thủy lợi và thủy điện.

Khách hàng khi lựa chọn sản phẩm của chúng tôi sẽ nhận được:
