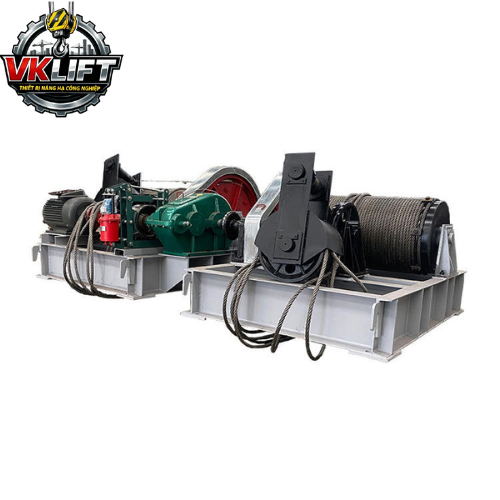

Tời nâng cửa van cung QHQ-2x150 - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	QHQ-2x150
Loại thiết bị	Tời nâng cửa van cung
Lực mở cửa định mức	2 x 150 kN
Chiều cao nâng	10 m
Tốc độ nâng hạ	1.58 m/min
Số điểm treo	2 điểm treo
Khoảng cách điểm treo	5.1 – 10 m
Động cơ đi kèm	Y180M-6
Công suất động cơ	11 kW
Hệ thống phanh	Phanh điện từ TJ2-200
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van cung QHQ-2x150 - VKLIFT

Tời Nâng Cửa Van Cung QHQ-2×150 – Thiết Bị Hai Điểm Treo Tải Trọng Lớn Cho Công Trình Thủy Lợi

1. Tổng Quan Về Tời Nâng Cửa Van Cung QHQ-2×150

Tời nâng cửa van cung QHQ-2x150 – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1. Giới thiệu chung về tời nâng cửa van cung

Trong các công trình thủy lợi, thủy điện và hệ thống kiểm soát lũ, cửa van đóng vai trò quan trọng trong việc điều tiết lưu lượng nước, kiểm soát mực nước và đảm bảo an toàn cho toàn bộ công trình. Để vận hành cửa van một cách chính xác và ổn định, các hệ thống tời nâng cửa van cung được sử dụng nhằm thực hiện quá trình nâng – hạ cửa van theo yêu cầu vận hành.

Tời nâng cửa van cung là thiết bị cơ khí chuyên dụng hoạt động dựa trên nguyên lý truyền động động cơ điện kết hợp với hệ thống truyền động cơ khí, tạo ra lực nâng lớn để vận hành cửa van có trọng lượng lớn.

Trong số các dòng thiết bị hiện nay, tời nâng cửa van cung dòng QHQ được sử dụng phổ biến trong các công trình thủy lợi nhờ:

Kết cấu cơ khí chắc chắn
Khả năng chịu tải lớn
Độ bền cao khi vận hành ngoài trời
Khả năng làm việc ổn định trong thời gian dài

Thiết bị được ứng dụng rộng rãi trong nhiều loại công trình như:

Đập thủy lợi
Cống điều tiết nước
Hồ chứa nước
Công trình phòng chống lũ
Nhà máy thủy điện

1.2. Đặc điểm của dòng tời nâng cửa van QHQ

Dòng tời nâng cửa van cung QHQ được thiết kế để phù hợp với nhiều loại cửa van khác nhau với dải lực mở cửa từ 50 kN đến 1250 kN.

Tùy theo kết cấu cửa van và yêu cầu tải trọng, tời nâng QHQ được chia thành hai dạng chính:

Tời nâng một điểm treo
Tời nâng hai điểm treo

Trong đó, tời nâng hai điểm treo được sử dụng cho các cửa van có chiều rộng lớn hoặc tải trọng lớn, giúp phân bố lực nâng đều trên toàn bộ cửa van và đảm bảo quá trình vận hành ổn định.

1.3. Giới thiệu model QHQ-2×150

QHQ-2×150 là model thuộc dòng tời nâng cửa van cung hai điểm treo, được thiết kế cho các công trình yêu cầu lực nâng lớn và độ ổn định cao.

Các thông tin cơ bản của thiết bị gồm:

Model: QHQ-2×150
Số điểm treo: 2 điểm treo
Lực mở cửa: 2 × 150 kN
Chiều cao nâng: 10 m
Khoảng cách điểm treo: 5 – 10 m

Với thiết kế hai điểm treo, thiết bị giúp phân bố tải trọng đều, hạn chế biến dạng cửa van và tăng tuổi thọ của hệ thống vận hành.

2. Cấu Tạo Cơ Khí Của Tời Nâng Cửa Van QHQ-2×150

VNID – Nâng tầm hiệu suất, vững vàng sản xuất.

Để đáp ứng yêu cầu tải trọng lớn, tời nâng cửa van QHQ-2×150 được thiết kế với kết cấu cơ khí chắc chắn và hệ thống truyền động mạnh mẽ.

2.1. Hệ thống nâng hai điểm treo

Điểm khác biệt lớn nhất của model này so với các dòng nhỏ hơn là cơ cấu nâng hai điểm treo.

Hệ thống này bao gồm:

Hai cơ cấu nâng bố trí đối xứng
Hai tang cuốn cáp nâng
Hệ thống truyền động đồng bộ

Thiết kế hai điểm treo giúp:

Nâng cửa van đồng đều
Giảm lực tập trung tại một điểm
Tránh hiện tượng xoắn hoặc lệch cửa van

Nhờ đó hệ thống cửa van vận hành ổn định và an toàn hơn.

2.2. Động cơ điện

Động cơ điện là bộ phận cung cấp năng lượng cho toàn bộ hệ thống tời nâng.

Đối với model QHQ-2×150, thiết bị sử dụng:

Model động cơ: Y180L-6
Công suất: 15 kW

Động cơ có nhiệm vụ tạo chuyển động quay ban đầu để truyền lực đến hệ thống truyền động.

Các ưu điểm của động cơ gồm:

Hiệu suất làm việc cao
Độ bền lớn
Khả năng hoạt động liên tục trong môi trường công nghiệp

2.3. Hộp giảm tốc

Hộp giảm tốc là bộ phận quan trọng trong hệ thống truyền động.

Chức năng chính của hộp giảm tốc:

Giảm tốc độ quay của động cơ
Tăng mô men xoắn
Đồng bộ chuyển động của hai cơ cấu nâng

Nhờ đó thiết bị có thể nâng cửa van có tải trọng lớn một cách ổn định.

2.4. Tang cuốn cáp và cáp thép

Tang cuốn cáp là bộ phận trực tiếp thực hiện việc nâng hạ cửa van.

Hệ thống này gồm:

Tang cuốn cáp
Cáp thép chịu lực
Trục truyền động

Khi tang quay, cáp thép sẽ cuộn vào hoặc nhả ra, từ đó tạo chuyển động nâng hoặc hạ cửa van.

2.5. Hệ thống phanh

Để đảm bảo an toàn khi vận hành, thiết bị được trang bị hệ thống phanh điện từ chuyên dụng.

Thông số phanh:

Model phanh: TJ2-300

Chức năng của phanh gồm:

Giữ cửa van ở vị trí cố định
Ngăn cửa van rơi tự do khi mất điện
Đảm bảo an toàn cho thiết bị và công trình

3. Thông Số Kỹ Thuật Của Tời Nâng Cửa Van QHQ-2×150

3.1. Bảng thông số kĩ thuật

Theo bảng thông số kỹ thuật của dòng sản phẩm, các thông số chính của model QHQ-2×150 gồm:

Thông số	Giá trị
Model thiết bị	QHQ-2×150
Loại thiết bị	Tời nâng cửa van cung
Số điểm treo	2 điểm treo
Lực mở cửa	2 × 150 kN
Chiều cao nâng	10 m
Tốc độ nâng	1.2 m/phút
Khoảng cách điểm treo	5 – 10 m
Động cơ	Y180L-6
Công suất động cơ	15 kW
Phanh	TJ2-300
Trọng lượng thiết bị	khoảng 7200 kg

Ý nghĩa ký hiệu model

Model tời nâng cửa van cung thường được thể hiện theo cấu trúc:

QHQ – a × b – c

Trong đó:

QH: Tời nâng cửa van cung
Q: Hoist (tời nâng)
a: Số điểm treo
b: Lực mở cửa mỗi điểm treo (kN)
c: Chiều cao nâng (m)

Đối với QHQ-2×150:

2: Hai điểm treo
150: Lực mở cửa mỗi điểm
10 m: Chiều cao nâng

3.2 Bản vẽ kĩ thuật & kích thước chi tiết

4. Nguyên Lý Hoạt Động Của Tời Nâng Cửa Van QHQ-2×150

VNID – Thi công chuyên nghiệp, vận hành bền bỉ.

Tời nâng cửa van cung QHQ-2×150 hoạt động dựa trên nguyên lý truyền động cơ điện kết hợp hệ thống cơ khí.

Bước 1: Khởi động động cơ

Khi hệ thống được cấp điện, động cơ điện bắt đầu quay, tạo lực truyền động cho toàn bộ hệ thống.

Bước 2: Truyền lực qua hộp giảm tốc

Chuyển động quay từ động cơ được truyền đến hộp giảm tốc, nơi tốc độ quay được giảm xuống và mô men xoắn được tăng lên.

Bước 3: Truyền lực đến hai cơ cấu nâng

Sau khi qua hộp giảm tốc, lực được truyền đến hai tang cuốn cáp, mỗi tang điều khiển một điểm treo.

Nhờ đó cửa van được:

Nâng lên đồng đều
Tránh xoắn cửa van
Phân bố tải trọng hợp lý

Bước 4: Hệ thống phanh kiểm soát chuyển động

Trong quá trình vận hành, hệ thống phanh điện từ giúp kiểm soát chuyển động và giữ cửa van ổn định tại vị trí mong muốn.

5. Quy Trình Vận Hành Và Bảo Dưỡng Thiết Bị

VNID – Tối ưu tải trọng, tối đa hiệu quả vận hành.

5.1. Kiểm tra trước khi vận hành

Trước khi vận hành thiết bị cần kiểm tra:

Nguồn điện cấp cho động cơ
Hệ thống phanh
Cáp nâng
Bulong liên kết
Hệ thống truyền động

Việc kiểm tra định kỳ giúp phát hiện sớm các sự cố và đảm bảo thiết bị hoạt động ổn định.

5.2. Yêu cầu trong quá trình vận hành

Trong quá trình vận hành cần tuân thủ các quy tắc sau:

Không vận hành vượt quá tải trọng thiết kế
Không để thiết bị hoạt động khi có rung động hoặc tiếng ồn bất thường
Theo dõi tốc độ nâng hạ cửa van

Nếu phát hiện sự cố cần dừng thiết bị để kiểm tra ngay.

5.3. Bảo dưỡng định kỳ

Bảo dưỡng định kỳ giúp tăng tuổi thọ thiết bị.

Các công việc cần thực hiện gồm:

Bôi trơn hộp giảm tốc
Kiểm tra cáp thép
Kiểm tra hệ thống phanh
Siết chặt bulong
Vệ sinh thiết bị

6. Ứng Dụng Và Lưu Ý Khi Lựa Chọn Tời Nâng QHQ-2×150

VNID – Uy tín trong từng dự án, chất lượng trong từng thiết bị.

6.1. Ứng dụng thực tế

Nhờ thiết kế hai điểm treo và lực nâng lớn, tời nâng cửa van cung QHQ-2×150 được sử dụng phổ biến trong các công trình có cửa van kích thước lớn.

Các ứng dụng điển hình gồm:

Đập thủy lợi quy mô lớn
Cống điều tiết nước
Hệ thống kênh dẫn chính
Công trình kiểm soát lũ
Nhà máy thủy điện

Thiết bị giúp đảm bảo quá trình vận hành cửa van ổn định, chính xác và an toàn.

6.2. Lưu ý khi lựa chọn thiết bị

Khi lựa chọn tời nâng cửa van cung cần xem xét các yếu tố sau:

Tải trọng cửa van
Chiều cao nâng
Khoảng cách điểm treo
Điều kiện môi trường làm việc

Dòng tời nâng cửa van cung QHQ với dải lực 50 kN – 1250 kN có thể đáp ứng nhiều yêu cầu khác nhau của các công trình thủy lợi và thủy điện.

6.3. Đơn vị cung cấp thiết bị

Việc lựa chọn đơn vị cung cấp tời nâng cửa van uy tín sẽ giúp đảm bảo chất lượng thiết bị và độ an toàn khi vận hành.

Chúng tôi chuyên cung cấp các dòng tời nâng cửa van cung QHQ chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật của ngành thủy lợi và thủy điện.

Khách hàng khi lựa chọn sản phẩm của chúng tôi sẽ nhận được:

Tư vấn kỹ thuật chuyên sâu
Sản phẩm đạt tiêu chuẩn chất lượng
Hỗ trợ lắp đặt và vận hành
Dịch vụ bảo trì lâu dài
- Liên hệ ngay để được tư vấn và nhận báo giá chi tiết cho tời nâng cửa van cung QHQ-2×150 phù hợp với công trình của bạn.
