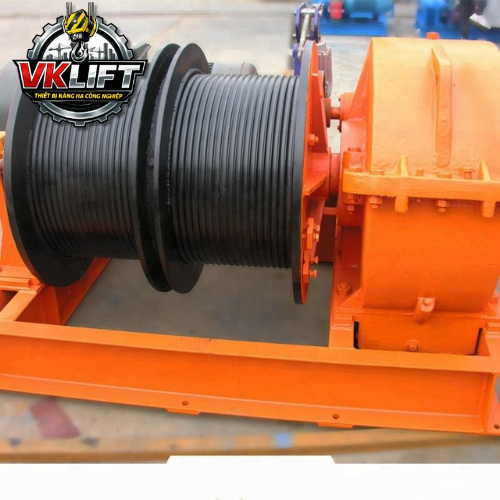

Tời nâng cửa van phẳng QPG-125 - VKLIFT

Hãng sản xuất	VNID ĐẠI VIỆT
Model	QPG-125
Loại thiết bị	Máy nâng hạ cửa van kiểu QPG (tời nâng cửa van thủy lợi)
Lực nâng định mức	125 kN
Chiều cao nâng	10–20 m
Tốc độ nâng hạ	2.57 m/min
Tỷ số puly	2
Công suất động cơ nâng	5.5 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van phẳng QPG-125 - VKLIFT

Máy nâng hạ cửa van phẳng kiểu tời QPG-125 – Thiết bị nâng hạ cửa van hiệu quả cho công trình thủy lợi

1. Tổng quan sản phẩm và đặc điểm phân loại

Tời nâng cửa van QPG – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1 Giới thiệu chung về tời nâng cửa van QPG-125

Máy nâng hạ cửa van phẳng kiểu tời QPG-125 là thiết bị cơ khí chuyên dụng được sử dụng để nâng và hạ cửa van trong các công trình thủy lợi, trạm bơm, cống điều tiết nước và hệ thống thủy điện. Thiết bị vận hành dựa trên cơ cấu tời cuốn cáp thép kết hợp hệ thống truyền động động cơ điện, giúp quá trình đóng mở cửa van diễn ra ổn định, chính xác và an toàn.

Trong các công trình thủy lợi hiện đại, cửa van có vai trò quan trọng trong việc điều tiết dòng chảy, kiểm soát mực nước và đảm bảo an toàn vận hành của công trình. Vì vậy, thiết bị nâng hạ cửa van cần được thiết kế với độ bền cao, khả năng vận hành ổn định và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật của ngành cơ khí thủy lợi.

Model QPG-125 thuộc dòng tời nâng cửa van một điểm treo (single point hoisting) với hệ thống dẫn động riêng. Thiết kế này giúp thiết bị có kết cấu gọn gàng, dễ lắp đặt và thuận tiện trong quá trình bảo trì vận hành.

Tời nâng cửa van QPG-125 do VNID thiết kế và chế tạo được tối ưu hóa nhằm đáp ứng yêu cầu vận hành của các công trình thủy lợi có tải trọng cửa van trung bình đến lớn, đảm bảo độ ổn định và độ bền lâu dài trong điều kiện làm việc khắc nghiệt.

1.2 Ý nghĩa ký hiệu model QPG-125

Model thiết bị được xây dựng theo quy tắc ký hiệu kỹ thuật nhằm thể hiện rõ khả năng làm việc của thiết bị.

Trong đó:

QPG: ký hiệu của dòng máy nâng hạ cửa van phẳng kiểu tời sử dụng động cơ điện.
125: thể hiện lực nâng định mức của thiết bị là 125 kN.

Thông qua ký hiệu model, các kỹ sư thiết kế và đơn vị thi công có thể nhanh chóng xác định khả năng làm việc của thiết bị, từ đó lựa chọn model phù hợp với kích thước và tải trọng của cửa van trong công trình.

1.3 Phân loại tời nâng cửa van kiểu tời trong thực tế

Trong thực tế, thiết bị nâng hạ cửa van kiểu tời được phân loại theo nhiều tiêu chí khác nhau.

Phân loại theo tải trọng nâng

Các model được thiết kế với nhiều cấp tải trọng khác nhau để phù hợp với từng loại cửa van trong công trình thủy lợi.

Phân loại theo số điểm kéo

Tời một điểm kéo
Tời hai điểm kéo
Tời nhiều điểm kéo

Model QPG-125 thuộc loại tời kéo một điểm, thường được sử dụng cho các cửa van phẳng có kích thước trung bình đến lớn.

Phân loại theo phương thức truyền động

Tời điện
Tời quay tay
Tời điện kết hợp quay tay dự phòng

Trong đó tời điện là giải pháp phổ biến nhất nhờ khả năng vận hành ổn định và dễ dàng tích hợp với hệ thống điều khiển tự động.

1.4 Ứng dụng thực tế của tời nâng cửa van QPG-125

Nhờ thiết kế tối ưu và khả năng làm việc ổn định, tời nâng cửa van QPG-125 được sử dụng rộng rãi trong nhiều loại công trình như:

Công trình thủy lợi
Cống điều tiết nước
Cống kiểm soát lũ
Trạm bơm thủy lợi
Hồ chứa nước
Hệ thống điều tiết và kiểm soát dòng chảy

Thiết bị giúp điều khiển quá trình đóng mở cửa van một cách chính xác, góp phần đảm bảo hiệu quả vận hành và an toàn cho công trình thủy lợi.

2. Thông số kỹ thuật chi tiết tời nâng cửa van QPG-125

VNID – Giải pháp cầu trục nâng hạ đạt chuẩn kỹ thuật và an toàn kiểm định tại Việt Nam.

2.1 Bảng thông số kỹ thuật cơ bản

Các thông số kỹ thuật của tời nâng cửa van QPG-125 được thiết kế nhằm đảm bảo khả năng vận hành ổn định trong điều kiện làm việc của các công trình thủy lợi.

Thông số kỹ thuật	Giá trị
Model thiết bị	QPG-125
Loại thiết bị	Máy nâng hạ cửa van phẳng kiểu tời
Cơ cấu kéo	1 điểm treo – dẫn động riêng
Lực nâng định mức	125 kN
Chiều cao mở cửa	10 – 20 m
Tốc độ mở cửa	2.57 m/phút
Tỷ số puly	2
Model động cơ	Y132M-6
Công suất động cơ	5.5 kW
Loại cáp thép	6W(19)
Cường độ kéo cáp	1500 – 1700 N/mm²
Chiều dài cáp tiêu chuẩn	40 m/máy
Hệ thống điều khiển	Một máy – một bộ điều khiển

Lực mở cửa của thiết bị được lựa chọn theo dãy tải trọng tiêu chuẩn GB/783-65 dành cho cần trục.

2.2 Thông số hệ thống truyền động

Hệ thống truyền động của tời QPG-125 bao gồm:

Động cơ điện chuyên dụng cho thiết bị nâng hạ
Hộp giảm tốc cơ khí
Tang cuốn cáp thép

Thiết bị được thiết kế với tốc độ nâng và hạ đồng bộ, đảm bảo cửa van được đóng mở ổn định và không thay đổi tốc độ trong quá trình vận hành.

2.3 Thông số cáp và cơ cấu kéo

Hệ thống nâng hạ của thiết bị sử dụng cáp thép chuyên dụng cho thiết bị nâng hạ.

Thông số chính của cáp bao gồm:

Loại cáp: 6W(19)
Cường độ kéo danh nghĩa: 1500 – 1700 N/mm²
Chiều dài tiêu chuẩn: 40 m/máy

Cáp thép được cung cấp đồng bộ với thiết bị, đảm bảo phù hợp với thiết kế tang cuốn và hệ thống puly.

2.4 Tiêu chuẩn chế tạo và kiểm định thiết bị

Thiết bị được chế tạo theo quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo đáp ứng các tiêu chuẩn kỹ thuật của ngành cơ khí nâng hạ.

Các tiêu chuẩn áp dụng bao gồm:

Tiêu chuẩn thiết kế cơ khí nâng hạ
Tiêu chuẩn vật liệu chế tạo
Tiêu chuẩn kiểm tra thiết bị trước khi xuất xưởng

Trước khi bàn giao cho khách hàng, thiết bị được kiểm tra vận hành thử nghiệm, đảm bảo độ an toàn và khả năng làm việc ổn định.

3. Cấu tạo và nguyên lý hoạt động

VNID – Đội ngũ kỹ sư trực tiếp triển khai, đảm bảo chất lượng từng dự án.

3.1 Cấu tạo tổng thể của tời nâng cửa van QPG-125

Cấu tạo của thiết bị bao gồm các bộ phận chính:

Khung máy và kết cấu chịu lực
Động cơ điện
Hộp giảm tốc
Tang cuốn cáp
Hệ thống puly và cơ cấu liên kết cửa van

Các bộ phận được thiết kế đồng bộ nhằm đảm bảo hiệu suất truyền lực cao và độ bền cơ học trong quá trình vận hành lâu dài.

3.2 Hệ thống truyền động nâng hạ

Nguyên lý truyền động của thiết bị diễn ra theo các bước:

Động cơ điện bắt đầu hoạt động
Mô men quay được truyền qua hộp giảm tốc
Hộp giảm tốc truyền lực tới tang cuốn cáp
Tang cuốn quay làm cuốn hoặc nhả cáp thép

Quá trình này tạo ra chuyển động nâng hoặc hạ cửa van.

3.3 Hệ thống phanh và an toàn

Để đảm bảo an toàn trong quá trình vận hành, thiết bị được trang bị:

Phanh điện từ
Công tắc hành trình trên và dưới
Hệ thống bảo vệ vượt hành trình

Các cơ cấu này giúp ngăn chặn sự cố và đảm bảo an toàn cho thiết bị cũng như cửa van.

3.4 Nguyên lý hoạt động của tời nâng cửa van

Thiết bị hoạt động theo hai chế độ chính:

Nâng cửa van

Tang cuốn cuốn cáp thép, kéo cửa van lên theo phương thẳng đứng.

Hạ cửa van

Tang cuốn nhả cáp, cửa van hạ xuống nhờ trọng lượng của chính nó.

Hệ thống điều khiển được thiết kế theo cấu trúc một máy – một bộ điều khiển, giúp việc vận hành đơn giản và an toàn.

4. Các yêu cầu kỹ thuật và lưu ý khi lắp đặt – vận hành

VNID – Kiểm soát chất lượng nghiêm ngặt từ thiết kế đến bàn giao.

4.1 Yêu cầu về nền móng và kết cấu lắp đặt

Khi lắp đặt thiết bị cần đảm bảo:

Kết cấu móng đủ khả năng chịu lực
Khoảng cách tâm điểm treo phù hợp thiết kế
Bản vẽ móng chỉ dùng tham khảo cho thiết kế công trình

4.2 Yêu cầu kỹ thuật khi lắp đặt thiết bị

Trong quá trình lắp đặt cần:

Lắp đặt chính xác hệ thống cáp và puly
Kiểm tra hệ thống truyền động
Căn chỉnh tang cuốn cáp

4.3 Quy trình vận hành an toàn

Trước khi vận hành thiết bị cần:

Kiểm tra hệ thống cơ khí
Kiểm tra hệ thống điện
Kiểm tra cáp thép

Lưu ý quan trọng:
Các dòng tời QPG không được phép vận hành nâng kéo xiên cửa van.

4.4 Bảo trì và kiểm tra định kỳ

Để đảm bảo thiết bị hoạt động ổn định lâu dài cần thực hiện:

Bôi trơn hệ thống truyền động
Kiểm tra tình trạng cáp thép
Kiểm tra hệ thống điện
Kiểm tra công tắc hành trình

5. Phụ kiện tùy chọn và nâng cấp kỹ thuật

VNID – Hệ thống nâng hạ tối ưu, phù hợp từng mô hình nhà xưởng.

Thiết bị có thể được trang bị thêm nhiều tùy chọn nhằm đáp ứng yêu cầu của từng công trình.

5.1 Hệ thống điều khiển nâng cấp

Tủ điều khiển PLC
Hệ thống điều khiển từ xa

5.2 Thiết bị giám sát và bảo vệ

Thiết bị bảo vệ quá tải
Hệ thống hiển thị chiều cao nâng

5.3 Nâng cấp vật liệu và độ bền

Sơn chống ăn mòn
Vật liệu chịu môi trường khắc nghiệt

5.4 Tùy chỉnh thiết kế theo yêu cầu công trình

Thay đổi chiều cao nâng
Nâng cấp cấp làm việc Q3 – Q4
Thiết kế theo bản vẽ kỹ thuật riêng của công trình

6. Lý do nên lựa chọn tời nâng cửa van của VNID

VNID – Hệ thống nâng hạ tối ưu, phù hợp từng mô hình nhà xưởng.

6.1 Thiết kế tối ưu cho công trình thủy lợi và thủy điện

Thiết bị được thiết kế chuyên biệt cho hệ thống cửa van thủy lợi, đảm bảo khả năng làm việc ổn định và bền bỉ.

6.2 Chất lượng chế tạo và độ bền thiết bị cao

Các sản phẩm của VNID được sản xuất với vật liệu chất lượng cao và quy trình kiểm soát kỹ thuật nghiêm ngặt.

6.3 Dịch vụ tư vấn – thiết kế – lắp đặt trọn gói

VNID cung cấp giải pháp tổng thể từ tư vấn, thiết kế, chế tạo đến lắp đặt thiết bị.

6.4 Chính sách bảo hành và hỗ trợ kỹ thuật lâu dài

Khách hàng được hỗ trợ kỹ thuật và bảo hành thiết bị trong suốt quá trình sử dụng.

6.5 Kinh nghiệm thực tế qua nhiều dự án đã triển khai

VNID đã cung cấp thiết bị cho nhiều công trình thủy lợi và dự án điều tiết nước trên toàn quốc, góp phần đảm bảo hiệu quả vận hành và độ an toàn của công trình.

Liên hệ tư vấn kỹ thuật

Để được tư vấn lựa chọn chính xác model QPG-50 hoặc các dòng QPQ khác, quý khách vui lòng cung cấp:

• Tải trọng yêu cầu
• Chiều cao mở cửa
• Khoảng cách tâm treo
• Điều kiện làm việc thực tế

Đội ngũ kỹ thuật VKLIFT sẵn sàng hỗ trợ và đưa ra giải pháp tối ưu nhất cho công trình của bạn.
