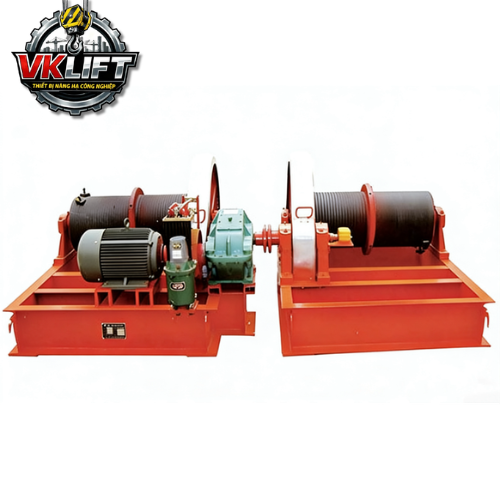

Xem ảnh lớn		Tời nâng cửa van phẳng QPG-2x250 - VKLIFT Hãng sản xuất VNID ĐẠI VIỆT Model QPG-2x250 Loại thiết bị Máy nâng hạ cửa van kiểu QPG (tời nâng cửa van thủy lợi) Lực nâng định mức 2x250 kN Chiều cao nâng 13–20 m Tốc độ nâng hạ 2.44 m/min Công suất động cơ nâng 11 kW Hệ thống phanh Phanh điện từ Nguồn điện sử dụng 3 pha – 380V – 50Hz Xuất xứ VKLIFT - VIỆT NAM
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Tời nâng cửa van phẳng QPG-2x250 - VKLIFT

Tời Nâng Cửa Van QPG-2x250 – Giải Pháp Nâng Hạ Cửa Van 2 Điểm Treo Dẫn Động Chung Công Suất Lớn

Trong các công trình thủy lợi, đập điều tiết nước và hệ thống cống kiểm soát dòng chảy, cửa van đóng vai trò quan trọng trong việc quản lý và điều tiết lưu lượng nước. Để đảm bảo cửa van có thể vận hành ổn định và an toàn, các thiết bị tời nâng chuyên dụng được sử dụng nhằm hỗ trợ quá trình đóng mở cửa van một cách hiệu quả.

Trong số các thiết bị được ứng dụng rộng rãi hiện nay, tời nâng cửa van QPG-2x250 là model có khả năng nâng tải lớn, phù hợp với các cửa van kích thước và trọng lượng lớn. Thiết bị được thiết kế với hai điểm treo kết hợp hệ thống dẫn động chung, giúp quá trình nâng hạ cửa van diễn ra đồng bộ, hạn chế hiện tượng lệch tải.

Nhờ kết cấu cơ khí bền bỉ, hiệu suất làm việc cao và khả năng vận hành ổn định trong điều kiện môi trường khắc nghiệt, tời nâng cửa van QPG-2x250 hiện được sử dụng rộng rãi trong nhiều công trình thủy lợi và thủy điện.

1. Tổng Quan Về Tời Nâng Cửa Van QPG-2x250

Tời nâng cửa van QPG-2x250 – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1 Khái niệm tời nâng cửa van trong công trình thủy lợi

Tời nâng cửa van là thiết bị cơ khí được thiết kế để thực hiện việc nâng và hạ cửa van trong các hệ thống kiểm soát dòng nước. Thiết bị sử dụng động cơ điện kết hợp với hệ thống cáp, puly và tang cuốn để tạo lực nâng.

Trong các công trình thủy lợi hiện đại, tời nâng cửa van giúp:

• Điều khiển cửa van chính xác

• Giảm sức lao động thủ công

• Nâng cao mức độ an toàn cho công trình

• Đảm bảo quá trình vận hành liên tục và ổn định

Nhờ những ưu điểm này, tời nâng cửa van đã trở thành một phần quan trọng trong hệ thống vận hành của các công trình điều tiết nước.

1.2 Giới thiệu model QPG-2x250

Model QPG-2x250 thuộc dòng tời nâng cửa van hai điểm treo dẫn động chung, được thiết kế để nâng các cửa van có tải trọng lớn với lực nâng 2×250 kN.

Thiết bị sử dụng cơ cấu hai điểm treo giúp phân bố lực nâng đều trên toàn bộ cửa van. Điều này giúp giảm áp lực lên từng bộ phận và tăng độ ổn định khi vận hành.

Một số đặc điểm nổi bật của model này bao gồm:

• Thiết kế hai điểm treo giúp cửa van nâng hạ cân bằng

• Hệ thống dẫn động chung giúp đồng bộ chuyển động

• Kết cấu thép chắc chắn và bền bỉ

• Khả năng làm việc ổn định trong môi trường ngoài trời

1.3 Vai trò của thiết bị trong hệ thống điều tiết nước

Tời nâng cửa van QPG-2x250 đóng vai trò quan trọng trong các hệ thống điều tiết nước như:

• Điều chỉnh lưu lượng nước qua cửa van

• Kiểm soát mực nước trong hồ chứa

• Hỗ trợ vận hành trạm bơm

• Bảo vệ công trình trong các tình huống nước dâng cao

Nhờ khả năng nâng hạ ổn định và lực nâng lớn, thiết bị giúp đảm bảo hiệu quả vận hành và an toàn cho toàn bộ công trình.

2. Thông Số Kỹ Thuật Tời Nâng Cửa Van QPG-2x250

2.1 Bảng thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chính của model QPG-2x250:

Thông số	Giá trị
Model	QPG-2x250
Loại tời	2 điểm treo
Hệ thống truyền động	Dẫn động chung
Lực mở cửa	2 × 250 kN
Chiều cao mở cửa	13 – 20 m
Tốc độ mở cửa	2.44 m/phút
Tỷ số puly	12
Khoảng cách treo	2.5 – 9 m
Model động cơ	Y180M-6
Công suất động cơ	11 kW

2.2 Phân tích các thông số vận hành

Các thông số kỹ thuật của thiết bị phản ánh khả năng làm việc trong thực tế:

• Lực nâng 2×250 kN cho phép vận hành các cửa van có kích thước lớn.

• Chiều cao mở cửa 13–20 m phù hợp với nhiều công trình thủy lợi quy mô trung bình và lớn.

• Tốc độ mở 2.44 m/phút giúp đảm bảo cửa van được vận hành nhanh nhưng vẫn an toàn.

• Tỷ số puly 12 giúp tăng hiệu quả truyền lực và giảm tải cho động cơ.

Những thông số này giúp thiết bị đạt được sự cân bằng giữa hiệu suất làm việc và độ bền cơ khí.

2.3 Động cơ và hệ thống truyền lực

Tời nâng cửa van QPG-2x250 sử dụng động cơ điện Y180M-6 với công suất 11 kW. Đây là loại động cơ có khả năng tạo mô men xoắn lớn và hoạt động ổn định trong thời gian dài.

Khi kết hợp với hộp giảm tốc và hệ thống puly, động cơ có thể tạo ra lực kéo đủ mạnh để nâng cửa van có tải trọng lớn.

3. Cấu Tạo Chính Của Tời Nâng Cửa Van QPG-2x250

VNID – Thi công đúng chuẩn, bàn giao đúng hẹn.



3.1 Khung kết cấu chịu tải

Khung tời là bộ phận chịu lực chính của thiết bị. Phần khung được chế tạo từ thép kết cấu có độ bền cao, giúp thiết bị chịu được tải trọng lớn và hoạt động ổn định trong thời gian dài.

Thiết kế khung giúp:

• Tăng độ cứng vững cho toàn bộ hệ thống

• Hạn chế rung lắc khi vận hành

• Nâng cao tuổi thọ thiết bị

Bề mặt khung thường được phủ lớp sơn chống ăn mòn, giúp bảo vệ thiết bị trước điều kiện môi trường khắc nghiệt.

3.2 Hệ thống truyền động cơ khí

Hệ thống truyền động của tời bao gồm nhiều bộ phận quan trọng như:

• Động cơ điện

• Hộp giảm tốc

• Trục truyền động

• Tang cuốn cáp

Chuyển động quay từ động cơ được truyền qua hộp giảm tốc để tăng mô men xoắn, sau đó truyền đến tang cuốn cáp để thực hiện quá trình nâng hạ cửa van.

3.3 Hệ thống puly và cáp nâng

Cáp thép và puly đóng vai trò quan trọng trong việc truyền lực nâng từ tang cuốn đến cửa van.

Hệ thống puly giúp:

• Tăng hiệu quả truyền lực

• Giảm tải cho động cơ

• Phân bố lực nâng đều giữa hai điểm treo

Cáp nâng được chế tạo từ thép cường độ cao, đảm bảo độ bền và khả năng chịu tải trong quá trình sử dụng lâu dài.

4. Nguyên Lý Hoạt Động Của Tời Nâng Cửa Van QPG-2x250

VNID – Nâng tầm nhà xưởng với giải pháp cầu trục hiện đại.



4.1 Cơ chế nâng cửa van

Khi hệ thống tời được khởi động, động cơ điện bắt đầu quay và truyền chuyển động qua hộp giảm tốc. Tang cuốn cáp quay theo chiều nâng và kéo cáp thép lên.

Lực kéo từ cáp giúp cửa van di chuyển lên theo phương thẳng đứng. Với thiết kế hai điểm treo, cửa van được nâng lên một cách cân bằng.

4.2 Cơ chế hạ cửa van

Khi cần đóng cửa van, tang cuốn cáp quay theo chiều ngược lại. Cáp thép dần được nhả ra và cửa van hạ xuống dưới tác dụng của trọng lực.

Hệ thống phanh giúp kiểm soát tốc độ hạ, đảm bảo cửa van không rơi tự do gây nguy hiểm.

4.3 Hệ thống an toàn trong vận hành

Tời nâng cửa van QPG-2x250 được trang bị nhiều cơ cấu an toàn như:

• Phanh điện từ

• Công tắc hành trình

• Hệ thống bảo vệ quá tải

• Thiết bị giới hạn hành trình

Các cơ cấu này giúp đảm bảo thiết bị hoạt động an toàn và ổn định trong suốt quá trình vận hành.

5. Ứng Dụng Của Tời Nâng Cửa Van QPG-2x250

VNID – Kết cấu vững chắc, vận hành bền bỉ theo thời gian.



5.1 Ứng dụng trong công trình thủy lợi

Trong các công trình thủy lợi, tời nâng cửa van được sử dụng để vận hành cửa van tại:

• Hồ chứa nước

• Đập thủy lợi

• Cống điều tiết nước

Thiết bị giúp kiểm soát lưu lượng nước phục vụ cho tưới tiêu và quản lý nguồn nước hiệu quả.

5.2 Ứng dụng trong nhà máy thủy điện

Tại các nhà máy thủy điện, tời nâng cửa van được sử dụng để:

• Điều chỉnh lưu lượng nước vào turbine

• Kiểm soát mực nước

• Hỗ trợ vận hành hệ thống phát điện

Thiết bị giúp đảm bảo hiệu suất vận hành ổn định của nhà máy.

5.3 Ứng dụng trong hệ thống thoát nước

Ngoài ra, tời nâng cửa van còn được lắp đặt tại:

• Trạm bơm tiêu úng

• Hệ thống thoát nước đô thị

• Công trình chống ngập

Thiết bị giúp điều tiết nước nhanh chóng trong các tình huống mưa lớn hoặc triều cường.

6. Ưu Điểm Khi Sử Dụng Tời Nâng Cửa Van QPG-2x250

VNID – Uy tín trong từng dự án, chất lượng trong từng thiết bị.



6.1 Khả năng nâng tải lớn

Với lực nâng 2×250 kN, thiết bị có thể vận hành các cửa van có kích thước và trọng lượng lớn trong nhiều loại công trình khác nhau.

6.2 Độ bền và tuổi thọ cao

Các bộ phận của tời được chế tạo từ vật liệu chất lượng cao, giúp thiết bị:

• Chịu tải tốt

• Chống mài mòn

• Hoạt động ổn định trong môi trường ngoài trời

Nhờ vậy, thiết bị có tuổi thọ cao và chi phí bảo trì thấp.

6.3 Dễ dàng lắp đặt và bảo trì

Thiết kế của tời QPG-2x250 cho phép việc lắp đặt và bảo dưỡng được thực hiện thuận tiện.

Các bộ phận như động cơ, hộp giảm tốc và hệ thống cáp có thể tháo lắp và kiểm tra dễ dàng, giúp giảm thời gian dừng thiết bị.

Kết Luận

Tời nâng cửa van QPG-2x250 là thiết bị quan trọng trong các hệ thống thủy lợi, thủy điện và công trình điều tiết nước. Với thiết kế hai điểm treo dẫn động chung, lực nâng 2×250 kN cùng khả năng vận hành ổn định, thiết bị đáp ứng tốt yêu cầu nâng hạ cửa van trong nhiều loại công trình khác nhau.

Nhờ các ưu điểm như kết cấu chắc chắn, hiệu suất vận hành cao và độ bền lâu dài, model QPG-2x250 đang được sử dụng rộng rãi trong nhiều công trình thực tế.

Việc lựa chọn thiết bị tời nâng phù hợp với yêu cầu kỹ thuật sẽ giúp đảm bảo an toàn vận hành, nâng cao hiệu quả quản lý nguồn nước và kéo dài tuổi thọ công trình.
