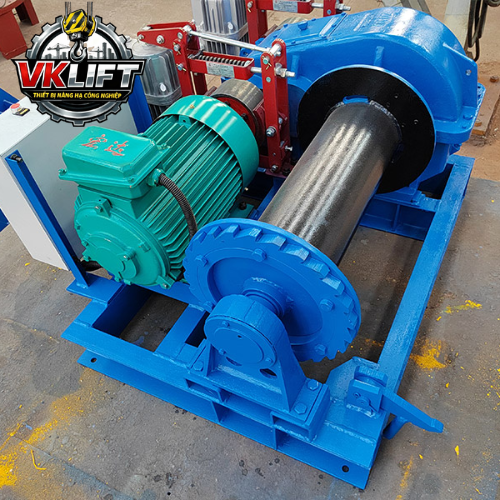

Tời nâng cửa van phẳng QPQ-1000 - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	QPQ-1000
Loại thiết bị	Máy nâng hạ cửa van kiểu QPQ (tời kéo cửa van thủy lợi)
Lực nâng định mức	1000 kN
Khoảng cách treo	3.6 m
Chiều cao nâng	8 – 11 m
Tốc độ nâng hạ	1.25 m/min
Công suất động cơ nâng	26 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VIND DAI VIET - TRUNG QUỐC

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van phẳng QPQ-1000 - VKLIFT

MÁY ĐÓNG MỞ CỬA VAN PHẲNG KIỂU TỜI QPQ-1000

1. Giới Thiệu Chung Về Thiết Bị

Tời nâng cửa van QPQ-1000 –VNID phân phối, tư vấn kỹ thuật toàn quốc

Tên sản phẩm: MÁY ĐÓNG MỞ CỬA VAN PHẲNG KIỂU TỜI QPQ-1000
Model: QPQ-1000
Phân loại: Tời cáp đơn – dẫn động riêng (Single point – Separate drive)
Lực mở cửa danh định: 1000 kN (≈ 102 tấn)
Xuất xứ: VKLIFT – Trung Quốc
Ứng dụng: Cửa van xả lũ chính, đập tràn thủy điện, hồ chứa lớn, hệ thống điều tiết mực nước có áp lực cao

QPQ-1000 là model tải trọng cực lớn trong dòng sản phẩm QPQ, được thiết kế chuyên dụng cho các công trình thủy công trọng điểm quốc gia và dự án quy mô lớn. Thiết bị đáp ứng yêu cầu nâng hạ cửa van có kích thước và áp lực nước lớn với độ an toàn và ổn định cao.

Với kết cấu cơ khí chắc chắn, hệ thống truyền động tối ưu và động cơ công suất lớn, QPQ-1000 đảm bảo khả năng vận hành chính xác, bền bỉ trong môi trường làm việc khắc nghiệt.

Những điểm nổi bật của QPQ-1000

Lực nâng cực lớn 1000 kN
Hệ thống puly tỷ số 8 tối ưu phân bổ tải
Động cơ công suất cao 26 kW
Trang bị phanh điện từ an toàn
Công tắc hành trình giới hạn trên – dưới
Thiết kế phù hợp cho cửa van kích thước lớn, áp lực cao

Đây là thiết bị chuyên dụng cho các công trình đòi hỏi độ tin cậy và an toàn tuyệt đối.

2. Nguyên Lý Hoạt Động Và Đặc Tính Vận Hành

VNID – Giải pháp cầu trục nâng hạ đạt chuẩn kỹ thuật và an toàn kiểm định tại Việt Nam.

2.1 Nguyên lý hoạt động

Máy đóng mở cửa van QPQ-1000 vận hành theo cơ chế truyền động điện – cơ khí tiêu chuẩn của dòng tời cáp đơn:

Động cơ điện Y225M-8 công suất 26 kW tạo chuyển động quay ban đầu
Hộp giảm tốc chuyên dụng giảm tốc và tăng mô-men xoắn
Tang cuốn cáp nhận mô-men quay và thực hiện cuốn/nhả cáp
Hệ thống puly tỷ số 8 nhánh phân bổ lực nâng đến cửa van
Phanh điện từ giữ tải khi ngắt điện
Công tắc hành trình tự động ngắt khi đạt giới hạn trên/dưới

Tỷ số puly 8 giúp:

Giảm tải trực tiếp lên động cơ
Tăng độ ổn định khi nâng tải lớn
Hạn chế rung lắc và biến dạng cơ cấu

Hệ thống phanh điện từ đóng vai trò giữ tải bắt buộc khi dừng vận hành, đảm bảo cửa van không tự trượt xuống dưới áp lực nước.

2.2 Đặc tính vận hành

Tốc độ nâng hạ: 1.25 m/phút (ổn định, không thay đổi)
Chiều cao mở cửa: 8 – 11 m
Tỷ số puly: 8
Chế độ làm việc tiêu chuẩn: nhẹ (Light duty)
Động cơ làm việc ngắn hạn
Không cho phép nâng kéo xiên dưới bất kỳ hình thức nào

Model QPQ-1000 phù hợp cho công trình vận hành theo chu kỳ điều tiết nước định kỳ, nơi yêu cầu lực nâng rất lớn nhưng không vận hành liên tục 24/24h.

3. Thông Số Kỹ Thuật QPQ-1000

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của model QPQ-1000:

Hạng mục	Thông số
Model	QPQ-1000
Lực mở cửa danh định	1000 kN (≈ 102 tấn)
Chiều cao mở cửa	8 – 11 m
Tốc độ nâng	1.25 m/phút
Tỷ số puly	8
Model động cơ	Y225M-8
Công suất động cơ	26 kW
Loại cáp thép	6×19
Đường kính cáp áp dụng	Ø11 – 32.5 mm
Cường độ kéo cáp	1700 N/mm²
Kết cấu cáp	Loại đặc biệt, bề mặt trơn, bện phải
Trọng lượng thiết bị	≈ 10.790 kg

Lưu ý quan trọng

Trọng lượng thiết bị chỉ mang tính tham khảo phục vụ thiết kế móng và kết cấu đỡ.
Không sử dụng thông số trọng lượng làm căn cứ nghiệm thu.
Thông số kỹ thuật có thể điều chỉnh theo tài liệu cập nhật của nhà sản xuất hoặc yêu cầu riêng của dự án.

Với trọng lượng hơn 10 tấn, QPQ-1000 yêu cầu nền móng và kết cấu lắp đặt phải được tính toán kỹ lưỡng.

4. Tiêu Chuẩn Lựa Chọn Tải Trọng

VNID – Cung cấp cầu trục với hồ sơ kỹ thuật và pháp lý đầy đủ.

Việc lựa chọn đúng tải trọng là yếu tố then chốt quyết định:

An toàn vận hành
Độ bền cửa van
Tuổi thọ thiết bị
Hiệu quả đầu tư lâu dài

Dòng QPQ được áp dụng theo dải tải trọng tiêu chuẩn dành cho thiết bị nâng hạ cửa van:

Đối với công trình có áp lực nước lớn hoặc cửa van kích thước lớn, model QPQ-1000 là lựa chọn tối ưu thay vì ghép nhiều thiết bị nhỏ hơn, giúp:

Giảm phức tạp hệ thống điều khiển
Đồng bộ lực nâng
Hạn chế sai lệch vận hành

Không lựa chọn model có tải trọng thấp hơn giá trị tính toán thực tế để tránh nguy cơ quá tải và giảm tuổi thọ thiết bị.

5. Yêu Cầu Kỹ Thuật, Lắp Đặt Và Tùy Chọn Cấu Hình

VNID – Kiểm soát chất lượng nghiêm ngặt từ thiết kế đến bàn giao.

5.1 Yêu cầu kỹ thuật khi lựa chọn và lắp đặt

Để đảm bảo QPQ-1000 vận hành đúng thiết kế, cần lưu ý:

Tuyệt đối không nâng kéo xiên
Khoảng cách tâm treo phải nằm trong giới hạn thiết kế
Tai treo cửa van phải tương thích kích thước chốt puly
Cung cấp chính xác chiều cao mở cửa hoặc khoảng cách từ tâm chốt đến đế máy
Móng lắp đặt phải đủ khả năng chịu tải tĩnh và tải động

Thiết bị được thiết kế theo chế độ làm việc nhẹ. Nếu dự án yêu cầu cấp làm việc cao hơn (Q3 – Q4), cần thông báo trước để hiệu chỉnh cấu hình sản xuất.

5.2 Hệ thống điều khiển và phụ kiện tùy chọn

Cấu hình tiêu chuẩn bao gồm:

Một máy – một bộ điều khiển
Công tắc hành trình giới hạn trên/dưới
Phanh điện từ tích hợp
Cáp thép 6×19 – 1700 N/mm²
Tang cuốn gia công chính xác cao

Các tùy chọn nâng cấp:

Hệ thống điều khiển điện chuyên biệt theo yêu cầu dự án
Bộ bảo vệ quá tải
Bộ hiển thị chiều cao nâng
Tay quay cơ khí dự phòng
Cáp thép chiều dài lớn hơn tiêu chuẩn
Thiết kế theo bản vẽ riêng của chủ đầu tư

Mọi yêu cầu đặc biệt cần được thống nhất trước khi sản xuất để đảm bảo tính đồng bộ và chính xác kỹ thuật.

6.Kết Luận Và Giải Pháp Từ VKLIFT – VNID

Máy đóng mở cửa van phẳng kiểu tời QPQ-1000 là giải pháp nâng hạ tải trọng lớn chuyên dụng cho các công trình thủy công trọng điểm.

Với:

Lực nâng 1000 kN
Động cơ công suất 26 kW
Tỷ số puly 8 nhánh
Tốc độ nâng ổn định 1.25 m/phút
Trọng lượng thiết bị khoảng 10.790 kg
Hệ thống an toàn tích hợp đầy đủ

Thiết bị mang lại:

Độ ổn định cơ học cao
Khả năng làm việc bền bỉ
An toàn vận hành lâu dài
Tối ưu chi phí đầu tư và bảo trì

VKLIFT – VNID: Đối Tác Giải Pháp Máy Đóng Mở Cửa Van Chuyên Nghiệp

VNID không chỉ cung cấp thiết bị mà còn:

Tư vấn lựa chọn model chính xác theo tính toán tải trọng
Hỗ trợ thiết kế móng và bố trí lắp đặt
Điều chỉnh cấu hình theo điều kiện công trình
Cung cấp hồ sơ kỹ thuật đầy đủ
Đồng hành trong suốt quá trình triển khai dự án

Chúng tôi cam kết:

Thông số minh bạch
Thiết bị đúng tiêu chuẩn kỹ thuật
Hỗ trợ kỹ thuật chuyên sâu
Giải pháp tối ưu hiệu quả đầu tư

Liên hệ tư vấn kỹ thuật

Để được tư vấn chính xác model QPQ-1000 hoặc các model tải trọng khác, vui lòng cung cấp:

Tải trọng yêu cầu
Chiều cao mở cửa
Khoảng cách tâm treo
Điều kiện vận hành thực tế

Đội ngũ kỹ thuật của VNID sẵn sàng hỗ trợ và đề xuất giải pháp phù hợp nhất cho công trình của bạn.
