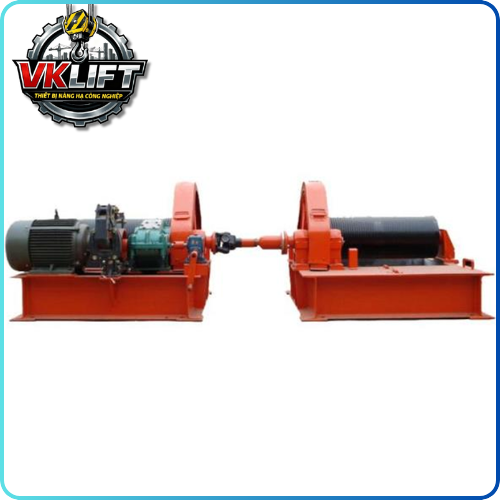

Tời nâng cửa van phẳng QPQ-2x100 - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	QPQ-2x100
Loại thiết bị	Máy nâng hạ cửa van kiểu QPQ (tời kéo cửa van thủy lợi)
Lực nâng định mức	2x100 kN
Khoảng cách treo	2 – 7 m
Chiều cao nâng	5 – 10 m
Tốc độ nâng hạ	2.2 m/min
Công suất động cơ nâng	7.5 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van phẳng QPQ-2x100 - VKLIFT

MÁY NÂNG HẠ CỬA VAN PHẲNG KIỂU TỜI QPQ-2x100 kN

2 ĐIỂM TREO – DẪN ĐỘNG CHUNG – GIẢI PHÁP NÂNG HẠ CỬA VAN TẢI TRỌNG LỚN, ĐỘ ỔN ĐỊNH CAO

1. Tổng quan sản phẩm và đặc điểm phân loại

Tời nâng đồng bộ QPQ-2x100 – VNID tư vấn & cung cấp trên toàn quốc

Máy nâng hạ cửa van phẳng kiểu tời QPQ-2x100 kN thuộc dòng thiết bị nâng hạ cửa van kiểu tời 2 điểm treo – dẫn động chung, được thiết kế chuyên dụng cho các công trình thủy lợi, thủy điện, đập điều tiết, cống xả lũ và trạm bơm quy mô trung bình đến lớn.

So với các model 2x50 và 2x80, phiên bản QPQ-2x100 có tải trọng nâng lớn hơn, đáp ứng yêu cầu vận hành cửa van chịu áp lực nước cao hoặc có kích thước lớn hơn.

Đặc điểm nổi bật của dòng sản phẩm này:

2 điểm treo phân bố tải trọng đều hai bên cửa van
Hệ thống dẫn động chung bằng một động cơ duy nhất
Tốc độ nâng hạ đồng bộ và không thay đổi trong suốt quá trình vận hành
Lực mở cửa được lựa chọn theo tiêu chuẩn tải trọng GB/783-65 dành cho cần trục

Hệ thống dẫn động chung giúp hai tang cuốn hoạt động đồng bộ tuyệt đối, hạn chế lệch cao độ hai bên cửa, từ đó tăng tuổi thọ ray dẫn hướng và giảm hao mòn cơ khí.

⚠ Thiết bị không được phép vận hành nâng kéo xiên.

2. Thông số kỹ thuật máy nâng hạ cửa van QPQ-2x100

Dưới đây là bảng thông số kỹ thuật chính xác của model QPQ-2x100:

BẢNG THÔNG SỐ KỸ THUẬT QPQ-2x100

Thông số kỹ thuật	Giá trị
Model	QPQ-2x100
Phân loại	2 điểm treo – Dẫn động chung
Lực mở cửa	2 x 100 kN
Tổng lực nâng danh nghĩa	200 kN
Chiều cao mở cửa	5 – 10 m
Tốc độ mở cửa	2.2 m/phút (không đổi)
Tỷ số puly	2
Khoảng cách tâm 2 điểm treo	2 – 7 m
Động cơ sử dụng	Y160M-6
Công suất động cơ	7.5 kW
Loại cáp thép	6W(19)
Cường độ kéo danh nghĩa	1500 – 1700 N/mm²
Trọng lượng tham khảo	2230 kg
Hệ thống bảo vệ	Công tắc hành trình trên & dưới
Chế độ làm việc	Làm việc nhẹ – động cơ ngắn hạn

Phân tích kỹ thuật nổi bật

Tổng lực nâng 200 kN cho phép vận hành cửa van có tải trọng lớn, phù hợp với các công trình có áp lực nước cao.
Tốc độ nâng 2.2 m/phút giúp rút ngắn thời gian vận hành, nâng cao hiệu suất điều tiết nước.
Động cơ Y160M-6 công suất 7.5 kW đảm bảo mô-men xoắn ổn định và khả năng làm việc bền bỉ.

BẢN VẼ KỸ THUẬT & KÍCH THƯỚC CHI TIẾT

3. Cấu tạo và nguyên lý hoạt động hệ thống 2 điểm treo – dẫn động chung

VNID – Thiết kế chuẩn xác, lắp đặt đúng quy trình, vận hành bền vững.

3.1 Cấu tạo chính

Máy nâng QPQ-2x100 bao gồm:

Động cơ điện Y160M-6 (7.5 kW)
Hộp giảm tốc chuyên dụng chịu tải nặng
Tang cuốn cáp kép
Puly động tỷ số 2
Hệ thống cáp thép 6W(19)
Công tắc hành trình giới hạn trên – dưới
Khung bệ thép gia cường chịu lực cao
Tủ điện điều khiển tiêu chuẩn (1 máy – 1 bộ điều khiển)

3.2 Nguyên lý vận hành

Khi động cơ hoạt động, chuyển động được truyền qua hộp giảm tốc tới tang cuốn. Hai sợi cáp thép cuốn đồng thời, nâng cửa van tại hai điểm treo một cách đồng bộ.

Ưu điểm của cơ cấu này:

Cân bằng lực hai bên cửa van
Giảm nguy cơ kẹt ray
Hạn chế xoắn vặn kết cấu
Tăng độ ổn định khi vận hành dài hạn

Lưu ý: Khoảng cách tâm 2 điểm treo phải nằm trong phạm vi 2–7 m theo đúng thiết kế.

4. Yêu cầu kỹ thuật và lưu ý quan trọng khi lắp đặt – vận hành

VNID – Cung cấp cầu trục với hồ sơ kỹ thuật và pháp lý đầy đủ.

4.1 Cáp thép và yêu cầu kỹ thuật

Sử dụng cáp thép 6W(19)
Cường độ kéo danh nghĩa: 1500–1700 N/mm²
Chiều dài tiêu chuẩn cung cấp: 40 m/máy

Có thể đặt hàng cáp dài hơn theo yêu cầu.

4.2 Hệ thống bảo vệ hành trình

Thiết bị được trang bị:

Công tắc hành trình trên
Công tắc hành trình dưới

Giúp ngăn chặn quá nâng hoặc quá hạ gây hỏng thiết bị.

4.3 Chế độ làm việc

Thiết bị được tính toán theo:

Chế độ làm việc nhẹ
Động cơ làm việc ngắn hạn

Nếu công trình yêu cầu vận hành liên tục hoặc tần suất cao, cần thông báo để nâng cấp cấp làm việc Q3–Q4.

4.4 Yêu cầu từ phía người sử dụng

Cung cấp chính xác chiều cao mở cửa
Hoặc cung cấp khoảng cách từ tâm chốt cửa đến đế máy
Tai treo cửa phải phù hợp kích thước chốt puly động

4.5 Trọng lượng và bản vẽ móng

Trọng lượng 2230 kg chỉ mang tính tham khảo thiết kế.
Không sử dụng làm căn cứ nghiệm thu.
Bản vẽ móng chỉ là tài liệu tham khảo cho đơn vị thiết kế công trình.

5. Ứng dụng thực tế và khả năng mở rộng

VNID – Thiết bị đạt chuẩn, kiểm định rõ ràng trước khi vận hành.

5.1 Ứng dụng phổ biến

QPQ-2x100 được sử dụng trong:

Đập tràn điều tiết nước
Cống xả lũ trung bình – lớn
Hồ chứa nước sinh hoạt
Hệ thống thủy lợi nông nghiệp
Trạm bơm tiêu úng

Với tổng tải trọng 200 kN, thiết bị đặc biệt phù hợp cho cửa van:

Có chiều rộng lớn
Chịu áp lực nước cao
Yêu cầu nâng hạ nhanh hơn (2.2 m/phút)

5.2 Phụ kiện và nâng cấp tùy chọn

Có thể trang bị thêm:

Hệ thống điều khiển điện đặc biệt
Cơ cấu quay tay khẩn cấp
Bảo vệ quá tải
Hiển thị chiều cao mở cửa
Nâng cấp cấp làm việc Q3–Q4
Vật liệu hiệu năng cao theo yêu cầu bản vẽ

⚠ Các phụ kiện tùy chọn được tính phí riêng.

6. Kết luận và lời kêu gọi hợp tác từ VNID

VNID – Năng lực kỹ thuật thực tế, giải pháp hiệu quả lâu dài.

QPQ-2x100 kN là giải pháp nâng hạ cửa van tải trọng lớn, ổn định và an toàn, phù hợp cho các công trình yêu cầu khả năng chịu tải cao nhưng vẫn đảm bảo vận hành đồng bộ, chính xác.

Với:

Tổng lực nâng 200 kN
Động cơ 7.5 kW mạnh mẽ
Tốc độ nâng 2.2 m/phút
Hệ thống 2 điểm treo – dẫn động chung ổn định

Thiết bị mang lại hiệu quả vận hành cao, giảm rủi ro kỹ thuật và tối ưu chi phí bảo trì dài hạn.
