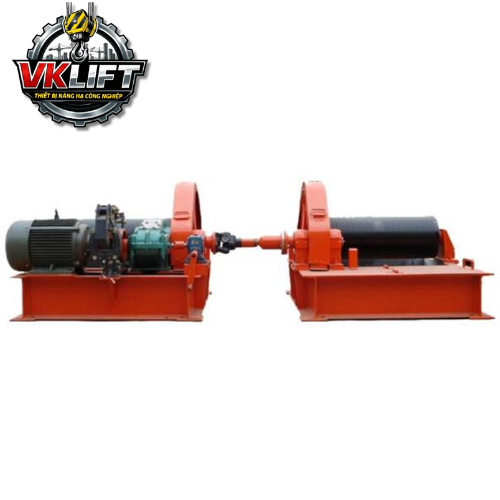

Tời nâng cửa van phẳng QPQ-2x250 - VKLIFT

Hãng sản xuất	VIND DAI VIET
Model	QPQ-2x250
Loại thiết bị	Máy nâng hạ cửa van kiểu QPQ (tời kéo cửa van thủy lợi)
Lực nâng định mức	2x250 kN
Khoảng cách treo	2.6 – 9 m
Chiều cao nâng	6 – 12 m
Tốc độ nâng hạ	2.57 m/min
Công suất động cơ nâng	15 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van phẳng QPQ-2x250 - VKLIFT

MÁY NÂNG HẠ CỬA VAN PHẲNG KIỂU TỜI QPQ-2x250

1. Tổng quan sản phẩm và phạm vi ứng dụng

Tời nâng đồng bộ QPQ-2x1160 – VNID cung cấp và phân phối trên toàn quốc

Máy nâng hạ cửa van phẳng kiểu tời QPQ-2x250 là thiết bị cơ điện chuyên dụng dùng để nâng – hạ và giữ cửa van phẳng trong các công trình thủy lợi, thủy điện, trạm bơm tiêu úng, cống kiểm soát triều và hệ thống điều tiết mực nước. Đây là model thuộc dòng QPQ – tời nâng đồng bộ hai điểm treo dẫn động chung, hoạt động ổn định với tải trọng nâng hạ định mức 2x250kN.

Dòng QPQ được thiết kế theo nguyên lý truyền động trung tâm (Central drive), trong đó một động cơ điện dẫn động đồng bộ hai tang cuốn cáp thông qua hệ thống truyền động cơ khí chính xác. Cơ cấu này đảm bảo hai nhánh cáp hoạt động đồng thời, không xảy ra hiện tượng lệch tải, giúp cửa van vận hành ổn định và an toàn.

Với tải trọng lớn 500kN mỗi điểm treo, model QPQ-2x250 đặc biệt phù hợp cho:

Công trình thủy lợi quy mô lớn
Cửa van cống ngăn mặn ven biển
Cửa van điều tiết hồ chứa
Cửa van xả đáy và cửa nhận nước nhà máy thủy điện
Hệ thống kiểm soát lũ và điều tiết dòng chảy

Thiết bị được thiết kế phù hợp với tiêu chuẩn tải trọng cần trục theo dãy GB/783-65, đảm bảo tính toán an toàn và độ bền lâu dài trong điều kiện vận hành thực tế.

2. Cấu tạo và nguyên lý hoạt động của tời QPQ-2x250

VNID – Giải pháp cầu trục nâng hạ đạt chuẩn kỹ thuật và an toàn kiểm định tại Việt Nam.

2.1. Cấu tạo chính

Máy nâng hạ cửa van phẳng kiểu tời QPQ-2x250 bao gồm các bộ phận cơ bản sau:

Động cơ điện 3 pha công suất lớn
Hộp giảm tốc bánh răng chịu tải cao
Tang cuốn cáp đôi thiết kế đồng bộ
Cáp thép chuyên dụng 6W(19)
Cụm puly dẫn hướng
Hệ thống công tắc hành trình trên và dưới
Tủ điều khiển điện một máy – một bộ điều khiển
Khung bệ thép chịu lực kết cấu hàn tổ hợp

Cáp thép sử dụng loại 6W(19), cường độ kéo danh nghĩa 1500–1700 N/mm², bề mặt sáng (bright finish), bện phải (right-hand lay). Chiều dài tiêu chuẩn cung cấp kèm thiết bị là 40m/máy (có thể đặt hàng theo yêu cầu dài hơn).

2.2. Nguyên lý vận hành

Tời QPQ là tời nâng hạ đồng bộ với tốc độ không đổi, vận hành bằng động cơ điện 3 pha. Khi động cơ hoạt động:

Chuyển động quay truyền qua hộp giảm tốc
Tang cuốn quay đồng bộ hai nhánh cáp
Cửa van được nâng lên hoặc hạ xuống theo phương thẳng đứng

⚠ Lưu ý quan trọng: Các dòng QPQ, QPK, QPG, QPT không được phép vận hành nâng kéo xiên. Việc lắp đặt phải đảm bảo trục nâng thẳng đứng, đúng tâm treo theo thiết kế.

Hệ thống được trang bị công tắc hành trình giới hạn trên và dưới, giúp bảo vệ thiết bị khỏi vượt quá hành trình cho phép, đảm bảo an toàn vận hành lâu dài.

3. Thông số kỹ thuật chi tiết – Model QPQ-2x250

Dưới đây là bảng thông số kỹ thuật chính xác của Máy nâng hạ cửa van phẳng kiểu tời QPQ-2x250:

Phân loại	2 điểm treo – Dẫn động chung
Model tời	QPQ-2x250
Lực mở cửa (kN)	2x250
Chiều cao mở cửa (m)	6 ~ 12
Tốc độ mở cửa (m/phút)	2.44
Tỷ số puly	2
Khoảng cách treo (m)	2.5 ~ 9
Model động cơ	Y180M-6
Công suất động cơ (kW)	15
Loại cáp thép	6W(19), 1500–1700 N/mm², bright finish, right-hand lay
Trọng lượng thiết bị (kg)	5050

Một số lưu ý kỹ thuật quan trọng:

Khoảng cách tâm giữa hai điểm treo phải nằm trong phạm vi 2.5–9m
Cường độ cơ khí được tính theo chế độ làm việc nhẹ, động cơ làm việc ngắn hạn
Nếu yêu cầu nâng cấp cấp làm việc lên Q3–Q4, cần thông báo trước khi chế tạo
Hình dạng tai treo cửa van phải phù hợp kích thước chốt puly động
Chiều cao mở cửa cần được cung cấp chính xác khi đặt hàng

⚠ Trọng lượng thiết bị chỉ dùng cho tham khảo thiết kế móng, không dùng làm căn cứ nghiệm thu.

Thông số kỹ thuật có thể thay đổi theo tài liệu mới nhất của nhà sản xuất.

BẢN VẼ KỸ THUẬT & KÍCH THƯỚC CHI TIẾT

4. Ưu điểm nổi bật của máy nâng hạ cửa van QPQ-2x250

VNID – Cung cấp cầu trục với hồ sơ kỹ thuật và pháp lý đầy đủ.

4.1. Khả năng chịu tải lớn – Độ bền vượt trội

Với tải trọng 2x250kN, thiết bị phù hợp cho cửa van kích thước lớn và trọng lượng cao. Hệ thống truyền động trung tâm giúp phân bố tải đều, hạn chế mài mòn cục bộ.

4.2. Vận hành đồng bộ – Ổn định cao

Cơ cấu tang cuốn đồng bộ đảm bảo hai nhánh cáp nâng hạ cùng tốc độ, hạn chế xoắn vặn cửa van.

4.3. Tốc độ nâng ổn định

Tốc độ nâng 2.44 m/phút được thiết kế tối ưu cho tải trọng lớn, đảm bảo cân bằng giữa hiệu suất và độ an toàn.

4.4. An toàn điện – Bảo vệ cơ khí đầy đủ

Công tắc hành trình giới hạn
Có thể trang bị bảo vệ quá tải (tùy chọn)
Hệ thống điều khiển độc lập từng máy

4.5. Tùy chọn nâng cấp linh hoạt

Danh mục phụ kiện tùy chọn (tính phí riêng):

Hệ thống điều khiển điện đặc biệt
Cơ cấu quay tay khẩn cấp
Nâng cấp cấp làm việc Q3–Q4
Thiết bị hiển thị chiều cao mở
Cáp thép dài hơn 40m
Vật liệu hiệu năng cao theo yêu cầu

5. Yêu cầu lắp đặt và điều kiện vận hành

VNID – Hệ thống nâng hạ tối ưu, phù hợp từng mô hình nhà xưởng.

Để đảm bảo thiết bị hoạt động ổn định và bền bỉ, cần lưu ý:

Không vận hành kéo xiên
Khoảng cách treo phải đúng phạm vi cho phép
Thiết kế móng tham khảo bản vẽ kỹ thuật do nhà sản xuất cung cấp
Hệ thống điện tiêu chuẩn: một máy – một bộ điều khiển
Tải trọng tính toán theo chế độ làm việc nhẹ

Bản vẽ bố trí móng và tải tác dụng chỉ mang tính tham khảo cho thiết kế công trình. Các yêu cầu đặc biệt có thể trao đổi và thỏa thuận riêng.

6. Kết luận & Lời mời hợp tác

VNID – Thiết bị đạt chuẩn, kiểm định rõ ràng trước khi vận hành.

Máy nâng hạ cửa van phẳng kiểu tời QPQ-2x250 là giải pháp tối ưu cho các công trình thủy lợi và thủy điện quy mô lớn yêu cầu tải trọng cao, độ ổn định và độ bền lâu dài. Với thiết kế đồng bộ hai điểm treo, dẫn động chung, động cơ công suất 15kW mạnh mẽ và kết cấu chịu lực vững chắc, thiết bị đáp ứng tốt các yêu cầu kỹ thuật khắt khe của dự án trọng điểm.

Chúng tôi tự hào là đơn vị chuyên:

Cung cấp thiết bị nâng hạ cửa van đạt chuẩn kỹ thuật
Gia công – chế tạo theo yêu cầu bản vẽ
Tư vấn giải pháp kỹ thuật đồng bộ
Hỗ trợ lắp đặt và chuyển giao công nghệ

Cam kết chất lượng – Đúng tiêu chuẩn – Giá thành cạnh tranh – Hỗ trợ kỹ thuật dài hạn.

Nếu quý khách đang tìm kiếm giải pháp nâng hạ cửa van tải trọng lớn, bền bỉ và an toàn, hãy liên hệ với chúng tôi để được tư vấn chi tiết và báo giá nhanh chóng.

Chúng tôi luôn sẵn sàng đồng hành cùng các công trình thủy lợi – thủy điện trên toàn quốc với những giải pháp kỹ thuật tối ưu và hiệu quả nhất.
