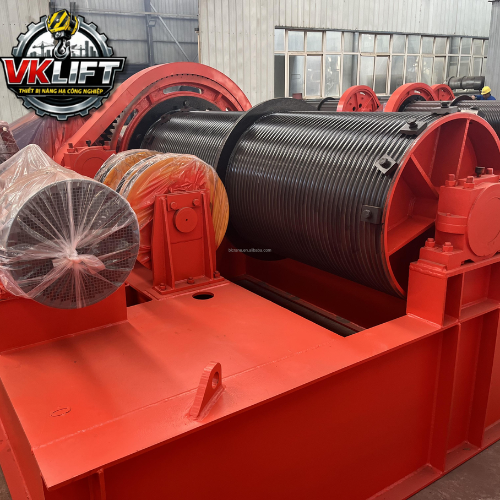

Tời nâng cửa van phẳng tốc độ cao QPK-2x50/2x50-8/8 - VKLIFT

Hãng sản xuất	VNID VIỆT NAM
Model	QPK-2x50/2x50-8/8
Loại thiết bị	Máy nâng hạ cửa van kiểu QPK (tời kéo cửa van thủy lợi)
Lực nâng định mức	2x50/2x50 kN
Chiều cao nâng	8/8 m
Tốc độ nâng hạ	1.47 / 4 m/min
Công suất động cơ nâng	4 kW
Hệ thống phanh	Phanh điện từ
Nguồn điện sử dụng	3 pha – 380V – 50Hz
Xuất xứ	VKLIFT - VIỆT NAM

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Tời nâng cửa van phẳng tốc độ cao QPK-2x50/2x50-8/8 - VKLIFT

TỜI NÂNG CỬA VAN PHẲNG KIỂU TỜI QPK-2x50/2x50-8/8

Cấu tạo 2 điểm treo – Dẫn động chung – Giải pháp đồng bộ cho cửa van khẩu độ rộng tải trọng nhỏ

Trong các công trình thủy lợi vừa và nhỏ, đặc biệt là hệ thống kênh điều tiết, cống xả trung tâm hoặc cửa lấy nước có khẩu độ rộng nhưng tải trọng không quá lớn, việc sử dụng cơ cấu nâng 2 điểm treo là giải pháp tối ưu nhằm đảm bảo cửa van được nâng hạ cân bằng, hạn chế xoắn vặn và tăng tuổi thọ vận hành.

Model QPK-2x50/2x50-8/8 thuộc dòng tời nâng cửa van phẳng có cơ cấu đóng nhanh, được thiết kế với 2 điểm treo – dẫn động chung, phù hợp cho cửa van cần phân bổ tải đều hai bên.

1. Tổng quan dòng QPK – Phiên bản 2 điểm treo dẫn động chung

Tời nâng cửa van – QPK-2x50/2x50-8/8 – VKLIFT cung cấp & hỗ trợ lắp đặt trên toàn quốc

1.1. Đặc điểm chung của tời QPK

Dòng QPK là thiết bị nâng hạ cửa van phẳng tích hợp cơ cấu đóng nhanh, đáp ứng hai chức năng chính:

Nâng – hạ cửa van trong vận hành bình thường
Đóng nhanh cửa van khi xảy ra tình huống khẩn cấp

Phiên bản 2 điểm treo – dẫn động chung sử dụng một hệ truyền động trung tâm, phân phối lực đồng đều đến hai tang cuốn cáp. Thiết kế này mang lại:

Độ đồng bộ cao giữa hai điểm nâng
Hạn chế sai lệch hành trình
Tăng độ ổn định cho cửa van có chiều rộng lớn

1.2. Ý nghĩa ký hiệu QPK-2x50/2x50-8/8

Q – Tời nâng
P – Dùng cho cửa van phẳng
K – Có cơ cấu đóng nhanh
2x50/2x50 – Lực mở cửa / lực giữ cửa tại 2 điểm treo
8/8 – Chiều cao nâng / chiều cao đóng nhanh

Cụ thể:

Lực mở cửa: 2 x 50 kN
Lực giữ cửa: 2 x 50 kN
Chiều cao nâng: 8 m
Chiều cao đóng nhanh: 8 m

Tổng tải trọng hệ thống đạt 100 kN, phân bổ đều cho hai bên cửa van.

2. Thông số kỹ thuật chi tiết QPK-2x50/2x50-8/8

2.1. Bảng thông số kỹ thuật

Hạng mục	Thông số kỹ thuật
Model tời	QPK-2x50/2x50-8/8
Phân loại	2 điểm treo – Dẫn động chung
Lực giữ / mở cửa (kN)	2x50 / 2x50 kN
Chiều cao nâng / đóng nhanh (m)	8 / 8 m
Tốc độ nâng / đóng nhanh (m/phút)	1.47 / 4 m/phút
Khoảng cách treo (m)	2 – 7 m
Động cơ sử dụng	Y132M-6
Công suất động cơ	4 kW
Loại cáp thép	Ø11 – 32.5mm, 1070 N/mm², special grade, bright finish, right-hand lay
Trọng lượng thiết bị	1.815 kg

BẢN VẼ KỸ THUẬT & KÍCH THƯỚC CHI TIẾT

2.2. Phân tích kỹ thuật chuyên sâu

VNID – Kiểm soát chất lượng nghiêm ngặt từ thiết kế đến bàn giao.

Cấu tạo 2 điểm treo – Tăng độ cân bằng

Khác với phiên bản 1 điểm treo, QPK-2x50/2x50-8/8 sử dụng:

Hai cụm móc treo
Hai bộ tang cuốn đồng bộ
Hệ truyền động trung tâm

Thiết kế này giúp:

Phân bổ lực đều hai bên
Giảm nguy cơ xoắn vặn cửa van
Phù hợp cửa van có khẩu độ rộng

Dẫn động chung – Đồng bộ tuyệt đối

Hệ truyền động chung sử dụng một động cơ Y132M-6 công suất 4 kW kết hợp hộp giảm tốc trung tâm. Ưu điểm:

Tốc độ hai bên luôn bằng nhau
Không xảy ra lệch hành trình
Dễ bảo trì, vận hành đơn giản

Tốc độ nâng 1.47 m/phút – Vận hành ổn định

Ở tải trọng 2x50 kN, tốc độ nâng 1.47 m/phút đảm bảo:

Chuyển động mượt
Ít rung lắc
Giảm hao mòn cáp

Trong khi đó tốc độ đóng nhanh đạt 4 m/phút giúp đảm bảo khả năng phản ứng khi cần thiết.

Khoảng cách treo linh hoạt 2–7m

Thiết bị cho phép điều chỉnh khoảng cách hai điểm treo trong phạm vi:

2 – 7 mét

Điều này giúp dễ dàng thích ứng với nhiều kích thước cửa van khác nhau.

Cáp thép chuyên dụng

Sử dụng cáp thép:

Đường kính Ø11 – 32.5mm
Cường độ chịu kéo 1070 N/mm²
Bề mặt sáng (bright finish)
Bện phải (right-hand lay)

Đảm bảo độ bền cao trong môi trường ẩm ướt.

3. Ưu điểm nổi bật của QPK-2x50/2x50-8/8

VNID – Giải pháp cầu trục nâng hạ đạt chuẩn kỹ thuật và an toàn kiểm định tại Việt Nam.

3.1. Giải pháp tối ưu cho cửa van khẩu độ rộng

Phù hợp cho:

Cống điều tiết kênh
Cửa lấy nước trạm bơm
Cửa van công trình thủy lợi vừa

3.2. Tăng độ ổn định kết cấu

Cơ cấu 2 điểm treo giúp:

Giảm tải tập trung
Hạn chế biến dạng khung cửa
Tăng tuổi thọ công trình

3.3. Thiết kế gọn nhẹ – Dễ lắp đặt

Với trọng lượng chỉ 1.815 kg:

Dễ vận chuyển
Thi công nhanh
Phù hợp công trình vùng xa

4. Ứng dụng thực tế

VNID – Cung cấp tời nâng cửa van với hồ sơ kỹ thuật và pháp lý đầy đủ.

QPK-2x50/2x50-8/8 thường được lắp đặt tại:

Hệ thống thủy lợi nội đồng
Trạm bơm tiêu úng
Kênh dẫn nước điều tiết
Cửa xả công trình dân sinh

Thiết bị phù hợp công trình quy mô nhỏ đến trung bình, yêu cầu nâng hạ ổn định và cân bằng.

5. Quy trình thiết kế – sản xuất – lắp đặt

VNID – Thi công cầu trục an toàn, đúng tải trọng, đúng cam kết.

5.1. Khảo sát thực tế

Đo khẩu độ cửa van
Xác định tải trọng thực tế
Tính toán khoảng cách treo

5.2. Gia công chế tạo

Sản xuất khung kết cấu thép
Gia công tang cuốn chính xác
Lắp đặt động cơ và hộp giảm tốc

5.3. Kiểm tra và bàn giao

Thử tải 125%
Kiểm tra tốc độ nâng và đóng nhanh
Hướng dẫn vận hành chi tiết

6. Giải pháp đồng bộ – Cam kết chất lượng từ chúng tôi

Tời nâng cửa van QPK-2x50/2x50-8/8 là lựa chọn tối ưu cho các công trình cần:

✔ Cân bằng hai điểm nâng
✔ Tải trọng vừa phải
✔ Hệ truyền động đồng bộ
✔ Chi phí đầu tư hợp lý

Chúng tôi là đơn vị chuyên thiết kế và sản xuất thiết bị nâng hạ cửa van với nhiều năm kinh nghiệm thực tế. Mỗi sản phẩm trước khi xuất xưởng đều được kiểm tra nghiêm ngặt về:

Tải trọng
Độ chính xác hành trình
An toàn cơ khí
Độ ổn định vận hành

Chúng tôi không chỉ cung cấp thiết bị, mà còn cung cấp giải pháp kỹ thuật hoàn chỉnh, từ khảo sát – thiết kế – sản xuất – lắp đặt – bảo trì.

Hãy liên hệ với chúng tôi ngay hôm nay

Nếu bạn đang tìm kiếm:

Tời nâng cửa van 2 điểm treo chất lượng cao
Thiết bị đồng bộ, vận hành ổn định
Đơn vị sản xuất uy tín, hỗ trợ kỹ thuật lâu dài

Chúng tôi sẵn sàng tư vấn phương án phù hợp nhất với công trình của bạn.

KẾT LUẬN

Máy nâng hạ cửa van phẳng kiểu tời QPK-2x50/2x50-8/8 là giải pháp lý tưởng cho các công trình cần nâng hạ ổn định kết hợp đóng cửa khẩn cấp an toàn.

Việc tích hợp cơ cấu hạ nhanh giúp nâng cao mức độ bảo vệ hệ thống, giảm thiểu rủi ro và tối ưu chi phí vận hành dài hạn.
