Thông tin chi tiết Tời nâng thủy lực hoạt động như thế nào | Phân tích chi tiết nguyên lý

Tời nâng thủy lực hoạt động như thế nào? Phân tích chi tiết nguyên lý truyền động từ nguồn thủy lực đến tải nâng

Tời nâng thủy lực được ứng dụng rộng rãi trong các hệ thống nâng hạ công nghiệp, công trình thủy điện, cảng biển, khai thác mỏ và các thiết bị yêu cầu lực kéo lớn, làm việc liên tục trong môi trường khắc nghiệt. Tuy nhiên, nhiều người chỉ biết thiết bị có khả năng nâng tải mạnh mà chưa thực sự hiểu quá trình truyền lực bên trong diễn ra như thế nào.

Trong bài viết này, chúng ta sẽ đi sâu vào nguyên lý hoạt động của tời nâng thủy lực, từ quá trình tạo áp suất dầu, truyền mô-men đến động cơ thủy lực, hộp giảm tốc, tang cuốn cáp và hệ thống phanh, giúp bạn hiểu rõ cách thiết bị vận hành cũng như lý do vì sao đây là giải pháp đáng tin cậy cho các ứng dụng tải trọng lớn.

1. Quá trình truyền lực trong tời nâng thủy lực diễn ra như thế nào?

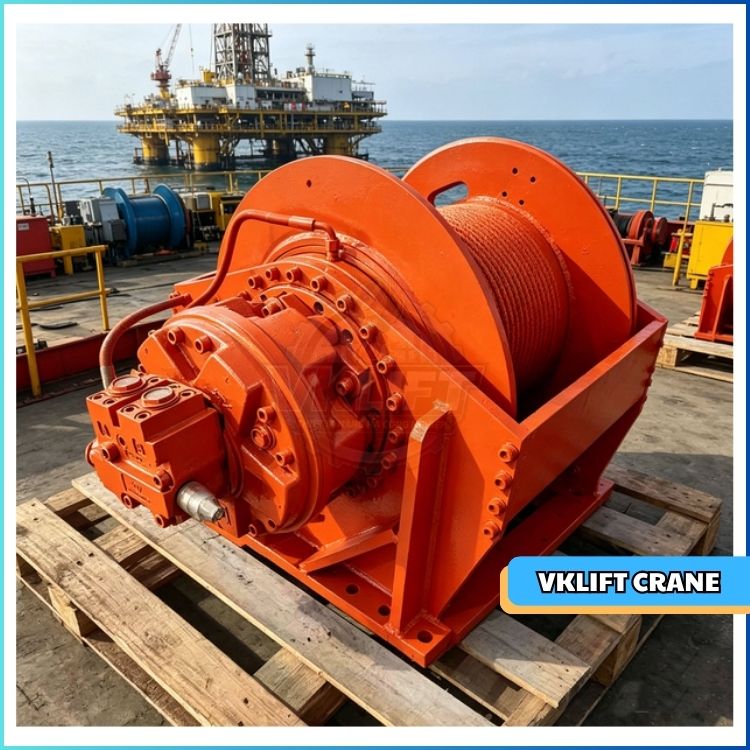

Thiết bị tời nâng thuỷ lực chính hãng VKLIFT – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

Khác với tời điện sử dụng động cơ điện tạo mô-men trực tiếp, tời nâng thủy lực sử dụng năng lượng của dòng dầu áp suất cao để tạo chuyển động quay cho hệ thống nâng.

1.1. Nguồn năng lượng bắt đầu từ bộ nguồn thủy lực

Quá trình hoạt động bắt đầu tại bộ nguồn thủy lực (Hydraulic Power Unit - HPU) gồm:

• Thùng dầu

• Bơm thủy lực

• Động cơ dẫn động bơm

• Van điều khiển

• Bộ lọc dầu

• Đồng hồ áp suất

Khi bơm hoạt động:

• Dầu được hút từ thùng chứa

• Bơm tạo áp suất cao

• Dầu được đưa vào đường ống áp lực

• Năng lượng thủy lực được truyền đến motor thủy lực

Internal Link gợi ý: Tìm hiểu thêm: Bộ nguồn thủy lực là gì? Cấu tạo và nguyên lý hoạt động.

1.2. Dòng dầu áp suất cao truyền năng lượng đến motor thủy lực

Đây là giai đoạn quan trọng nhất của toàn bộ quá trình.

Thay vì truyền điện như động cơ điện, hệ thống sử dụng:

• Áp suất dầu

• Lưu lượng dầu

• Hệ thống van phân phối

để điều khiển:

• Chiều quay

• Tốc độ quay

• Mô-men đầu ra

Áp suất càng lớn thì mô-men sinh ra càng cao, trong khi lưu lượng dầu quyết định tốc độ quay của motor.

Điều này giúp tời thủy lực dễ dàng tạo lực kéo rất lớn ngay từ khi khởi động.

1.3. Motor thủy lực biến năng lượng dầu thành chuyển động quay

Motor thủy lực nhận dầu áp suất cao và chuyển đổi thành:

• Chuyển động quay

• Mô-men xoắn lớn

Tùy từng thiết kế, motor có thể là:

• Motor piston hướng trục

• Motor piston hướng kính

• Motor bánh răng

• Motor cánh gạt

Trong các hệ thống tời nâng tải trọng lớn, motor piston thường được ưu tiên nhờ hiệu suất cao và khả năng sinh mô-men lớn ở tốc độ thấp.

Bài viết nổi bật về tời nâng thuỷ lực: Hydraulic Winch là gì | Cấu tạo, nguyên lý và ứng dụng trong công nghiệp

2. Từ motor đến tang cuốn cáp: Quá trình tạo lực nâng tải

Thiết bị tời nâng thuỷ lực trong hệ thống nâng hạ cửa van thuỷ điện - VNID

Sau khi motor quay, năng lượng cơ học tiếp tục được truyền đến cơ cấu nâng thông qua các bộ truyền.

2.1. Hộp giảm tốc khuếch đại mô-men

Motor thủy lực thường quay với tốc độ khá cao.

Để nâng tải nặng, chuyển động này sẽ đi qua hộp giảm tốc, có nhiệm vụ:

• Giảm tốc độ quay

• Tăng mô-men đầu ra

• Giúp tang quay ổn định

• Hạn chế rung giật

Đây là lý do tời thủy lực có thể nâng hàng chục đến hàng trăm tấn với tốc độ vẫn được kiểm soát chính xác.

Xem thêm: Hydraulic Winch hay tời điện | Vì sao nên chọn tời nâng thủy lực

2.2. Tang cuốn cáp chuyển mô-men thành lực kéo

Tang cuốn cáp là bộ phận tiếp nhận mô-men cuối cùng.

Khi tang quay:

• Cáp thép được cuốn vào hoặc nhả ra

• Móc cẩu dịch chuyển lên hoặc xuống

• Toàn bộ tải trọng được nâng hạ theo yêu cầu

Hiệu quả nâng phụ thuộc vào nhiều yếu tố:

• Đường kính tang

• Đường kính cáp

• Số lớp cáp

• Chiều dài cáp

• Góc quấn cáp

Nếu thiết kế không phù hợp, cáp dễ bị:

• Chồng lớp

• Mài mòn

• Biến dạng

• Giảm tuổi thọ

2.3. Hệ thống phanh giữ tải an toàn

Một trong những ưu điểm lớn của tời thủy lực là khả năng giữ tải rất an toàn.

Thông thường hệ thống sử dụng:

• Phanh thủy lực

• Phanh đĩa

• Phanh lò xo tác động - nhả bằng thủy lực (Spring Applied Hydraulic Release)

Khi:

• Mất nguồn

• Mất áp suất dầu

• Dừng khẩn cấp

Phanh sẽ tự động đóng, giữ tải cố định và hạn chế nguy cơ tải rơi tự do.

Bài viết đề xuất: Tời nâng thủy lực hoạt động như thế nào | Phân tích chi tiết nguyên lý

3. Điều khiển tời nâng thủy lực và các yếu tố ảnh hưởng đến hiệu suất làm việc

VNID – Hiệu quả vận hành được duy trì ngay cả trong môi trường làm việc khắc nghiệt.



Ngoài cơ cấu truyền động, khả năng điều khiển chính xác cũng là điểm mạnh của tời thủy lực.

3.1. Hệ thống điều khiển tốc độ

Tốc độ nâng được điều chỉnh thông qua:

• Van tiết lưu

• Van tỷ lệ

• Van servo

• Biến thiên lưu lượng bơm

Nhờ đó có thể:

• Khởi động mềm

• Dừng mềm

• Điều chỉnh vô cấp

• Nâng tải ổn định

Đây là ưu điểm lớn khi thao tác với thiết bị có giá trị cao hoặc tải trọng lớn.

3.2. Hệ thống van bảo vệ

Một bộ tời thủy lực tiêu chuẩn thường được trang bị:

• Van an toàn chống quá áp

• Van chống tụt tải

• Van một chiều

• Van cân bằng

• Van chống sốc áp

Các van này giúp:

• Bảo vệ đường ống

• Bảo vệ motor

• Giảm va đập thủy lực

• Tăng tuổi thọ toàn hệ thống

3.3. Những yếu tố ảnh hưởng đến hiệu suất vận hành

Hiệu quả làm việc của tời nâng thủy lực chịu ảnh hưởng bởi nhiều yếu tố:

Yếu tố	Ảnh hưởng
Áp suất dầu	Quyết định lực kéo
Lưu lượng dầu	Quyết định tốc độ nâng
Chất lượng dầu	Ảnh hưởng tuổi thọ bơm và motor
Hộp giảm tốc	Quyết định hiệu suất truyền động
Tình trạng cáp thép	Ảnh hưởng an toàn nâng hạ
Hệ thống phanh	Quyết định khả năng giữ tải

Việc bảo dưỡng định kỳ và sử dụng dầu thủy lực đúng tiêu chuẩn sẽ giúp hệ thống duy trì hiệu suất ổn định trong thời gian dài.
Bài viết tham khảo: Các bộ phận chính của Hydraulic Winch và chức năng từng bộ phận

4. Ví dụ thực tế về nguyên lý hoạt động của tời nâng thủy lực

Tời thuỷ lực trong dự án thuỷ điện Sơn La - VNID

Trong các nhà máy thủy điện, tời nâng thủy lực thường được sử dụng để nâng hạ cửa van với tải trọng rất lớn.

Quá trình hoạt động diễn ra theo trình tự:

1. Bộ nguồn thủy lực khởi động và tạo áp suất dầu.

2. Van điều khiển cấp dầu đến motor thủy lực.

3. Motor quay và truyền mô-men qua hộp giảm tốc.

4. Hộp giảm tốc tăng mô-men, giảm tốc độ.

5. Tang cuốn cáp quay để kéo cửa van lên.

6. Khi đạt vị trí yêu cầu, hệ thống dừng cấp dầu.

7. Phanh tự động giữ tải ổn định, đảm bảo cửa van không bị trôi.

Chu trình này cho thấy mọi bộ phận đều phối hợp chặt chẽ, từ nguồn thủy lực, motor, hộp giảm tốc đến tang cuốn cáp và hệ thống phanh. Chỉ khi tất cả các thành phần hoạt động đồng bộ, tời mới có thể vận hành an toàn, chính xác và bền bỉ trong điều kiện tải trọng lớn.

Đọc thêm: Các thông số kỹ thuật Hydraulic Winch cần biết khi lựa chọn thiết bị

Kết luận

VNID – Đầu tư cho độ bền cũng là đầu tư cho hiệu quả lâu dài.



Hiểu rõ nguyên lý hoạt động của tời nâng thủy lực giúp người sử dụng lựa chọn đúng thiết bị, khai thác tối đa hiệu suất và xây dựng kế hoạch bảo trì hiệu quả. Từ bộ nguồn thủy lực, motor, hộp giảm tốc, tang cuốn cáp đến hệ thống phanh và điều khiển, mỗi bộ phận đều đóng vai trò quan trọng trong việc tạo nên một hệ thống nâng hạ có lực kéo lớn, vận hành ổn định và đảm bảo an toàn.

Đối với các ứng dụng yêu cầu nâng tải nặng, làm việc liên tục hoặc trong môi trường khắc nghiệt, tời nâng thủy lực vẫn là một trong những giải pháp truyền động đáng tin cậy và được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











Câu hỏi thường gặp (FAQ)

1. Tời nâng thủy lực có cần sử dụng điện để hoạt động không?
Có. Điện thường được dùng để dẫn động bơm thủy lực trong bộ nguồn, còn quá trình tạo lực nâng được thực hiện bằng áp suất dầu thủy lực.

2. Vì sao tời nâng thủy lực có thể nâng tải trọng lớn hơn nhiều loại tời điện?
Nhờ motor thủy lực tạo mô-men xoắn rất lớn ở tốc độ thấp, kết hợp với hộp giảm tốc và hệ thống điều khiển áp suất dầu, tời có thể tạo lực kéo lớn và vận hành ổn định ngay từ lúc khởi động.

3. Bộ phận nào cần kiểm tra định kỳ để đảm bảo tời hoạt động ổn định?
Nên kiểm tra thường xuyên dầu thủy lực, bộ lọc dầu, đường ống, motor thủy lực, hộp giảm tốc, tang cuốn cáp, cáp thép và hệ thống phanh nhằm duy trì hiệu suất và đảm bảo an toàn trong quá trình vận hành.



---
