5 Sai Lầm Khi Lắp Đặt Rulo Cuốn Cáp Điện Khiến Hệ Thống Nhanh Hỏng



Chào các bạn đồng nghiệp, các kỹ sư và các nhà quản lý nhà máy!

Trong suốt hơn 10 năm lăn lộn ngoài công trường, trực tiếp triển khai các hệ thống hệ thống cấp điện cầu trục, cổng trục và monorail, tôi đã chứng kiến không ít câu chuyện "dở khóc dở cười". Có những bộ rulo cuốn cáp điện nhập khẩu nguyên chiếc từ Châu Âu, Hàn Quốc với chi phí lên tới hàng trăm triệu đồng, vừa nghiệm thu đưa vào chạy được vài tháng đã đứt cáp, cháy lò xo hoặc hỏng cổ góp.

Khi chủ đầu tư gọi điện phàn nàn về chất lượng thiết bị, tôi cùng đội ngũ kỹ thuật xuống khảo sát thì 90% nguyên nhân không nằm ở chất lượng của thiết bị rulo công nghiệp, mà lại đến từ những lỗi rulo cuốn cáp điện cực kỳ chí mạng trong quá trình lắp đặt. Nhiều đội thợ cơ khí lắp đặt theo "kinh nghiệm truyền tay" mà bỏ qua các thông số hình học và động lực học cốt lõi.

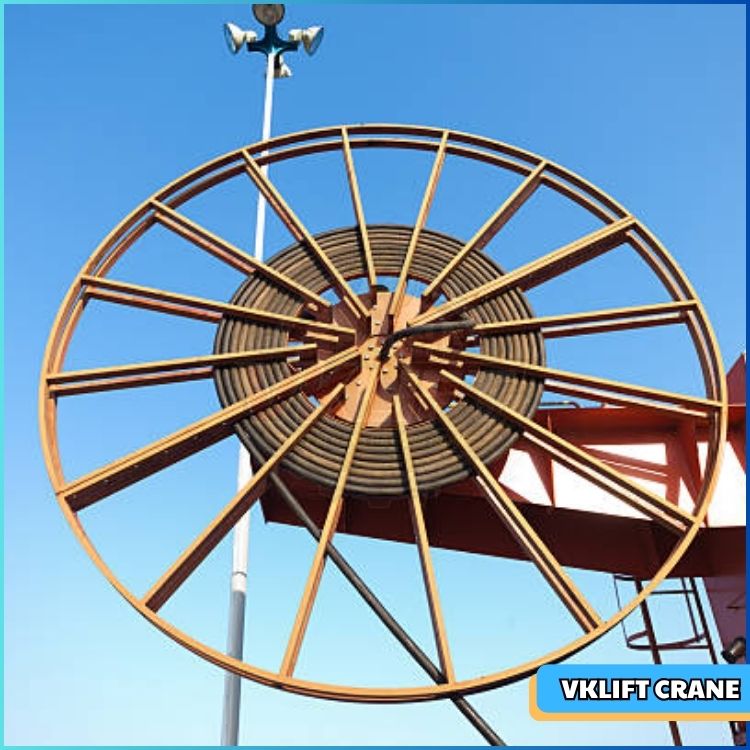

Hình ảnh rulo cuốn cáp điện được lắp đặt chính xác cuốn cáp điện trên hệ thống cầu trục cảng - VNID

Bài viết hôm nay tôi muốn chia sẻ dưới góc nhìn của một kỹ sư cơ điện thực chiến, mổ xẻ những sai lầm âm thầm khi lắp đặt rulo cuốn cáp điện khiến hệ thống của bạn "xuống dốc không phanh".

1. Sai lầm về định vị hình học và hướng kéo cáp: "Sát thủ" thầm lặng bào mòn vỏ cáp

Một trong những lỗi phổ biến nhất ngoài công trường là việc đặt rulo theo kiểu "ước lượng bằng mắt", dẫn đến sai lệch nghiêm trọng về mặt hình học giữa thiết bị cuốn và hành trình di chuyển của thiết bị nâng hạ.

VNID – Rulo cuốn cáp điện chính hãng – lắp đặt chuẩn kĩ thuật - VNID

1.1. Lệch tâm trục và sai hướng kéo: Cáp liên tục "nhai" vào thành rulo

• Nguyên nhân thực tế: Khi lắp đặt rulo cầu trục hoặc xe goòng, thợ thi công không dùng máy thủy bình hoặc băn tia laser để định vị. Kết quả là trục của rulo không vuông góc 90 độ với hướng di chuyển của thiết bị, hoặc tâm rulo lệch khỏi đường tim của máng dẫn hướng cáp.

• Hậu quả lâu dài: Cáp điện khi thu thả sẽ không xếp đều thành các lớp phẳng mà bị dồn về một phía. Cáp điện cầu trục liên tục ma sát mạnh với thành tang cuốn (tang trống). Chỉ sau 2 - 3 tháng, vỏ cáp sẽ bị trầy xước, lộ lõi đồng gây chập điện. Đồng thời, lực ép không đều làm méo vách tang trống.

• Dấu hiệu nhận biết: Tiếng "ken két" do cao su cọ xát với kim loại phát ra liên tục khi thiết bị di chuyển. Tại mép thành rulo xuất hiện nhiều mạt cao su đen bám lại.

1.2. Bỏ qua hoặc tính sai bán kính uốn cong tối thiểu (Rmin) của cáp

• Nguyên nhân thực tế: Mỗi loại cáp điện cầu trục (đặc biệt là cáp dẹt hoặc cáp tròn chuyên dụng lõi cao su) đều có quy định về bán kính uốn cong tối thiểu (thường là từ 6 x D đến 10 x D, với D là đường kính cáp). Lỗi ở đây là chọn đường kính tang cuốn rulo quá nhỏ so với tiêu chuẩn của sợi cáp đang dùng.

• Hậu quả lâu dài: Lõi đồng bên trong sợi cáp liên tục chịu ứng suất uốn quá giới hạn đàn hồi. Sau một thời gian ngắn, hiện tượng "mỏi vật liệu" xảy ra, các sợi đồng li ti bên trong bị đứt ngầm, gây mất tín hiệu điều khiển hoặc làm tăng điện trở, dẫn đến phát nhiệt cháy cáp.

• Hướng xử lý/Phòng tránh: Kỹ sư thiết kế và lắp đặt bắt buộc phải đối chiếu thông số của cáp và đường kính tang rulo. Nếu không thể thay đổi rulo, phải chọn loại cáp có độ mềm dẻo cao hơn hoặc tăng kích thước tang cuốn.

Kinh nghiệm thực tế: Khi lắp hệ thống rulo kéo cáp cho cổng trục ngoài trời hành trình dài, tôi luôn yêu cầu thợ đặt một con lăn dẫn hướng (Guide Roller) cách rulo từ 1 - 1.5 mét để định hình hướng cáp, tuyệt đối không để cáp đi thẳng từ mặt đất vào rulo dưới một góc quá dốc.

Đề xuất: Bài viết lựa chọn cáp điện phù hợp cho rulo



2. Cân chỉnh lực căng và đồng bộ tốc độ: Những cái bẫy về động lực học

VNID – Chính xác ngay từ đầu – Vận hành bền về sau

Hệ thống rulo cuốn cáp điện hoạt động dựa trên sự cân bằng lực: hoặc là lực lò xo cơ học (Spring reel), hoặc là lực momen từ motor (Torque motor). Sai lầm khi can thiệp vào hệ thống lực này cực kỳ nguy hiểm.

2.1. Tăng lực xoắn lò xo quá mức (Over-tensioning) do sợ chùng cáp

• Nguyên nhân thực tế: Khi thử tải thấy cáp có hiện tượng hơi võng xuống sàn, tâm lý chung của thợ lắp đặt là dùng kìm hoặc tay công để xoắn thêm vài vòng lò xo tự rút để "kéo cho căng".

• Hậu quả lâu dài: Việc này vô tình ép lò xo liên tục hoạt động ở vùng giới hạn đàn hồi cao nhất. Lò xo bên trong rulo sẽ bị mỏi rất nhanh, giảm tuổi thọ tới 70% hoặc đứt gãy đột ngột. Thêm vào đó, lực kéo quá lớn sẽ ghì chặt đầu cáp, làm hỏng ổ bi của rulo và tạo tải trọng ảo kéo giật thiết bị nâng hạ.

• Dấu hiệu nhận biết: Cáp căng như dây đàn, khi thiết bị chạy ra xa, tốc độ di chuyển bị chậm lại rõ rệt ở cuối hành trình do phải chống lại lực kéo quá lớn của rulo.

2.2. Thiếu đồng bộ tốc độ giữa rulo dùng Torque Motor và cơ cấu di chuyển

• Nguyên nhân thực tế: Đối với các hệ thống hệ thống kéo cáp điện công nghiệp nặng, rulo thường dùng Torque Motor (motor momen). Sai lầm ở đây là kỹ thuật viên không cài đặt chính xác biến tần hoặc không căn chỉnh đúng moment giữ (stall torque) để motor đồng bộ với tốc độ chạy của cổng trục.

• Hậu quả lâu dài: Nếu rulo quay chậm hơn tốc độ xe chạy, cáp sẽ bị căng đứt. Ngược lại, nếu rulo quay quá nhanh, cáp sẽ bị trùng, rối cuộn và có nguy cơ lọt vào bánh xe biến thiết bị thành "máy nghiền cáp". Torque motor nếu phải chịu dòng ghì quá lớn do cài đặt sai cũng sẽ nóng lên nhanh chóng và cháy cuộn dây.

• Khuyến nghị kỹ thuật: Lắp đặt phải có bước thử tải tĩnh và tải động. Cần cài đặt dòng điện của Torque Motor sao cho khi xe dừng, rulo vẫn duy trì một lực căng vừa đủ để giữ cáp thẳng, không bị trùng nhưng không làm dịch chuyển xe.

Đề xuất: Bài viết torque motor và cách cài đặt dòng momen



3. Lắp đặt sai môi trường và "bỏ quên" các tấm che chắn cơ học

Hình ảnh các thiết bị rulo cuốn cáp điện trên các thiết bị nâng hạ tải trọng siêu trường, siêu trọng - VNID

Nhiều đơn vị khi mua thiết bị rulo công nghiệp thì chọn loại rất tốt, nhưng khi lắp đặt lại đặt vào những vị trí "tử địa" mà không có biện pháp bảo vệ.

3.1. Đặt rulo ngay vùng hứng chịu rung động cơ khí mạnh và va đập trực tiếp

• Nguyên nhân thực tế: Lắp rulo trực tiếp lên dầm biên cầu trục hoặc khung xe goòng mà không qua các đệm giảm chấn. Rulo nằm ngay dưới tầm di chuyển của xích tải hoặc móc cẩu, không có khung bảo vệ.

• Hậu quả lâu dài: Rung động liên tục từ bánh xe chạy trên ray sẽ truyền thẳng vào ổ bi và cổ góp điện của rulo. Khối cổ góp bị lỏng chổi than, gây ra hiện tượng đánh lửa hồ quang bên trong, làm rỗ bề mặt vành đồng và cháy hỏng hệ thống chổi than quét tín hiệu. Ngoài ra, chỉ cần một va quẹt nhẹ từ hàng hóa hay móc cẩu có thể làm móp méo toàn bộ tang cuốn.

• Dấu hiệu nhận biết: Hệ thống điều khiển cầu trục thỉnh thoảng bị mất tín hiệu chập chờn (do chổi than nảy lên không tiếp xúc đều). Mở nắp hộp cổ góp thấy nhiều bụi đồng đen và có vết cháy xém.

3.2. Không che chắn bảo vệ trước bụi mịn, hóa chất và nước mưa

• Nguyên nhân thực tế: Lắp đặt rulo cầu trục ngoài trời (như ở các bãi cảng, nhà máy bê tông) nhưng quay phần nắp hộp điện hoặc cổ góp lên phía trên, hoặc không quét keo silicone làm kín các cổ cáp (cable gland) đi vào hộp đấu nối.

• Hậu quả lâu dài: Nước mưa, bụi đá, bụi than thâm nhập vào bên trong. Đối với rulo lò xo, bụi bẩn bám vào kẽ lò xo làm tăng ma sát nội, gây kẹt lò xo. Đối với phần điện, nước ẩm gây phóng điện giữa các vành đồng của cổ góp, làm ngắn mạch và phá hủy hoàn toàn phần điện của rulo.

Mẹo kỹ sư ngoài công trường: Luôn luôn quay hướng luồn dây điện (Cable Gland) hướng xuống phía dưới đất để tránh nước mưa chảy dọc theo dây đi vào trong hộp điện. Tại các môi trường khắc nghiệt, bắt buộc phải gia công một mái che bằng tôn inox bảo vệ phía trên rulo.



4. Bỏ qua chi tiết nhỏ nhưng "chí mạng": Hành trình dự phòng và cố định đầu cáp



VNID – Tự hào luôn là sự lựa chọn hàng đầu của các doanh nghiệp công nghiệp tại Việt Nam

Kỹ sư non kinh nghiệm thường chỉ nhìn vào con số tổng chiều dài hành trình trên bản vẽ để cắt cáp và lắp đặt, dẫn đến những lỗi rất cơ bản dưới đây.

4.1. Lắp thiếu vòng cáp hành trình dự phòng (Safety turns)

• Nguyên nhân thực tế: Chiều dài hành trình chạy là 40 mét, thợ kỹ thuật cắt đúng 42 mét cáp (cộng thêm đoạn đấu nối) và khi xe chạy đến điểm cuối cùng, cáp trên rulo bị kéo nhả ra hết sạch không còn vòng nào bám trên tang trống.

• Hậu quả lâu dài: Khi cáp bị kéo hết, toàn bộ lực giật từ cơ cấu di chuyển sẽ dồn trực tiếp vào điểm kẹp cố định đuôi cáp bên trong rulo. Lực giật này cực kỳ lớn, có thể giật bay mối nối, làm vỡ hộp đấu nối hoặc làm biến dạng trục rulo.

• Khuyến nghị kỹ thuật: Quy tắc bất di bất dịch trong ngành nâng hạ: Khi thiết bị di chuyển đến vị trí xa nhất, trên tang cuốn rulo bắt buộc phải còn lại ít nhất từ 2 đến 3 vòng cáp dự phòng. Những vòng cáp này đóng vai trò chịu lực ma sát quấn, triệt tiêu lực kéo giật trước khi nó truyền tới điểm đấu nối điện.

4.2. Cố định đầu cáp sai quy cách: Siết quá chặt hoặc quá lỏng

• Nguyên nhân thực tế: Sử dụng ốc siết cáp không đúng kích cỡ, hoặc siết quá tay làm bẹp rúm cả sợi vỏ cáp tại điểm ra khỏi tang cuốn. Một số trường hợp khác lại không dùng vấu kẹp cáp chuyên dụng mà chỉ dùng dây kẽm buộc tạm.

• Hậu quả lâu dài: Siết quá chặt làm dập lớp cách điện bên trong cáp, gây chạm chập sau một thời gian vận hành. Siết quá lỏng làm cáp bị trượt, lực kéo dồn vào các cọc đấu nối điện (terminal) làm gãy cọc bài viết hoặc tuột dây, gây mất pha nguy hiểm cho hệ thống.

Đề xuất: Hướng dẫn bảo trì bảo dưỡng rulo định kỳ - VNID



5. VNID – Đơn vị cung cấp giải pháp và lắp đặt rulo cuốn cáp điện chuyên nghiệp

VNID – Hỗ trợ bảo dưỡng, thay thế cáp điện của thiết bị rulo nếu khách hàng yêu cầu.

Để một hệ thống kéo cáp điện hoạt động bền bỉ 5 năm, 10 năm mà không gặp sự cố, việc chọn mua một thiết bị tốt mới chỉ đi được một nửa chặng đường. Một nửa quyết định sự thành bại còn lại chính là kinh nghiệm khảo sát, thiết kế phương án vị trí lắp đặt và năng lực thi công chuẩn xác của đội ngũ kỹ sư.

Công ty VNID chúng tôi tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp thiết bị nâng hạ công nghiệp, từ các hệ thống cầu trục, cổng trục tầm cỡ đến các dòng phụ kiện rulo cuốn cáp điện (rulo lò xo, rulo động cơ, rulo thủy lực).

Với đội ngũ kỹ sư giàu kinh nghiệm thực chiến, VNID không chỉ bán sản phẩm, chúng tôi mang đến cho khách hàng một giải pháp kỹ thuật toàn diện:

• Khảo sát mặt bằng hiện trạng thực tế, tính toán chính xác ứng suất, bán kính uốn cong và tốc độ đồng bộ hành trình.

• Tư vấn giải pháp rulo phù hợp nhất cho từng môi trường (chống bụi mịn, kháng hóa chất, chống rung lắc dầm biên).

• Đội ngũ kỹ thuật thi công lắp đặt bàn giao tận nơi với quy trình nghiệm thu cơ - điện nghiêm ngặt.

Nếu hệ thống rulo cuốn cáp điện của nhà máy bạn đang gặp các hiện tượng rối cáp, nhanh đứt dây, hoặc bạn đang cần một phương án lắp đặt tối ưu cho hệ thống cầu trục mới, đừng ngần ngại liên hệ với chúng tôi để nhận được sự hỗ trợ kỹ thuật chuyên sâu nhất.
