Bắt Bệnh Và Xử Lý Các Lỗi Thường Gặp Của Rulo Cuốn Cáp Điện Công Nghiệp

Trong các nhà xưởng, bến cảng hay nhà máy thép, hệ thống rulo cuốn cáp điện (cable reel) được ví như "mạch máu" cấp nguồn liên tục cho cổng trục, cầu trục và xe transfer car di chuyển hành trình dài. Làm việc trong môi trường liên tục, chịu tải động, bụi bặm và nhiệt độ cao, rulo cuốn cáp là một trong những thiết bị có tần suất xảy ra sự cố cao nhất nếu không được tính toán thiết kế và bảo dưỡng đúng cách.

Hình ảnh: Rulo cuốn cáp điện tại nhà máy sản xuất - VNID

Một sự cố rulo cuốn cáp không chỉ đơn thuần là hỏng một cụm chi tiết, nó kéo theo nguy cơ đứt cáp động lực, chập cháy pha, hỏng torque motor, kẹt cơ cấu cơ khí, thậm chí làm tê liệt toàn bộ dây chuyền sản xuất và gây mất an toàn lao động nghiêm trọng. Là kỹ sư hiện trường có nhiều năm kinh nghiệm xử lý các hệ thống cấp điện chuyển động, tôi sẽ tổng hợp chi tiết các lỗi rulo cuốn cáp điện phổ biến nhất ngoài công trường, phân tích nguyên nhân cốt lõi và phương án xử lý dứt điểm cho anh em bảo trì.

1.Các lỗi cơ khí và cáp điện chuyển động ngoài hiện trường

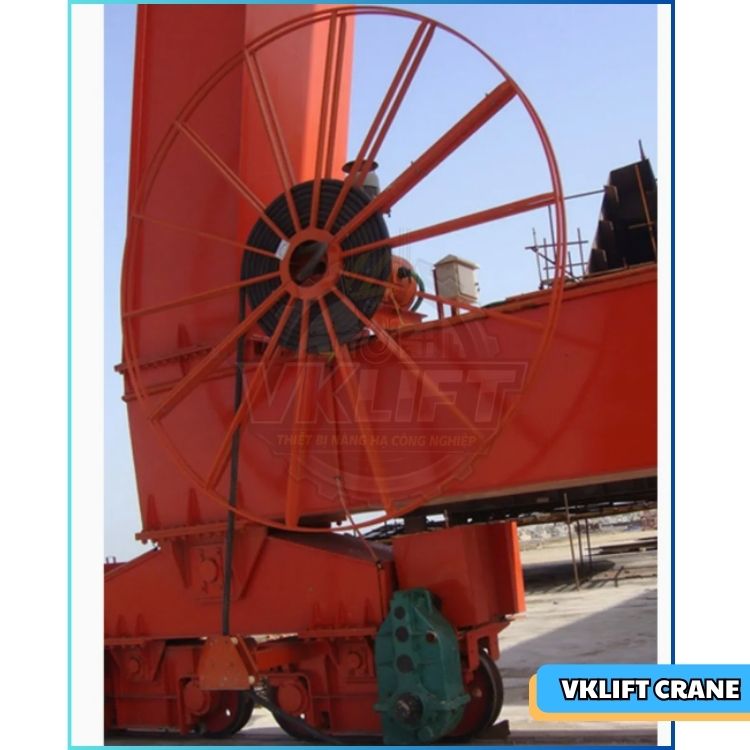

Hình ảnh thiết bị rulo cuốn cáp điện tại công trường làm việc - VNID

Cơ cấu cơ khí và sợi cáp là những bộ phận chịu lực ma sát và uốn cong liên tục, do đó đây là nơi dễ phát sinh hư hỏng nhất.

1.1 Rulo cuốn cáp bị cuốn lệch cáp, dồn cáp về một phía

• Hiện tượng nhận biết: Cáp điện khi thu về không xếp đều từ trái qua phải trên tang cuốn mà bị dồn đống ở một góc, chồng chéo lên nhau, có trường hợp cáp trượt ra ngoài mép tang.

• Nguyên nhân thường gặp:

  • Lắp đặt rulo bị lệch trục, không vuông góc với hướng di chuyển của thiết bị (cầu trục/cổng trục).

  • Hệ thống thiếu bộ dẫn hướng cáp (roller guide) hoặc các con lăn dẫn hướng bị kẹt, mòn vẹt một bên.

  • Lực căng cáp trong quá trình thu nhả không ổn định.

• Ảnh hưởng đến hệ thống: Cáp quấn chồng lớp làm tăng bán kính quấn đột ngột, thay đổi moment kéo, khiến cáp bị kẹt vào kết cấu hoặc bị cọ xát mạnh dẫn đến rách vỏ.

• Cách kiểm tra & Xử lý:

  • Dùng thước dây và máy cân mực laser kiểm tra lại độ đồng trục và góc lắp đặt của rulo so với đường chạy.

  • Thay thế các con lăn dẫn hướng bị mòn. Nếu hành trình dài và dùng cáp đường kính lớn, bắt buộc phải lắp thêm cơ cấu rải cáp chủ động (line guide).

1.2 Cáp điện chuyển động bị xoắn, vặn vặn hình "đuôi lợn" hoặc gập gãy

• Hiện tượng nhận biết: Sợi cáp xuất hiện các điểm xoắn vặn nút vòng, lõi cáp bên trong bị đùn ra ngoài hoặc vỏ cao su bị nứt gãy theo nếp.

• Nguyên nhân thường gặp:

  • Lỗi cáp điện cầu trục nghiêm trọng nhất là do chủ đầu tư dùng sai loại cáp (dùng cáp treo cố định thông thường thay vì cáp điện chuyển động chuyên dụng chịu vặn xoắn).

  • Tang cuốn có bán kính uốn (R) quá nhỏ so với đường kính ngoài của sợi cáp (d). Theo tiêu chuẩn kỹ thuật, đối với rulo cuốn cáp, bán kính uốn tối thiểu phải đạt R \ge 6 \times d (đối với cáp phẳng) và R \ge 10 \times d (đối với cáp tròn).

  • Quá trình xả cáp từ rulo nguyên bản của nhà sản xuất cáp vào tang rulo cuốn bị sai kỹ thuật (bị xoắn trục ngay từ khi vào dây).

• Cách kiểm tra & Xử lý:

  • Đo lại đường kính cáp và bán kính tang cuốn để đối chiếu tiêu chuẩn.

  • Khi cáp đã bị xoắn "đuôi lợn", biện pháp duy nhất là tháo toàn bộ cáp ra khỏi tang, kéo thẳng trên mặt sàn phẳng để giải tỏa hết ứng suất xoắn bên trong rồi mới quấn lại đúng kỹ thuật. Nếu đã gập gãy lõi đồng, bắt buộc phải cắt bỏ đoạn hỏng hoặc thay cáp mới.

1.3 Cáp điện bị mài mòn vỏ nhanh chóng, lộ lõi cách điện

• Hiện tượng nhận biết: Vỏ cao su bên ngoài của cáp bị sần sùi, mòn vẹt mảng lớn, xuất hiện các vết xước dọc theo chiều dài dây.

• Nguyên nhân thường gặp: Cáp bị cọ sát liên tục vào thành máng cáp, nền bê tông, đường ray hoặc kết cấu thép của cổng trục do đoạn võng cáp quá lớn hoặc rulo thu cáp không kịp thời.

• Cách kiểm tra & Xử lý: Kiểm tra lại hành trình chạy xem cáp có bị quệt vào dầm thép hay vật cản không. Cần điều chỉnh tăng lực căng của rulo (tăng nấc lò xo hoặc tăng torque motor) để nâng độ cao của đoạn cáp võng, tránh cho cáp chạm đất khi di chuyển tốc độ cao.

1.4 Tang cuốn bị kẹt, quay nặng hoặc phát tiếng ồn bất thường

• Hiện tượng nhận biết: Tang cuốn quay giật cục, phát ra tiếng kêu két két rùng rợn hoặc lộc cộc khi hoạt động.

• Nguyên nhân thường gặp:

  • Bạc đạn (vòng bi) gối đỡ trục rulo bị vỡ, khô mỡ bôi trơn do nước mưa hoặc bụi công nghiệp xâm nhập.

  • Bulong liên kết chân rulo với kết cấu bị lỏng gây lệch tâm trục.

  • Có dị vật (đá, giẻ lau, xỉ hàn) rơi vào khe hở giữa tang quay và phần khung cố định.

• Cách kiểm tra & Xử lý: Ngắt nguồn điện, tháo xả cáp để quay thử tang bằng tay xem có bị sượng không. Tiến hành thay mới bạc đạn có nắp chặn bụi chuẩn (chuẩn nắp nhựa 2RS hoặc nắp sắt ZZ), bổ sung mỡ chịu nhiệt và siết chặt lại toàn bộ hệ thống bulong liên kết.

Đề xuất: Hướng dẫn chi tiết cách tính toán chiều dài và lực kéo cáp trong hệ thống rulo cuốn cáp điện

2.Các lỗi về điện, động cơ và vành góp tiếp điện (Slip Ring)

VNID – Cung cấp các dịch vụ sửa chữa, lắp đặt, bảo trì, bảo dưỡng các thiết bị, phụ kiện nâng hạ Tại Việt Nam



Hệ thống điện của rulo quyết định tính liên tục của nguồn cấp. Các lỗi ở phần này thường khó phát hiện hơn do nằm ẩn bên trong hộp kín.

Sơ đồ chuỗi sự cố hệ thống điện rulo:

[Mòn chổi than/Bụi bẩn] -> [Phóng tia lửa điện] -> [Oxy hóa vành đồng] -> [Mất nguồn chập chờn / Cháy pha]

2.1 Slip ring (vành góp điện) tiếp điện chập chờn, mất pha

• Hiện tượng nhận biết: Hệ thống cấp điện cầu trục hoạt động lúc được lúc không. Đang chạy thì cầu trục dừng đột ngột, báo lỗi mất pha trên biến tần, hoặc đo điện áp đầu ra tại tủ điều khiển bị sụt áp mạnh.

• Nguyên nhân thường gặp:

  • Lỗi slip ring rulo cáp phần lớn xuất phát từ việc chổi than bị mòn hết phần block carbon, lò xo ép chổi than bị nhão không còn đủ lực đẩy.

  • Bề mặt vành đồng tiếp điện bị bám bụi than, bụi công nghiệp ẩm ướt dẫn đến phóng tia lửa điện, tạo thành các vết cháy xém, rỗ bề mặt hoặc bị oxy hóa tạo lớp cách điện.

• Cách kiểm tra & Xử lý:

  • Mở nắp bảo vệ hộp vành góp, dùng đồng hồ vạn năng đo thông mạch từ đầu cáp vào đến đầu cáp ra trong khi quay nhẹ rulo.

  • Nếu chổi than mòn quá 2/3 chiều dài ban đầu, tiến hành thay mới. Dùng chai xịt vệ sinh mạch điện chuyên dụng (như RP7 hoặc CRC) để tẩy sạch bụi bẩn, dùng giấy nhám mịn (độ hạt > 400) đánh bóng lại bề mặt vành đồng bị rỗ.

2.2 Rulo không tự thu cáp hoặc lực thu cáp quá yếu

• Hiện tượng nhận biết: Khi thiết bị chạy lùi về phía điểm cấp nguồn, cáp điện không được cuộn lại mà đùn đống dưới sàn, rulo đứng im hoặc quay rất chậm.

• Nguyên nhân thường gặp:

  • Đối với rulo kiểu lò xo (Spring Reel): Lò xo cót bên trong bị mỏi do quá tuổi thọ, bị giãn nấc hoặc đã bị đứt gãy hoàn toàn.

  • Đối với rulo dùng động cơ torque (Torque Motor Reel): Lỗi torque motor rulo cáp thường do cuộn dây stator bị om do quá nhiệt dẫn đến suy giảm lực từ, hoặc cài đặt điện áp điều khiển moment xoắn tại bộ biến đổi (torque controller) quá thấp.

• Cách kiểm tra & Xử lý:

  • Với rulo lò xo: Thử tăng thêm 1 - 2 vòng cót dự phòng. Nếu tang vẫn không chuyển động, bắt buộc phải tháo rulo để thay cụm lò xo cót mới.

  • Với rulo động cơ: Kiểm tra dòng điện của motor bằng ampe kìm. Nếu dòng tăng cao mà motor không quay, cần kiểm tra kẹt cơ khí hoặc quấn lại cuộn dây motor nếu đã bị cháy om.

2.3 Motor rulo bị nóng quá mức hoặc cháy cuộn dây

• Hiện tượng nhận biết: Vỏ động cơ rulo nóng rát (nhiệt độ trên 80 độ C), có mùi khét của sơn cách điện, aptomat bảo vệ rulo bị nhảy liên tục.

• Nguyên nhân thường gặp:

  • Cơ cấu cơ khí bị kẹt khiến motor rơi vào tình trạng ngậm điện kéo dài (quá tải rotor dòng ngắn mạch).

  • Thiết bị chạy với tần suất quá cao (chế độ làm việc ED lớn hơn thông số thiết kế của motor).

  • Điện áp cấp vào motor bị lệch pha hoặc sụt áp mạnh.

• Cách kiểm tra & Xử lý: Dùng đồng hồ đo điện trở cách điện (Megomet) kiểm tra độ cách điện của cuộn dây với vỏ. Tìm và xử lý triệt để các điểm kẹt cơ khí trước khi tiến hành quấn lại hoặc thay thế motor mới.

2.4 Rulo hoạt động không đồng bộ với chuyển động của cầu trục

• Hiện tượng nhận biết: Tốc độ quấn cáp của rulo nhanh hơn hoặc chậm hơn tốc độ di chuyển thực tế của cổng trục/cầu trục, gây ra tình trạng cáp lúc thì bị giật căng như dây đàn, lúc thì bị trùng quá mức.

• Nguyên nhân thường gặp: Chọn sai tỷ số truyền của hộp giảm tốc rulo, chọn sai model rulo so với tốc độ chạy của xe, hoặc mạch điều khiển biến tần rulo chưa đồng bộ với biến tần chân chạy của thiết bị chính.

• Cách xử lý: Tính toán lại vận tốc tuyến tính của tang cuốn

(với D là đường kính quấn cáp, n là tốc độ vòng của trục rulo) để đồng bộ với tốc độ xe chạy. Nếu dùng biến tần, cần setup lại thời gian tăng tốc/giảm tốc (Acceleration/Deceleration time) của rulo trùng khớp với động cơ chân chạy của cầu trục.



3.Cẩm nang bảo trì và nâng cao tuổi thọ hệ thống rulo cuốn cáp

Hình ảnh rulo cuốn cáp điện sau khi VNID tiến hành tháo dỡ cáp để bảo trì

Để hạn chế tối đa các lỗi nêu trên, bộ phận cơ điện của nhà máy cần tuân thủ nghiêm ngặt quy trình bảo trì rulo cuốn cáp định kỳ và loại bỏ các thói quen vận hành sai lầm dưới đây.

3.1 Những sai lầm phổ biến khi sử dụng rulo cuốn cáp điện

• Dùng cáp điện thông thường để tiết kiệm chi phí: Đây là sai lầm kinh điển. Cáp thông thường (như loại cáp Cu/PVC/PVC cố định) có lõi đồng sợi to và cứng, vỏ bọc không chịu được lực căng và uốn liên tục. Chỉ sau vài tuần vận hành, sợi cáp sẽ bị mỏi cơ học, đứt ngầm bên trong gây mất nguồn diện diện rộng mà rất khó tìm ra vị trí đứt.

• Bỏ qua bước vệ sinh định kỳ hộp vành góp (slip ring): Hộp slip ring thường được thiết kế kín, khiến kỹ sư bảo trì có tâm lý "ngại mở". Bụi bẩn tích tụ lâu ngày gặp không khí ẩm sẽ biến thành chất dẫn điện, gây phóng điện giữa các vành pha với nhau.

• Tăng nấc lò xo quá giới hạn an toàn: Khi thấy rulo lò xo thu cáp yếu, nhiều thợ bảo trì tiến hành tăng thêm nhiều vòng cót. Việc này khiến lò xo luôn bị ép ở trạng thái giới hạn giới hạn đàn hồi, dẫn đến việc gãy cót đột ngột khi thiết bị chạy ra xa nhất.

3.2 Quy trình bảo trì rulo cuốn cáp tiêu chuẩn từ chuyên gia VNID

Chu kỳ	Hạng mục cần thực hiện	Tiêu chuẩn đạt yêu cầu
Hàng tuần	* Kiểm tra trực quan bề mặt vỏ cáp điện. * Nghe tiếng ồn khi rulo quay.	* Vỏ cáp không bong tróc, không có vết khía sâu. * Rulo quay êm, không rung lắc mạnh.
Hàng tháng	* Mở hộp slip ring vệ sinh bụi carbon. * Kiểm tra độ mòn chổi than. * Kiểm tra độ võng của cáp.	* Bề mặt vành đồng sáng bóng, không rỗ. * Chổi than dài > 15 mm, lò xo ép đều. * Cáp không quệt xuống nền sàn.
Hàng quý (3 tháng)	* Kiểm tra dòng điện động cơ rulo. * Kiểm tra nhiệt độ vòng bi gối đỡ. * Siết lại bulong chân đế.	* Dòng điện nằm trong dải định mức cho phép. * Nhiệt độ gối đỡ < 65 độ C. * Các liên kết cơ khí chắc chắn.



3.3 Khi nào nên sửa chữa và khi nào nên thay mới rulo cuốn cáp?

• Trường hợp nên sửa chữa: Hỏng chổi than, mòn vành góp ở mức độ nhẹ (có thể vớt lại trên máy tiện), hỏng vòng bi gối đỡ, cháy cuộn dây motor hoặc đứt lò xo đơn lẻ. Đây là những module có thể thay thế rời, giúp tiết kiệm chi phí cho nhà máy.

• Trường hợp bắt buộc nên thay mới: Khung tang cuốn bị vỡ, móp méo biến dạng nghiêm trọng do va đập ngoại lực; hệ thống trục chính bị cong vênh hoàn toàn; hoặc cụm rulo lò xo cũ đã han rỉ mục nát vỏ bảo vệ. Việc cố tình gá hàn sửa chữa trong những trường hợp này tiềm ẩn nguy cơ rulo rơi tự do từ trên cao xuống rất nguy hiểm.



4.Giải pháp sửa chữa và cung cấp hệ thống rulo cuốn cáp điện uy tín – VNID

VNID – Dịch vụ tận tâm, kĩ sư tận tình, đem lại giá trị dài hạn cho chủ đầu tư

Khi hệ thống cấp điện chuyển động của bạn gặp sự cố, việc tự sửa chữa mà không nắm vững thông số kỹ thuật đôi khi lại khiến lỗi nặng hơn (như quấn sai chiều lò xo gây gãy cót, cấu hình sai bộ điều khiển torque gây cháy motor).

Với vị thế là đơn vị chuyên sâu trong lĩnh vực chế tạo thiết bị nâng hạ và hệ thống cấp điện công nghiệp, VNID mang đến giải pháp toàn diện cho hệ thống rulo cuốn cáp của bạn:

• Khảo sát & Khắc phục sự cố khẩn cấp: Đội ngũ kỹ sư hiện trường của chúng tôi luôn sẵn sàng có mặt để chẩn đoán lỗi, đo đạc thông số, sửa chữa rulo cuốn cáp điện nhanh chóng, đưa dây chuyền của bạn trở lại hoạt động sớm nhất.

• Cung cấp vật tư thay thế chính hãng: VNID phân phối đầy đủ phụ kiện rulo: vành góp điện (slip ring), chổi than chuyên dụng, lò xo cót chịu lực, motor torque và các dòng cáp điện chuyển động chống xoắn vỏ cao su nhập khẩu từ các thương hiệu hàng đầu thế giới.

• Tư vấn nâng cấp hệ thống: Nếu hệ thống rulo lò xo cũ của bạn liên tục hỏng do quá tải hành trình, kỹ sư VNID sẽ tính toán thiết kế lại, chuyển đổi sang hệ thống rulo động cơ torque hoặc rulo điều khiển bằng biến tần hiện đại, vận hành êm ái và bền bỉ hơn.
