Bí Ẩn Torque Motor Trong Rulo Cuốn Cáp Điện: Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế
Trong các hệ thống thiết bị nâng hạ và di chuyển công nghiệp như cầu trục, cổng trục hay xe transfer car, bài toán cấp nguồn di động luôn là một thách thức kỹ thuật lớn. Làm sao để sợi cáp điện công suất lớn có thể co duỗi liên tục theo hành trình dài hàng chục, hàng trăm mét mà không bị trùng, không bị căng đứt và luôn gọn gàng? Câu trả lời hoàn hảo nhất chính là hệ thống rulo cuốn cáp dùng motor, cụ thể là dòng động cơ mô-men xoắn chuyên dụng. Vậy torque motor hoạt động như thế nào trong hệ thống này và tại sao nó lại là "trái tim" giúp toàn bộ hệ thống cấp điện di động vận hành bền bỉ? Với tư cách là một kỹ sư cơ - điện có nhiều năm lăn lộn tại các công trường và nhà xưởng, tôi sẽ cùng bạn mổ xẻ chi tiết công nghệ này qua bài viết dưới đây.
1. Torque motor trong rulo cuốn cáp điện: Định nghĩa và sự khác biệt cốt lõi
1.1. Torque motor là gì?
Hình ảnh thiết bị - Rulo cuốnc cáp điện kiểu động cơ – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc
Torque motor (hay còn gọi là động cơ mô-men xoắn) là một dòng động cơ đặc biệt, được thiết kế để có thể hoạt động liên tục ở trạng thái bị hãm (stall torque) hoặc quay với tốc độ rất thấp mà không bị cháy do quá nhiệt. Khác với motor thông thường vốn tối ưu hóa về tốc độ vòng quay, loại motor này được chế tạo để tối ưu hóa lực kéo (mô-men xoắn).
1.2. Vì sao rulo cuốn cáp lại cần đến torque motor?
Khi thiết bị di chuyển (như cầu trục hoặc xe transfer car) chạy lại gần hoặc ra xa điểm cấp nguồn, tang cuốn cáp cần phải thu hoặc nhả cáp một cách chủ động.
-
Nếu dùng motor thông thường, khi xe dừng lại nhưng lô cuốn vẫn cố quay, motor sẽ bị kẹt dòng và cháy ngay lập tức.
-
Ngược lại, motor torque trong cable reel cho phép trục động cơ bị trì kéo, chạy chậm lại hoặc thậm chí là quay ngược dưới tác động của lực kéo từ bên ngoài mà vẫn duy trì một lực giữ ổn định, bảo vệ an toàn tuyệt đối cho sợi cáp.
1.3. Sự khác biệt giữa torque motor và motor tiêu chuẩn
Để bạn dễ hình dung, tôi đã tổng hợp bảng so sánh nhanh dưới đây:
|
Tiêu chí |
Động cơ điện thông thường (Standard Motor) |
Động cơ mô-men xoắn (Torque Motor) |
|---|---|---|
|
Trạng thái giữ tải (Stall) |
Bị quá dòng, phát nhiệt cực nhanh và cháy nổ nếu không ngắt điện. |
Chịu được trạng thái hãm quay liên tục mà không hỏng hóc. |
|
Đặc tính Tốc độ - Mô-men |
Mô-men xoắn thay đổi lớn tùy theo tốc độ; tối ưu ở tốc độ định mức. |
Mô-men xoắn cao nhất khi tốc độ bằng 0; giảm dần khi tốc độ tăng lên. |
|
Hệ thống làm mát |
Cánh quạt cơ khí gắn liền trục (hiệu quả giảm khi chạy chậm). |
Sử dụng quạt cưỡng bức chạy nguồn độc lập (luôn mát dù trục đứng yên). |
1.4. Ứng dụng thực tế trong hệ thống cấp điện di động
Nhờ những đặc tính độc bản này, cable reel torque motor trở thành linh kiện không thể thay thế trong các hệ thống cấp điện cầu trục, cổng trục bốc xếp cảng biển (RTG, RMG), xe di chuyển phôi (transfer car) công nghiệp nặng, và các thiết bị khai thác mỏ có hành trình di chuyển dài.
Tìm kiếm: So sánh rulo cuốn cáp điện kiểu động cơ với ray điện an toàn
2. Nguyên lý torque motor trong cable reel: Cơ chế cuốn - nhả tự động
Rulo cuốn cáp điện VKLIFT chính hãng – VNID
Để hiểu rõ torque motor hoạt động như thế nào trong một chu kỳ làm việc, chúng ta cần phân tích sâu vào mối liên hệ giữa tốc độ di chuyển của thiết bị và lực kéo của sợi cáp. Nguyên lý torque motor dựa trên đường đặc tính cơ mềm dốc đứng.
2.1. Cơ chế tạo mô-men xoắn liên tục và duy trì lực căng cáp
Động cơ torque luôn được cấp điện trong suốt quá trình hệ thống máy móc vận hành. Nó luôn sinh ra một xu hướng (mô-men) muốn quấn cáp vào trong lô. Khi thiết bị đứng yên, motor không quay nhưng vẫn sinh lực kéo để giữ sợi cáp không bị võng. Lực căng này được tính toán khoa học để vừa đủ giữ thẳng cáp mà không làm giãn hay đứt lõi đồng bên trong.
2.2. Nguyên lý hoạt động khi thiết bị di chuyển tiến và lùi
Vận hành thực tế của motor cuốn nhả cáp điện được chia làm hai trạng thái đối nghịch:
-
Trạng thái Cuốn cáp (Thiết bị chạy lùi về phía tâm nguồn): Lúc này, sợi cáp có xu hướng bị trùng xuống. Lực cản từ sợi cáp giảm đi, nhỏ hơn mô-men xoắn của motor. Ngay lập tức, torque motor sẽ quay để thu cáp vào tang trống. Khi đường kính cuộn cáp tăng lên (đòi hỏi lực kéo lớn hơn), tốc độ quay của motor tự động giảm xuống để tăng mô-men xoắn, đảm bảo tốc độ cuốn luôn đồng bộ với tốc độ di chuyển của xe.
-
Trạng thái Nhả cáp (Thiết bị chạy tiến ra xa tâm nguồn): Di chuyển của cầu trục hoặc xe transfer car sẽ kéo căng sợi cáp. Lực kéo cơ học từ xe lớn hơn mô-men xoắn định mức của động cơ. Lúc này, một hiện tượng thú vị xảy ra: torque motor bị kéo ngược (quay theo chiều ngược lại với chiều điện trường). Dù bị quay ngược, motor vẫn liên tục ghì lại một lực ổn định, đóng vai trò như một bộ phanh hãm thông minh giúp sợi cáp nhả ra một cách có kiểm soát, không bị hiện tượng bung rối tự do.
2.3. Vai trò quyết định của bộ vành góp điện (Slip Ring)
Khi tang cuốn quay liên tục hàng chục vòng, nếu nối dây điện trực tiếp từ nguồn vào cáp động lực thì dây sẽ bị xoắn vặn và đứt ngay lập tức. Đây là lúc bộ slip ring (vành góp điện) phát huy tác dụng. Phần chổi than đứng yên nối với nguồn điện nhà xưởng, phần vành đồng quay theo tang trống và nối với cáp điện di động, giúp truyền tải năng lượng liên tục không góc chết.
Tìm kiếm: Slipring trong rulo cuốn cáp điện là gì?
3. Cấu tạo chi tiết hệ thống rulo cuốn cáp dùng torque motor
Một hệ thống rulo cuốn cáp dùng motor hoàn chỉnh trong công nghiệp không chỉ có riêng động cơ, mà nó là sự phối hợp cơ - điện chính xác của nhiều bộ phận cấu thành:
Sơ đồ cấu tạo cơ bản của Rulo cuốn cáp điện kiểu động cơ - VNID
-
Torque Motor: Thường tích hợp sẵn hệ thống quạt làm mát cưỡng bức (chạy nguồn độc lập) phía sau đuôi để giải nhiệt liên tục, kể cả khi động cơ đang ở trạng thái đứng yên giữ tải.
-
Hộp giảm tốc (Gearbox): Chuyển đổi tốc độ cao của motor thành tốc độ quay phù hợp với vận tốc xe di chuyển, đồng thời khuếch đại mô-men xoắn lên gấp nhiều lần để đủ sức kéo những sợi cáp nặng hàng trăm kilogram.
-
Tang cuốn cáp (Reel Drum): Nơi chứa cáp, được chế tạo bằng thép mạ kẽm hoặc sơn tĩnh điện chống ăn mòn. Tang cuốn có thể thiết kế dạng cuốn đơn (Mono-spiral) hoặc cuốn dạng trụ tròn rộng tùy thuộc vào chiều dài hành trình.
-
Bộ vành góp điện (Slip ring assembly): Nằm cách điện hoàn toàn trong hộp bảo vệ riêng biệt, chống thâm nhập nước và bụi bẩn (tiêu chuẩn thường từ IP55 đến IP66).
-
Cáp điện chuyên dụng: Loại cáp chịu lực căng, có vỏ bọc cao su Neoprene hoặc Polyurethane (PUR) độ bền cao, lõi đồng nhiều sợi mềm để chịu được uốn cong liên tục.
-
Bộ dẫn hướng cáp (Guide Roller/Roller Arm): Hệ thống các con lăn định vị giúp điều hướng sợi cáp đi vào tang cuốn đúng rãnh, tránh bị chồng chéo hay ma sát trực tiếp vào thành kết cấu cơ khí.
3.1. Ưu điểm nổi bật của hệ thống
-
Hành trình làm việc cực dài (có thể lên tới hơn 200m), vượt trội hoàn toàn so với hệ rulo lò xo.
-
Lực căng cáp luôn ổn định trên toàn bộ hành trình, giúp kéo dài tuổi thọ cáp điện rõ rệt.
-
Khả năng làm việc trong môi trường khắc nghiệt: bụi bặm, cảng biển, nhiệt độ cao trong nhà máy thép.
3.2. Nhược điểm và một số lỗi thường gặp
-
Chi phí đầu tư ban đầu cao hơn so với hệ thống cấp điện kiểu sâu đo (festoon system) hoặc rulo lò xo.
-
Lỗi cháy quạt cưỡng bức: Nếu quạt làm mát độc lập bị hỏng mà người vận hành không phát hiện, torque motor sẽ bị om nhiệt và cháy sau vài giờ hoạt động liên tục.
Tìm kiếm: Các lỗi thường gặp của rulo cuốn cáp điện
4. Thực tế vận hành: Khi nào nên ứng dụng và lưu ý kỹ thuật từ chuyên gia

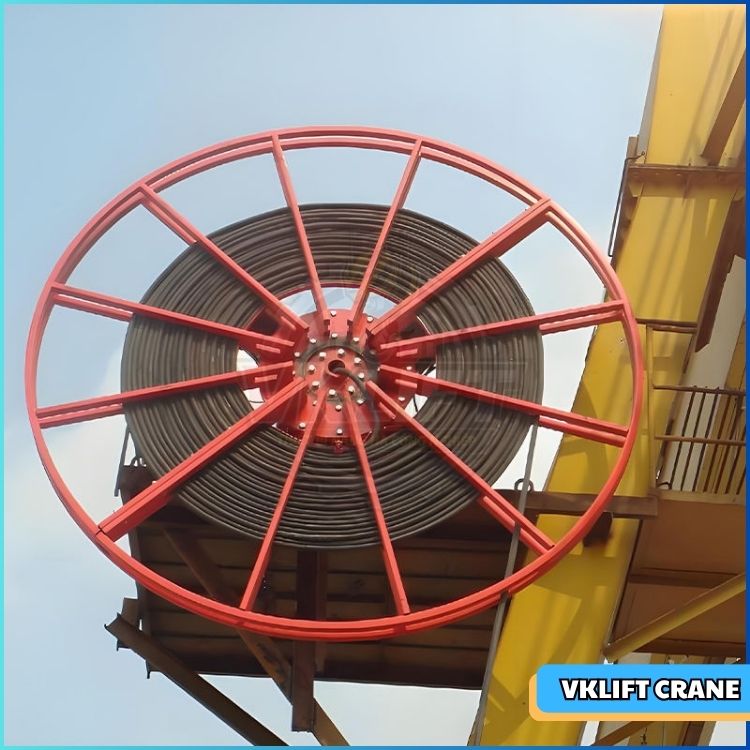

Rulo cuốn cáp điện kiểu động cơ sử dụng trong cổng trục 25 Tấn - VNID
4.1. Ví dụ thực tế tại các nhà máy
Trong một dự án lắp đặt hệ thống cấp điện cho rulo cuốn cáp cho transfer car di chuyển giữa hai phân xưởng đúc có chiều dài hành trình 120 mét tại Hải Phòng, nếu sử dụng hệ rulo lò xo (spring cable reel) thì lực lò xo sẽ bị yếu dần ở cuối hành trình và rất nhanh mỏi, gây trùng cáp. Khi chuyển sang dùng hệ thống cable reel torque motor, sợi cáp động lực 3 x 16 + 1 x 10
luôn được giữ căng đều tăm tắp, xe chạy êm ái với tốc độ 40m/phút mà không hề gặp sự cố cơ khí nào.
[Tâm nguồn điện]
<====== Xe Transfer Car (Nhả cáp - Motor bị kéo ngược) ======
====== Xe Transfer Car (Cuốn cáp - Motor quay thu dây) =====>
|---------------------- Hành trình dài > 100m ----------------------|
4.2. Khi nào bạn nên chọn rulo cuốn cáp torque motor?
Kỹ sư cơ điện nên ưu tiên lựa chọn giải pháp này trong các trường hợp:
-
Chiều dài hành trình di chuyển lớn hơn 30 mét (vượt quá khả năng kinh tế và kỹ thuật của hệ lò xo).
-
Tiết diện cáp điện lớn, nặng (cáp nguồn động lực công suất cao cho cầu trục dầm đôi tải trọng lớn).
-
Tốc độ di chuyển của thiết bị cao (> 30 m/phút).
4.3. Các lưu ý kỹ thuật sống còn khi lựa chọn torque motor
Để hệ thống hoạt động trơn tru, khi tính toán và đặt hàng thiết bị, bạn cần cung cấp chính xác các thông số sau cho nhà cung cấp:
-
Trọng lượng và kích thước cáp: Đường kính ngoài (OD) và khối lượng trên mỗi mét tới của cáp điện.
-
Tốc độ di chuyển lớn nhất: Để tính toán tỉ số truyền của hộp giảm tốc sao cho tốc độ cuốn đuổi kịp tốc độ thiết bị.
-
Vị trí đặt nguồn cấp: Nguồn cấp nằm ở đầu hành trình hay ở giữa hành trình (giữa hành trình giúp giảm một nửa chiều dài cáp cần quấn).
-
Chu kỳ làm việc (Duty Cycle): Thiết bị chạy liên tục (như cổng trục container) hay chạy gián đoạn để lựa chọn chế độ làm việc của motor (S4/S5).
Tìm kiếm: Cách lựa chọn cáp điện phù hợp cho rulo cuốn cáp điện
5. VNID – Đơn vị cung cấp giải pháp rulo cuốn cáp điện công nghiệp uy tín hàng đầu
VNID – Cung cấp đa dạng các loại rulo cuốn cáp điện phù hợp với mọi ngành nghề và mọi lĩnh vực
Qua những phân tích kỹ thuật chuyên sâu trên, có thể thấy hệ thống rulo cuốn cáp sử dụng torque motor là một giải pháp công nghệ cao, đòi hỏi sự chính xác tuyệt đối trong khâu tính toán thiết kế và chế tạo cơ khí phụ trợ. Việc lựa chọn sai công suất động cơ hoặc sai tỷ số truyền hộp giảm tốc sẽ dẫn đến hậu quả đứt cáp, treo máy, gây thiệt hại lớn cho tiến độ sản xuất của nhà máy.
Thấu hiểu sâu sắc những bài toán kỹ thuật thực tế đó, Thương hiệu VNID (VNID.VN) tự hào là đơn vị tiên phong chuyên cung cấp các giải pháp:
-
Hệ thống rulo cuốn cáp điện cầu trục, cổng trục, xe transfer car chính hãng, thiết kế tối ưu riêng theo từng mặt bằng nhà xưởng.
-
Cung cấp đầy đủ phụ kiện thay thế chất lượng cao: torque motor, bộ vành góp điện (slip ring), hộp giảm tốc chuyên dụng, cáp cao su chịu lực căng.
-
Dịch vụ khảo sát, tính toán công suất, cải tạo hệ thống cấp điện di động cũ sang hệ rulo motor hiện đại.
Với đội ngũ kỹ sư dày dặn kinh nghiệm thực chiến, VNID không chỉ bán sản phẩm, chúng tôi mang đến cho quý khách hàng một giải pháp vận hành ổn định, tăng tuổi thọ cáp và cấp điện an toàn tuyệt đối cho các thiết bị nâng hạ công nghiệp nặng.
Bạn đang gặp trục trặc với hệ thống cấp điện di động cũ? Hoặc cần tư vấn thiết kế rulo cuốn cáp torque motor cho dự án cầu trục, xe transfer car sắp tới?
-
Hãy liên hệ ngay với VNID để nhận tư vấn kỹ thuật chuyên sâu và báo giá tối ưu nhất!
-
Tìm kiếm: Các yếu tố ảnh hướng đến giá cả rulo cuốn cáp điện công nghiệp
