CÁCH TÍNH ĐỘ VÕNG DẦM CẦU TRỤC THEO TIÊU CHUẨN KỸ THUẬT

Trong thiết kế cầu trục công nghiệp, bên cạnh điều kiện bền (ứng suất cho phép), điều kiện độ cứng – cụ thể là độ võng của dầm chính – là tiêu chí bắt buộc phải kiểm soát nghiêm ngặt. Thực tế cho thấy nhiều hệ thống cầu trục vẫn “đủ bền” theo tính toán ứng suất nhưng lại gặp sự cố vận hành do độ võng vượt giới hạn tiêu chuẩn, gây rung lắc, lệch ray, giảm tuổi thọ thiết bị.

Trong phần nội dung dưới đây, chúng ta sẽ đi sâu vào bản chất cơ học của độ võng dầm cầu trục, các tiêu chuẩn kỹ thuật liên quan và phương pháp tính toán theo cơ sở lý thuyết kết cấu hiện đại.

1. Tổng Quan Về Độ Võng Dầm Cầu Trục

1.1. Khái niệm độ võng trong kết cấu thép

VNID – Đơn vị cung cấp & lắp đặt cầu trục chất lượng cao tại Việt Nam

Độ võng (Deflection) là đại lượng biểu thị chuyển vị thẳng đứng của dầm dưới tác dụng của tải trọng. Trong cầu trục, độ võng chủ yếu xảy ra ở dầm chính khi chịu tải nâng, trọng lượng xe con và bản thân kết cấu.

Về mặt cơ học, độ võng phát sinh do biến dạng đàn hồi của vật liệu theo định luật Hooke, phụ thuộc vào:

• Mô đun đàn hồi của vật liệu (E)

• Mô men quán tính tiết diện (I)

• Chiều dài nhịp dầm (L)

• Dạng và vị trí tải trọng

Cần phân biệt:

• Võng đàn hồi: biến dạng phục hồi khi bỏ tải.

• Võng dư: biến dạng vĩnh viễn do vượt quá giới hạn đàn hồi.

• Võng tức thời: xảy ra ngay khi có tải.

• Võng dài hạn: tích lũy theo thời gian do chu kỳ tải lặp lại.

Trong cầu trục công nghiệp, độ võng được kiểm soát nghiêm ngặt vì tải trọng thường xuyên thay đổi và lặp lại với cường độ cao.

1.2. Vai trò của kiểm soát độ võng trong cầu trục

Độ võng không chỉ là vấn đề thẩm mỹ kết cấu mà ảnh hưởng trực tiếp đến:

• Độ thẳng ray xe con

• Độ tiếp xúc bánh xe – ray

• Ổn định chuyển động của tải

• Mức độ rung động trong vận hành

Nếu độ võng vượt giới hạn:

• Xe con có thể bị “trôi” về giữa nhịp

• Tăng mài mòn bánh xe

• Tăng tải lệch lên gối đỡ

• Phát sinh ứng suất phụ trong mối hàn

Điểm quan trọng cần nhấn mạnh:

Một dầm “đủ bền” nhưng “không đủ cứng” vẫn được xem là thiết kế không đạt yêu cầu kỹ thuật.

1.3. Nguyên nhân gây võng dầm cầu trục

Độ võng phụ thuộc vào nhiều yếu tố:

1. Nhịp dầm lớn (L tăng → võng tăng theo L³ hoặc L⁴).

2. Tiết diện dầm không đủ mô men quán tính.

3. Tải trọng động chưa được xét đầy đủ.

4. Sai số chế tạo làm giảm độ cứng thực tế.

5. Mối hàn không đạt chất lượng gây giảm khả năng truyền lực.

Trong thực tế sản xuất, sai lệch nhỏ trong chế tạo hoặc lắp đặt có thể làm kết quả tính toán lý thuyết không còn chính xác hoàn toàn.

1.4. Hậu quả khi độ võng vượt giới hạn

• Lệch ray và cong ray

• Nứt mỏi tại vùng gối tựa

• Tăng dao động khi nâng tải

• Giảm tuổi thọ dầm chính

Thiệt hại không chỉ nằm ở kết cấu mà còn ảnh hưởng đến toàn bộ hệ thống truyền động và cơ cấu nâng hạ.

2. Các Tiêu Chuẩn Kỹ Thuật Quy Định Giới Hạn Độ Võng

VNID – Thi công cầu trục an toàn, đúng tải trọng, đúng cam kết.



Việc tính toán độ võng phải tuân theo tiêu chuẩn kỹ thuật nhằm đảm bảo tính thống nhất và an toàn.

2.1. Tiêu chuẩn FEM (Châu Âu)

Theo hệ thống tiêu chuẩn FEM dành cho thiết bị nâng:

• Giới hạn độ võng thường áp dụng: L/700 hoặc L/800

• Phụ thuộc vào nhóm làm việc (M3 – M8)

• Phụ thuộc vào chế độ tải trọng

Với cầu trục làm việc cường độ cao, yêu cầu độ cứng khắt khe hơn.

2.2. Tiêu chuẩn ISO và EN

• ISO 4301: phân loại cầu trục theo chế độ làm việc

• EN 1993 (Eurocode 3): quy định tính toán kết cấu thép

Trong Eurocode, điều kiện kiểm soát độ võng thuộc nhóm trạng thái giới hạn sử dụng (SLS – Serviceability Limit State).

Điều kiện SLS đảm bảo thiết bị vận hành ổn định, không gây ảnh hưởng chức năng.

2.3. Tiêu chuẩn Việt Nam (TCVN)

TCVN về kết cấu thép và thiết bị nâng cũng quy định:

• Giới hạn võng theo tỷ lệ nhịp

• Kiểm soát trong quá trình thử tải

Thông thường, cầu trục công nghiệp tại Việt Nam áp dụng giới hạn:

• L/700 cho cầu trục thông dụng

• L/800 hoặc nhỏ hơn với hệ yêu cầu độ chính xác cao

2.4. So sánh các mức giới hạn phổ biến

Giới hạn	Mức độ yêu cầu	Ứng dụng
L/600	Trung bình	Nhà thép thông thường
L/700	Cao	Cầu trục tiêu chuẩn
L/800	Rất cao	Cầu trục chính xác



Cầu trục yêu cầu độ cứng cao hơn dầm nhà thép thông thường vì tải trọng di chuyển liên tục trên dầm.

3. Cơ Sở Lý Thuyết Và Công Thức Tính Độ Võng Dầm Cầu Trục

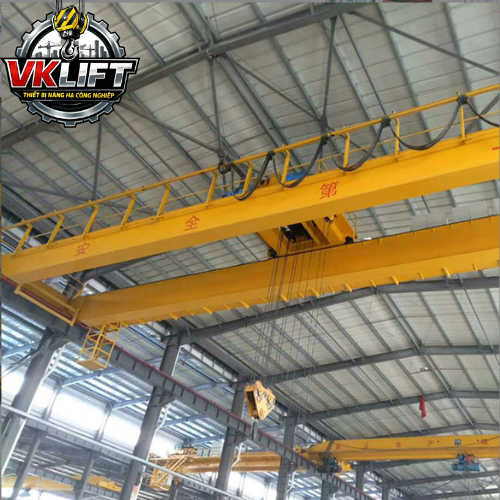

VNID – Hệ thống nâng hạ tối ưu, phù hợp từng mô hình nhà xưởng.



3.1. Mô hình tính toán dầm cầu trục

Trong thiết kế, dầm cầu trục thường được mô hình hóa:

• Dầm giản đơn hai gối

• Dầm liên tục nhiều nhịp

• Dầm hộp tổ hợp

Phần lớn cầu trục một nhịp được tính như dầm hai gối chịu tải tập trung di động.

3.2. Công thức tính độ võng với tải tập trung giữa nhịp

Với tải P đặt giữa nhịp:



Trong đó:

• f: độ võng lớn nhất

• P: tải trọng tác dụng

• L: chiều dài nhịp

• E: mô đun đàn hồi (~2.05×10⁵ MPa với thép)

• I: mô men quán tính tiết diện

Nhận xét quan trọng:

Độ võng tỷ lệ thuận với L³ → nhịp tăng 2 lần, võng tăng 8 lần.

3.3. Công thức với tải phân bố đều

Ở đây độ võng tỷ lệ với L⁴ → nhịp tăng nhỏ cũng làm võng tăng mạnh.

Điều này giải thích vì sao cầu trục nhịp lớn phải sử dụng dầm hộp cao và tiết diện lớn.

3.4. Vai trò quyết định của mô men quán tính (I)

Mô men quán tính là yếu tố quan trọng nhất quyết định độ cứng.

Tăng I bằng cách:

• Tăng chiều cao dầm

• Tăng bản cánh

• Thiết kế dầm hộp kín

Tăng chiều cao dầm hiệu quả hơn nhiều so với tăng bề dày bản cánh.

3.5. Tính độ võng có xét đến hệ số động

Trong thực tế, tải P phải nhân với hệ số động (1.1 – 1.4).

Tải tính toán:

Ptt = P × φ

Nếu bỏ qua hệ số này, độ võng thực tế sẽ lớn hơn tính toán.

3.6. Điều kiện kiểm tra

Sau khi tính được độ võng f, cần kiểm tra:

Nếu không đạt, cần:

• Tăng I

• Giảm nhịp

• Thay đổi tiết diện

Kết nối đến các phần tiếp theo

Sau khi hiểu rõ cơ sở lý thuyết và tiêu chuẩn, bước tiếp theo trong thiết kế thực tế là:

• Xác định tổ hợp tải đầy đủ

• Tính toán với phần mềm phân tích

• Kiểm tra thực tế khi thử tải

Ở phần sau của bài viết, chúng ta sẽ đi sâu vào quy trình tính toán thực tế và giải pháp kỹ thuật tối ưu độ võng dầm cầu trục, đồng thời phân tích các sai lầm phổ biến trong thiết kế.

4. Quy Trình Tính Toán Độ Võng Dầm Cầu Trục Trong Thực Tế

VNID – Thiết bị đạt chuẩn, kiểm định rõ ràng trước khi vận hành.



Trong môi trường công nghiệp, việc tính toán độ võng không chỉ dựa trên một công thức đơn lẻ mà là một quy trình kỹ thuật có hệ thống, đảm bảo tính chính xác và an toàn lâu dài.

4.1. Bước 1: Xác định đầy đủ thông số đầu vào

Các thông số cần thu thập bao gồm:

• Tải trọng nâng danh định (Q)

• Trọng lượng xe con

• Trọng lượng móc cẩu

• Trọng lượng bản thân dầm

• Nhịp cầu trục (L)

• Chế độ làm việc (theo phân loại FEM/ISO)

Lưu ý quan trọng:

Không được chỉ tính theo tải nâng danh định mà phải cộng thêm toàn bộ tải trọng thực tế tác dụng lên dầm.

4.2. Bước 2: Xác định tổ hợp tải bất lợi nhất

Cầu trục chịu tải di động, do đó phải xét:

• Xe con tại giữa nhịp (trường hợp võng lớn nhất)

• Tổ hợp tải tĩnh + tải động

• Hệ số va đập và hệ số động lực

Tải trọng tính toán:

Trong đó φ là hệ số động.

Sai lầm phổ biến là chỉ tính theo tải tĩnh mà không nhân hệ số động lực.

4.3. Bước 3: Tính mô men quán tính tiết diện (I)

Với dầm tổ hợp hàn, cần:

• Tính I theo trục trung hòa

• Xét ảnh hưởng bản cánh và bản bụng

• Kiểm tra ổn định cục bộ

Trong thực tế, dầm hộp kín cho giá trị I lớn và độ cứng xoắn tốt hơn so với dầm I thông thường.

Tăng chiều cao dầm có tác dụng cải thiện độ cứng mạnh nhất.

4.4. Bước 4: Tính độ võng lớn nhất

Áp dụng công thức phù hợp theo mô hình tải:

• Tải tập trung

• Tải phân bố

• Tổ hợp nhiều tải

Sau khi tính được độ võng f, tiến hành so sánh:

Nếu không đạt yêu cầu → bắt buộc điều chỉnh thiết kế.

4.5. Bước 5: Kiểm tra bằng mô phỏng số (FEA)

Trong các dự án cầu trục nhịp lớn hoặc tải trọng cao, kỹ sư thường sử dụng phân tích phần tử hữu hạn (FEA) để:

• Mô phỏng biến dạng toàn bộ kết cấu

• Phát hiện ứng suất tập trung

• Kiểm tra dao động

FEA giúp kiểm chứng lại kết quả tính toán lý thuyết và tối ưu khối lượng thép.

5. Giải Pháp Kiểm Soát Và Giảm Độ Võng Dầm Cầu Trục

Trong nhiều trường hợp, việc tối ưu độ võng giúp doanh nghiệp tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ thiết bị lên hàng chục năm.

5.1. Tối ưu tiết diện dầm ngay từ giai đoạn thiết kế

Nguyên tắc quan trọng:

• Tăng chiều cao dầm hiệu quả hơn tăng chiều dày bản cánh

• Phân bố vật liệu xa trục trung hòa để tăng I

• Tránh thiết kế “đủ bền nhưng thiếu cứng”

Thiết kế tối ưu giúp giảm võng mà không cần tăng quá nhiều khối lượng thép.

5.2. Ưu tiên sử dụng dầm hộp kín

So với dầm I:

• Dầm hộp có độ cứng xoắn cao

• Phân bố ứng suất đồng đều hơn

• Giảm rung động

Đặc biệt phù hợp với cầu trục tải trọng trung bình đến lớn.

5.3. Kiểm soát tải trọng động

Độ võng thực tế tăng mạnh khi có tải động.

Giải pháp:

• Sử dụng biến tần khởi động mềm

• Giảm gia tốc nâng

• Kiểm soát phanh

Giảm hệ số động lực đồng nghĩa giảm độ võng thực tế.

5.4. Kiểm soát chất lượng chế tạo

Sai số trong chế tạo có thể làm:

• Trục trung hòa lệch

• Giảm độ cứng thực tế

• Tăng võng so với tính toán

Do đó cần:

• Kiểm tra mối hàn

• Đảm bảo độ phẳng bản cánh

• Kiểm soát dung sai lắp đặt

5.5. Thử tải và đo kiểm sau lắp đặt

Theo quy định, cầu trục phải thử tải 125% tải danh định.

Trong quá trình thử tải:

• Đo độ võng thực tế

• So sánh với giá trị tính toán

• Kiểm tra biến dạng dư

Độ võng sau khi dỡ tải phải trở về gần giá trị ban đầu. Nếu còn võng dư lớn, kết cấu có thể đã vượt giới hạn đàn hồi.

6. Kết Luận & Giải Pháp Thiết Kế – Cung Cấp Cầu Trục Từ VNID

Qua toàn bộ phân tích chuyên sâu trên, có thể khẳng định:

• Độ võng dầm cầu trục là tiêu chí bắt buộc trong thiết kế theo trạng thái giới hạn sử dụng (SLS).

• Giới hạn phổ biến L/700 – L/800 đảm bảo vận hành ổn định và an toàn lâu dài.

• Thiết kế cầu trục không chỉ kiểm tra điều kiện bền mà phải kiểm tra nghiêm ngặt điều kiện độ cứng.

• Việc bỏ qua tải trọng động sẽ dẫn đến sai lệch lớn trong tính toán độ võng thực tế.
