Cách căn chỉnh ray cổng trục đúng kỹ thuật - VNID

1. Vì sao cần căn chỉnh ray cổng trục đúng kỹ thuật?

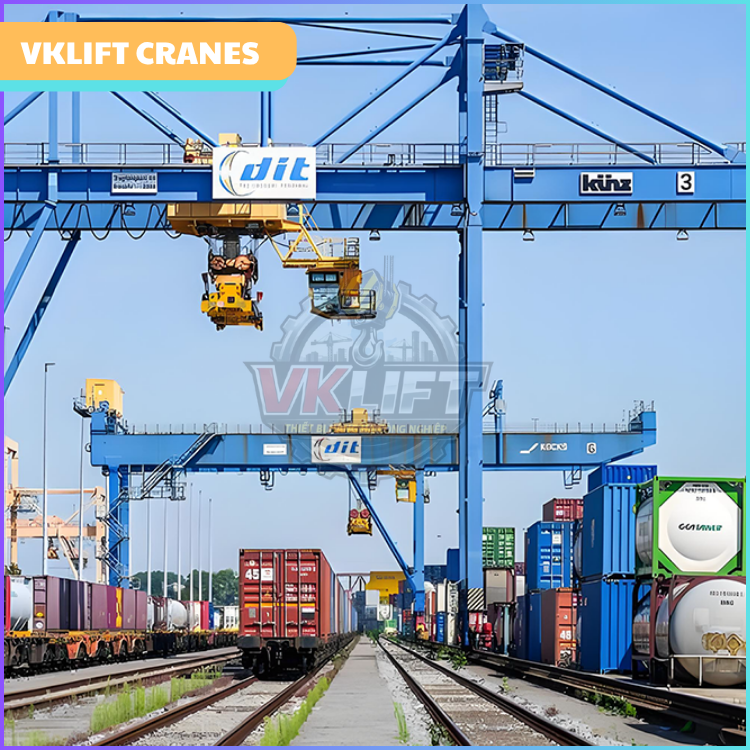

Ray di chuyển cầu trục – VNID

Trong hệ thống cổng trục, ray di chuyển đóng vai trò như “xương sống” quyết định sự ổn định và an toàn trong suốt quá trình vận hành. Tuy nhiên, trên thực tế, đây lại là hạng mục thường bị xem nhẹ hoặc thi công không đúng tiêu chuẩn ngay từ đầu, dẫn đến hàng loạt vấn đề phát sinh trong quá trình sử dụng.

Chỉ cần ray bị sai lệch một vài milimet cũng có thể gây ra những hậu quả nghiêm trọng như:

• Cổng trục di chuyển không êm, xuất hiện rung lắc

• Bánh xe bị mài mòn không đều, giảm tuổi thọ nhanh chóng

• Tăng tải cho motor và hệ truyền động

• Nguy hiểm hơn là nguy cơ trật bánh, gây mất an toàn lao động

Trong quá trình thực tế, không ít trường hợp doanh nghiệp chỉ phát hiện vấn đề khi thiết bị đã xuống cấp nghiêm trọng, chi phí sửa chữa tăng cao, thậm chí phải dừng toàn bộ hệ thống để xử lý.

Một điểm đáng chú ý là:
=> Phần lớn các sự cố liên quan đến hệ thống di chuyển của cổng trục đều bắt nguồn từ việc ray không được căn chỉnh đúng kỹ thuật.

Do đó, việc kiểm tra và căn chỉnh ray định kỳ không chỉ giúp thiết bị vận hành ổn định mà còn:

• Giảm thiểu chi phí bảo trì dài hạn

• Tăng tuổi thọ toàn bộ hệ thống

• Đảm bảo an toàn cho người vận hành và hàng hóa

Đối với các hệ thống cổng trục hoạt động ngoài trời hoặc trong môi trường khắc nghiệt (bụi, ẩm, hóa chất…), việc căn chỉnh ray lại càng quan trọng hơn, bởi nền móng và kết cấu rất dễ bị ảnh hưởng theo thời gian.

2. Tổng quan hệ thống ray cổng trục

Hình ảnh ray di chuyển cổng trục – VNID cung cấp

Để hiểu rõ vì sao cần căn chỉnh ray đúng kỹ thuật, trước tiên cần nắm được cấu tạo và vai trò của hệ thống ray trong toàn bộ cơ cấu cổng trục.

2.1. Ray cổng trục là gì?

Ray cổng trục là hệ thống đường dẫn được lắp đặt cố định trên nền móng hoặc dầm bê tông, có nhiệm vụ định hướng và chịu tải cho toàn bộ quá trình di chuyển của cổng trục.

Thông thường, ray được chế tạo từ thép chuyên dụng có độ cứng và khả năng chịu lực cao, đảm bảo đáp ứng tải trọng lớn và tần suất vận hành liên tục.

Tùy vào thiết kế và tải trọng, ray có thể có nhiều dạng khác nhau như:

• Ray vuông

• Ray chữ P

• Ray chuyên dụng cho cầu trục / cổng trục

2.2. Vai trò của hệ thống ray trong vận hành cổng trục

Hệ thống ray không chỉ đơn thuần là “đường chạy” mà còn ảnh hưởng trực tiếp đến:

🔹 Độ ổn định khi di chuyển

Ray thẳng, song song và đúng cao độ sẽ giúp cổng trục vận hành êm ái, không rung lắc.

🔹 Độ bền của bánh xe và cơ cấu truyền động

Nếu ray bị lệch:

• Bánh xe sẽ chịu lực không đều

• Dễ mòn lệch, nứt vỡ

• Ảnh hưởng đến motor, hộp số

🔹 Độ chính xác khi nâng hạ

Ray không chuẩn sẽ khiến cổng trục bị xô lệch khi di chuyển, ảnh hưởng đến vị trí nâng hạ và độ an toàn khi làm việc.

🔹 An toàn tổng thể hệ thống

Trong những trường hợp nghiêm trọng, ray sai lệch có thể dẫn đến:

• Trật bánh

• Lật thiết bị

• Tai nạn lao động nghiêm trọng

2.3. Các yếu tố kỹ thuật quan trọng của ray cổng trục

Một hệ thống ray đạt chuẩn cần đảm bảo các yếu tố:

• Độ thẳng: Ray không cong vênh

• Độ song song: Hai ray phải đồng đều theo toàn bộ chiều dài

• Cao độ: Không chênh lệch gây xoắn khung cổng trục

• Khoảng cách ray: Phù hợp với thiết kế bánh xe

=> Chỉ cần một trong các yếu tố trên không đạt, toàn bộ hệ thống có thể bị ảnh hưởng.

2.4. Thực tế triển khai tại công trình

Trong quá trình khảo sát thực tế, nhiều hệ thống cổng trục gặp tình trạng:

• Ray bị lún do nền móng yếu

• Sai lệch từ khâu thi công ban đầu

• Không được kiểm tra định kỳ

=> Đây chính là lý do vì sao việc căn chỉnh ray cổng trục đúng kỹ thuật không phải là lựa chọn, mà là yêu cầu bắt buộc nếu muốn hệ thống vận hành ổn định lâu dài.

3. Dấu hiệu nhận biết ray cổng trục bị lệch

VNID – Kỹ thuật chuẩn, công trình bền vững.



Trong thực tế vận hành, hệ thống ray hiếm khi “hỏng đột ngột” mà thường xuất hiện các dấu hiệu bất thường từ sớm. Tuy nhiên, nếu không có kinh nghiệm hoặc không để ý kỹ, nhiều đơn vị dễ bỏ qua những tín hiệu cảnh báo này.

Dưới đây là những dấu hiệu phổ biến nhất cho thấy ray cổng trục có thể đang bị sai lệch:

3.1. Cổng trục di chuyển bị rung lắc, giật cục

Đây là dấu hiệu dễ nhận biết nhất.

Khi ray không thẳng hoặc không song song:

• Bánh xe không tiếp xúc đều với bề mặt ray

• Lực phân bố không đồng đều

=> Kết quả:

• Cổng trục di chuyển không êm

• Xuất hiện rung lắc hoặc giật từng nhịp

Nếu tình trạng này kéo dài, không chỉ ảnh hưởng đến hiệu suất làm việc mà còn gây hư hỏng các bộ phận liên quan.

3.2. Bánh xe mòn lệch, mòn không đều

Một hệ thống ray chuẩn sẽ giúp bánh xe mòn đều theo thời gian.

Ngược lại, khi ray bị lệch:

• Một bên bánh xe chịu tải nhiều hơn

• Xuất hiện hiện tượng mòn lệch, mòn vẹt

=> Đây là dấu hiệu kỹ thuật rất quan trọng nhưng thường bị bỏ qua.

Nếu kiểm tra định kỳ và thấy bánh xe mòn bất thường, gần như chắc chắn hệ thống ray đang có vấn đề.

3.3. Xuất hiện tiếng ồn lớn khi vận hành

Ray sai lệch sẽ khiến:

• Bánh xe va đập vào ray

• Ma sát tăng cao

=> Tạo ra:

• Tiếng kêu kim loại

• Âm thanh “lạch cạch” hoặc “rít” khi di chuyển

Đây không chỉ là vấn đề khó chịu mà còn là dấu hiệu cảnh báo hệ thống đang làm việc trong điều kiện không ổn định.

3.4. Cổng trục bị xô lệch khi di chuyển

Trong một số trường hợp:

• Cổng trục có xu hướng lệch về một phía

• Khung bị xoắn nhẹ khi vận hành

=> Nguyên nhân thường do:

• Hai ray không song song

• Cao độ ray không đồng đều

Đây là tình trạng nguy hiểm, có thể dẫn đến:

• Tăng tải cho kết cấu thép

• Nguy cơ trật bánh nếu không xử lý kịp thời

3.5. Tăng tải bất thường cho motor và hệ truyền động

Khi ray bị lệch, hệ thống phải “gồng” để di chuyển:

• Motor hoạt động nặng hơn

• Dòng điện tăng cao

• Nhiệt độ motor tăng nhanh

=> Về lâu dài:

• Giảm tuổi thọ motor

• Tăng chi phí vận hành

Nếu bạn nhận thấy motor nóng nhanh hoặc tiêu thụ điện bất thường, rất có thể nguyên nhân không nằm ở motor mà đến từ hệ thống ray.

3.6. Cổng trục thường xuyên dừng đột ngột hoặc chạy không ổn định

Một số hệ thống hiện đại có cơ chế bảo vệ:

=> Khi phát hiện lực bất thường:

• Hệ thống sẽ tự ngắt

• Hoặc hoạt động không ổn định

Điều này dễ khiến người vận hành nhầm lẫn là lỗi điện, trong khi nguyên nhân gốc có thể đến từ ray bị sai lệch.

=> Tóm lại:
Nếu cổng trục của bạn xuất hiện 1 hoặc nhiều dấu hiệu trên, việc kiểm tra và căn chỉnh ray là điều cần thực hiện càng sớm càng tốt để tránh phát sinh hư hỏng lớn hơn.

4. Nguyên nhân khiến ray cổng trục bị sai lệch

VNID – Chuyên gia thiết kế và lắp đặt cầu trục, cổng trục.

Hiểu rõ nguyên nhân sẽ giúp bạn không chỉ khắc phục mà còn phòng tránh hiệu quả trong quá trình vận hành lâu dài.

Dưới đây là những nguyên nhân phổ biến nhất:

4.1. Thi công ban đầu không đúng kỹ thuật

Đây là nguyên nhân chiếm tỷ lệ rất cao trong thực tế.

Trong quá trình lắp đặt:

• Không kiểm soát chính xác độ thẳng và độ song song

• Không đảm bảo cao độ giữa hai ray

• Lắp đặt vội vàng, thiếu thiết bị đo chuyên dụng

=> Hệ quả:

• Ray sai lệch ngay từ đầu

• Càng vận hành càng lệch nhiều hơn

4.2. Nền móng bị lún hoặc biến dạng theo thời gian

Đối với cổng trục, đặc biệt là hệ thống ngoài trời:

• Nền móng chịu tải lớn

• Ảnh hưởng bởi thời tiết, mưa, độ ẩm

=> Sau một thời gian:

• Nền có thể bị lún không đều

• Dẫn đến ray bị thay đổi cao độ

Đây là nguyên nhân rất phổ biến nhưng thường khó phát hiện nếu không kiểm tra định kỳ.

4.3. Tải trọng làm việc không đồng đều

Trong quá trình vận hành:

• Cổng trục thường xuyên nâng lệch tải

• Phân bố tải không đều giữa hai bên

=> Lâu dần:

• Gây áp lực lệch lên hệ thống ray

• Làm biến dạng hoặc sai lệch vị trí ray

4.4. Bảo trì, kiểm tra không định kỳ

Nhiều doanh nghiệp chỉ sửa khi có sự cố, mà không có kế hoạch bảo trì rõ ràng.

=> Điều này dẫn đến:

• Sai lệch nhỏ không được phát hiện

• Tích tụ thành sai lệch lớn

Trong khi đó, nếu kiểm tra định kỳ:

• Có thể xử lý từ sớm

• Chi phí thấp hơn rất nhiều

4.5. Ảnh hưởng của môi trường làm việc

Đặc biệt với các hệ thống:

• Ngoài trời

• Gần biển (môi trường ăn mòn)

• Khu vực nhiều bụi, hóa chất

=> Các yếu tố này có thể:

• Làm gỉ sét, biến dạng ray

• Ảnh hưởng đến kết cấu nền

4.6. Lắp đặt hoặc thay thế linh kiện không đồng bộ

Trong một số trường hợp:

• Thay bánh xe không đúng tiêu chuẩn

• Lắp đặt lại ray nhưng không căn chỉnh tổng thể

=> Gây ra:

• Sai lệch giữa các bộ phận

• Ảnh hưởng dây chuyền đến toàn hệ thống

=> Kết luận phần này:
Ray cổng trục bị lệch không phải do một nguyên nhân đơn lẻ, mà thường là kết quả của nhiều yếu tố tích tụ theo thời gian.

Việc nắm rõ nguyên nhân sẽ giúp bạn:

• Chủ động phòng tránh

• Có hướng xử lý đúng kỹ thuật

• Tiết kiệm chi phí vận hành lâu dài

Rất tốt — mình sẽ hoàn thiện toàn bộ phần còn lại của bài viết theo đúng định hướng:

• Có chiều sâu kỹ thuật

• Dễ hiểu với người không chuyên

• Có tính “chuyển đổi” (dẫn về dịch vụ)

5. Quy trình căn chỉnh ray cổng trục đúng kỹ thuật

VNID – Đội ngũ kỹ thuật giàu kinh nghiệm, làm chủ mọi công trình nâng hạ.



Đây là phần quan trọng nhất của bài viết, quyết định trực tiếp đến hiệu quả xử lý và độ an toàn của hệ thống. Việc căn chỉnh ray không chỉ đơn thuần là “nắn lại cho thẳng” mà cần tuân theo quy trình kỹ thuật rõ ràng, sử dụng thiết bị đo chuyên dụng và có kinh nghiệm thực tế.

Dưới đây là quy trình tiêu chuẩn thường được áp dụng:

5.1. Kiểm tra tổng thể hệ thống

Trước khi tiến hành căn chỉnh, cần đánh giá toàn bộ tình trạng hiện tại của cổng trục:

• Quan sát trực quan độ lệch của ray

• Kiểm tra tình trạng bánh xe, bulong, bản mã

• Đánh giá mức độ rung lắc khi vận hành

=> Mục tiêu:

• Xác định phạm vi sai lệch

• Lựa chọn phương án xử lý phù hợp

5.2. Đo đạc các thông số kỹ thuật

Đây là bước bắt buộc để đảm bảo việc căn chỉnh đạt độ chính xác cao.

Các thông số cần đo bao gồm:

• Khoảng cách giữa hai ray

• Độ cao (cao độ) của từng điểm trên ray

• Độ thẳng và độ song song của ray

Thiết bị thường sử dụng:

• Máy thủy bình

• Thước đo chuyên dụng

• Thiết bị laser (nếu có)

=> Lưu ý:
Sai số nhỏ cũng cần được ghi nhận chính xác để xử lý triệt để.

5.3. Tiến hành căn chỉnh ray

VNID – Chuyên môn vững vàng, triển khai chính xác đến từng chi tiết.



Tùy vào mức độ sai lệch, có thể áp dụng các phương pháp sau:

🔹 Điều chỉnh bulong và bản mã

• Nới lỏng các vị trí liên kết

• Dịch chuyển ray về vị trí đúng

• Siết chặt lại sau khi đạt chuẩn

🔹 Chêm shim (tấm căn)

• Sử dụng shim để điều chỉnh cao độ

• Đảm bảo ray không bị chênh lệch

🔹 Nắn chỉnh ray

• Áp dụng khi ray bị cong, vênh

• Sử dụng thiết bị chuyên dụng để chỉnh lại hình dạng

=> Trong nhiều trường hợp thực tế:

• Cần kết hợp nhiều phương pháp để đạt hiệu quả tối ưu

5.4. Kiểm tra và nghiệm thu sau khi căn chỉnh

Sau khi hoàn tất:

• Đo lại toàn bộ thông số kỹ thuật

• Chạy thử cổng trục không tải và có tải

• Đánh giá độ ổn định, độ êm

=> Chỉ khi tất cả thông số đạt yêu cầu mới đưa vào vận hành chính thức.

6. Tiêu chuẩn kỹ thuật cần đạt khi căn chỉnh ray

VNID – Tối ưu từng bước thi công, giảm thiểu rủi ro vận hành.



Một hệ thống ray đạt chuẩn không chỉ “nhìn thẳng” mà phải đáp ứng các tiêu chí kỹ thuật cụ thể.

Một số tiêu chuẩn quan trọng bao gồm:

• Độ thẳng của ray: không cong vênh, sai số trong giới hạn cho phép

• Độ song song giữa hai ray: đảm bảo đồng đều trên toàn chiều dài

• Cao độ ray: không chênh lệch gây xoắn kết cấu

• Khoảng cách ray: phù hợp với thiết kế bánh xe

=> Lưu ý:
Các giá trị sai số cụ thể sẽ phụ thuộc vào:

• Tải trọng cổng trục

• Chiều dài ray

• Tiêu chuẩn thiết kế áp dụng

=> Việc tuân thủ đúng tiêu chuẩn giúp:

• Cổng trục vận hành ổn định

• Giảm hao mòn thiết bị

• Đảm bảo an toàn lâu dài

7. Những lưu ý quan trọng khi căn chỉnh ray cổng trục

Trong quá trình thực hiện, cần đặc biệt lưu ý các yếu tố sau:

7.1. Đảm bảo an toàn lao động

• Ngắt nguồn điện trước khi thi công

• Sử dụng đầy đủ thiết bị bảo hộ

• Kiểm soát khu vực làm việc

=> Đây là yếu tố bắt buộc, không được bỏ qua.

7.2. Sử dụng thiết bị đo chính xác

Việc “căn chỉnh bằng cảm quan” là sai lầm phổ biến.

=> Cần:

• Dùng thiết bị đo chuyên dụng

• Đảm bảo độ chính xác cao

7.3. Không tự ý thực hiện khi thiếu chuyên môn

Căn chỉnh ray là công việc yêu cầu:

• Kiến thức kỹ thuật

• Kinh nghiệm thực tế

=> Nếu thực hiện sai:

• Có thể làm tình trạng nghiêm trọng hơn

• Gây mất an toàn

7.4. Kết hợp kiểm tra toàn hệ thống

Không nên chỉ chỉnh ray mà bỏ qua:

• Bánh xe

• Hệ truyền động

• Kết cấu khung

=> Vì các bộ phận này có liên quan chặt chẽ với nhau.

8. Kết luận: Căn chỉnh ray đúng kỹ thuật – giải pháp bảo vệ toàn bộ hệ thống cổng trục

Có thể thấy rằng, hệ thống ray không chỉ đơn thuần là bộ phận dẫn hướng mà còn ảnh hưởng trực tiếp đến toàn bộ quá trình vận hành của cổng trục. Chỉ một sai lệch nhỏ nếu không được phát hiện và xử lý kịp thời cũng có thể kéo theo hàng loạt hệ lụy như:

• Giảm tuổi thọ bánh xe và hệ truyền động

• Tăng chi phí sửa chữa, bảo trì

• Tiềm ẩn nguy cơ mất an toàn trong quá trình vận hành

Trong khi đó, việc căn chỉnh ray đúng kỹ thuật ngay từ đầu hoặc kiểm tra, hiệu chỉnh định kỳ lại là giải pháp đơn giản nhưng mang lại hiệu quả lâu dài:

• Giúp thiết bị vận hành ổn định, êm ái

• Tối ưu chi phí vận hành

• Đảm bảo an toàn cho người và hàng hóa

Tuy nhiên, trên thực tế, việc căn chỉnh ray đòi hỏi:

• Thiết bị đo chuyên dụng

• Kinh nghiệm xử lý thực tế tại công trình

• Hiểu rõ kết cấu tổng thể của hệ thống cổng trục

=> Vì vậy, với những hệ thống đã vận hành lâu năm, có dấu hiệu lệch ray hoặc rung lắc bất thường, việc tự xử lý đôi khi không mang lại hiệu quả triệt để.

=> Giải pháp phù hợp trong trường hợp này là nên để đội ngũ kỹ thuật có chuyên môn trực tiếp kiểm tra và đánh giá tại hiện trường.

Một đơn vị có kinh nghiệm sẽ giúp bạn:

• Xác định chính xác nguyên nhân gây sai lệch

• Đưa ra phương án căn chỉnh phù hợp với từng hệ thống

• Xử lý triệt để, hạn chế tái phát

• Đồng thời kiểm tra tổng thể để đảm bảo thiết bị vận hành ổn định lâu dài

📌 Nếu hệ thống cổng trục của bạn đang gặp các vấn đề như:

• Di chuyển rung lắc, không ổn định

• Bánh xe mòn bất thường

• Phát ra tiếng ồn lớn khi vận hành

• Hoặc nghi ngờ ray bị lệch, sai cao độ

=> Hãy liên hệ ngay với VNID:

• Liên hệ để được tư vấn nhanh

• Hoặc gửi hình ảnh / video thực tế để được hỗ trợ đánh giá sơ bộ

=> Việc kiểm tra sớm và xử lý đúng kỹ thuật không chỉ giúp bạn tránh được những chi phí sửa chữa lớn về sau, mà còn đảm bảo hệ thống luôn vận hành an toàn và hiệu quả.



TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.

---

Bạn đang xem sản phẩm Cách căn chỉnh ray cổng trục đúng kỹ thuật - VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
