Thông tin chi tiết Cầu trục hai dầm xếp dỡ vật kích thước lớn
CẦU TRỤC HAI DẦM XẾP DỠ VẬT KÍCH THƯỚC LỚN
Trong các ngành công nghiệp nặng như luyện kim, chế tạo kết cấu thép, sản xuất bê tông đúc sẵn hay đóng tàu, bài toán vận chuyển nội bộ luôn đối mặt với một thách thức lớn: xử lý các cấu kiện siêu trường, siêu trọng. Nhiều chủ đầu tư thường lầm tưởng rằng chỉ cần tính toán đủ tải trọng nâng (ví dụ hệ thống chịu được 20 tấn, 50 tấn hay 100 tấn) là thiết bị có thể vận hành an toàn. Tuy nhiên, trong thực tế kỹ thuật, một vật tải có kích thước hình học cồng kềnh, chiều dài vượt khổ hoặc có trọng tâm lệch pha mới chính là "kẻ thù" gây ra các sự cố vặn xoắn kết cấu, lắc tải nghiêm trọng và làm suy giảm tuổi thọ mỏi của hệ thống nâng hạ.
Đối với không gian nhà xưởng khép kín, việc giải quyết các đặc tính cơ học phức tạp này đòi hỏi một cấu hình thiết bị có độ ổn định tĩnh và động cực cao. Bài viết này từ đội ngũ kỹ sư VNID sẽ không lặp lại các khái niệm cơ bản về cấu tạo hay nguyên lý hoạt động thông thường. Chúng tôi sẽ đi sâu phân tích kỹ thuật: Vì sao cầu trục hai dầm xếp dỡ vật kích thước lớn lại là câu trả lời duy nhất khả thi, và hệ thống xe con, thiết bị phụ trợ dưới móc treo cần được tùy biến đặc biệt như thế nào để làm chủ những cấu kiện cồng kềnh nhất.
1. Đặc thù và rủi ro cơ học của việc bốc xếp vật kích thước lớn trong nhà xưởng
1.1. Thách thức từ hàng có chiều dài lớn và moment quán tính cao

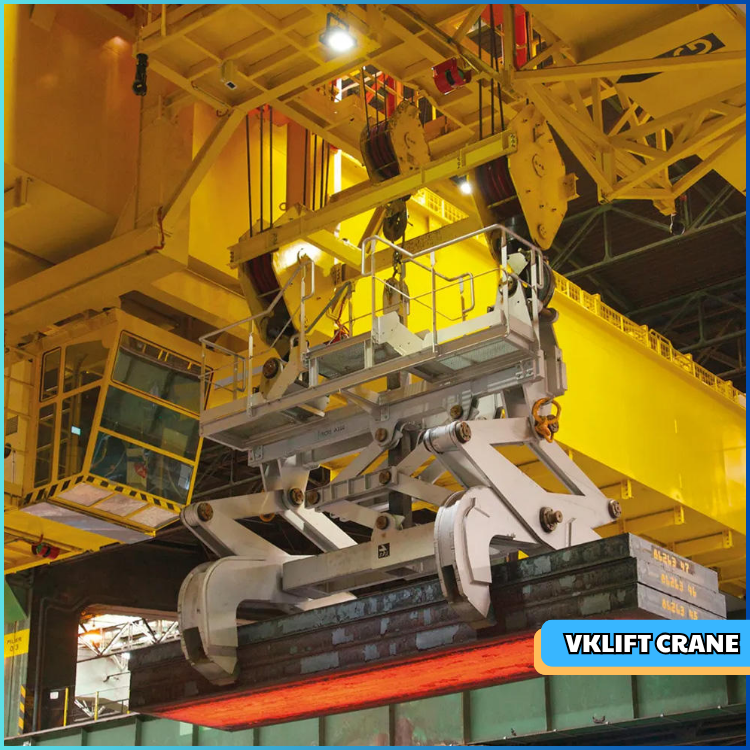

Cầu trục trong nhà máy vận chuyển các hệ thống khuôn thép, ống thép kích thước cực lớn - VNID
Khi nâng chuyển các cấu kiện như bó thép cây, thanh dầm kết cấu, hay dầm bê tông precast dài từ 12m đến hơn 30m, vấn đề lớn nhất không nằm ở trọng lượng mà nằm ở chiều dài hình học. Theo nguyên lý cơ học, một vật thể càng dài thì moment quán tính khi dịch chuyển ngang hoặc dọc càng lớn.
Chỉ cần một xung lực nhỏ từ động cơ di chuyển, vật tải dài sẽ xuất hiện xu hướng xoay tự do quanh tâm móc treo hoặc dao động theo biên độ lớn. Hiện tượng này tạo ra lực động lượng cực đại tác dụng ngược trở lại xe con và hệ khung dầm chính, dễ gây nguy cơ biến dạng dầm nếu hệ kết cấu thép không có khả năng chống xoắn tốt.
1.2. Rủi ro từ tải trọng lệch tâm và sự thay đổi trọng tâm hình học
Không phải vật thể cồng kềnh nào cũng có khối lượng phân bố đều. Các module máy công nghiệp, kết cấu thép bất đối xứng hay các tấm thép bị cắt vát luôn có trọng tâm (Center of Gravity - CG) lệch hẳn về một phía.
Nếu sử dụng cơ cấu nâng một móc thông thường, vật thể khi nhấc lên khỏi mặt sàn sẽ ngay lập tức bị nghiêng, gây hiện tượng trượt tải hoặc dồn lực cục bộ lên một nhánh cáp. Việc xác định sai vị trí trọng tâm và không có cơ cấu cân bằng lực treo là nguyên nhân hàng đầu dẫn đến đứt cáp hoặc gãy hỏng tang cuốn trong các nhà máy công nghiệp nặng.
1.3. Giới hạn không gian vận hành và nguy cơ va chạm trong lòng nhà xưởng
Vật tải kích thước lớn chiếm một không gian hình học rất lớn khi quay trở hoặc di chuyển. Không gian làm việc hiệu quả của thiết bị lúc này bị bó hẹp trong giới hạn di chuyển của xe con và cầu trục.
Đặc biệt, luồng dịch chuyển của vật tải không chỉ nằm trong phạm vi lòng ray mà thường xuyên phải vươn ra cả không gian trong và ngoài tâm ray treo cầu trục để tiếp cận các góc chết của nhà xưởng hoặc khu vực xuất nhập hàng. Khi vật thể có bề rộng lớn hoặc chiều cao cồng kềnh, nguy cơ va chạm vào hệ cột vách, hệ thống đường ống cứu hỏa, đường dây điện hay các máy móc sản xuất bên dưới là cực kỳ cao nếu thiết bị nâng hạ thiếu đi cơ cấu định vị và kiểm soát hành trình chính xác.
2. Vì sao cầu trục hai dầm là giải pháp tối ưu cho hàng hóa cồng kềnh
VNID – Vô cùng chú trọng trong vấn đề gia công kết cấu để đảm bảo an toàn tuyệt đối khi vận hành
2.1. Độ ổn định tĩnh và động vượt trội của kết cấu dầm đôi
Cầu trục dầm đôi nâng hàng cồng kềnh sở hữu ưu thế tuyệt đối về mặt kết cấu nhờ hệ khung dầm hộp đôi đặt song song, liên kết cứng với dầm biên tạo thành một hệ giàn không gian vững chắc chạy trên hệ thống dầm đỡ cầu trục. Khi chịu tác động của tải trọng lớn (dải tải trọng từ 5 đến 450 tấn) kết hợp với lực quán tính từ vật thể cồng kềnh, kết cấu hai dầm có khả năng phân phối đều ứng suất lên cả hai bên ray chịu lực.
Khả năng chống uốn và chống xoắn (Torsional rigidity) của dầm đôi cao gấp nhiều lần so với dầm đơn, giúp triệt tiêu hiện tượng chao võng cục bộ giữa khẩu độ khi xe con mang tải dịch chuyển.
2.2. Tối ưu hóa chiều cao nâng và không gian hữu ích phía dưới dầm
Đối với các dòng sản phẩm sử dụng trong nhà xưởng công nghiệp, chiều cao thông thủy (Headroom) luôn là tài sản quý giá. Với cầu trục dầm đơn, pa lăng phải treo dưới cánh dầm, vô tình làm mất đi từ 1m đến 1.5m khoảng không hữu ích.
Ngược lại, thiết kế của cầu trục hai dầm cho phép toàn bộ hệ thống trolley và cơ cấu nâng đặt ngồi phía trên đỉnh ray của dầm chính. Điều này giúp đưa móc cẩu rút lên sát trần nhà xưởng, giải phóng khoảng không phía dưới để vật tải kích thước lớn có thể dễ dàng vượt qua các chướng ngại vật, máy móc trên sàn xưởng mà không bị giới hạn về chiều cao nâng.
2.3. Nền tảng vững chắc để tích hợp xe con (Trolley) cấu hình đặc biệt
Một lý do cốt lõi khiến cầu trục hai dầm trở thành lựa chọn duy nhất cho hàng cồng kềnh là khả năng mang được các cụm xe con (Trolley) có kích thước và trọng lượng bản thân lớn. Do hệ ray chạy của xe con được đỡ bởi hai vách dầm chính, các kỹ sư thiết kế có thể thoải mái mở rộng chiều dài cơ sở (Wheelbase) của xe con.
Nền tảng này cho phép tích hợp hệ thống đa móc nâng (Dual hook / Triple hook), bố trí hai pa lăng độc lập trên cùng một khung xe con, hoặc lắp đặt các thiết bị điều khiển phụ trợ nặng nề mà không sợ làm quá tải hay mất cân bằng hệ khung trượt.
3. Những yêu cầu thiết kế đặc biệt của hệ thống cầu trục hai dầm tải trọng lớn
VNID – Các thiết bị được kiểm định vận hành chặt chẽ trước khi bàn giao tới khách hàng
3.1. Cấu hình xe con chuyên dụng và cơ cấu nâng hạ đồng bộ
Để đáp ứng điều kiện làm việc khắc nghiệt với tốc độ làm việc cao và nhiệt độ môi trường từ 10 đến 50 độ C, xe con của cầu trục nâng vật tải kích thước lớn không thể dùng các dòng pa lăng tiêu chuẩn thương mại. Khung xe con phải được hàn tổ hợp từ thép tấm dày, tích hợp cụm di chuyển bánh xe bằng thép đúc định hình xử lý nhiệt độ cứng bề mặt cao.
Cơ cấu nâng hạ phải tùy biến theo vật tải: sử dụng hệ thống hai tang cuốn cáp độc lập nhưng được khóa liên động kỹ thuật số (Synchro-control) để đảm bảo hai móc cẩu nâng lên/hạ xuống với tốc độ đồng nhất tuyệt đối, sai lệch không quá 1mm, ngăn ngừa tình trạng nghiêng tải gây lật vật thể khi nâng hàng dài.
3.2. Thiết bị treo tải dưới móc: Chìa khóa xử lý hàng cồng kềnh
Khi bốc xếp các loại hàng hóa đặc thù, việc chỉ dùng sợi cáp vải hay xích buộc vào một móc đơn là cực kỳ nguy hiểm. Tùy theo loại vật tải, hệ thống phải cấu hình các thiết bị treo chuyên dụng:
-
Spreader beam (Dầm chịu kéo): Chuyển đổi lực uốn thành lực kéo thuần túy, giúp khoảng cách các điểm treo cáp được mở rộng ra hai đầu vật tải (như thép bó, kết cấu thép dài), giữ cho vật không bị biến dạng hoặc gãy gập dưới tác dụng của lực ép góc từ cáp treo.
-
Equalizer beam (Dầm cân bằng): Tích hợp các cụm puly hoặc con lăn cân bằng lực, tự động phân bổ đều tải trọng giữa các nhánh cáp khi nâng vật có trọng tâm lệch hoặc khi làm việc với hai xe con độc lập.
-
Hệ thống mâm từ nhiều điểm (Electro-magnetic lifter): Gồm chuỗi các mâm từ cường độ cao gắn trên dầm treo, điều khiển tắt/mở theo nhóm, chuyên dụng cho ứng dụng cầu trục nâng thép tấm khổ lớn hoặc thép cuộn mà không cần công nhân phải luồn xích dưới bụng tải.
-
Cơ cấu xoay chủ động (Motorized rotating hook): Cho phép móc cẩu hoặc dầm treo xoay 360 độ điều khiển từ xa, giúp định hướng vật tải kích thước lớn vào đúng vị trí lắp ráp hoặc xếp dỡ trên xe tải mà không cần lực đẩy thủ công từ con người.
3.3. Công nghệ điều khiển chuyển động và kiểm soát dao động tải (Anti-sway)
Một hệ thống bốc xếp hàng cồng kềnh hiện đại bắt buộc phải đạt chế độ làm việc từ A4 đến A6 nhờ vào các giải pháp điều khiển chuyển động mềm kỹ thuật số:
-
Hệ thống chống lắc tải (Anti-sway crane): Sử dụng cảm biến laser hoặc camera giám sát góc nghiêng của cáp kết hợp với thuật toán biến tần (Inverter control). Khi cầu trục tăng tốc hoặc phanh hãm, máy tính sẽ tự động điều chỉnh tốc độ chạy của xe lớn/xe con để tạo ra lực bù quán tính, triệt tiêu hoàn toàn dao động con lắc của vật tải dài trong vòng dưới 2 giây sau khi dừng hành trình.
-
Độ chính xác định vị (High-precision positioning): Tích hợp biến tần cho tất cả các cơ cấu mang lại khả năng di chuyển với tốc độ cực thấp (tốc độ bò - Micro-speed), giúp kỹ sư căn chỉnh vật tải vào vị trí khớp nối cơ khí một cách an toàn và êm ái.
-
Phân bổ tải trọng bánh xe và tính toán độ võng dầm: Thiết kế kết cấu dầm đôi của VNID luôn tính toán đến hệ số tải trọng động (Dynamic factor) và giới hạn độ võng nghiêm ngặt ($\le 1/1000$ khẩu độ) để đảm bảo khi xe con mang tải nặng dừng đột ngột ở giữa nhà xưởng, độ nhún đàn hồi của dầm không tạo ra xung lực cộng hưởng làm mất an toàn cho hệ thống dầm đỡ phía dưới.
4. Ứng dụng thực tế của cầu trục hai dầm trong các kịch bản xếp dỡ đặc thù
VNID – Cá nhân hóa hệ thống nâng hạ theo từng ngành nghề.
4.1. Dây chuyền sản xuất và bốc xếp cấu kiện bê tông đúc sẵn (Precast Concrete)
Tại các nhà máy bê tông precast, các cấu kiện như dầm chữ I, dầm Super-T hay tấm tường acotec có chiều dài lớn và cực kỳ dễ gãy nếu điểm nâng không chính xác. Cầu trục nâng cấu kiện bê tông dầm đôi phối hợp cùng dầm treo spreader beam có các điểm móc di động cho phép thay đổi khoảng cách treo linh hoạt theo chiều dài của từng loại khuôn đúc, đảm bảo lực nâng luôn vuông góc với mặt phẳng cấu kiện, ngăn ngừa nứt vỡ bê tông khi vừa tháo dỡ khỏi khuôn.
4.2. Kho bãi và xưởng gia công thép tấm, thép cuộn công nghiệp nặng
Trong các trung tâm logistics thép hoặc xưởng đóng tàu, cầu trục nâng thép tấm khổ lớn sử dụng hệ thống dầm nam châm điện (mâm từ) cho phép nhấc cùng lúc một hoặc nhiều tấm thép mỏng có hiện tượng võng võng tự nhiên mà không làm rơi tải.
Đối với ứng dụng cầu trục nâng thép cuộn (Coil), xe con được trang bị móc chữ C (C-hook) có đối trọng cân bằng hoặc kẹp thủy lực chuyên dụng, giúp tiếp cận lòng cuộn thép một cách chính xác mà không làm móp méo các lớp thép thành phẩm bên ngoài.
4.3. Xưởng chế tạo kết cấu thép lớn và tổ hợp module công nghiệp
Đối với việc lắp ráp các vì kèo, dầm xá xị hoặc các module nhà máy hóa chất có dạng hình học lập thể phức tạp, cầu trục dầm đôi đóng vai trò là thiết bị định vị không gian. Khả năng kết hợp giữa hai xe con độc lập trên cùng một hệ dầm chính cho phép lật lật cấu kiện 180 độ trong không trung (Turning operation) - một kỹ thuật thao tác đòi hỏi sự phối hợp đồng bộ và chính xác tuyệt đối về tốc độ mà các dòng cầu trục thông thường không thể thực hiện được.
5. Những lưu ý cốt lõi khi lựa chọn cầu trục cho vật tải kích thước lớn
VNID – Đội ngũ kỹ thuật giàu kinh nghiệm, làm chủ mọi công trình nâng hạ.
5.1. Vượt qua tư duy chọn cầu trục chỉ dựa vào tải trọng danh nghĩa
Sai lầm lớn nhất của các đơn vị mua hàng B2B là chỉ gửi cho nhà thầu thông số: "Tôi cần một cầu trục 20 tấn". Đối với hàng cồng kềnh, bạn phải cung cấp ba kích thước hình học dài x rộng x cao lớn nhất của vật thể và khoảng cách giữa các điểm đón móc dự kiến. Kích thước này sẽ quyết định khẩu độ thực tế của cầu trục, hành trình dịch chuyển tối đa của xe con, và độ dài cần thiết của hệ thống dầm treo phụ trợ đi kèm.
5.2. Đánh giá kỹ lưỡng vị trí trọng tâm và phân bổ điểm treo tải
Trước khi đặt hàng thiết kế, chủ nhà máy cần làm rõ quy trình công nghệ: Vật tải có bị lệch tâm không? Có cần xoay lật góc trong quá trình sản xuất không? Nếu vật có trọng tâm thay đổi linh hoạt, hệ thống cầu trục phải được cấu hình loại xe con có dầm cân bằng equalizer beam tự động hoặc tích hợp cảm biến cân điện tử đa điểm để cảnh báo quá tải cục bộ trên từng sợi cáp nâng.
5.3. Xác định không gian vận hành thực tế và khoảng cách an toàn quay trở
Hàng hóa cồng kềnh khi di chuyển luôn có vùng quét hình học (Swept path) rất lớn. Khi thiết kế nhà xưởng và lựa chọn cầu trục, cần tính toán khoảng cách an toàn tối thiểu (thường là 500mm) từ điểm biên ngoài cùng của vật tải đến các cấu kiện cố định của nhà xưởng như cột, kèo, hay hệ thống đèn chiếu sáng.
Đồng thời, cấu hình hành trình của xe con phải được mở rộng tối đa, cho phép móc cẩu tiệm cận sát nhất có thể vào vách nhà xưởng để tối ưu hóa không gian lưu kho của các vật thể có kích thước lớn.
Xếp dỡ vật tải có kích thước lớn không đơn thuần là việc tăng công suất của động cơ hay độ dày của sợi cáp, đó là một bài toán kỹ thuật đỉnh cao về kiểm soát không gian, triệt tiêu quán tính và đảm bảo tính bền vững cơ học của toàn bộ kết cấu nhà xưởng. Một sai sót nhỏ trong việc cấu hình xe con hay lựa chọn thiết bị treo tải không phù hợp có thể dẫn đến những thiệt hại khôn lường về người và tài sản.
VNID – Nhà thầu chuyên nghiệp hàng đầu tại Việt Nam, chuyên cung cấp giải pháp trọn gói từ khảo sát, tính toán mô phỏng đến chế tạo và lắp đặt các hệ thống cầu trục hai dầm, cổng trục tải trọng lớn phục vụ bốc xếp hàng cồng kềnh cho các tập đoàn công nghiệp nặng. Chúng tôi không chỉ chế tạo thiết bị, chúng tôi thiết kế sự an tâm và hiệu suất tuyệt đối cho dây chuyền sản xuất của bạn.
Hãy liên hệ ngay với phòng tư vấn giải pháp kỹ thuật VNID để nhận phương án thiết kế tối ưu và bản vẽ mô phỏng 3D mặt bằng bốc xếp hoàn toàn miễn phí:
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
HỆ THỐNG CÂU HỎI THƯỜNG GẶP - FAQ
Câu 1: Tại sao nâng hàng dài bằng cầu trục dầm đơn lại nguy hiểm hơn cầu trục hai dầm?
Trả lời: Hàng dài có moment quán tính xoắn lớn khi di chuyển. Kết cấu dầm đơn chịu lực xoắn (torsion) rất kém, dễ bị vặn vẹo cánh dầm dưới lực giật quán tính của tải dài. Cầu trục hai dầm với kết cấu khung hộp vững chắc chịu được lực xoắn này, đồng thời xe con chạy đỉnh dầm giúp triệt tiêu hiện tượng lệch lực tác dụng lên dầm chính.
Câu 2: Spreader beam (dầm treo) có làm giảm chiều cao nâng thực tế của nhà xưởng không?
Trả lời: Có, việc lắp thêm dầm treo phụ trợ dưới móc sẽ làm mất đi một khoảng không gian bằng chính chiều cao của dầm treo đó (thường từ 500mm đến 1200mm). Tuy nhiên, do cầu trục hai dầm đã tối ưu hóa chiều cao nâng bằng cách đưa xe con lên đỉnh dầm, khoản hao hụt này hoàn toàn được bù đắp, đảm bảo vật tải vẫn vượt qua được các chướng ngại vật trên sàn xưởng.
Câu 3: Hệ thống chống lắc tải (Anti-sway) hoạt động dựa trên nguyên lý nào?
Trả lời: Hệ thống sử dụng các cảm biến điện tử đo đạc liên tục góc nghiêng và chu kỳ dao động của dây cáp treo tải. Khi người vận hành bấm nút di chuyển, biến tần điều khiển động cơ sẽ không tăng tốc đột ngột mà tăng tốc theo một đường cong đồ thị được tính toán trước để triệt tiêu lực quán tính ban đầu, giữ cho vật tải luôn thẳng đứng dưới xe con.
Câu 4: Nhà xưởng cũ có hệ dầm đỡ ray sẵn có thể nâng cấp lên cầu trục hai dầm nâng hàng cồng kềnh không?
Trả lời: Hoàn toàn có thể, nhưng đòi hỏi đội ngũ kỹ sư của VNID phải đến khảo sát thực tế để tính toán lại khả năng chịu tải trọng trục (Wheel load) của hệ cột và dầm đỡ cũ. Do cầu trục hai dầm có tự trọng lớn hơn và phân bổ lực lên nhiều bánh xe hơn, chúng tôi sẽ đưa ra phương án gia cường kết cấu thép hoặc tối ưu hóa số lượng bánh xe dầm biên để phù hợp với hệ khung nhà xưởng hiện tại của bạn.
