Trang chủ Sản phẩm Cong truc - Cong truc banh lop Cổng trục dầm đôi 10 tấn

Cổng trục dầm đôi 10 tấn
Xem ảnh lớn


Cổng trục dầm đôi 10 tấn

Thương hiệu VNID
Mã hiệu COHD-10
Tải trọng nâng 10 tấn
Chiều cao nâng 6M,9M,12M,18M
Khẩu độ dầm 10M, 15M, 20M
Tốc độ nâng 3,7M
Tốc độ di chuyển xe con 12,5m/min
Tốc độ di chuyển cầu trục 10-20m/min
Chế độ làm việc ISO M5
Cáp nguồn cho cổng trục Rulo cáp điện
Tình trạng thiết bị mới 100% nhập khẩu chính hãng
Hệ cổng trục dầm đơn bao gồm 1 bộ cổng trục theo bản vẽ thiết kế
Bảo hành 12 tháng kể từ ngày nghiệm thu, kiểm định hoàn tất.
Yêu cầu báo giá   |   Tải Catalog   |   In trang


Thông tin chi tiết Cổng trục dầm đôi 10 tấn

1.1 Hãy cùng VNID tìm hiểu về cổng trục dầm đôi 10 tấn

   1.1.1 Cổng trục dầm đôi 10 tấn là gì?

  • Cổng trục dầm đôi 10 tấn hay còn được gọi cổng trục 2 dầm 10 tấn  là loại máy công tác dùng để thay đổi vị trí của đối tượng công tác nhờ thiết bị mang vật trực tiếp như móc treo hoặc thiết bị mang vật khác như gầu ngoạm, nam châm điện.
  • Cổng trục dầm đôi 10 tấn có  dạng 2 dầm chính được đặt trên chân cổng có xe con nâng hạ di chuyển trên ray được cố định trên dầm chính còn chân cổng sẽ được cố định trên dầm chân cổng và di chuyển trên ray thép.
  • Sự khác  biệt của cổng trục và cầu trục: đó là cổng trục có thêm chân cổng trục và cổng trục làm việc không phụ thuộc vào kết cấu nhà xưởng.

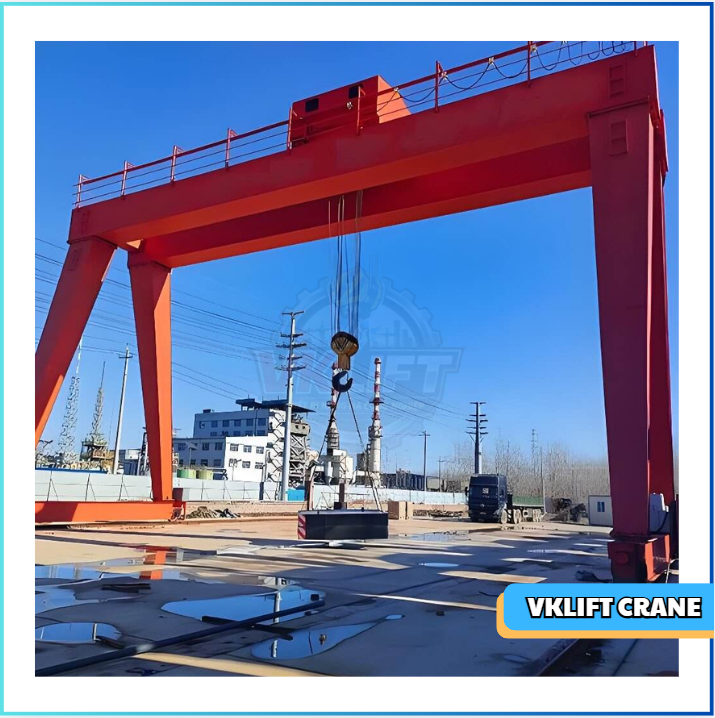

Hình ảnh cổng trục dầm đôi

Hình ảnh cầu trục dầm đơn

   1.1.2 Ưu điểm của cổng trục dầm đôi

  • Ưu điểm của cầu trục dầm đôi là vì nó có 2 dầm chính nên khả năng chịu lực của nó tốt hơn rất nhiều so với loại 1 dầm. Chiều cao nâng hạ không hạn chế  không phụ thuộc vào kết cấu nhà xưởng như cầu trục. Dễ dàng tháo lắp tiện lợi cho việc kiểm tra, sửa chữa, thay phụ kiện bị hỏng hóc và bảo trì bảo dưỡng.

   1.1.3 Phân loại cổng trục

  • Theo kết cấu thép có loại cổng trục không có công xôn , cổng trục 2 dầu công xôn và cổng trục không có công xôn.
  • Theo kết cấu dầm cầu và chân cổng cũng rất đa dạng, dầm cầu có thể được chế tạo dưới dạng dầm hộp hàn, dầm ống, dầm hàn không gian và có thể là một dầm hoặc 2 dầm. Kiểu chân cổng thường có một chân cứng ( có kết cấu hộp hoặc giàn không gian và liên kết cứng với dầm cầu) và một chân mềm ( có kết cấu ống hoặc dàn phẳng và  liên kết khớp với dầm cầu). Thì có các loại 1 chân cứng 1 chân mềm nếu khẩu độ không lớn thì có thể làm 2 chân cứng.
  • Theo tên thường gọi thì có: cổng trục chữ A, cổng trục dầm đơn, cổng trục dầm đôi, cổng trục bánh lốp, cổng trục chân dê, cổng trục đẩy tay.

Hình ảnh cổng trục đẩy tay

   1.1.4 Cấu tạo cổng trục dầm đôi 10 tấn

Cũng giống với các loại cổng trục khác chúng ta có thể chia cấu tạo cổng trục dầm đôi 10 tấn thành các cụm nhỏ sau đây:

      1.1.4.1 Cơ cấu xe con di chuyển và nâng hạ vật nâng trên cổng trục dầm đôi 10 tấn

  • Xe con trên cổng trục dầm đôi 10 tấn  thì có thể là loại xe con đồng bộ hoặc xe con tổ hợp.
  • Xe con đồng bộ được sản xuất chế tạo hàng loạt theo modun với tải trọng làm việc theo tiêu chuẩn dễ dàng lựa chọn đưa vào sử dụng.



Hình ảnh xe con đồng bộ của Henan TX crane

  • Xe con tổ hợp là loại xe con được thiết kế chế tạo riêng với bất kì tải trọng bao nhiêu không cần theo tiêu chuẩn. Xe con tổ hợp gồm có một tổ hợp nâng hạ và  một tổ hợp di chuyển bao gồm các thiết bị như:

Hình ảnh động cơ điện WUXI

Hình ảnh khớp nối và khớp nối liền bánh phanh

Hình ảnh phanh thủy lực

Hình ảnh hộp giảm tốc

Hình ảnh tang

Hình ảnh động cơ liền hộp giảm tốc dẫn động cho xe con

      1.1.4.2 Kết cấu thép của cổng trục dầm đôi 10 tấn.

  • Kết cấu dầm chính: Dầm chính cổng trục dầm đôi 10 tấn được chế tạo từ thép hình I, thép hộp đúc sẵn hoặc là sẽ sử dụng thép được tổ hợp hàn từ các tấm thép được thiết kế đảm bảo đủ bền và tuân thủ theo tiêu chuẩn 4244-2005 TCVN.
  • Kết cấu thép chân cổng : được thiết kế với kết cấu dầm hộp hoặc dạng giàn, dạng ống. Với những kiểu cổng trục nhỏ thì có thể dùng thép I.



Hình ảnh dầm chính cổng trục dầm đôi 10 tấn

   1.1.4.3 Hệ thống điện điều khiển của cổng trục dầm đôi 10 tấn

  • Hệ thống điện của cổng trục dầm đôi 10 tấn bao gồm: 1 Hệ điện ngang dạng sâu đo để cung cấp điện cho xe con nâng chuyển, 1 hệ thống điện dọc để cung cấp điện cho cả hệ cổng trục, 1 tủ điện điều khiển và cuối cùng là 1 điều khiển nút bấm.

Tay bấm điều khiển từ xa Juuko

Hệ điện ngang của cổng trục dầm đôi 10 tấn

Tủ điện điều khiển cổng trục dầm đôi 10 tấn

Hình ảnh rulo cuốn cáp điện cho cổng trục 10 tấn

   1.1.6 Ray di chuyển của cổng trục dầm đôi 10 tấn

  • Ray di chuyển của cổng trục dầm đôi 10 tấn người ta thường dùng 2 loại ray là ray vuông có kích thước tiêu chuẩn từ 10x10 (mm) tới 100x100 (mm) để ta lựa chọn cho phù hợp, loại thứ 2 là loại ray P hay còn được gọi là ray xe lửa được sản xuất theo tiêu chuân như P18, P24, P30

Hình ảnh ray vuông của cổng trục 2 dầm 10 tấn

   1.1.7 Công dụng của cổng trục dầm đôi 10 tấn

  • Cũng giống với các công dụng của các loại máy nâng khác cổng trục dầm đôi có công dụng là giúp chúng ta bốc dỡ, vận chuyển hàng hóa ở dạng khối, vật liệu rời, dùng để lắp ráp các thiết bị có trọng lượng lớn dễ dàng giảm sức người trong lao động và tăng hiệu quả công việc lên nhiều lần.

1.2 Một số chú ý khi sử dụng cổng cổng trục dầm đôi 10 tấn an toàn và bền lâu đạt được hiệu quả tối ưu nhất.

    1.2.1 Các thao tác an toàn lao động khi dùng cổng trục dầm đôi 10 tấn

  • Luôn đảm  nguồn điện đủ công suất hoạt động của cổng trục.
  • Không sử dụng cầu trục khi có người ở trong phạm vi làm việc của cổng trục.
  • Không được đứng gần vật nâng và tránh đứng phía dưới dầm chính.
  • Thao tác chuẩn xác dứt khoát, không được phép sử dụng khi chưa được đào tạo, nắm được nguyên tắc làm việc của cổng trục.
  • Nếu xảy ra sự cố nào thì không được tự ý sửa chữa tháo lắp, cần gọi cho đơn vị cung cấp để được hướng dẫn và khắc phục sự cố.

   1.2.2 Các lưu ý sử dụng cổng trục dầm đôi 10 tấn được lâu dài đạt hiệu quả cao.

  • Không nâng vật nâng quá tải trọng cho phép của cổng trục
  • Không được tự ý sửa chữa thay thế điều chỉnh thiết bị mà chưa được nhà cung cấp cho phép
  • Bảo dưỡng định kỳ đầy đủ cho cổng trục
  • Bồi dưỡng, nâng cao kiến thức vận hành điều khiển cổng trục cho người dùng

1.3 Các quy trình thiết kế và sản xuất cổng trục dầm đôi 10 tấn của VNID

   1.3.1 Tóm tắt quy trình thiết kế cổng trục dầm đôi 10 tấn của VNID

  • Khi khách hàng đặt cổng trục dầm đôi 10 tấn của VNID thì chỉ cần cung cấp những thông số cơ bản, yêu cầu của khách hàng về cổng trục dầm đôi 10 tấn tấn thì ngay lập tức các kỹ sư của VNID sẽ lập tức thực hiện thiết kế theo yêu cầu của khách hàng.
  • Khi khách chưa chắc chắn hoặc chưa nắm được các thông số cơ bản thì các kỹ sư của VNID sẽ đến trực tiếp hiện trường để khảo sát lấy số liệu và tư vấn cho khách hàng.
  • Sau khi đã có số liệu và yêu cầu chi tiết của khách hàng thì các kỹ sư của VNID sẽ bắt đầu công việc thiết kế.
  • Trước tiên sẽ tính toán đến kết cấu thép của cổng trục dầm đôi 10 tấn tấn bằng các phần mềm chuyên dụng của nội bộ và phần mềm Sap2000, sau đó khi đã tính toán xong kết cấu thép đã đủ bền các kỹ sư bắt đầu tiến hành vẽ  thiết kế và bóc tách gia công cổng trục dầm đôi 10 tấn Tiếp theo sau khi đã xong phần kết cấu thép của cổng trục dầm đôi 10 tấn thì các kỹ sư của VNID tiến hành tính toán các cơ cấu nâng và cơ cấu di chuyển cho cổng trục dầm đôi 10 tấn. Như vậy về cơ bản thì đã thiết kế xong cổng trục dầm đôi 10 tấn.

   1.3.2 Tóm tắt quy trình sản xuất cổng trục dầm đôi 10 tấn của VNID

  • Sau khi đã thiết kế xong thì chuyển sang công đoạn sản xuất gia công.
  • Đội ngũ sản xuất sẽ tiến hành cắt phôi thép để tổ hợp kết cấu thép, vật liệu thường được sử dụng của VNID là các loại thép SS400, Q235 và Q345 các loại thép này luôn được nhà tiêu dùng tin tưởng sử dụng với cường độ chịu bền cao và ổn định.
  • Sau khi cắt phôi xong tiếp tục với việc gia công và tổ hợp hàn dầm chính và dầm biên theo bản vẽ thiết kế.
  • Tiếp đến là công đoạn làm sạch cách bề mặt kết cấu thép để tiến hành sơn chống rỉ
  • Còn về các thiết bị sẽ được lắp đặt và tiến hành cho chạy thử trước ở xưởng sản xuất khi tất cả các thiết bị đã hoạt động tốt thì công nhân ở xưởng sẽ lại tháo ra đóng thùng cẩn thận để vận chuyển cho khách hàng.



1.4 VNID là đơn vị chế tạo cổng trục dầm đôi 10 tấn

  • VNID là công ty chuyên tư vấn, thiết kế và chế tạo các loại cầu trục, cổng trục, cần trục, xe con cầu, cổng trục với đội ngũ kỹ sư dày dặn kinh nghiệm. Với giá thành rẻ nhất và chất  lượng sản phẩm cao nhất.
  • VNID có một xưởng sản xuất ở ngay Đông Anh - Hà Nội, vì vậy luôn kiểm soát được chất lượng của sản phẩm tạo niềm tin tuyệt đối với khách hàng
  • Ngoài ra VNID là đơn vị phân phối các loại palang, máy vít, xe con đồng bộ, phanh thủy lực, động cơ điện 3 pha, động cơ liền hộp giảm tốc, rulo, phụ kiện cho cầu trục và cổng trục chính hãng với giá thành hợp lý nhất và chất lượng luôn tốt nhất.
  • Khách hàng của chúng tôi luôn luôn hài lòng với dịch vụ và sản phẩm của VNID
  • Hãy liên hệ với chúng tôi để được tư vấn, giải đáp thắc mắc của quý khách đưa ra phương pháp hiệu quả nhất.

Bạn đang xem sản phẩm Cổng trục dầm đôi 10 tấn
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
