Cổng trục đẩy tay là gì? Cấu tạo & nguyên lý hoạt động chi tiết

1. Cổng trục đẩy tay là gì? Tổng quan thiết bị nâng hạ mini phổ biến

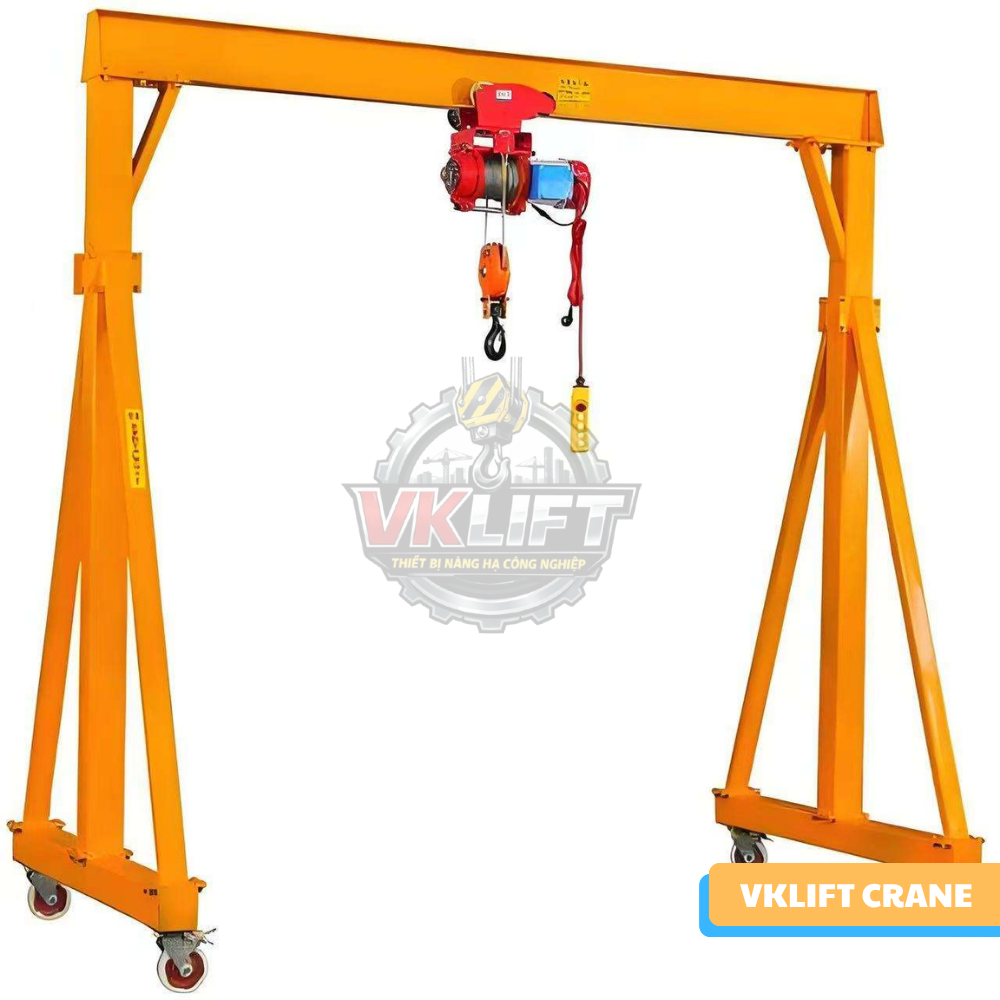

Cổng trục đẩy tay chất lượng, vận hành bền bỉ - VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1. Định nghĩa cổng trục đẩy tay

Cổng trục đẩy tay là một loại thiết bị nâng hạ di động, hoạt động dựa trên sức người để di chuyển kết hợp với pa lăng (xích hoặc điện) để nâng – hạ tải trọng.

Thiết bị này thường được sử dụng trong các nhà xưởng có quy mô vừa và nhỏ, với tải trọng phổ biến từ 0.5 tấn đến 5 tấn.

=> Điểm nổi bật:

• Không cần hệ thống ray cố định

• Có thể di chuyển linh hoạt trong không gian làm việc

• Chi phí đầu tư thấp hơn nhiều so với cầu trục

1.2. Đặc điểm nhận dạng thực tế

Quý khách có thể dễ dàng nhận biết cổng trục đẩy tay qua các đặc điểm:

• Kết cấu dạng khung cổng (hình chữ A hoặc U)

• Có 4 bánh xe di chuyển dưới chân cổng

• Dầm ngang phía trên để treo pa lăng

• Thiết kế có thể tháo lắp nhanh chóng

1.3. Vai trò trong sản xuất công nghiệp

Trong thực tế, cổng trục đẩy tay đóng vai trò:

• Nâng hạ linh kiện, khuôn mẫu, thiết bị

• Hỗ trợ lắp ráp, bảo trì máy móc

• Thay thế một phần xe nâng hoặc cầu trục cố định trong không gian hạn chế

=> Đây là giải pháp tối ưu cho doanh nghiệp cần tính linh hoạt – chi phí thấp – hiệu quả cao.

2. Cấu tạo chi tiết của cổng trục đẩy tay

VNID – Giải pháp cổng trục đẩy tay tối ưu cho mọi quy mô nhà xưởng.



2.1. Tổng quan cấu tạo

Một bộ cổng trục đẩy tay tiêu chuẩn bao gồm các bộ phận chính:

• Dầm chính

• Chân cổng

• Dầm biên & bánh xe

• Hệ thống pa lăng

• (Tuỳ chọn) hệ thống điện

2.2. Dầm chính (Main Beam)

Dầm chính là bộ phận quan trọng nhất của thiết bị:

• Thường sử dụng thép hình chữ I hoặc H

• Là nơi treo pa lăng nâng hạ

• Chịu toàn bộ tải trọng của hệ thống

=> Yêu cầu kỹ thuật: Độ cứng cao, chống võng tốt để đảm bảo an toàn.

2.3. Chân cổng (Legs)

Chân cổng giúp thiết bị đứng vững và chịu lực:

• Kết cấu từ thép hộp hoặc thép tổ hợp

• Thiết kế dạng chữ A hoặc chữ U

• Đảm bảo độ ổn định khi nâng tải

2.4. Dầm biên & hệ bánh xe

Đây là bộ phận giúp cổng trục có thể di chuyển:

• Trang bị 4 bánh xe chịu tải

• Có thể xoay 360 độ linh hoạt

• Tích hợp khóa hãm an toàn khi vận hành

=> Lưu ý quan trọng: Chất lượng bánh xe ảnh hưởng trực tiếp đến độ an toàn và độ bền.

2.5. Hệ thống nâng hạ (Pa lăng)

Pa lăng là bộ phận trực tiếp nâng – hạ hàng hóa, gồm các loại phổ biến:

• Pa lăng xích kéo tay (tiết kiệm chi phí)

• Pa lăng xích điện (hiệu suất cao)

• Pa lăng cáp điện (tải lớn, chuyên nghiệp)

2.6. Hệ thống điện (tuỳ chọn)

Trong trường hợp sử dụng pa lăng điện:

• Có tủ điều khiển, dây cấp nguồn

• Giúp vận hành nhanh chóng, giảm sức lao động

3. Nguyên lý hoạt động của cổng trục đẩy tay

VNID – Giải pháp cổng trục đẩy tay tối ưu chi phí, tối đa hiệu suất vận hành.

3.1. Nguyên lý di chuyển

Cổng trục hoạt động theo cơ chế:

• Người vận hành dùng lực đẩy để di chuyển toàn bộ khung cổng

• Bánh xe giúp thiết bị di chuyển linh hoạt theo nhiều hướng

=> Điều này giúp thiết bị không phụ thuộc vào ray cố định.

3.2. Nguyên lý nâng hạ

Quá trình nâng hạ được thực hiện bởi pa lăng:

• Pa lăng kéo tải lên – hạ xuống theo phương thẳng đứng

• Có thể di chuyển ngang trên dầm chính

3.3. Quy trình vận hành cơ bản

Để đảm bảo hiệu quả và an toàn, VNID khuyến nghị quy trình:

Bước 1: Di chuyển cổng trục đến vị trí cần nâng
Bước 2: Khóa bánh xe cố định
Bước 3: Điều chỉnh pa lăng đúng vị trí
Bước 4: Tiến hành nâng hạ hàng hóa

3.4. Điều kiện vận hành hiệu quả

Để thiết bị hoạt động ổn định, Quý khách cần lưu ý:

• Mặt sàn phải bằng phẳng, không gồ ghề

• Không nâng quá tải trọng thiết kế

• Kiểm tra thiết bị trước khi sử dụng

4. Ưu điểm và hạn chế của cổng trục đẩy tay

4.1. Ưu điểm nổi bật

Cổng trục đẩy tay được nhiều doanh nghiệp lựa chọn nhờ:

✔️ Tính linh hoạt cao – di chuyển dễ dàng
✔️ Không cần lắp đặt ray
✔️ Chi phí đầu tư thấp
✔️ Dễ lắp đặt và tháo rời
✔️ Ít bảo trì – độ bền cao

=> Đây là giải pháp lý tưởng cho các doanh nghiệp vừa và nhỏ.

4.2. Nhược điểm cần lưu ý

Bên cạnh ưu điểm, thiết bị cũng có một số hạn chế:

❌ Tải trọng hạn chế (thường ≤ 5 tấn)
❌ Phụ thuộc vào sức người khi di chuyển
❌ Không phù hợp với hệ thống tự động hóa lớn

5. Ứng dụng thực tế của cổng trục đẩy tay

VNID – Đội ngũ kỹ sư giàu kinh nghiệm, trực tiếp triển khai từng dự án cổng trục đẩy tay



5.1. Trong nhà xưởng sản xuất

• Nâng hạ khuôn mẫu

• Lắp ráp thiết bị cơ khí

• Di chuyển linh kiện

5.2. Trong kho bãi

• Bốc xếp hàng hóa nhẹ

• Sắp xếp vật tư

5.3. Trong bảo trì – sửa chữa

• Nâng máy móc nhỏ

• Hỗ trợ tháo lắp thiết bị

6. Khi nào nên sử dụng cổng trục đẩy tay?

VNID – cổng trục đẩy tay vận hành an toàn, đúng tải trọng thiết kế.



6.1. Trường hợp nên sử dụng

Quý khách nên lựa chọn thiết bị này khi:

• Cần nâng tải nhẹ đến trung bình

• Không gian làm việc hạn chế

• Yêu cầu di chuyển linh hoạt

6.2. Khi nào không nên sử dụng

Không nên sử dụng nếu:

• Tải trọng lớn > 5 tấn

• Cần vận hành liên tục công suất cao

• Yêu cầu tự động hóa

6.3. So sánh với các thiết bị khác

• So với cầu trục: linh hoạt hơn nhưng tải nhỏ hơn

• So với xe nâng: tiết kiệm chi phí hơn trong nhiều ứng dụng

• So với cổng trục điện: đơn giản và dễ sử dụng hơn

6.4. Lời khuyên từ VNID

Để lựa chọn đúng thiết bị, VNID khuyến nghị Quý khách:

• Xác định rõ tải trọng nâng

• Lựa chọn kích thước phù hợp không gian

• Chọn đơn vị cung cấp uy tín, có kinh nghiệm

📌 KẾT LUẬN

Cổng trục đẩy tay là một giải pháp nâng hạ linh hoạt – tiết kiệm – hiệu quả, đặc biệt phù hợp với các doanh nghiệp sản xuất quy mô vừa và nhỏ.

=> Việc hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp Quý khách:

• Sử dụng thiết bị đúng cách

• Tăng tuổi thọ

• Đảm bảo an toàn trong vận hành
