Nguyên nhân xe gòong bị lệch ray khi vận hành và cách khắc phục



1.Nguyên nhân xe gòong bị lệch ray khi vận hành và cách khắc phục

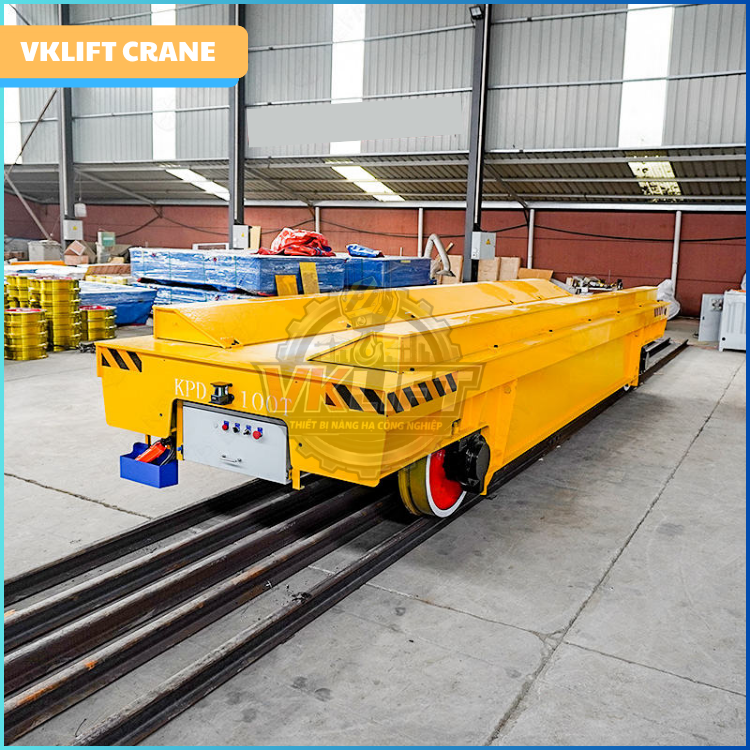

VNID – Kiểm soát chất lượng Xe gòong chặt chẽ từ sản xuất đến bàn giao.



Trong các hệ thống vận chuyển nội bộ nhà máy, xe gòong chạy ray (Transfer Cart) là thiết bị đóng vai trò quan trọng trong việc di chuyển vật liệu tải trọng lớn một cách ổn định và an toàn. Tuy nhiên, sau thời gian vận hành, một trong những sự cố kỹ thuật phổ biến nhất mà nhiều doanh nghiệp gặp phải chính là:

Xe gòong bị lệch ray khi vận hành

Đây là hiện tượng xe:

• Di chuyển không đúng quỹ đạo

• Có xu hướng ép vào một bên ray

• Rung lắc bất thường

• Phát sinh tiếng kêu lớn

• Mòn bánh xe nhanh

Nếu tình trạng này kéo dài có thể dẫn đến:

• Trật bánh ray

• Hư hỏng bánh xe

• Cong ray di chuyển

• Motor quá tải

• Biến dạng kết cấu khung xe

• Mất an toàn vận hành

Trong thực tế, phần lớn các sự cố lệch ray xuất phát từ:

• Ray lắp đặt sai kỹ thuật

• Chênh cao độ ray

• Sai tâm bánh xe

• Nền móng ray bị lún

• Kết cấu xe mất cân bằng tải

Trong bài viết này, VNID sẽ giúp Quý khách phân tích chi tiết nguyên nhân khiến xe gòong bị lệch ray, dấu hiệu nhận biết sớm và các giải pháp xử lý hiệu quả nhằm đảm bảo hệ thống vận hành ổn định, an toàn và bền bỉ lâu dài.

2.Ray lắp sai kỹ thuật – Nguyên nhân hàng đầu gây lệch ray xe gòong

VNID – Kỹ sư tận tâm, thi công chuẩn mực, vận hành an toàn.



2.1. Vì sao ray lắp đặt ảnh hưởng trực tiếp đến chuyển động xe gòong?

Hệ thống ray là bộ phận dẫn hướng chính cho toàn bộ chuyển động của xe gòong. Nếu ray lắp đặt không chính xác sẽ làm:

• Bánh xe chịu lực lệch

• Tăng ma sát ngang

• Xe bị kéo lệch hướng

• Gia tăng rung động toàn hệ thống

Đặc biệt đối với các xe:

• Tải trọng lớn

• Di chuyển quãng đường dài

• Hoạt động liên tục

thì sai số ray dù nhỏ cũng có thể gây ảnh hưởng rất lớn.

2.2. Các lỗi ray lắp đặt phổ biến hiện nay

Ray không song song

Đây là lỗi phổ biến nhất.

Khi khoảng cách giữa hai ray thay đổi theo chiều dài hành trình sẽ làm:

• Bánh xe bị ép ngang

• Tăng áp lực mép bánh

• Xe tự lệch về một phía

Sai tim ray

Sai tim ray là hiện tượng:

• Tâm ray không nằm trên cùng một trục chuẩn

Sai số lớn có thể gây:

• Rung giật mạnh

• Mòn bánh nhanh

• Leo ray

Ray bị xoắn hoặc cong cục bộ

Nguyên nhân thường do:

• Hàn ray sai kỹ thuật

• Dầm đỡ ray biến dạng

• Nền móng không ổn định

2.3. Sai số ray cho phép trong hệ thống xe gòong

Một số tiêu chuẩn kỹ thuật thường áp dụng:

Hạng mục kiểm tra	Sai số cho phép
Sai lệch tim ray	±2 mm
Chênh khoảng cách ray	≤ 3 mm
Độ nghiêng ray	≤ 1/1000
Khe hở nối ray	2 – 5 mm

Đối với xe tải trọng lớn:

• Sai số yêu cầu càng nhỏ

2.4. Dấu hiệu nhận biết ray lắp sai

Một số dấu hiệu phổ biến:

• Xe chạy rung mạnh

• Bánh xe mòn lệch

• Motor tải nặng bất thường

• Xe tự lệch về một phía

• Ray xuất hiện vết mài không đều

2.5. Giải pháp khắc phục ray lắp sai

Kiểm tra tim ray bằng laser

Hiện nay đa số hệ thống chuyên nghiệp đều sử dụng:

• Máy laser căn ray

• Thiết bị đo cao độ điện tử

để tăng độ chính xác.

Căn chỉnh lại khoảng cách ray

Đặc biệt tại:

• Mối nối ray

• Khu vực nền lún

• Vị trí chuyển tải trọng lớn

Gia cố dầm và nền móng

Đối với hệ ray tải nặng cần:

• Dầm thép chịu tải tốt

• Nền bê tông cường độ cao

3.Chênh cao độ ray – Nguyên nhân gây rung lắc và mất ổn định

VNID – Mỗi thiết bị bàn giao là một cam kết về độ bền và an toàn

3.1. Chênh cao độ ray là gì?

Đây là hiện tượng:

• Hai ray không nằm cùng cao độ
  hoặc

• Một ray bị lún thấp hơn ray còn lại

Khi xe di chuyển sẽ xuất hiện:

• Rung lắc

• Xoắn khung xe

• Tải trọng phân bố không đều

3.2. Nguyên nhân gây chênh cao độ ray

Nền móng ray bị lún

Sau thời gian dài vận hành:

• Nền bê tông có thể lún cục bộ

• Dầm ray bị võng

Đặc biệt phổ biến ở:

• Nhà xưởng tải nặng

• Nền đất yếu

• Nhà máy hoạt động liên tục

Thi công ray không đúng kỹ thuật

Một số lỗi phổ biến:

• Không kiểm tra cao độ bằng laser

• Hàn ray sai trình tự

• Dầm đỡ ray không đồng đều

Ray bị biến dạng nhiệt

Trong các môi trường:

• Nhà máy luyện kim

• Nhà máy cán thép nóng

nhiệt độ cao có thể làm:

• Ray giãn nở

• Cong vênh ray

3.3. Ảnh hưởng của chênh cao độ ray

Nếu chênh cao độ lớn có thể gây:

• Lệch hướng xe

• Tăng tải cục bộ lên bánh xe

• Mòn bánh không đều

• Nứt khung xe

• Gãy bạc đạn

Đối với xe tải lớn:

• 20 tấn

• 30 tấn

• 50 tấn trở lên

thì nguy cơ mất an toàn càng cao.

3.4. Thông số kỹ thuật cần kiểm soát

Hạng mục	Giới hạn khuyến nghị
Chênh cao độ ray	≤ 2 mm
Độ võng dầm ray	≤ L/1000
Độ nghiêng ngang ray	≤ 1/1500

3.5. Giải pháp xử lý chênh cao độ ray

Kiểm tra cao độ định kỳ

Nên kiểm tra:

• 3 – 6 tháng/lần

đối với hệ thống tải nặng.

Gia cố nền móng ray

Đặc biệt quan trọng với:

• Nhà xưởng nền yếu

• Hệ ray dài

• Xe tải trọng lớn

Thay ray cong hoặc võng

Nếu ray đã:

• Biến dạng lớn

• Nứt

• Mòn nặng

thì nên thay mới để đảm bảo an toàn.

4.Sai tâm bánh xe – Nguyên nhân trực tiếp gây lệch hướng di chuyển

VNID – Chuẩn hóa quy trình, nâng cao giá trị công trình.



4.1. Sai tâm bánh xe là gì?

Sai tâm bánh xe là hiện tượng:

• Các bánh xe không nằm đúng vị trí tâm thiết kế
  hoặc

• Đường kính bánh không đồng đều

Điều này làm xe:

• Chạy lệch hướng

• Tăng ma sát ngang

• Mòn bánh nhanh

4.2. Các nguyên nhân gây sai tâm bánh xe

Gia công bánh xe sai kích thước

Nếu sai số đường kính lớn:

• Xe sẽ bị kéo lệch

Lắp ráp trục bánh không đồng tâm

Nguyên nhân thường do:

• Gia công khung sai

• Lắp ổ bi lệch

• Trục bánh cong

Bánh xe mòn không đều

Sau thời gian dài hoạt động:

• Một số bánh mòn nhanh hơn

làm thay đổi:

• Đường kính làm việc thực tế

4.3. Dấu hiệu nhận biết sai tâm bánh xe

• Xe di chuyển lệch một bên

• Bánh mòn côn

• Tiếng ma sát lớn

• Xe rung bất thường

• Ray mòn không đều

4.4. Sai số đồng tâm bánh xe cho phép

Hạng mục	Sai số khuyến nghị
Sai lệch đường kính bánh	≤ 0.3 mm
Sai lệch đồng trục	≤ 0.5 mm
Độ đảo bánh xe	≤ 0.2 mm

4.5. Giải pháp khắc phục sai tâm bánh xe

Kiểm tra đồng tâm bằng thiết bị chuyên dụng

Nên sử dụng:

• Đồng hồ so

• Thiết bị laser alignment

Thay bánh mòn đồng bộ

Không nên:

• Chỉ thay 1 bánh riêng lẻ

vì dễ gây:

• Chênh lệch đường kính

Kiểm tra bạc đạn và trục bánh

Nếu:

• Bạc đạn rơ

• Trục cong

thì cần thay mới ngay.

5.Các biện pháp phòng ngừa xe gòong bị lệch ray khi vận hành

VNID – Xe gòong thiết kế riêng, tối ưu không gian và công năng.



5.1. Kiểm tra hệ ray định kỳ

Đây là công việc quan trọng nhất.

Nội dung kiểm tra gồm:

• Tim ray

• Cao độ ray

• Độ mòn ray

• Khe hở nối ray

5.2. Không vận hành quá tải

Khi xe hoạt động vượt tải:

• Áp lực lên bánh tăng mạnh

• Ray nhanh biến dạng

• Tăng nguy cơ lệch ray

Khuyến nghị:

• Chỉ vận hành ở mức 80 – 90% tải thiết kế

5.3. Bảo trì bánh xe và bạc đạn thường xuyên

Cần kiểm tra:

• Độ mòn bánh

• Độ rơ bạc đạn

• Đồng tâm trục bánh

để hạn chế:

• Lệch hướng di chuyển

5.4. Kiểm tra nền móng ray

Đối với các nhà máy:

• Tải trọng lớn

• Hoạt động liên tục

nền móng cần được kiểm tra:

• Độ lún

• Độ võng

• Vết nứt bê tông

5.5. Lựa chọn đơn vị thiết kế và lắp đặt chuyên nghiệp

Đây là yếu tố quyết định lớn đến:

• Độ ổn định vận hành

• Tuổi thọ hệ thống

• Mức độ an toàn

Một hệ ray được thiết kế chuẩn ngay từ đầu sẽ giúp:

• Hạn chế rung lắc

• Giảm mòn bánh xe

• Tăng tuổi thọ motor

• Giảm chi phí bảo trì lâu dài
