Quy Trình Bảo Dưỡng Xe Con Cầu Trục Định Kỳ

Trong hệ thống cầu trục dầm đôi và cổng trục dầm đôi, xe con cầu trục là một trong những cơ cấu làm việc quan trọng nhất. Đây là bộ phận trực tiếp thực hiện nhiệm vụ nâng hạ và di chuyển tải trọng lớn trong nhà xưởng, nhà máy sản xuất thép, cơ khí chế tạo, kho vật liệu và nhiều môi trường công nghiệp nặng khác.

Do thường xuyên làm việc với tải trọng lớn, tần suất hoạt động cao và môi trường nhiều bụi bẩn, rung động, nhiệt độ cao hoặc hơi ẩm, xe con cầu trục rất dễ phát sinh các vấn đề như mòn bánh xe, hư phanh, rò rỉ dầu hộp giảm tốc, đứt cáp tải, lệch ray hoặc quá nhiệt động cơ nếu không được bảo trì đúng cách.

Xe con cầu trục nâng hạ công nghiệp – VIND cung cấp và hỗ trợ lắp đặt trên toàn quốc

Chính vì vậy, việc bảo dưỡng xe con cầu trục định kỳ đóng vai trò cực kỳ quan trọng nhằm:

• Đảm bảo an toàn vận hành

• Hạn chế sự cố dừng máy đột xuất

• Tăng tuổi thọ thiết bị

• Giảm chi phí sửa chữa lớn

• Duy trì hiệu suất nâng hạ ổn định

• Đáp ứng yêu cầu kiểm định an toàn thiết bị nâng

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết quy trình bảo dưỡng xe con cầu trục theo tiêu chuẩn kỹ thuật thực tế đang được áp dụng trong các nhà máy công nghiệp hiện nay.

1.Xe Con Cầu Trục Là Gì?

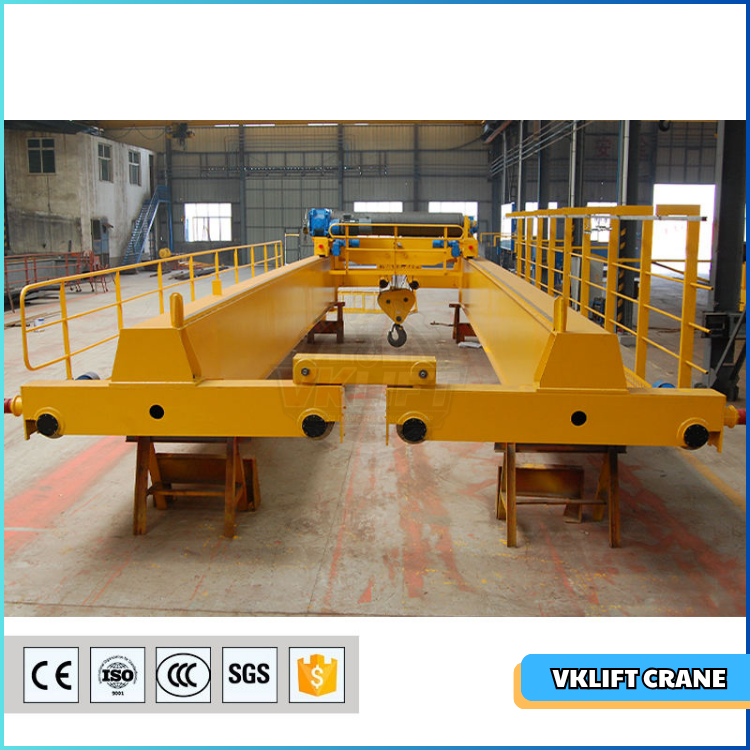

Hình ảnh xe con cầu trục được lắp đặt tại xưởng - VNID

1.1 Vai trò của xe con cầu trục trong hệ thống nâng hạ

Xe con cầu trục (Crane Trolley) là cơ cấu di chuyển ngang kết hợp cơ cấu nâng hạ chính trên cầu trục dầm đôi hoặc cổng trục dầm đôi. Xe con được lắp đặt trên hai dầm chính và di chuyển dọc theo ray cầu trục.

Thiết bị này chịu trách nhiệm:

• Nâng hạ vật tải bằng palang cáp điện

• Di chuyển tải theo phương ngang

• Kết hợp với cơ cấu di chuyển cầu tạo thành hệ thống vận chuyển 3 chiều

• Đảm bảo độ chính xác trong thao tác nâng hạ

Trong các hệ thống tải trọng lớn từ 5 tấn đến hàng trăm tấn, xe con cầu trục thường hoạt động liên tục với cường độ cao nên yêu cầu kỹ thuật bảo trì rất nghiêm ngặt.

1.2 Cấu tạo cơ bản của xe con cầu trục

Một bộ xe con cầu trục dầm đôi thường bao gồm:

Khung kết cấu thép xe con

Là bộ phận chịu lực chính, liên kết toàn bộ cụm nâng và cụm di chuyển.

Cơ cấu nâng hạ

Bao gồm:

• Động cơ nâng

• Hộp giảm tốc nâng

• Tang cuốn cáp

• Phanh nâng

• Cáp tải

• Puly dẫn hướng

• Móc cẩu

Cơ cấu di chuyển xe con

Bao gồm:

• Động cơ di chuyển

• Hộp giảm tốc di chuyển

• Trục truyền động

• Bánh xe di chuyển

• Ray xe con

Hệ thống điện điều khiển

Bao gồm:

• Tủ điện điều khiển

• Biến tần

• Contactor

• Rơ le bảo vệ

• Cáp điện mềm

• Hệ thống cấp điện an toàn

Tất cả các cụm chi tiết này đều cần được kiểm tra và bảo trì định kỳ để đảm bảo thiết bị hoạt động ổn định.

2.Tầm Quan Trọng Của Việc Bảo Dưỡng Xe Con Cầu Trục Định Kỳ

Hệ thống xe con cầu trục vận hành bền bỉ cho doanh nghiệp - VNID

2.1 Đảm bảo an toàn lao động

Xe con cầu trục là thiết bị trực tiếp nâng tải trọng lớn. Chỉ cần một lỗi nhỏ như phanh mất tác dụng, cáp mòn hoặc bánh xe lệch ray cũng có thể gây ra tai nạn nghiêm trọng.

Bảo trì xe con cầu trục định kỳ giúp:

• Phát hiện sớm nguy cơ hư hỏng

• Ngăn ngừa sự cố rơi tải

• Hạn chế tai nạn lao động

• Đảm bảo an toàn cho người vận hành

2.2 Giảm chi phí sửa chữa lớn

Nếu không kiểm tra định kỳ, các hư hỏng nhỏ có thể phát triển thành sự cố nghiêm trọng như:

• Cháy động cơ

• Vỡ hộp giảm tốc

• Gãy trục truyền động

• Mòn ray nghiêm trọng

• Đứt cáp tải

Chi phí sửa chữa khi xảy ra sự cố lớn thường cao hơn rất nhiều so với chi phí bảo dưỡng định kỳ.

2.3 Tăng tuổi thọ thiết bị

Một hệ thống xe con được bảo trì đúng kỹ thuật có thể hoạt động ổn định trong thời gian rất dài.

Việc:

• Thay dầu đúng chu kỳ

• Bôi trơn đầy đủ

• Căn chỉnh ray chính xác

• Kiểm tra tải thường xuyên

sẽ giúp giảm mài mòn cơ khí và tăng tuổi thọ thiết bị.

2.4 Duy trì hiệu suất vận hành

Khi xe con hoạt động ổn định:

• Tốc độ nâng hạ đều

• Di chuyển êm

• Không rung lắc

• Không phát sinh tiếng ồn bất thường

• Tiết kiệm điện năng

Điều này góp phần nâng cao hiệu quả sản xuất trong nhà máy.

3. Các Hạng Mục Cần Kiểm Tra Khi Bảo Dưỡng Xe Con Cầu Trục

Quy trình bảo dưỡng, lắp ráp được chuẩn hoá, đảm bảo thi công nhanh chóng bởi kỹ sư của VNID

3.1 Kiểm tra động cơ nâng hạ

Động cơ nâng là bộ phận làm việc với tải lớn nên cần được kiểm tra kỹ.

Các hạng mục cần kiểm tra

• Nhiệt độ vận hành

• Độ rung động

• Tiếng ồn bất thường

• Tình trạng vòng bi

• Điện trở cách điện

• Dòng điện hoạt động

• Tình trạng quạt làm mát

Các lỗi thường gặp

• Quá nhiệt động cơ

• Cháy cuộn dây

• Mòn bạc đạn

• Rò điện

• Mất pha

3.2 Kiểm tra hộp giảm tốc nâng và di chuyển

Hộp giảm tốc là cụm truyền động quan trọng giúp giảm tốc độ và tăng mô men xoắn.

Nội dung kiểm tra

• Mức dầu bôi trơn

• Tình trạng rò rỉ dầu

• Độ mòn bánh răng

• Độ rung và tiếng ồn

• Nhiệt độ hoạt động

Dấu hiệu hư hỏng

• Dầu chuyển màu đen

• Có mạt kim loại trong dầu

• Hộp số nóng bất thường

• Tiếng kêu lớn khi vận hành

Kiểm tra phanh nâng hạ

Phanh là thiết bị an toàn cực kỳ quan trọng.

Cần kiểm tra

• Độ mòn má phanh

• Lực phanh

• Khe hở phanh

• Cuộn hút phanh điện từ

• Độ nhạy đóng mở phanh

Nguy cơ nếu phanh hỏng

• Trôi tải

• Rơi tải

• Mất kiểm soát khi hạ tải

3.3 Kiểm tra cáp tải và tang cuốn

Cáp tải là bộ phận chịu tải trực tiếp nên cần được kiểm tra thường xuyên.

Các hạng mục cần kiểm tra

• Số lượng sợi cáp bị đứt

• Hiện tượng xoắn cáp

• Mòn cáp

• Biến dạng cáp

• Tình trạng rãnh tang

• Độ đồng đều khi cuốn cáp

Khi nào cần thay cáp

Nên thay cáp khi:

• Cáp bị đứt nhiều sợi

• Đường kính cáp giảm mạnh

• Cáp biến dạng hoặc xoắn

• Xuất hiện gỉ sét nghiêm trọng

3.4 Kiểm tra bánh xe di chuyển và ray

Nội dung kiểm tra

• Độ mòn bánh xe

• Độ đồng tâm bánh xe

• Khe hở bánh xe với ray

• Độ thẳng ray

• Mối hàn ray

• Bulong cố định ray

Các lỗi thường gặp

• Xe con bị lệch ray

• Di chuyển rung lắc

• Mòn mép bánh xe

• Kẹt ray

3.5 Kiểm tra hệ thống điện và biến tần

Các hạng mục cần kiểm tra

• Tình trạng contactor

• Đầu cos điện

• Cáp mềm cấp điện

• Biến tần điều khiển

• Relay nhiệt

• Công tắc hành trình

• Encoder

Các lỗi phổ biến

• Cháy contactor

• Lỏng đầu nối

• Biến tần báo lỗi quá dòng

• Mất tín hiệu điều khiển

4. Quy Trình Bảo Dưỡng Xe Con Cầu Trục Định Kỳ Chi Tiết

Từng chi tiết kỹ thuật đều ảnh hưởng đến hiệu suất vận hành tổng thể - VNID



Bước 1: Ngắt nguồn điện và đảm bảo an toàn

Trước khi bảo trì cần:

• Ngắt toàn bộ nguồn điện cầu trục

• Treo biển cảnh báo bảo trì

• Khóa aptomat nguồn

• Kiểm tra không còn điện dư

• Sử dụng đầy đủ bảo hộ lao động

Đây là bước bắt buộc nhằm tránh tai nạn điện và tai nạn cơ khí.

Bước 2: Vệ sinh tổng thể xe con cầu trục

Bụi bẩn, dầu mỡ và phoi kim loại tích tụ lâu ngày có thể ảnh hưởng lớn đến hoạt động thiết bị.

Thực hiện:

• Vệ sinh động cơ

• Lau sạch tủ điện

• Làm sạch ray di chuyển

• Loại bỏ dầu mỡ bám bẩn

• Vệ sinh quạt làm mát

Không nên dùng nước trực tiếp vào thiết bị điện.

Bước 3: Kiểm tra cơ cấu nâng hạ

Tiến hành kiểm tra:

• Động cơ nâng

• Phanh nâng

• Hộp giảm tốc

• Tang cuốn cáp

• Puly

• Móc cẩu

• Cáp tải

Lưu ý quan trọng

Nếu phát hiện:

• Cáp đứt sợi nhiều

• Móc cẩu nứt

• Phanh mòn nghiêm trọng

• Hộp số phát tiếng kêu lớn

cần dừng vận hành để sửa chữa ngay.

Bước 4: Kiểm tra cơ cấu di chuyển xe con

Kiểm tra:

• Động cơ di chuyển

• Bánh xe

• Ray di chuyển

• Trục truyền động

• Gối đỡ bạc đạn

Công việc bảo trì

• Bôi trơn bạc đạn

• Siết lại bulong

• Căn chỉnh bánh xe

• Kiểm tra độ song song ray

Bước 5: Kiểm tra hệ thống điện điều khiển

Nội dung thực hiện

• Đo điện trở cách điện

• Kiểm tra relay nhiệt

• Kiểm tra biến tần

• Kiểm tra dây điện

• Siết đầu nối điện

• Kiểm tra cảm biến hành trình

Đặc biệt cần kiểm tra nhiệt độ và bụi bẩn trong tủ điện.

Bước 6: Bôi trơn các vị trí chuyển động

Các vị trí cần bôi trơn gồm:

• Bạc đạn

• Bánh răng

• Tang cuốn

• Puly

• Trục quay

• Khớp nối

Việc sử dụng đúng loại mỡ bôi trơn công nghiệp rất quan trọng.

Bước 7: Chạy thử không tải và có tải

Sau khi bảo dưỡng cần vận hành thử:

Chạy không tải

Kiểm tra:

• Độ rung

• Tiếng ồn

• Hoạt động phanh

• Tốc độ nâng hạ

Chạy có tải

Tiến hành nâng tải thử theo đúng tải trọng cho phép.

Quan sát:

• Độ ổn định

• Độ võng

• Nhiệt độ động cơ

• Khả năng phanh giữ tải

5. Chu Kỳ Bảo Dưỡng Xe Con Cầu Trục Khuyến Nghị

Hiệu suất sản xuất bắt đầu từ hệ thống nâng chuyển phù hợp - VNID



5.1 Bảo dưỡng hàng ngày

Người vận hành cần:

• Kiểm tra tiếng ồn bất thường

• Kiểm tra phanh

• Quan sát cáp tải

• Kiểm tra rò điện

• Kiểm tra hành trình nâng hạ

5.2 Bảo dưỡng hàng tháng

Bao gồm:

• Bôi trơn thiết bị

• Kiểm tra bulong

• Kiểm tra ray

• Kiểm tra dầu hộp giảm tốc

• Kiểm tra điện

5.3 Bảo dưỡng 3 – 6 tháng

Thực hiện:

• Thay dầu hộp số

• Kiểm tra toàn bộ phanh

• Kiểm tra độ mòn bánh xe

• Kiểm tra biến tần

• Đo cách điện động cơ

5.4 Đại tu định kỳ hàng năm

Bao gồm:

• Tháo kiểm tra toàn bộ cụm nâng

• Kiểm tra kết cấu thép

• Căn chỉnh toàn bộ hệ thống

• Thay thế linh kiện mòn

• Kiểm định an toàn

Bảng Checklist Bảo Dưỡng Xe Con Cầu Trục

Hạng mục	Hàng ngày	Hàng tháng	6 tháng	Hàng năm
Kiểm tra cáp tải	✓	✓	✓	✓
Kiểm tra phanh	✓	✓	✓	✓
Kiểm tra động cơ		✓	✓	✓
Kiểm tra hộp giảm tốc		✓	✓	✓
Bôi trơn bạc đạn		✓	✓	✓
Kiểm tra ray di chuyển		✓	✓	✓
Đo cách điện			✓	✓
Kiểm tra biến tần		✓	✓	✓
Đại tu hệ thống				✓

6. Những Lỗi Thường Gặp Khi Không Bảo Dưỡng Xe Con Cầu Trục

VNID cam kết sử dụng các thiết bị nâng hạ chính hãng – doanh nghiệp an tâm vận hành

Xe con bị lệch ray

Nguyên nhân

• Ray lắp không chuẩn

• Bánh xe mòn không đều

• Chênh cao độ ray

• Khung xe con bị xoắn

Hậu quả

• Mòn ray nhanh

• Rung lắc mạnh

• Có nguy cơ trật bánh

Cháy động cơ nâng

Nguyên nhân

• Quá tải liên tục

• Thiếu bảo dưỡng quạt làm mát

• Mất pha

• Bạc đạn bị bó cứng

Hư hộp giảm tốc

Nguyên nhân

• Thiếu dầu bôi trơn

• Dầu bẩn

• Quá tải

• Bánh răng mòn lâu ngày

Đứt cáp tải

Nguyên nhân

• Cáp không được bôi trơn

• Cáp mòn lâu ngày

• Cuốn cáp sai rãnh

• Vượt tải trọng cho phép

7. Các Lưu Ý An Toàn Khi Bảo Trì Xe Con Cầu Trục

Lắp đặt đúng chuẩn là nền tảng cho vận hành an toàn sau này - VNID



Tuân thủ quy trình Lockout/Tagout

Cần khóa nguồn điện hoàn toàn trước khi bảo trì.

Không bảo trì khi còn tải

Tuyệt đối không thực hiện bảo trì khi móc cẩu còn treo tải.

Sử dụng thiết bị bảo hộ đầy đủ

Bao gồm:

• Mũ bảo hộ

• Dây an toàn

• Găng tay

• Giày bảo hộ

• Kính bảo hộ

Chỉ sử dụng phụ tùng đúng tiêu chuẩn

Việc sử dụng linh kiện kém chất lượng có thể gây mất an toàn nghiêm trọng.

8. Kinh Nghiệm Giúp Tăng Tuổi Thọ Xe Con Cầu Trục

Một hệ thống cầu trục tốt không chỉ nằm ở thiết bị mà còn ở cách triển khai - VNID



Không vận hành quá tải

Đây là nguyên nhân hàng đầu gây:

• Cháy động cơ

• Đứt cáp

• Hư hộp giảm tốc

• Biến dạng kết cấu

Bôi trơn đúng chủng loại

Mỗi vị trí sẽ yêu cầu loại dầu mỡ khác nhau.

Không nên sử dụng sai cấp độ nhớt hoặc dầu kém chất lượng.

Đào tạo người vận hành

Người vận hành cần:

• Hiểu nguyên lý hoạt động

• Tuân thủ tải trọng cho phép

• Nhận biết dấu hiệu bất thường

• Không thao tác giật tải

Thực hiện kiểm tra định kỳ

Việc kiểm tra thường xuyên giúp phát hiện sớm:

• Nứt kết cấu

• Mòn bánh xe

• Rò điện

• Mất cân bằng tải

9. Khi Nào Cần Sửa Chữa Hoặc Thay Thế Linh Kiện?

Giải pháp nâng hạ hiệu quả - Gia tăng năng xuất cho doanh nghiệp cùng Cầu trục dầm đôi - VNID

Cần sửa chữa hoặc thay thế khi phát hiện:

• Cáp tải mòn vượt giới hạn

• Phanh mất tác dụng

• Động cơ rung mạnh

• Hộp số phát tiếng kêu lớn

• Bánh xe mòn nghiêm trọng

• Ray bị lệch hoặc nứt

• Biến tần lỗi liên tục

• Móc cẩu bị biến dạng

Việc tiếp tục vận hành khi thiết bị đã xuống cấp có thể gây sự cố nghiêm trọng và làm tăng chi phí sửa chữa.

Kết Luận

Bảo dưỡng xe con cầu trục định kỳ là công việc bắt buộc đối với mọi hệ thống cầu trục dầm đôi và cổng trục công nghiệp. Việc thực hiện đúng quy trình không chỉ giúp tăng tuổi thọ thiết bị mà còn đảm bảo an toàn lao động, hạn chế dừng máy và giảm chi phí sửa chữa trong quá trình vận hành.

Đối với các doanh nghiệp sản xuất, đầu tư vào công tác bảo trì thiết bị nâng hạ chính là giải pháp giúp duy trì hiệu suất sản xuất ổn định và nâng cao độ an toàn trong nhà máy.

Nếu doanh nghiệp của bạn đang cần tư vấn bảo dưỡng cầu trục, sửa chữa xe con cầu trục hoặc kiểm tra hệ thống nâng hạ công nghiệp, hãy liên hệ với đội ngũ kỹ thuật chuyên môn để được hỗ trợ nhanh chóng và hiệu quả.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





10. FAQ – Câu Hỏi Thường Gặp

Bao lâu nên bảo dưỡng xe con cầu trục một lần?

Thông thường nên kiểm tra hàng ngày, bảo dưỡng hàng tháng và đại tu định kỳ hàng năm tùy theo tần suất sử dụng.

Có cần thay dầu hộp giảm tốc định kỳ không?

Có. Dầu hộp giảm tốc cần được thay đúng chu kỳ để đảm bảo khả năng bôi trơn và giảm mài mòn bánh răng.

Khi nào cần thay cáp tải cầu trục?

Khi cáp bị đứt nhiều sợi, biến dạng, xoắn hoặc giảm đường kính vượt mức cho phép.

Xe con cầu trục bị rung khi di chuyển là do đâu?

Nguyên nhân có thể do:

• Bánh xe mòn

• Ray lệch

• Khung xe con mất cân bằng

• Hỏng bạc đạn

Có nên tự sửa chữa xe con cầu trục không?

Các hạng mục kỹ thuật phức tạp nên được thực hiện bởi đội ngũ kỹ thuật có chuyên môn để đảm bảo an toàn.



---

Bạn đang xem sản phẩm Quy Trình Bảo Dưỡng Xe Con Cầu Trục Định Kỳ - VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
