Quy trình lắp đặt hệ thống ray và xe gòong trong nhà xưởng

Trong các nhà máy cơ khí, nhà xưởng sản xuất thép, kết cấu thép, khuôn mẫu hay dây chuyền công nghiệp hiện đại, xe gòong vận chuyển công nghiệp đang trở thành giải pháp tối ưu giúp vận chuyển hàng hóa tải trọng lớn một cách an toàn và hiệu quả.

Tuy nhiên, để hệ thống xe gòong vận hành ổn định, êm ái và đạt tuổi thọ cao thì công đoạn lắp đặt ray và căn chỉnh hệ thống đóng vai trò cực kỳ quan trọng. Chỉ cần sai lệch nhỏ trong quá trình thi công cũng có thể khiến xe:

• Rung lắc mạnh

• Phát tiếng ồn lớn

• Mòn bánh xe nhanh

• Lệch ray

• Giảm tuổi thọ motor và hộp số

Trong bài viết này, VNID sẽ cùng Quý khách tìm hiểu chi tiết về quy trình lắp đặt hệ thống ray và xe gòong trong nhà xưởng theo tiêu chuẩn kỹ thuật công nghiệp hiện nay.

1.Tổng quan về hệ thống xe gòong và ray di chuyển trong nhà xưởng

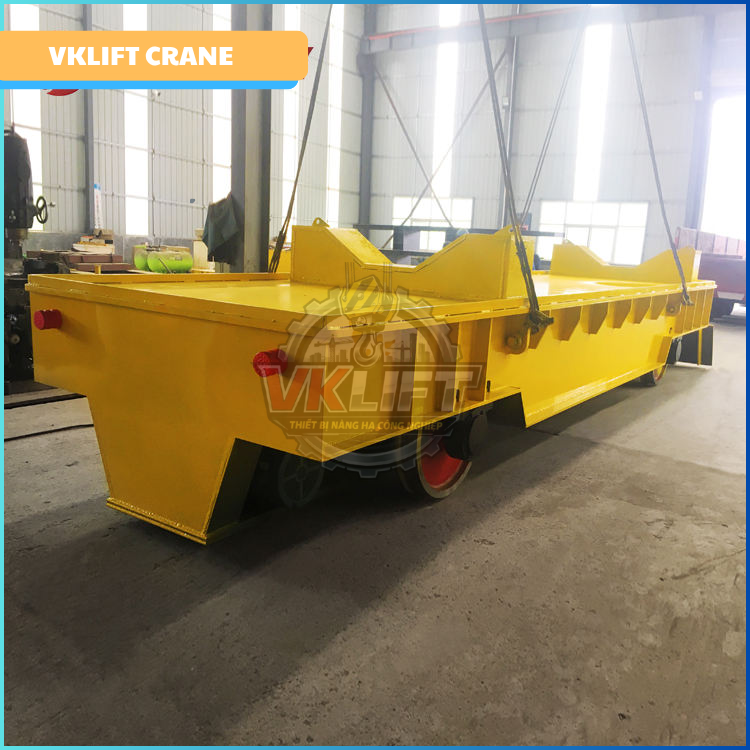

VNID – Thiết bị Xe gòong đầy đủ hồ sơ kỹ thuật và pháp lý.



1.1 Xe gòong công nghiệp là gì?

Xe gòong công nghiệp là thiết bị vận chuyển chạy trên ray, sử dụng motor điện để di chuyển hàng hóa tải trọng lớn trong nhà xưởng.

Thiết bị thường được ứng dụng để vận chuyển:

• Thép tấm

• Cuộn coil thép

• Kết cấu thép

• Khuôn mẫu

• Máy móc công nghiệp

• Pallet hàng hóa tải nặng

Hệ thống xe gòong thường bao gồm:

• Khung xe kết cấu thép

• Bánh xe thép chịu tải

• Motor giảm tốc

• Hộp số truyền động

• Hệ ray dẫn hướng

• Tủ điện điều khiển

1.2 Vai trò của hệ ray trong vận hành xe gòong

Ray di chuyển là bộ phận dẫn hướng trực tiếp cho bánh xe xe gòong.

Đây là hạng mục ảnh hưởng rất lớn đến:

• Độ ổn định vận hành

• Độ rung động

• Độ chính xác chuyển động

• Tuổi thọ bánh xe

• Độ bền motor và hộp số

Các loại ray phổ biến hiện nay gồm:

• Ray P18

• Ray P24

• Ray P38

• Ray QU70

• Ray vuông thép đặc

Tùy tải trọng xe gòong mà lựa chọn quy cách ray phù hợp.

Ví dụ:

Tải trọng xe gòong	Loại ray thường dùng
1 – 5 tấn	P18 – P24
5 – 20 tấn	P24 – P38
20 – 100 tấn	P38 – QU70

1.3 Vì sao cần lắp đặt ray đúng kỹ thuật?

Nếu ray lắp đặt sai tiêu chuẩn có thể gây ra:

• Xe rung lắc mạnh

• Mòn ray nhanh

• Bánh xe lệch tâm

• Tăng tải motor

• Phát tiếng ồn lớn

• Trật bánh khỏi ray

Đặc biệt với các xe gòong tải trọng lớn từ:

• 20 tấn

• 50 tấn

• 100 tấn

thì yêu cầu độ chính xác khi lắp đặt ray là cực kỳ cao.

Sai số tim ray cho phép thông thường chỉ:

• ±2 mm

• Sai lệch cao độ:

• ≤ 1/1000 khẩu độ ray

2.Khảo sát hiện trạng trước khi lắp đặt hệ thống ray và xe gòong

VNID – Tư duy kỹ thuật chuẩn xác, tạo nên hệ thống vận hành bền vững.



2.1 Kiểm tra nền nhà xưởng và khu vực lắp đặt

Trước khi thi công, đội ngũ kỹ thuật cần khảo sát:

• Cao độ nền

• Khả năng chịu tải

• Hiện trạng bê tông nền

• Kết cấu dầm thép

• Không gian vận hành

Đây là bước cực kỳ quan trọng để đảm bảo:

• Ray không bị lún

• Hệ thống vận hành ổn định lâu dài

2.2 Xác định tải trọng và kích thước xe gòong

Mỗi loại xe gòong sẽ có:

• Tải trọng khác nhau

• Kích thước khác nhau

• Khẩu độ ray khác nhau

Ví dụ:

Loại xe	Tải trọng	Khẩu độ ray
Xe chở thép tấm	5 tấn	2000 – 2500 mm
Xe chở coil thép	20 tấn	2500 – 4000 mm
Xe vận chuyển khuôn mẫu	50 tấn	3000 – 5000 mm

Việc xác định chính xác tải trọng giúp lựa chọn:

• Quy cách ray

• Độ dày nền

• Motor dẫn động

• Kết cấu chịu lực phù hợp

2.3 Kiểm tra tim tuyến và hành trình di chuyển

Đội ngũ kỹ thuật sẽ tiến hành:

• Định vị tim ray

• Kiểm tra hành trình xe

• Xác định vị trí dừng

• Bố trí vùng an toàn vận hành

Các thiết bị thường sử dụng gồm:

• Máy laser

• Máy thủy bình

• Máy toàn đạc

2.4 Lập bản vẽ và phương án thi công

Sau khảo sát sẽ tiến hành:

• Thiết kế bản vẽ ray

• Bố trí móng ray

• Tính toán tải trọng nền

• Lập phương án lắp đặt an toàn

Đây là bước giúp tối ưu:

• Chi phí đầu tư

• Thời gian thi công

• Hiệu quả vận hành lâu dài

3.Quy trình lắp đặt hệ thống ray xe gòong công nghiệp

VNID – Am hiểu kỹ thuật – làm chủ giải pháp – dẫn đầu chất lượng.



3.1 Chuẩn bị vật tư và thiết bị thi công

Các vật tư chính gồm:

• Ray thép

• Bản mã liên kết

• Bulong neo

• Đệm cao su giảm chấn

• Thép shim căn chỉnh

Thiết bị thi công gồm:

• Máy hàn

• Máy cắt

• Máy laser cân bằng

• Cẩu hỗ trợ lắp đặt

3.2 Định vị tim ray chính xác

Tim ray là yếu tố quyết định độ ổn định của xe gòong.

Trong quá trình thi công cần đảm bảo:

• Khoảng cách ray chính xác

• Ray song song tuyệt đối

• Sai số tim ray nhỏ hơn:

• ±2 mm

3.3 Lắp đặt và cố định ray

Ray được lắp theo trình tự:

1. Đặt ray lên nền hoặc dầm thép

2. Căn chỉnh cao độ

3. Hàn hoặc siết bulong cố định

4. Kiểm tra độ thẳng toàn tuyến

Khoảng cách liên kết ray thường:

• 500 – 1000 mm

tùy tải trọng và loại ray sử dụng.

3.4 Kiểm tra độ thẳng và cao độ ray

Sau lắp đặt cần kiểm tra:

• Độ thẳng ray

• Cao độ hai bên ray

• Độ song song

• Độ võng nền

Sai lệch cao độ thường cho phép:

• ≤ 2 mm trên 10 m ray

4. Căn chỉnh hệ thống xe gòong sau lắp đặt

VNID – Tối ưu từng bước thi công, giảm thiểu rủi ro vận hành.



4.1 Kiểm tra bánh xe và khoảng cách bánh

Bánh xe phải đảm bảo:

• Đồng tâm

• Không lệch trục

• Tiếp xúc đều với ray

Đường kính bánh xe phổ biến:

• Φ200 – Φ800 mm

4.2 Căn chỉnh motor và hộp số truyền động

Motor và hộp số cần:

• Đồng trục

• Không rung động

• Không lệch tâm

Các lỗi sai đồng tâm có thể gây:

• Rung lắc mạnh

• Mòn bạc đạn

• Hỏng hộp số

4.3 Kiểm tra hệ điện điều khiển

Hệ thống điện cần kiểm tra:

• Điện áp cấp nguồn

• Contactor

• Relay nhiệt

• Biến tần

• Hệ thống tiếp địa

Điện áp sử dụng phổ biến:

• 380V – 3 pha – 50Hz

4.4 Kiểm tra độ rung và tiếng ồn

Sau căn chỉnh, xe cần đạt:

• Di chuyển êm

• Không rung mạnh

• Không phát tiếng va đập lớn

Độ rung và tiếng ồn là yếu tố phản ánh trực tiếp chất lượng lắp đặt.

5. Chạy thử và nghiệm thu hệ thống xe gòong công nghiệp

VNID – Quy trình chuyên nghiệp, triển khai nhanh chóng, hiệu quả.



5.1 Chạy thử không tải

Xe sẽ được vận hành kiểm tra:

• Tốc độ di chuyển

• Độ ổn định

• Hệ điện điều khiển

• Độ rung và tiếng ồn

Tốc độ xe phổ biến:

• 10 – 60 m/phút

5.2 Chạy thử có tải

Sau khi chạy không tải đạt yêu cầu sẽ tiến hành thử tải.

Mức tải thử thường:

• 100 – 125% tải trọng thiết kế

Ví dụ:

Tải trọng thiết kế	Tải thử
10 tấn	12.5 tấn
20 tấn	25 tấn
50 tấn	62.5 tấn

5.3 Kiểm tra độ ổn định khi vận hành thực tế

Các hạng mục kiểm tra gồm:

• Độ võng kết cấu

• Độ rung động

• Nhiệt độ motor

• Độ ổn định ray

• Tiếng ồn vận hành

5.4 Nghiệm thu và bàn giao thiết bị

Sau khi hoàn thiện sẽ tiến hành:

• Nghiệm thu kỹ thuật

• Hướng dẫn vận hành

• Bàn giao hồ sơ kỹ thuật

• Hướng dẫn bảo trì bảo dưỡng

6. VNID – Đơn vị thiết kế, lắp đặt hệ thống xe gòong công nghiệp chuyên nghiệp

VNID – Cá nhân hóa hệ thống nâng hạ theo từng ngành nghề.



6.1 Giải pháp xe gòong công nghiệp theo yêu cầu

VNID chuyên:

• Thiết kế xe gòong tải trọng lớn

• Chế tạo ray vận chuyển công nghiệp

• Lắp đặt hệ thống ray nhà xưởng

• Căn chỉnh ray và bánh xe chính xác

Chúng tôi cung cấp đa dạng các dòng:

• Xe gòong chở thép cuộn

• Xe gòong chở thép tấm

• Xe gòong vận chuyển kết cấu thép

• Xe gòong tải trọng lớn tự động hóa

6.2 Ưu điểm hệ thống xe gòong do VNID cung cấp

• Kết cấu chắc chắn

• Vận hành ổn định

• Độ rung thấp

• Tuổi thọ cao

• Đạt chuẩn an toàn công nghiệp

VNID luôn chú trọng:

• Độ chính xác ray

• Chất lượng kết cấu thép

• Độ ổn định truyền động

• Khả năng vận hành bền bỉ lâu dài

6.3 Dịch vụ kỹ thuật chuyên nghiệp

VNID hỗ trợ:

• Khảo sát tận nơi

• Thiết kế theo yêu cầu thực tế

• Lắp đặt và căn chỉnh chuyên nghiệp

• Bảo trì – sửa chữa – nâng cấp hệ thống ray và xe gòong

Ngoài xe gòong công nghiệp, chúng tôi còn cung cấp:

• Cầu trục

• Cổng trục

• Pa lăng điện

• Tời nâng hạ

• Kết cấu thép nhà xưởng

• Thiết bị nâng hạ công nghiệp

6.4 Liên hệ VNID để được tư vấn giải pháp phù hợp

Nếu Quý khách đang cần:

• Lắp đặt hệ thống ray xe gòong

• Thiết kế xe gòong công nghiệp

• Cải tạo ray nhà xưởng

• Nâng cấp hệ thống vận chuyển công nghiệp

hãy liên hệ ngay VNID để được đội ngũ kỹ thuật của chúng tôi khảo sát và tư vấn giải pháp phù hợp nhất.

VNID – Giải pháp vận chuyển công nghiệp hiện đại, an toàn và bền bỉ cho doanh nghiệp sản xuất.
