Rulo Cuốn Cáp Điện Cho Cầu Trục Dầm Đôi Hoạt Động Như Thế Nào Trong Thực Tế?
Chào các bạn đồng nghiệp và quý khách hàng, trong ngành nâng hạ công nghiệp, việc đảm bảo nguồn điện liên tục cho những cỗ máy khổng lồ như cầu trục dầm đôi luôn là bài toán đòi hỏi sự chính xác tuyệt đối. Khác với hệ thanh quét an toàn (busbar) hay hệ máng C cáp dẹt (festoon) vốn bị giới hạn bởi không gian hoặc môi trường làm việc, hệ thống rulo cuốn cáp điện cầu trục dầm đôi (cable reel cầu trục dầm đôi) là giải pháp tối ưu cho các nhà xưởng có hành trình dài hoặc môi trường khắc nghiệt.
Nhiều người thường nghĩ cơ cấu này chỉ đơn giản là một chiếc tang cuốn dây điện vào/ra. Tuy nhiên, dưới góc nhìn của một kỹ sư cơ điện trực tiếp lắp đặt và vận hành tại công trường, hệ thống này là sự phối hợp phức tạp giữa động cơ mô-men xoắn, lực căng cơ khí và động lực học của toàn bộ hệ thống cầu trục. Bài viết này tôi sẽ chia sẻ sâu về cách thức hệ thống này vận hành ổn định trong điều kiện thực tế của các nhà máy.
Động lực học hành trình: Cầu trục dầm đôi "thử thách" rulo cuốn cáp như thế nào

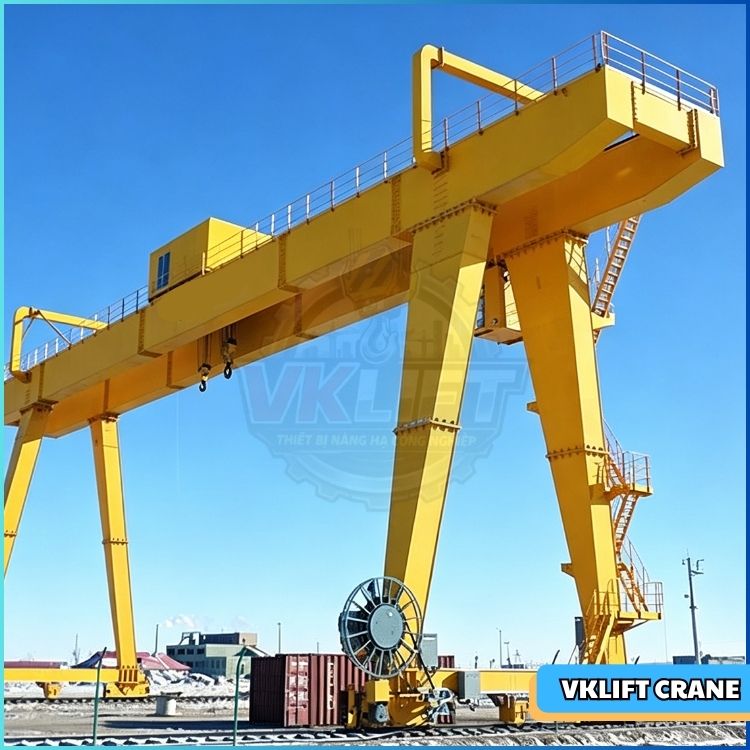

Hình ảnh rulo trên thiết bị nâng hạ công nghiệp cổng trục dầm đôi - VNID
Cầu trục dầm đôi thường có tải trọng nâng lớn (từ 5 tấn đến hàng trăm tấn) và khẩu độ rộng. Do đó, tải trọng bản thân của xe con và dầm chính rất lớn, dẫn đến hệ thống di chuyển dọc (đại xe) đòi hỏi công suất cao và quán tính chuyển động cực kỳ lớn.
1.1 Phân tích chuyển động thực tế của cầu trục dầm đôi
Khi cầu trục dầm đôi bắt đầu khởi động hoặc phanh dừng, gia tốc của nó tạo ra một áp lực rất lớn lên hệ thống cấp điện cầu trục. Khác với cầu trục dầm đơn hay hệ monorail nhẹ, cầu trục dầm đôi thường hoạt động trong các nhà xưởng lớn (nhà máy thép, bê tông, đóng tàu) với hành trình cáp cầu trục dài từ 50m đến hơn 150m. Lúc này, rulo thường được đặt cố định tại đầu nhà xưởng (cấp điện đầu hành trình) hoặc đặt ngay trên sàn dầm chính (cấp điện giữa hành trình).
1.2 Tác động của tốc độ và chiều dài hành trình đến việc cuốn nhả cáp
Tốc độ di chuyển đại xe của cầu trục dầm đôi hiện nay thường dao động từ 20m/phút đến 40m/phút, thậm chí nhanh hơn nếu dùng biến tần.
-
Khi cầu trục chạy ra xa điểm cấp điện: Rulo phải nhả cáp. Tốc độ nhả cáp phải khớp hoàn toàn với tốc độ di chuyển của cầu trục. Nếu rulo nhả quá chậm, cáp sẽ bị căng đứt.
-
Khi cầu trục chạy về gần điểm cấp điện: Rulo phải cuốn cáp lại. Nếu tốc độ cuốn chậm hơn tốc độ xe chạy, cáp điện sẽ bị trùng, rơi xuống sàn nhà xưởng hoặc vướng vào các chướng ngại vật bên dưới, dẫn đến nguy cơ kẹt và đứt cáp.
Thực tế vận hành: Với hành trình dài vượt quá 80 mét, trọng lượng của bản thân sợi cáp điện rất nặng. Khi cầu trục di chuyển đến cuối hành trình, rulo phải chịu một lực kéo tĩnh từ trọng trường của đoạn cáp lơ lửng, cộng với lực quán tính khi cầu trục thay đổi tốc độ. Đây là lý do hệ rulo của cầu trục dầm đôi đòi hỏi độ ổn định và mô-men xoắn lớn hơn rất nhiều so với các hệ thống nâng hạ hạng nhẹ.
2. Bài toán lực kéo cáp và sự đồng bộ động lực học ngoài công trường
VNID – Giải pháp kỹ thuật vững chắc cho từng nhu cầu nâng hạ.
Để một hệ thống bộ cuốn cáp điện hoạt động trơn tru, việc kiểm soát lực kéo cáp điện cầu trục là yếu tố sống còn. Lực kéo này không được quá lớn (gây đứt lõi đồng, dãn vỏ cáp) và không được quá nhỏ (gây chùng cáp).
2.1 Cách lực kéo hình thành và hiện tượng trùng - căng cáp
Lực kéo cáp thực tế được hình thành từ ba thành phần chính: lực căng để thắng trọng lượng bản thân cáp, lực ma sát của cáp với con lăn dẫn hướng (hoặc máng đỡ) và lực quán tính khi khởi động.
-
Tình trạng kéo căng nguy hiểm: Thường xảy ra khi cầu trục tăng tốc đột ngột ở xa vị trí rulo. Nếu cơ cấu nhả cáp có độ trễ, lực căng tức thời sẽ vượt quá giới hạn bền của cáp điện cầu trục, gây đứt ngầm các lõi truyền tín hiệu hoặc dây động lực.
-
Tình trạng chùng cáp tai hại: Thường xảy ra lúc cầu trục giảm tốc hoặc đảo chiều chuyển động để đi về phía rulo. Quán tính của cuộn cáp đang quay lớn hơn tốc độ giảm tốc của cầu trục, khiến tang cuốn tiếp tục nhả ra một lượng cáp thừa.
2.2 Các yếu tố làm hệ thống hoạt động không ổn định
Trong môi trường công nghiệp, các yếu tố ngoại cảnh tác động rất lớn đến bài toán lực kéo:
-
Nhiệt độ môi trường thay đổi làm co dãn vỏ cáp cao su (đặc biệt là mùa hè và mùa đông).
-
Bụi bặm bám vào con lăn dẫn hướng làm tăng ma sát đột ngột.
-
Sự lệch pha giữa hệ thống điều khiển biến tần của đại xe và hệ thống điều khiển rulo.
Kỹ sư thường gặp: Tại các nhà máy sản xuất bê tông đúc sẵn, bụi xi măng bám dày lên bề mặt cáp điện và máng đỡ cáp. Hiện tượng này làm tăng hệ số ma sát lên gấp 2-3 lần so với tính toán lý thuyết. Nếu kỹ sư không tính dư tải cho mô-men xoắn của rulo khi thiết kế, rulo sẽ bị lịm đi, không thể cuốn nổi cáp khi cầu trục chạy về, gây ra hiện tượng rối cáp nghiêm trọng.
Đề xuất: Cách tính toán lực kéo cáp để hiểu rõ các công thức tính toán tải trọng tĩnh và động của cáp
3. Bản chất vận hành của Torque Motor trong hệ thống rulo cuốn cáp
VNID – Chất lượng thiết bị bắt đầu từ giải pháp kỹ thuật chính xác.
Đối với cầu trục dầm đôi hành trình dài, người ta không thể dùng loại rulo cuốn cáp bằng lò xo (spring cable reel) vì giới hạn chiều dài và lực kéo. Thay vào đó, torque motor rulo cuốn cáp (động cơ mô-men xoắn) là trái tim của toàn bộ hệ thống.
3.1 Sự khác biệt cốt lõi giữa motor thường và Torque Motor
Một động cơ điện thông thường (như động cơ lồng sóc) được thiết kế để chạy ở một tốc độ định mức. Nếu bị hãm dừng hoặc ép quay ngược lại khi đang cấp điện, nó sẽ bị quá dòng và cháy dòng chỉ sau vài phút.
Ngược lại, torque motor cầu trục là dòng động cơ đặc biệt, có đặc tính cơ mềm. Nó có khả năng hoạt động ở chế độ "bị hãm" (stall torque) liên tục mà không bị cháy. Nghĩa là, động cơ luôn sinh ra một mô-men xoắn cố định để kéo cáp, bất kể tang cuốn đang quay thuận, quay ngược hay đứng yên.
3.2 Cách Torque Motor duy trì lực căng cáp khi cầu trục đổi hướng
Hãy hình dung cơ chế hoạt động thực tế của nó qua bảng trạng thái dưới đây:
|
Trạng thái cầu trục |
Hoạt động của Tang cuốn |
Trạng thái của Torque Motor |
Lực căng cáp |
|---|---|---|---|
|
Chạy xa rulo (Nhả cáp) |
Bị cầu trục kéo quay ngược chiều cuốn |
Bị ép quay ngược (Động cơ sinh mô-men hãm chống lại lực kéo) |
Luôn giữ ở mức ổn định, không để cáp tự tuột tự do |
|
Đứng yên tại chỗ |
Đứng yên |
Hoạt động ở chế độ Hãm (Stall) |
Giữ cáp không bị võng |
|
Chạy về gần rulo (Cuốn cáp) |
Quay thuận chiều cuốn |
Tự động tăng tốc quay để thu hồi cáp |
Cuốn đều tay theo tốc độ đại xe |
Khi cầu trục dầm đôi tăng tốc đột ngột, torque motor sẽ tự động điều chỉnh tốc độ tháo cáp nhờ vào đặc tính trượt tự nhiên của nó. Khi cầu trục phanh dừng, mô-men hãm của motor ngay lập tức triệt tiêu quán tính quay của tang cuốn, giữ cho cáp luôn trong trạng thái căng vừa đủ.
Lưu ý kỹ thuật: Điện áp cấp cho torque motor thường được điều chỉnh thông qua một bộ điều áp (biến áp tự ngẫu hoặc bộ điều khiển điện tử SCR). Việc cài đặt mức điện áp này cực kỳ quan trọng. Nếu đặt điện áp quá cao, motor sinh lực kéo lớn sẽ làm căng đứt cáp hoặc nhanh nóng motor. Nếu đặt quá thấp, lực cuốn không đủ sẽ gây chùng cáp.
Đề xuất: bài viết về torque motor và cách điều chỉnh bộ điều áp SCR
4. Cơ cấu tang cuốn và bài toán tải điện ảnh hưởng đến tuổi thọ hệ thống
VNID – Từ thiết kế đến lắp đặt, mọi quy trình đều hướng tới hiệu quả lâu dài.
Hoạt động cơ khí của cơ cấu tang cuốn cáp và hiện tượng nhiệt động học của tải điện trên hệ thống rulo là hai yếu tố quyết định hệ thống sẽ chạy được 5-10 năm hay sẽ hỏng hóc chỉ sau vài tháng vận hành.
4.1 Hiện tượng cuốn lệch cáp và sai số cơ khí
Trên cầu trục dầm đôi, rulo thường dùng loại tang cuốn dạng rulô phẳng (spiral reel - cuốn xếp lớp chồng lên nhau) hoặc tang cuốn hình trụ dài (monolayer cylindrical reel - cuốn xếp các vòng dọc theo thân tang).
Nếu quá trình lắp đặt rulo cuốn cáp không chuẩn xác, trục của rulo không vuông góc với hướng di chuyển của cáp, hoặc con lăn dẫn hướng bị lệch, hiện tượng cuốn lệch cáp sẽ xảy ra. Vòng cáp sau sẽ đè lên vòng cáp trước một cách hỗn loạn, tạo ra ma sát lớn và có thể làm cáp nhảy ra khỏi rãnh tang cuốn.
4.2 Tác động của tải điện lớn đến nhiệt độ cáp khi cuộn lại
Đây là một bẫy kỹ thuật rất nhiều đơn vị thiết kế non kinh nghiệm mắc phải. Khi cầu trục dầm đôi hoạt động hết công suất (nâng tải tối đa, chạy đại xe, chạy tiểu xe đồng thời), dòng điện chạy qua cáp rất lớn.
-
Khi cáp được nhả hết ra sàn, khả năng tản nhiệt ra môi trường tốt.
-
Khi cầu trục chạy về gần, cáp được cuộn chồng lên nhau nhiều lớp trên tang cuốn. Lúc này, các vòng cáp phía trong bị cô lập nhiệt.
Theo định luật Joule-Lenz, nhiệt lượng tỏa ra do dòng điện lớn tích tụ lại không thể thoát ra ngoài, làm nhiệt độ của cáp và cả lõi tang cuốn tăng vọt. Nhiệt độ cao này truyền trực tiếp vào bộ cổ góp vành trượt (slip ring) của rulo, gây ra hiện tượng phóng điện, mòn chổi than nhanh chóng hoặc làm nóng chảy lớp cách điện của cáp.
Kỹ sư thường gặp: Khi thiết kế hệ thống cấp điện cho hành trình dài, bắt buộc phải tính toán hệ số suy giảm dòng điện do cáp cuốn nhiều lớp (De-rating factor). Ví dụ, một sợi cáp điện thông thường chịu được dòng 100A khi kéo thẳng, nhưng khi cuốn 3 lớp trên rulo, nó chỉ còn chịu được khoảng 60A - 70A. Nếu không tính đến điều này và chọn đúng tiết diện cáp lớn hơn, cáp sẽ bị lão hóa vỏ cao su và chập cháy từ bên trong tang cuốn.
Đề xuất: bài viết về lựa chọn cáp điện và tính toán hệ số giảm dòng theo lớp cuốn
5. Tổng kết và giải pháp tối ưu hệ thống rulo cho cầu trục dầm đôi
VNID - Từ bản vẽ đến bàn giao, mọi bước đều được kiểm soát kỹ thuật chặt chẽ.
Tóm lại, sự vận hành của rulo cuốn cáp điện trên cầu trục dầm đôi là một vòng khép kín của sự cân bằng lực: tốc độ chuyển động của đại xe sinh ra nhu cầu nhả/cuốn cáp => torque motor phản hồi bằng mô-men xoắn phù hợp để duy trì lực căng => cơ cấu cơ khí của tang cuốn và con lăn dẫn hướng đảm bảo cáp được xếp thẳng hàng \rightarrow bộ vành trượt cổ góp truyền tải điện năng liên tục và an toàn.
Chỉ cần một mắt xích trong hệ thống này gặp lỗi (chọn sai công suất torque motor, tính sai tiết diện cáp, lắp đặt lệch tâm cơ khí), toàn bộ hệ thống cầu trục sẽ phải dừng hoạt động, gây thiệt hại lớn cho tiến độ sản xuất của nhà máy. Do đó, việc thiết kế và lựa chọn hệ thống này đòi hỏi những kỹ sư có trải nghiệm thực tế dày dặn ngoài công trường, chứ không chỉ dựa vào các thông số lý thuyết trên catalogue.
Đề xuất: Các lỗi thường gặp của rulo và quy trình bảo trì bảo dưỡng định kỳ
VNID – Đồng hành cùng mọi công trình nâng hạ chuyên sâu
Tại VNID, chúng tôi không chỉ bán thiết bị, chúng tôi mang đến giải pháp kỹ thuật trọn gói được tính toán cá nhân hóa theo từng mặt bằng nhà xưởng. Với nhiều năm kinh nghiệm trong lĩnh vực thiết kế, chế tạo cầu trục, cổng trục, và là chuyên gia hàng đầu trong việc cung cấp hệ thống cấp điện cầu trục, rulo cuốn cáp điện, VNID tự tin làm chủ các bài toán kỹ thuật phức tạp nhất:
-
Tính toán chính xác công suất và dải điều chỉnh của torque motor cầu trục cho các hành trình siêu dài.
-
Cung cấp các dòng cable reel cầu trục dầm đôi chất lượng cao, chịu nhiệt và chịu bụi tốt cho môi trường công nghiệp nặng.
-
Đội ngũ kỹ sư lắp đặt thực chiến, đảm bảo độ chuẩn xác cơ khí tối đa, triệt tiêu các lỗi rối cáp, lệch cáp ngay từ khâu nghiệm thu.
Nếu nhà máy của bạn đang gặp các sự cố về hệ thống cấp điện, hoặc bạn đang cần một phương án thiết kế rulo tối ưu cho hệ thống cầu trục dầm đôi sắp tới, hãy liên hệ ngay với các kỹ sư của VNID để nhận tư vấn kỹ thuật chuyên sâu và giải pháp vận hành bền bỉ nhất.
