Slip Ring Trong Rulo Cuốn Cáp Điện Là Gì? Vai Trò & Nguyên Lý Kỹ Thuật

Chào anh em đồng nghiệp và các bạn kỹ thuật viên vận hành,

Trong hệ thống thiết bị nâng hạ như cầu trục, cổng trục hay các dòng xe gòong bốc dỡ hàng hóa, rulo cuốn cáp điện là thiết bị cực kỳ quen thuộc. Chúng ta đều biết rulo có nhiệm vụ cuộn và nhả cáp để cấp nguồn hoặc tín hiệu cho cơ cấu di chuyển. Tuy nhiên, đã bao giờ anh em tự hỏi: Làm thế nào mà dòng điện từ một nguồn cố định có thể truyền vào sợi cáp đang quay liên tục hàng chục vòng quanh tang cuốn mà không bị xoắn đứt, rối dây hay đoản mạch?

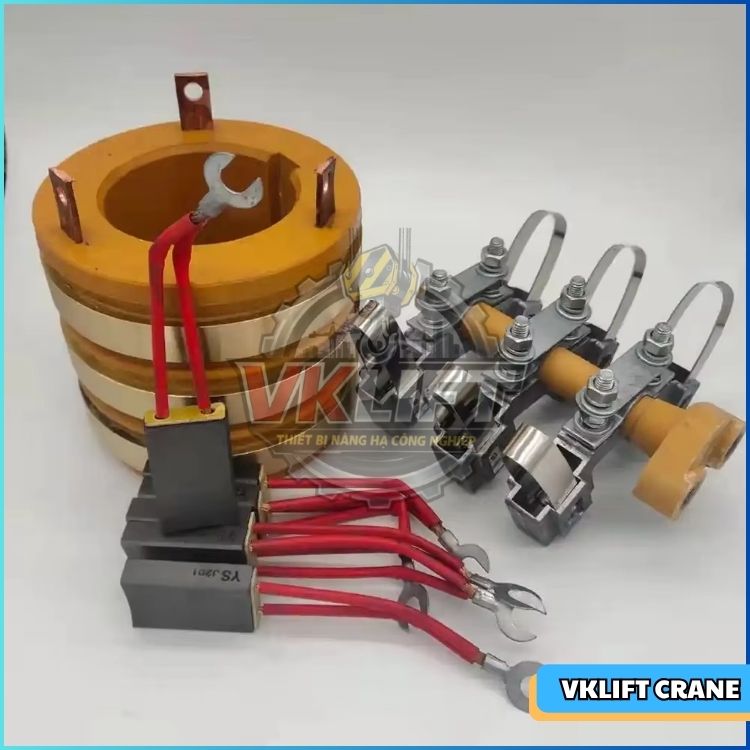

Hình ảnh: Vành trượt tiếp điện rulo - VNID

Câu trả lời nằm ở một bộ phận đầu não cốt lõi được giấu kín bên trong hộp tang quấn: Slip ring (hay còn gọi là vành trượt tiếp điện).

Là một kỹ sư cơ khí – điện công nghiệp có nhiều năm lăn lộn tại các nhà xưởng đóng tàu, nhà máy thép và cảng biển, tôi đã chứng kiến không ít ca "bệnh" của hệ thống nâng hạ. Có đến 70% sự cố gián đoạn nguồn của rulo cuốn cáp không đến từ việc đứt dây cáp dọc đường, mà xuất phát từ chính bộ vành trượt này. Bài viết hôm nay tôi sẽ chia sẻ sâu, bóc tách toàn bộ về cấu tạo, nguyên lý hoạt động, các lỗi thực tế và kinh nghiệm xương máu khi bảo trì slip ring công nghiệp để anh em làm chủ hoàn toàn thiết bị.

1.Bản chất của slip ring trong rulo cuốn cáp điện và vai trò cốt lõi

VNID – Cung cấp thiết bị, phụ kiện cầu trục nâng hạ chính hãng tại Việt Nam

Để hiểu một cách mộc mạc nhất, slip ring rulo cuốn cáp điện là một bộ tiếp điện quay liên tục. Nó đóng vai trò là "cầu nối" truyền dẫn năng lượng điện (hoặc tín hiệu điều khiển) từ một đầu cấp dây cố định (Static Part) sang một đầu quay liên tục theo tang cuốn cáp (Rotary Part).

1.1 Giải quyết bài toán xoắn cáp khi chuyển động quay

Hãy tưởng tượng nếu bạn đấu nối trực tiếp một sợi dây điện từ nguồn nhà xưởng vào tang quấn cáp, khi rulo quay để thu cáp, sợi dây nguồn đó sẽ bị vặn xoắn lại theo vòng quay. Chỉ cần quay vài vòng, lực vặn xoắn sẽ bẻ gãy lõi đồng bên trong hoặc xé toạc vỏ cách điện gây chập cháy ngay lập tức.

Slip ring sinh ra để giải quyết triệt để vấn đề này. Nó cho phép trục rulo và tang cuốn chứa cáp quay tự do 360^\circ không giới hạn số vòng, trong khi dòng điện vẫn được truyền tải liên tục, thông suốt và an toàn. Nếu anh em muốn tìm hiểu sâu hơn về bức tranh toàn cảnh của thiết bị này, hãy tham khảo thêm bài viết về cấu tạo rulo cuốn cáp điện để thấy rõ vị trí lắp đặt đồng bộ của cụm vành trượt.

1.2 Duy trì độ ổn định nguồn điện cho thiết bị nâng hạ

Đối với các thiết bị công suất lớn như cổng trục ngoài cảng biển, xe con cầu trục nhà máy dòng điện khởi động của động cơ vô cùng lớn. Chỉ một sự bất ổn nhỏ trong việc tiếp xúc điện tại vành trượt sẽ dẫn đến hiện tượng sụt áp, làm biến tần báo lỗi, hoặc gây mất pha làm cháy động cơ.

Slip ring đóng vai trò giữ cho điện áp luôn ổn định cho dù rulo đang quay ở tốc độ cao, đứng yên hay đảo chiều đột ngột. Sự bền bỉ của bộ phận này ảnh hưởng trực tiếp tới 90% tuổi thọ rulo cuốn cáp điện và tiến độ vận hành của toàn bộ dây chuyền sản xuất. Việc tính toán kỹ thông số của bộ phận này cũng là bước then chốt khi các kỹ sư tiến hành lựa chọn rulo cuốn cáp điện cho dự án mới.



2.Nguyên lý hoạt động thực tế của vành trượt tiếp điện

VNID - Một hệ thống cầu trục tốt không chỉ nằm ở thiết bị mà còn ở cách triển khai.



Về mặt lý thuyết vật lý, nguyên lý của slip ring không quá phức tạp. Tuy nhiên, dưới góc nhìn vận hành cơ điện công nghiệp tại công trường, cơ chế duy trì tiếp xúc này đòi hỏi sự chính xác tuyệt đối về cơ khí chính xác và độ bền vật liệu.

[Nguồn điện cố định] ──> [Chổi than (Đứng yên)]

                              │  (Tiếp xúc trượt liên tục)

                              ▼

[Cáp nguồn ra động cơ] <── [Vành đồng (Quay theo trục Rulo)]

2.1 Cơ chế truyền điện qua giao diện tiếp xúc trượt

Cấu tạo cơ bản của một bộ slip ring gồm hai phần chính hoạt động phối hợp:

• Vành đồng (Slip Rings / Commutator Rings): Gồm các vòng tròn làm bằng đồng nguyên chất dẫn điện tốt, được gắn cố định trên trục quay của rulo cuốn cáp. Các vành đồng này cách điện tuyệt đối với nhau và cách điện với trục thép bằng các ống fit cách điện chịu nhiệt cao. Mỗi vành đồng sẽ được đấu nối với một lõi dây của sợi cáp điện động lực quấn trên tang.

• Chổi than (Carbon Brushes): Là các khối vật liệu có độ dẫn điện cao (thường là carbon, graphite hoặc đồng-graphite) được lắp cố định trên một giá đỡ (Brush Holder) đứng yên. Chổi than này được kết nối trực tiếp với dây nguồn tổng cấp từ tủ điện mặt đất.

Khi rulo hoạt động (nhả cáp hoặc thu cáp), trục rulo quay làm các vành đồng quay theo. Lúc này, các chổi than đứng yên sẽ "trượt" liên tục trên bề mặt của các vành đồng. Dòng điện đi từ nguồn cố định =>  qua chổi than =>  truyền sang vành đồng đang quay =>  đi vào sợi cáp quấn trên tang =>  cấp cho động cơ cầu trục.

2.2 Cơ chế lò xo duy trì lực ép tiếp điểm liên tục

Điểm mấu chốt để hệ thống này không bị mất kết nối khi rung lắc chính là hệ thống lò xo nén (Tension Springs) trong giá đỡ chổi than.

Lò xo này luôn tạo ra một lực ép cơ học không đổi, đẩy chổi than tì chặt vào bề mặt vành đồng. Lực ép này phải được tính toán cực kỳ chuẩn xác:

• Nếu lực ép quá yếu: Khi rulo quay hoặc cầu trục di chuyển gây rung lắc, chổi than sẽ bị nẩy lên, gây ra hiện tượng phóng điện hồ quang (đánh lửa), làm rỗ bề mặt đồng và mất nguồn cục bộ.

• Nếu lực ép quá mạnh: Ma sát giữa chổi than và vành đồng tăng cao, sinh nhiệt lớn, làm mòn vẹt chổi than rất nhanh và gây xước, rãnh sâu trên vành đồng.

2.3 Các yếu tố thực tế gây mài mòn tiếp điểm

Trong môi trường công nghiệp, bề mặt tiếp xúc giữa chổi than và vành đồng không bao giờ là lý tưởng vĩnh viễn. Quá trình ma sát khô lâu ngày sẽ sinh ra bột than (mạt carbon). Nếu không được giải phóng, lớp mạt này cùng với độ ẩm không khí tạo thành màng bẩn cản trở dòng điện, hoặc nguy hiểm hơn là gây phóng điện bắc cầu giữa các pha (chập pha).

Đặc biệt, tốc độ mài mòn sẽ tăng lên gấp nhiều lần nếu rulo làm việc trong môi trường có bụi hạt mài như nhà máy xi măng, xưởng đúc tổ hợp, hoặc môi trường có hơi muối ăn mòn tại các cảng biển.



3.Phân loại cấu tạo và vật liệu slip ring trong công nghiệp

VNID - Tối ưu nâng hạ để tối ưu năng suất sản xuất.



Tùy thuộc vào công suất thiết bị, số lượng lõi cáp và loại tín hiệu truyền dẫn, slip ring công nghiệp được thiết kế với rất nhiều chủng loại và kích cỡ khác nhau.

3.1 Phân loại theo ứng dụng và dòng điện truyền dẫn

Slip ring nhiều cực (Multi-pole Slip Ring)

Đây là dạng phổ biến nhất trong hệ thống nâng hạ di chuyển. Cầu trục thông thường cần cấp nguồn 3 pha (3 cực) và 1 cực tiếp địa (PE), tức là loại 4 cực (4P).

Tuy nhiên, đối với các hệ thống điều khiển phức tạp, số cực có thể lên tới 12P, 24P hoặc thậm chí 36P để truyền dẫn thêm các đường điện điều khiển, nút bấm hành trình, chuông báo hiệu. Các vành đồng được xếp tầng dọc theo trục rulo, ngăn cách bằng các đĩa phíp cách điện.

Slip ring điện công suất (High-Current Slip Ring)

Sử dụng cho các dòng rulo cuốn cáp điện nguồn tổng cấp cho cả con cổng trục lớn, mâm từ (nam tản điện) hút thép phế liệu hoặc gầu ngoạm. Dòng điện định mức có thể từ 100 A đến hàng trăm Ampere.

Đặc điểm của loại này là vành đồng rất dày, bản rộng, và mỗi vành đồng có thể được bố trí từ 2 đến 4 chổi than tì song song để tăng diện tích tiếp xúc, chia sẻ dòng điện, tránh quá tải nhiệt tại một điểm.

Slip ring tín hiệu (Signal/Data Slip Ring)

Trong kỷ nguyên tự động hóa, rulo không chỉ cuốn cáp nguồn mà còn phải cuốn cáp tín hiệu điều khiển (mạng Profibus, Ethernet, tín hiệu cảm biến, camera giám sát trên lòng cổng trục).

Slip ring rulo cáp điện loại này yêu cầu khắt khe về điện trở tiếp xúc (mức m\Omega). Nếu dùng vành đồng - chổi than tiêu chuẩn sẽ gây nhiễu và mất dữ liệu. Thay vào đó, người ta phải dùng công nghệ vành mạ vàng hoặc mạ bạc kết hợp với chổi sợi kim loại quý (Gold-on-Gold, Silver-on-Silver) để đảm bảo độ nhạy cao.

3.2 Vật liệu chế tạo tiếp điểm phổ biến và ưu nhược điểm

Tiêu chí so sánh	Chổi than Carbon / Graphite tiêu chuẩn	Chổi than Đồng - Graphite (Copper-Graphite)	Tiếp điểm mạ Bạc / Vàng (Silver/Gold Coated)
Khả năng tải dòng	Trung bình (5 A – 40 A)	Rất cao (40 A – 500 A)	Thấp (< 2 A)
Độ bền ma sát	Rất cao, tự bôi trơn tốt, mòn chậm	Trung bình, mòn nhanh hơn do có thành phần kim loại	Thấp, dễ trầy xước lớp mạ nếu dính bụi bẩn
Điện trở tiếp xúc	Khá cao, dễ sinh nhiệt nhẹ	Thấp, dẫn điện cực tốt	Cực kỳ thấp, không gây nhiễu sóng
Ứng dụng thực tế	Rulo cáp điều khiển, cầu trục nhỏ và vừa	Rulo cấp nguồn tổng cổng trục, mâm từ, gầu ngoạm	Truyền tín hiệu camera, mạng điều khiển PLC, cảm biến



Tìm kiếm thường xuyên: Nguyên nhân cáp điện nhanh hỏng trong hệ thống cable reel



4.Cẩm nang chẩn đoán lỗi, nguyên nhân và kinh nghiệm bảo trì thực tế

VNID - Vận hành ổn định là thước đo thực tế của chất lượng thiết bị.



Từ thực tế sửa chữa hàng trăm bộ slip ring cầu trục tại hiện trường, tôi đúc kết lại các ban bệnh kinh điển nhất để anh em vận hành có thể chủ động phòng ngừa và xử lý.

4.1 Các lỗi thực tế thường gặp và dấu hiệu nhận biết

• Hiện tượng đánh lửa (Arcing) bên trong hộp slip ring: Khi quan sát qua khe hở bảo trì, thấy có tia lửa điện xanh hoặc đỏ phóng ra liên tục khi rulo quay. Đây là điềm báo chổi than đã cạn hoặc lò xo mất lực nén.

• Mất tiếp xúc điện, mất pha đột ngột: Cầu trục đang chạy bỗng dừng lại báo lỗi mất nguồn, đảo chiều lại chạy được một đoạn rồi lại ngắt. Nguyên nhân là do chổi than bị kẹt trong ống dẫn hướng, không thể đẩy tiến vào để tì sát vành đồng.

• Phát nhiệt cao (Overheating): Vỏ hộp bảo vệ cụm slip ring nóng ran bất thường, có mùi khét của nhựa fit hoặc mùi khét đặc trưng của lớp cách điện cuộn dây.

• Oxy hóa tiếp điểm và rỗ bề mặt: Bề mặt vành đồng không còn độ bóng loáng của kim loại mà chuyển sang màu đen xỉn, xuất hiện các vết rỗ, chấm nhỏ chân chim.

• Đứt hoặc sụt tín hiệu điều khiển: Tín hiệu từ cabin hoặc tay bấm điều khiển về tủ điện bị chập chờn, lúc nhận lúc không khi rulo quay đến một góc nhất định.

4.2 Nguyên nhân gốc rễ gây hư hỏng hệ thống vành trượt

Bụi bẩn và độ ẩm xâm nhập

Đa số hộp bảo vệ slip ring của rulo cáp điện ngoài trời có gioăng cao su lâu ngày bị lão hóa, nứt nẻ. Nước mưa, độ ẩm cao kết hợp với bụi bẩn lọt vào tạo thành một lớp bùn dẫn điện mỏng bám trên đĩa cách điện. Đây là nguyên nhân hàng đầu gây phóng điện ngắn mạch giữa các vành đồng với nhau hoặc phóng điện ra vỏ (tiếp địa).

Vận hành quá tải hoặc chọn sai công suất vành trượt

Nhiều đơn vị khi nâng cấp động cơ cầu trục lớn hơn nhưng lại giữ nguyên bộ slip ring công nghiệp cũ. Dòng điện vượt quá định mức của chổi than làm nó nóng chảy, dính chặt vào vành đồng hoặc phá hủy lớp keo gắn vành trượt. Đây là lỗi hệ thống rất nguy hiểm, cần được tính toán lại từ bước lập báo giá rulo cuốn cáp điện khi cải tạo.

Môi trường đặc thù khắc nghiệt

Tại các nhà máy luyện thép, nhiệt độ bức xạ môi trường rất cao kết hợp với bụi oxit sắt (mạt sắt) có tính dẫn điện lơ lửng trong không khí. Khi mạt sắt này bám vào bề mặt slip ring, nó hoạt động như một chất đoản mạch trực tiếp giữa các pha điện, gây ra những vụ nổ phá hủy hoàn toàn cụm vành trượt chỉ trong vài giây.

Tương tự, các hệ thống cấp điện chuyển động khác như hệ thống cấp điện cho xe gòong trong hầm lò hay nhà máy hóa chất cũng chịu sự tàn phá mài mòn hóa học khủng khiếp này.

4.3 Kinh nghiệm kiểm tra, bảo trì định kỳ định hình tuổi thọ thiết bị

VNID – Chúng tôi chú trọng hiệu quả vận hành, không chỉ cấu hình thiết bị.



Lưu ý thực tế từ Kỹ sư: Trước khi mở nắp hộp slip ring để kiểm tra, bắt buộc phải cắt nguồn điện tổng (Aptomat nguồn cấp cho rulo), khóa an toàn (Lockout/Tagout) và dùng bút thử điện kiểm tra lại. Tuyệt đối không thao tác khi thiết bị đang có điện!

• Tần suất kiểm tra: Định kỳ 03 tháng/lần đối với môi trường nhà xưởng sạch sẽ và 01 tháng/lần đối với môi trường khắc nghiệt (cảng biển, xi măng, thép). Có thể kết hợp chung với lịch bảo dưỡng cầu trục tổng thể của nhà máy để tiết kiệm thời gian dừng máy.

• Kiểm tra chiều dài chổi than: Khi chổi than mòn mất 2/3 chiều dài ban đầu (hoặc vạch chỉ báo giới hạn mòn trên thân chổi xuất hiện), phải tiến hành thay thế ngay. Đừng cố chạy "cố", phần lõi đồng của dây dẫn chổi than lộ ra sẽ cày nát vành đồng, chi phí sửa chữa vành đồng đắt gấp hàng chục lần thay chổi than.

• Vệ sinh đúng cách: Dùng khí nén áp lực vừa phải (2-3 bar), khô hoàn toàn (đã qua bộ lọc tách nước) để thổi sạch bụi carbon bám trong các kẽ hở. Tuyệt đối không dùng mỡ bôi trơn thông thường bôi vào bề mặt tiếp xúc vành đồng vì mỡ sẽ hút bụi than tạo thành hợp chất gây chập mạch. Nếu cần làm sạch vết bẩn cứng đầu, hãy dùng cồn 90  hoặc dung dịch vệ sinh tiếp điểm chuyên dụng (Contact Cleaner) nhanh bay hơi.

• Xử lý bề mặt vành đồng bị xước nhẹ: Dùng giấy nhám mịn (độ nhám từ P400 trở lên) ép nhẹ vào bề mặt vành đồng rồi quay nhẹ trục rulo bằng tay để rà phẳng lại bề mặt. Nếu vành đồng bị rãnh sâu > 0.5 mm, phải tháo cụm vành đưa lên máy tiện để hớt lại bề mặt cho đồng tâm.

Nếu anh em nhận thấy hệ thống rulo của mình đã quá cũ kỹ, liên tục gặp lỗi đánh lửa dù đã thay chổi than mới, thì đó là dấu hiệu cụm cơ khí đã rơ lắc, trục bị lệch tâm. Lúc này việc đọc kỹ hướng dẫn về bảo trì rulo cuốn cáp điện hoặc lên kế hoạch thay thế một cụm rulo đồng bộ mới là giải pháp tối ưu kinh tế nhất về lâu dài.

Tìm kiếm: Hướng Dẫn Bảo Trì Và Bảo Dưỡng Rulo Cuốn Cáp Điện Đúng Kỹ Thuật

5.Lời kết và giải pháp hệ thống cấp điện chuyển động toàn diện từ VNID.VN

VNID - Thiết bị tốt là thiết bị giúp doanh nghiệp vận hành hiệu quả hơn mỗi ngày.



Vành trượt tiếp điện – slip ring rulo cuốn cáp điện tuy chỉ là một cụm chi tiết nhỏ nằm ẩn bên trong hệ thống cơ khí đồ sộ của cầu trục, cổng trục, nhưng vai trò của nó lại mang tính quyết định đến sự "sống còn" và tính liên tục của dòng năng lượng. Hiểu rõ nguyên lý, lựa chọn đúng chủng loại vật liệu, tuân thủ nghiêm ngặt quy trình bảo dưỡng chính là chiếc chìa khóa vàng giúp doanh nghiệp tối ưu hóa chi phí vận hành, ngăn ngừa rủi ro dừng máy đột xuất làm tổn hại kinh tế.

Để đảm bảo hệ thống cấp điện di chuyển của đơn vị mình luôn vận hành trơn tru và bền bỉ theo thời gian, việc hợp tác với một đơn vị cung ứng và tư vấn kỹ thuật chuyên sâu là cực kỳ quan trọng.

Công ty Cổ phần Công nghiệp VNID (VNID.VN) tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên thiết kế, chế tạo và phân phối các dòng sản phẩm rulo cuốn cáp điện (rulo lò xo, rulo động cơ), cụm slip ring công nghiệp thay thế, cùng toàn bộ hệ thống vật tư nâng hạ cao cấp như ray điện an toàn, thiết bị cầu trục, cổng trục tiêu chuẩn quốc tế.

Đến với VNID.VN, quý khách hàng sẽ nhận được:

• Sự tư vấn chuyên sâu, chính xác từ đội ngũ kỹ sư giàu kinh nghiệm thực tế, đo đạc và tính toán công suất slip ring chuẩn xác cho từng loại thiết bị.

• Sản phẩm chính hãng, vật liệu chế tạo tiếp điểm (đồng-graphite, mạ vàng/bạc) cao cấp, chịu nhiệt, chịu mài mòn tốt trong môi trường công nghiệp nặng.

• Chính sách bảo hành dài hạn, hỗ trợ kỹ thuật và xử lý sự cố 24/7 tại hiện trường.

Nếu hệ thống rulo cuốn cáp của nhà máy bạn đang gặp trục trặc, cần thay thế linh kiện chổi than, vành trượt, hoặc bạn đang cần một giải pháp thiết kế hệ thống cấp điện di chuyển tối ưu cho dự án mới, đừng ngần ngại! Hãy liên hệ ngay với VNID.VN để nhận được sự hỗ trợ kỹ thuật tận tâm và bảng báo giá ưu đãi nhất.
