So Sánh Rulo Cuốn Cáp Điện Và Ray Điện An Toàn: Giải Pháp Nào Tối Ưu Hơn?

Trong suốt những năm tháng đi tư vấn, thiết kế và trực tiếp giám sát lắp đặt hệ thống cơ điện cho cầu trục, cổng trục và xe gòong vận chuyển (transfer cart), tôi đã gặp không biết bao nhiêu chủ đầu tư phải đau đầu đứng trước ngã ba đường: Nên chọn rulo cuốn cáp điện hay lắp đặt hệ thống ray điện an toàn?

Nhiều đơn vị vì nghe quảng cáo "ray điện an toàn lắm, hiện đại lắm" nên đã vội vàng lắp đặt cho hệ thống cổng trục ngoài bãi cát, bãi đá. Kết quả là chỉ sau một mùa mưa bụi bám đầy vào khe ray, chổi lấy điện đánh lửa liên tạch, gây mất pha, dừng máy liên tục. Ngược lại, có những xưởng cơ khí lắp rulo cuốn cáp cho xe gòong chạy dọc xưởng nhưng mặt bằng chật hẹp, cáp kéo lê trên mặt đất bị xe nâng cán đứt, rách vỏ liên tục, vừa tốn tiền thay cáp vừa cực kỳ nguy hiểm.

Lựa chọn sai giải pháp cấp điện di động không chỉ ngốn của doanh nghiệp những khoản chi phí sửa chữa khổng lồ mà còn làm gián đoạn chuỗi sản xuất, gây mất an toàn lao động và giảm tuổi thọ nghiêm trọng của toàn bộ thiết bị. Bài viết này, dưới góc nhìn của một kỹ sư hiện trường, tôi sẽ đặt hai giải pháp này lên bàn cân một cách thực tế nhất để các bạn có sự lựa chọn chuẩn xác ngay từ đầu.

1. Điểm chung của hai bài toán cấp điện và bản chất công nghệ khác biệt

1.1 Điểm giống nhau: Sứ mệnh truyền dẫn năng lượng liên tục

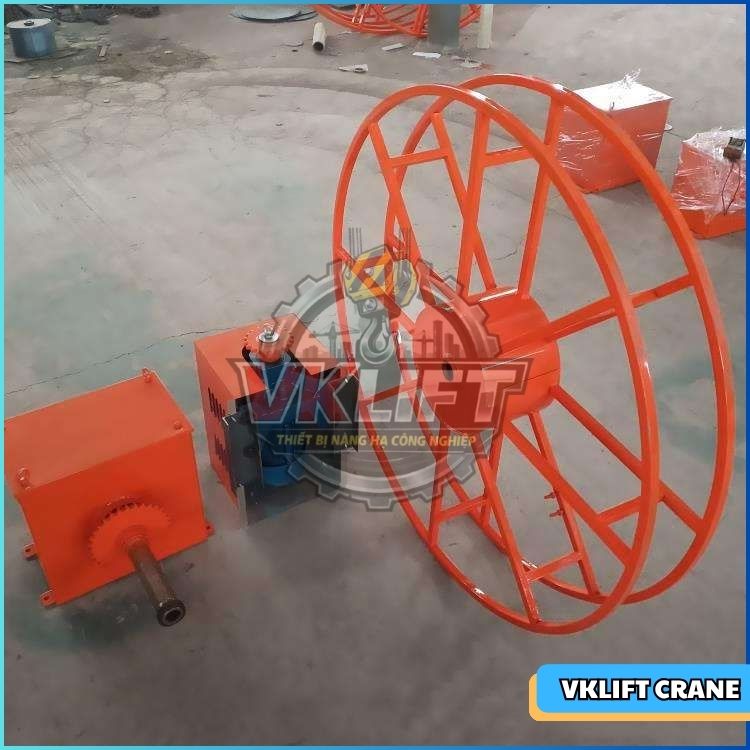

Hình ảnh: Rulo cuốn cáp điện trên thiết bị cổng trục cảng - VNID

Dù bạn chọn rulo cuốn cáp điện hay ray điện an toàn, mục tiêu cuối cùng vẫn là: Cấp nguồn điện động lực và tín hiệu một cách liên tục, ổn định cho các thiết bị công nghiệp di chuyển tịnh tiến.

Cả hai giải pháp đều được ứng dụng rộng rãi trong hệ thống cầu trục nhà xưởng, cổng trục ngoài trời, xe gòong phẳng tự hành (transfer cart) và các dây chuyền sản xuất tự động hóa. Chúng đòi hỏi rất cao về tính đóng cắt an toàn, khả năng chịu tải dòng điện lớn (Current) và độ bền cơ học khi thiết bị chạy liên tục nhiều ca mỗi ngày.

Tìm kiếm: Rulo cuốn cáp điện có cấu tạo như thế nào

1.2 Sự khác biệt cốt lõi về phương thức truyền điện

• Giải pháp Rulo cuốn cáp điện: Truyền điện qua một sợi cáp mềm liên tục. Điện năng từ nguồn cố định chạy dọc theo sợi cáp, đi qua bộ cổ góp chổi than (Slip Ring) đặt bên trong tang quấn quay để đi vào tủ điện tổng của thiết bị di động.

• Giải pháp Ray điện an toàn (Hệ thống hạ áp/cách ly): Thay vì dùng dây cáp di động, nguồn điện được đấu cố định dọc theo một hệ thống thanh dẫn (ray đồng hoặc ray nhôm bọc nhựa PVC bảo vệ). Trên thiết bị di động sẽ gắn một tay lấy dao điện (chổi quét) tịnh tiến trượt dọc theo rãnh ray để thu dòng điện.

💡 Lưu ý kỹ thuật: Đối với dòng xe gòong transfer cart hiện đại di chuyển dưới mặt đất, giải pháp ray điện thường kết hợp với máy biến áp cách ly để hạ hiệu điện thế xuống mức an toàn (ví dụ 24V hoặc 36V). Khi truyền trên thanh ray âm sàn hoặc ray sát mặt đất, nếu công nhân có vô tình dẫm phải cũng hoàn toàn không gây nguy hiểm hay điện giật.



2. Bảng so sánh trực quan hiệu năng vận hành và chi phí lâu dài

Để các bạn dễ hình dung và so sánh nhanh, tôi đã tổng hợp các tiêu chí kỹ thuật thực tế của hai giải pháp này trong bảng dưới đây:

Tiêu chí so sánh	Giải pháp Rulo cuốn cáp điện	Giải pháp Ray điện an toàn (Hạ áp)
Độ ổn định nguồn điện	Cực cao, không sợ nhiễu hay mất pha do tiếp xúc nhờ cáp đúc liền mạch.	Có thể chập chờn, mất pha nếu ray bị bám bụi bẩn, rỉ sét hoặc chổi quét bị mòn.
Quãng đường di chuyển	Trung bình (thường < 100 mét do giới hạn kích thước tang quấn).	Rất dài (vài trăm mét đến cây số, chỉ cần nối thêm thanh ray).
Ảnh hưởng mặt bằng	Chiếm diện tích lắp rulo trên xe, cáp có thể kéo lê trên sàn nếu lắp tầm thấp.	Gọn gàng, thẩm mỹ cao, ray có thể đi trên cao hoặc làm khe âm sàn.
Môi trường ngoài trời	Rất tốt, hộp cổ góp kín nước IP65/IP66 bảo vệ chổi than tuyệt đối.	Kém, dễ bị nước mưa xâm nhập, oxy hóa thanh đồng hoặc kẹt rãnh dẫn.
Môi trường siêu bụi	Vận hành bền bỉ (nhà máy xi măng, bãi than, bãi cát).	Rất nhanh hỏng do bụi bám làm cách điện chổi quét, gây đánh lửa chập cháy.
Chi phí đầu tư ban đầu	Thấp đến trung bình (tùy dòng rulo lò xo hay rulo motor torque).	Cao (do tốn chi phí ray, hệ thống tay quét, biến áp cách ly nếu hạ áp).
Chi phí bảo trì lâu dài	Thấp, chủ yếu thay cáp khi cũ hoặc vệ sinh cổ góp sau vài năm.	Cao, phải vệ sinh khe ray liên tục, thay chổi quét định kỳ do mài mòn cơ học.





3. Phân tích sâu ưu nhược điểm thực tế từ hiện trường nhà máy

Mỗi kết cấu cầu trục đều cần được tính toán theo điều kiện vận hành thực tế.



3.1 Giải pháp Rulo cuốn cáp điện – Kẻ thách thức môi trường khắc nghiệt

📌 Ưu điểm thực chiến:

• Nguồn điện "sạch" và liên tục: Vì điện chạy trong lòng sợi cáp đúc sẵn nên không bao giờ có hiện tượng chập chờn, mô-ve điện hay mất pha giữa chừng. Điều này cực kỳ quan trọng với các thiết bị dùng nhiều biến tần hay hệ thống điều khiển PLC nhạy cảm.

• Trơ trơ trước bụi và nước: Các bộ rulo cuốn cáp tiêu chuẩn hiện nay đều có kết cấu hộp kín bảo vệ. Dù nhà máy xi măng bụi mù mịt hay cảng biển ngập gió muối, hệ thống tiếp điện bên trong vẫn khô ráo và an toàn.

❌ Nhược điểm và giới hạn kỹ thuật:

• Hao mòn vật lý của dây cáp: Cáp điện bị cuộn vào, nhả ra liên tục sẽ chịu lực căng cơ học (Tension). Nếu tính toán sai bán kính uốn cong của tang quấn (Drum size), cáp sẽ rất nhanh bị xoắn vỏ, đứt ngầm lõi đồng.

• Giới hạn hành trình: Khi quãng đường chạy quá dài, sợi cáp sẽ rất to và nặng, đòi hỏi bộ rulo có kích thước khổng lồ và chi phí cực kỳ đắt đỏ.



Tìm kiếm: Báo Giá Rulo Cuốn Cáp Điện Phụ Thuộc Yếu Tố Nào?



⚠️ SAI LẦM KHÁCH HÀNG THƯỜNG GẶP:

Lắp rulo cuốn cáp thả lê trên mặt sàn nhà xưởng có nhiều xe nâng chạy qua lại.

Dù cáp có bọc cao su dày đến mấy, việc bị bánh xe nâng nặng hàng tấn chèn qua liên tục chắc chắn sẽ gây nổ cáp, chập cháy nguồn điện tổng của nhà máy.

3.2 Giải pháp Ray điện an toàn – Đỉnh cao thẩm mỹ và bài toán quãng đường dài

📌 Ưu điểm thực chiến:

• Thẩm mỹ và tối ưu không gian: Hệ thống ray điện được cố định dọc theo dầm chạy cầu trục hoặc xẻ rãnh âm sàn cho transfer cart. Mặt bằng nhà xưởng hoàn toàn thông thoáng, không lo vướng víu dập nát dây cáp.

• Khả năng mở rộng vô hạn: Bạn muốn kéo dài hành trình xe gòong từ 50m lên 200m? Rất đơn giản, chỉ cần mua thêm các thanh ray điện về nối tiếp vào hệ thống cũ. Với rulo, bạn sẽ phải vứt bỏ cả cụm rulo lẫn cuộn cáp cũ để mua bộ mới lớn hơn.

❌ Nhược điểm và giới hạn kỹ thuật:

• Cực kỳ nhạy cảm với môi trường: Khe hở của ray điện an toàn là nơi tích tụ bụi bẩn lý tưởng. Nếu không chổi quét sẽ không thể tiếp xúc khít với thanh đồng, gây ra hiện tượng phóng tia lửa điện, sụt áp cục bộ khiến motor thiết bị nóng lên và ngắt bảo vệ liên tục.

• Chi phí bảo dưỡng định kỳ lớn: Chổi quét ma sát liên tục với ray đồng nên mòn rất nhanh. Bạn sẽ phải cử thợ leo lên cao (đối với cầu trục) hoặc lật nắp sàn (đối với transfer cart) để thay chổi quét thường xuyên.

📋 KINH NGHIỆM TỪ THỰC TẾ VẬN HÀNH:

Khi lắp ray điện an toàn cho xe gòong phẳng dưới mặt đất, bắt buộc phải dùng hệ thống hạ áp qua biến áp cách ly xuống 24V/36V.

Tuyệt đối không cấp thẳng điện lưới 380V vào thanh ray hở sát mặt đất, dù có rãnh bảo vệ nhựa nhưng trong môi trường nhà xưởng ẩm ướt, nguy cơ rò điện gây tai nạn chết người là rất lớn.



4. Cẩm nang lựa chọn giải pháp tối ưu cho từng ứng dụng thực tế

VNID - Tối ưu kết cấu giúp tăng độ bền và giảm chi phí vận hành dài hạn.



Với tư cách là một kỹ sư có nhiều năm trực tiếp bảo trì hệ thống, tôi đưa ra lời khuyên phân loại ứng dụng rõ ràng như sau để các bạn tham khảo:

4.1 Khi nào bạn nên ưu tiên chọn Ray điện an toàn?

• Cầu trục chạy dọc nhà xưởng tiêu chuẩn: Đây là ứng dụng phổ biến nhất. Ray điện an toàn 3P/4P lắp dọc dầm biên cầu trục vừa đẹp, vừa bền, vừa kinh tế do môi trường trong nhà xưởng ít bụi nồng độ cao và không bị mưa ướt.

• Hệ thống xe gòong (Transfer Cart) hành trình siêu dài trong kho Logistics: Xe chạy quãng đường dài trên 100m, yêu cầu tính tự động hóa cao, mặt sàn bằng phẳng tuyệt đối để các thiết bị khác di chuyển. Khi đó, hệ thống ray điện âm sàn hạ áp cách ly là giải pháp hoàn hảo nhất.

4.2 Khi nào Rulo cuốn cáp điện là sự lựa chọn không thể thay thế?

• Cổng trục ngoài trời, bến cảng, thủy điện: Môi trường có mưa gió, nắng gắt và độ ẩm cao. Sử dụng rulo cuốn cáp (đặc biệt là dòng rulo motor torque) giúp cách ly hoàn toàn hệ thống tiếp điện khỏi tác động của thời tiết.

• Nhà máy sản xuất thép, xi măng, xưởng đúc: Nơi có mật độ bụi mịn và bụi sắt cực cao bám vào mọi bề mặt, kèm theo nhiệt độ môi trường lớn. Ray điện an toàn sẽ "đột tử" chỉ sau vài tuần hoạt động tại đây do chập pha, trong khi rulo cuốn cáp vẫn vận hành bền bỉ.

• Thiết bị di chuyển đa hướng hoặc nâng hạ thẳng đứng: Cơ cấu mâm từ, gàu ngoạm đòi hỏi cấp điện thả thẳng đứng từ trên cao xuống – nơi mà ray điện không thể lắp đặt được.

Tìm kiếm: Kinh Nghiệm Chọn Đơn Vị Cung Cấp Rulo Cuốn Cáp Điện Uy Tín

📌 GỢI Ý LỰA CHỌN THEO ỨNG DỤNG:

- Cầu trục nhà xưởng cơ khí, chế tạo sạch sẽ -> Chọn Ray điện an toàn 3P/4P/6P.

- Xe gòong chở phôi thép, xỉ than, môi trường bụi bặm -> Chọn Rulo cuốn cáp điện lò xo/motor.

- Cổng trục bãi container hành trình dài ngoài trời -> Chọn Rulo cuốn cáp dùng Motor Torque.



5. Tổng kết và giải pháp cấp điện di động toàn diện từ chuyên gia VNID

VNID - Từng chi tiết kỹ thuật đều ảnh hưởng đến hiệu suất vận hành tổng thể.



Không có giải pháp nào là tốt nhất, chỉ có giải pháp phù hợp nhất với điều kiện vận hành và ngân sách của nhà máy bạn. Ray điện an toàn mang lại sự gọn gàng, thẩm mỹ và khả năng chạy đường dài tối ưu; trong khi rulo cuốn cáp điện lại là "bảo chứng" cho sự bền bỉ, ổn định nguồn điện trong những môi trường làm việc khắc nghiệt nhất.



Tìm kiếm: Ứng Dụng Rulo Cuốn Cáp Điện Trong Xe Goòng Vận Chuyển

💡 Câu hỏi thường gặp (FAQ)

1. Ray điện an toàn bọc nhựa PVC thì có sợ công nhân chạm tay vào bị giật không?

• Trả lời: Thiết kế vỏ nhựa PVC của ray điện an toàn có rãnh hở rất hẹp ở phía dưới để chổi quét đút vào. Tuy nhiên, ở môi trường ẩm ướt hoặc khi công nhân cầm vật dụng kim loại chọc vào thì vẫn nguy hiểm. Vì vậy, nếu lắp dưới mặt đất cho transfer cart, bắt buộc phải dùng nguồn hạ áp cách ly (24V - 36V) để an toàn tuyệt đối.

2. Chi phí đầu tư ban đầu của hệ thống nào cao hơn?

• Trả lời: Thông thường, trên cùng một chiều dài hành trình trung bình (khoảng 50m), hệ thống ray điện an toàn kết hợp biến áp hạ áp cho transfer cart sẽ có chi phí cao hơn so với một bộ rulo cuốn cáp dạng lò xo thông thường.

3. Tại sao cầu trục nhà tôi dùng ray điện an toàn hay bị hiện tượng chớp đèn, mất nguồn đột ngột khi đi qua các mối nối ray?

• Trả lời: Đây là lỗi lắp đặt rất phổ biến. Tại các điểm nối giữa hai thanh ray, thợ lắp đặt không căn chỉnh thẳng hàng hoặc siết kẹp nối không chặt, khiến tay lấy điện bị vấp, nảy lên làm hở mạch tạm thời. Bạn cần cho kỹ thuật kiểm tra và làm phẳng lại các mối nối.

4. Dây cáp của rulo cuốn cáp dùng bao lâu thì phải thay mới?

• Trả lời: Nếu bạn tính đúng thông số bán kính uốn cong và lực căng (Tension) không quá lớn, cáp cao su chuyên dụng dùng cho rulo có thể đạt tuổi thọ từ 5 - 7 năm. Ngược lại, nếu chọn sai, cáp có thể đứt ngầm chỉ sau vài tháng.

5. Tôi có thể kết hợp cả hai giải pháp này trên cùng một thiết bị không?

• Trả lời: Hoàn toàn được và thực tế đã có nhiều hệ thống ứng dụng. Ví dụ: Cấp nguồn dọc đường chạy chính của cổng trục bằng rulo cuốn cáp, nhưng cơ cấu xe con (trolley) chạy ngang trên dầm lại dùng ray điện an toàn để tối ưu không gian và tải trọng cho xe.
