Thông tin chi tiết Tời nâng cửa van phẳng QPT-630 - VKLIFT
Tời Nâng Cửa Van Di Động QPT-630 – Giải Pháp Nâng Hạ Cửa Van Tải Trọng Lớn Cho Công Trình Thủy Công
Trong các công trình thủy lợi và hệ thống kiểm soát dòng chảy, cửa van đóng vai trò quan trọng trong việc điều tiết lưu lượng nước và đảm bảo an toàn cho hệ thống đập, cống và kênh dẫn. Để vận hành cửa van hiệu quả, các thiết bị nâng hạ chuyên dụng được sử dụng nhằm đảm bảo khả năng điều khiển chính xác, ổn định và an toàn.
Tời nâng cửa van di động QPT-630 là thiết bị thuộc dòng tời nâng cửa van có khả năng nâng hạ cửa van kết hợp di chuyển dọc theo hệ thống ray. Thiết kế này cho phép thiết bị phục vụ nhiều cửa van trong cùng một công trình, giúp tối ưu chi phí đầu tư và nâng cao hiệu quả vận hành.
Với tải trọng nâng 630 kN, model QPT-630 được thiết kế để làm việc trong các công trình có cửa van kích thước lớn hoặc yêu cầu lực nâng cao. Thiết bị có kết cấu cơ khí chắc chắn, hệ thống truyền động ổn định và khả năng vận hành bền bỉ trong môi trường ngoài trời.
Trong nội dung dưới đây, chúng ta sẽ tìm hiểu chi tiết về đặc điểm cấu tạo, thông số kỹ thuật, nguyên lý vận hành cũng như các yêu cầu kỹ thuật khi sử dụng tời nâng cửa van QPT-630.
1. Tổng Quan Về Tời Nâng Cửa Van Di Động QPT-630

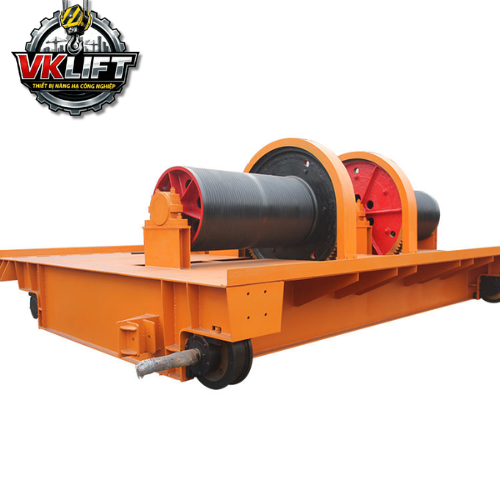

Tời nâng cửa van QPT-630 – VNID cung cấp và hỗ trợ lắp đặt toàn quốc
1.1 Vai trò của thiết bị nâng cửa van trong công trình thủy lợi
Trong các hệ thống thủy lợi và thủy điện, cửa van được sử dụng để điều chỉnh lượng nước chảy qua các vị trí như đập, cống hoặc kênh dẫn. Việc vận hành cửa van đòi hỏi thiết bị có khả năng tạo ra lực kéo lớn và đảm bảo độ ổn định trong suốt quá trình nâng hạ.
Tời nâng cửa van là thiết bị cơ khí chuyên dùng để thực hiện nhiệm vụ này. Thông qua hệ thống truyền động cơ khí và động cơ điện, thiết bị tạo ra lực nâng đủ lớn để nâng hoặc hạ cửa van theo yêu cầu vận hành của công trình.
Việc sử dụng tời nâng cửa van giúp:
-
tăng độ chính xác trong điều tiết dòng nước
-
giảm sự phụ thuộc vào lao động thủ công
-
nâng cao độ an toàn cho công trình
-
đảm bảo khả năng vận hành ổn định trong thời gian dài
1.2 Giới thiệu dòng tời nâng cửa van QPT
Trong lĩnh vực thiết bị nâng cửa van, nhiều dòng tời khác nhau được phát triển để đáp ứng các yêu cầu công trình, trong đó phổ biến nhất gồm:
-
QPQ
-
QPK
-
QPG
-
QPT
Các dòng tời này có dải tải trọng từ 50 kN đến 2500 kN, được thiết kế theo tiêu chuẩn GB/783-65 dành cho thiết bị nâng.
Trong đó, QPT là dòng tời có tích hợp cơ cấu di chuyển xe tời, cho phép thiết bị di chuyển dọc theo hệ thống ray lắp đặt trên công trình. Điều này giúp một thiết bị có thể vận hành nhiều cửa van khác nhau.
1.3 Đặc điểm của model QPT-630
Model QPT-630 là thiết bị nâng cửa van có lực nâng 630 kN, phù hợp với các công trình có cửa van kích thước lớn hoặc yêu cầu lực nâng cao.
Thiết bị được thiết kế theo kiểu một điểm treo, sử dụng cơ cấu tang cuốn cáp thép kết hợp với puly dẫn hướng.
Nhờ thiết kế linh hoạt và khả năng di chuyển trên ray, QPT-630 thường được sử dụng trong các công trình như:
-
cống điều tiết nước quy mô lớn
-
trạm bơm tiêu thoát nước
-
hệ thống kiểm soát lũ
-
công trình thủy điện và thủy lợi
2. Cấu Tạo Chính Của Tời Nâng Cửa Van QPT-630
VNID – Nâng tầm hiệu suất, vững vàng sản xuất.
2.1 Hệ thống nâng hạ cửa van
Cơ cấu nâng hạ là bộ phận quan trọng nhất của thiết bị, đảm nhiệm việc tạo lực kéo để nâng hoặc hạ cửa van.
Hệ thống này bao gồm các thành phần chính như:
-
động cơ điện
-
hộp giảm tốc
-
tang cuốn cáp
-
puly dẫn hướng
-
cáp thép chịu lực
Khi động cơ vận hành, chuyển động quay được truyền qua hộp giảm tốc để tăng mô men xoắn. Tang cuốn cáp sẽ kéo cáp thép, từ đó nâng cửa van lên theo phương thẳng đứng.
2.2 Cơ cấu di chuyển xe tời
Một đặc điểm nổi bật của dòng QPT là khả năng di chuyển trên hệ thống ray.
Cơ cấu di chuyển giúp thiết bị:
-
tiếp cận nhiều vị trí cửa van
-
tăng tính linh hoạt khi vận hành
-
giảm số lượng thiết bị cần lắp đặt
Hệ thống di chuyển gồm:
-
khung xe tời
-
bánh xe di chuyển
-
động cơ dẫn động
-
ray dẫn hướng
2.3 Hệ thống điều khiển và thiết bị bảo vệ
Để đảm bảo quá trình vận hành an toàn, thiết bị được trang bị hệ thống điều khiển điện cùng các cơ cấu bảo vệ.
Các thiết bị an toàn bao gồm:
-
tủ điều khiển điện
-
công tắc hành trình giới hạn
-
phanh điện từ
Các thiết bị này giúp kiểm soát hành trình nâng hạ và bảo vệ thiết bị khỏi các sự cố.
3. Thông Số Kỹ Thuật Của Tời Nâng Cửa Van QPT-630
3.1 Bảng thông số kỹ thuật chính
Dưới đây là các thông số kỹ thuật cơ bản của model QPT-630:
|
Thông số |
Giá trị |
|---|---|
|
Model |
QPT-630 |
|
Phân loại |
1 điểm treo |
|
Lực mở cửa |
630 kN |
|
Tốc độ đóng/mở |
1.80 m/phút |
|
Hành trình nâng (dưới ray) |
14 m |
|
Khoảng cách ray |
3.5 m |
|
Tổng công suất động cơ |
22 kW |
|
Loại cáp thép |
6×19 |
|
Đường kính cáp |
Ø28–32 mm |
|
Cường độ kéo danh nghĩa |
1500–1700 N/mm² |
|
Trọng lượng thiết bị |
12800 kg |
3.2 Tiêu chuẩn lựa chọn tải trọng
Các dòng tời nâng cửa van như QPQ, QPK, QPG và QPT đều được thiết kế theo dãy tải trọng tiêu chuẩn GB/783-65 dành cho thiết bị nâng.
Việc áp dụng tiêu chuẩn này giúp đảm bảo:
-
độ an toàn trong thiết kế
-
khả năng chịu tải ổn định
-
tính đồng bộ trong hệ thống thiết bị nâng
3.3 Thông tin cần cung cấp khi lựa chọn thiết bị
Khi lựa chọn thiết bị, người sử dụng cần cung cấp một số thông tin kỹ thuật quan trọng như:
-
chiều cao nâng cửa van
-
khoảng cách từ tâm chốt cửa van đến đế máy
-
khoảng cách ray của hệ thống di chuyển
Những thông tin này giúp nhà sản xuất thiết kế thiết bị phù hợp với yêu cầu thực tế của công trình.
4. Nguyên Lý Hoạt Động Của Tời Nâng Cửa Van QPT-630
VNID – Chuyên gia thiết kế và lắp đặt cầu trục, cổng trục.
4.1 Nguyên lý nâng hạ cửa van
Khi hệ thống tời được khởi động, động cơ điện bắt đầu quay và truyền chuyển động đến hộp giảm tốc. Hộp giảm tốc giúp giảm tốc độ quay và tăng lực kéo.
Tang cuốn cáp sau đó kéo cáp thép, tạo lực nâng để nâng cửa van lên. Khi cần hạ cửa van, tang cuốn sẽ quay theo chiều ngược lại để nhả cáp.
4.2 Nguyên lý di chuyển của xe tời
Ngoài chức năng nâng hạ, QPT-630 còn có khả năng di chuyển dọc theo hệ thống ray lắp đặt trên công trình.
Động cơ di chuyển truyền lực đến các bánh xe, giúp thiết bị di chuyển đến vị trí cửa van cần vận hành.
Nhờ tính năng này, một thiết bị có thể phục vụ nhiều cửa van khác nhau.
4.3 Hệ thống giới hạn hành trình
Thiết bị được trang bị công tắc hành trình trên và dưới nhằm giới hạn phạm vi hoạt động của tời.
Khi cửa van đạt đến vị trí giới hạn, hệ thống sẽ tự động ngắt nguồn điện để dừng thiết bị, bảo vệ cơ cấu nâng và cửa van.
5. Quy Tắc Vận Hành Và Yêu Cầu Kỹ Thuật
VNID – Đối tác tin cậy trong lĩnh vực thiết bị nâng hạ.
5.1 Quy định vận hành thiết bị
Trong quá trình sử dụng thiết bị, cần tuân thủ các quy định sau:
-
không nâng cửa van theo phương xiên
-
cửa van phải được nâng theo phương thẳng đứng
-
không vận hành vượt quá tải trọng thiết kế
Những quy định này giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.
5.2 Yêu cầu đối với cáp thép
Cáp thép sử dụng cho thiết bị là loại 6×19, có cường độ kéo danh nghĩa 1500–1700 N/mm².
Chiều dài cáp tiêu chuẩn được cung cấp kèm theo thiết bị là 40 m cho mỗi máy.
Ngoài ra, tai treo cửa van và cơ cấu puly phải phù hợp với kích thước chốt kết nối của thiết bị.
5.3 Chế độ làm việc của thiết bị
Tời nâng cửa van QPT-630 được thiết kế theo chế độ làm việc nhẹ, với động cơ hoạt động theo chu kỳ ngắn.
Trong trường hợp cần nâng cấp cấp làm việc lên Q3 hoặc Q4, người sử dụng cần thông báo trước để nhà sản xuất điều chỉnh thiết kế thiết bị.
6. Phụ Kiện Tùy Chọn Và Lưu Ý Khi Lựa Chọn Thiết Bị
VNID – Năng lực kỹ thuật thực tế, giải pháp hiệu quả lâu dài.
6.1 Phụ kiện tùy chọn
Ngoài cấu hình tiêu chuẩn, thiết bị có thể được trang bị thêm một số phụ kiện như:
-
hệ thống điều khiển điện nâng cao
-
cơ cấu quay tay dự phòng
-
thiết bị hiển thị chiều cao nâng
-
hệ thống bảo vệ quá tải
6.2 Thiết kế theo yêu cầu riêng của công trình
Trong một số trường hợp, thiết bị có thể được thiết kế theo yêu cầu riêng của dự án như:
-
chiều dài cáp thép lớn hơn tiêu chuẩn
-
vật liệu chế tạo đặc biệt
-
thiết kế theo bản vẽ của đơn vị tư vấn
6.3 Lưu ý về tài liệu kỹ thuật
Một số thông tin cần lưu ý:
-
bản vẽ móng chỉ mang tính tham khảo
-
trọng lượng thiết bị dùng cho tính toán sơ bộ
-
thông số kỹ thuật có thể được cập nhật theo tài liệu mới nhất của nhà sản xuất
✅ Kết luận
Tời nâng cửa van QPT-630 là thiết bị nâng hạ cửa van tải trọng lớn, được thiết kế với khả năng nâng hạ kết hợp di chuyển trên ray. Với lực nâng 630 kN, kết cấu cơ khí bền vững và hệ thống truyền động ổn định, thiết bị đáp ứng tốt yêu cầu vận hành trong các công trình thủy lợi và hệ thống kiểm soát dòng chảy.
Nhờ thiết kế linh hoạt và độ tin cậy cao, QPT-630 là giải pháp hiệu quả cho các công trình thủy công có yêu cầu nâng hạ cửa van tải trọng lớn.
