Thông tin chi tiết Tối ưu chi phí 30% nhờ chuyển từ cầu trục sang bán cổng trục - VNID

Tối ưu chi phí 30% nhờ chuyển từ cầu trục sang bán cổng trục

Trong bối cảnh chi phí đầu tư nhà xưởng và thiết bị công nghiệp ngày càng tăng cao, nhiều doanh nghiệp đang tìm kiếm giải pháp nâng hạ vừa:

• Đảm bảo hiệu quả vận hành

• Tối ưu chi phí đầu tư

• Tiết kiệm không gian sản xuất

• Dễ mở rộng trong tương lai

Thực tế hiện nay cho thấy, rất nhiều doanh nghiệp đã chuyển từ cầu trục truyền thống sang sử dụng bán cổng trục (Semi Gantry Crane) và đạt hiệu quả tiết kiệm chi phí lên tới 20 – 30%.

Không chỉ giúp giảm:

• Chi phí kết cấu thép

• Chi phí ray và nền móng

• Chi phí cải tạo nhà xưởng

mà Semi Gantry Crane còn giúp:

• Tăng tính linh hoạt vận hành

• Tối ưu không gian làm việc

• Giảm chi phí bảo trì lâu dài

Trong bài viết này, VNID sẽ cùng Quý khách phân tích chi tiết:

• Vì sao bán cổng trục giúp tiết kiệm chi phí

• Những khoản chi phí doanh nghiệp có thể giảm đáng kể

• So sánh thực tế giữa cầu trục và bán cổng trục

• Những lưu ý kỹ thuật quan trọng khi chuyển đổi hệ thống nâng hạ

1. Vì sao nhiều doanh nghiệp đang chuyển từ cầu trục sang bán cổng trục?

VNID – Kiểm soát chất lượng nghiêm ngặt từ thiết kế đến bàn giao.

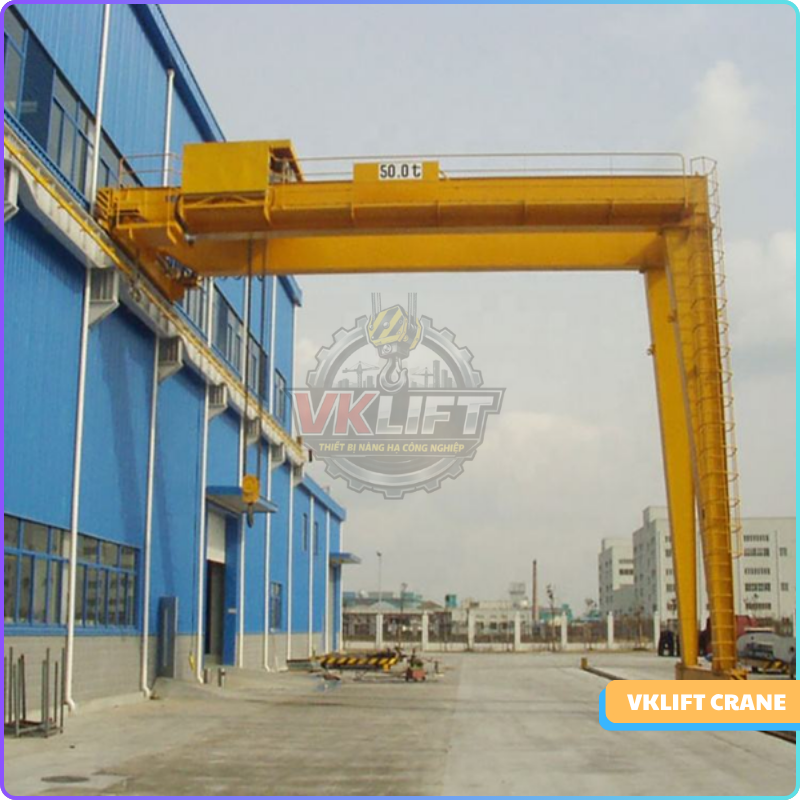

1.1. Bán cổng trục (Semi Gantry Crane) là gì?

Bán cổng trục (Semi Gantry Crane) là thiết bị nâng hạ công nghiệp có cấu tạo kết hợp giữa:

• Cầu trục

• Cổng trục

Thiết bị sử dụng:

• Một bên chân chạy ray dưới nền

• Một bên dầm biên chạy trên ray cao của nhà xưởng

Nhờ cấu tạo này, Semi Gantry Crane giúp:

• Tận dụng kết cấu nhà xưởng sẵn có

• Giảm tải lên hệ khung thép

• Tối ưu diện tích vận hành

Cấu tạo cơ bản của bán cổng trục

• Dầm chính

• Chân cổng

• Dầm biên

• Ray nền

• Ray trên cao

• Pa lăng nâng hạ

• Hệ điện điều khiển

Thông số kỹ thuật phổ biến

Hạng mục	Thông số thường gặp
Tải trọng nâng	1 – 50 tấn
Khẩu độ	5 – 30 mét
Chiều cao nâng	3 – 18 mét
Tốc độ nâng	3 – 8 m/phút
Tốc độ di chuyển	20 – 40 m/phút
Chế độ làm việc	A3 – A5

1.2. Sự khác biệt giữa cầu trục và bán cổng trục

Mặc dù đều là thiết bị nâng hạ công nghiệp, nhưng cầu trục và bán cổng trục có sự khác biệt lớn về:

• Kết cấu

• Phương án lắp đặt

• Chi phí đầu tư

So sánh kết cấu cơ bản

Hạng mục	Cầu trục	Bán cổng trục
Hệ ray	2 ray trên cao	1 ray trên cao + 1 ray nền
Tải lên nhà xưởng	Cao	Thấp hơn
Chi phí kết cấu	Lớn	Tối ưu hơn
Khả năng cải tạo	Khó hơn	Linh hoạt hơn
Không gian vận hành	Phụ thuộc kết cấu nhà	Linh hoạt hơn

Điểm khác biệt lớn nhất

Ở cầu trục:

• Toàn bộ tải trọng truyền lên hệ khung nhà xưởng

Trong khi đó ở bán cổng trục:

• Một phần tải được truyền xuống nền thông qua chân cổng

Điều này giúp:

• Giảm đáng kể chi phí gia cường nhà xưởng.

1.3. Vì sao Semi Gantry Crane giúp tối ưu chi phí tốt hơn?

Đây là lý do khiến ngày càng nhiều doanh nghiệp lựa chọn Semi Gantry Crane thay vì cầu trục truyền thống.

Giảm kết cấu thép

Do:

• Chỉ cần một ray trên cao

nên:

• Giảm tải cho cột và dầm nhà xưởng

• Giảm khối lượng thép cần gia cường

Giảm chi phí nền móng

Semi Gantry Crane:

• Chỉ cần một hệ ray nền đơn giản

• Không cần hệ dầm treo lớn như cầu trục

Điều này giúp:

• Tiết kiệm chi phí thi công đáng kể.

Tối ưu không gian vận hành

Thiết bị giúp:

• Tăng không gian lưu thông

• Thuận tiện cho xe nâng và thiết bị di chuyển

Đặc biệt phù hợp:

• Nhà xưởng nhỏ và vừa.

1.4. Những doanh nghiệp nào phù hợp chuyển sang bán cổng trục?

Semi Gantry Crane đặc biệt phù hợp với:

Xưởng cơ khí vừa và nhỏ

• Cần tiết kiệm chi phí đầu tư

• Không muốn gia cố toàn bộ nhà xưởng

Nhà máy cải tạo mở rộng

• Hệ kết cấu cũ không đủ tải cho cầu trục mới

• Cần nâng cấp nhanh hệ nâng hạ

Kho vật liệu và khu gia công

• Cần tối ưu diện tích sử dụng

• Tần suất nâng hạ trung bình – cao

Doanh nghiệp muốn tối ưu chi phí dài hạn

• Giảm chi phí bảo trì

• Giảm điện năng vận hành

• Tăng hiệu quả sử dụng nhà xưởng

2. Những khoản chi phí doanh nghiệp có thể tiết kiệm khi chuyển sang bán cổng trục

VNID – Hệ thống nâng hạ tối ưu, phù hợp từng mô hình nhà xưởng.



2.1. Giảm chi phí kết cấu thép nhà xưởng

Đây là khoản tiết kiệm lớn nhất.

Ở cầu trục:

• Toàn bộ tải truyền lên dầm và cột nhà xưởng

Do đó:

• Nhà xưởng cần kết cấu thép rất lớn

Trong khi đó với bán cổng trục:

• Một phần tải được truyền xuống nền

• Giảm đáng kể tải cho hệ khung nhà

Điều này giúp:

• Giảm lượng thép sử dụng

• Giảm chi phí gia cường cột và dầm

Mức tiết kiệm thực tế

Nhiều dự án thực tế có thể:

• Giảm 15 – 30% chi phí kết cấu thép.

2.2. Giảm chi phí đầu tư hệ ray và nền móng

Cầu trục cần:

• 2 hệ ray trên cao

• Dầm đỡ ray lớn

Trong khi bán cổng trục:

• Chỉ cần 1 ray trên cao

• 1 ray nền đơn giản hơn

Ưu điểm nổi bật

• Giảm khối lượng thi công

• Giảm chi phí móng

• Rút ngắn thời gian lắp đặt

2.3. Giảm chi phí cải tạo nhà xưởng hiện hữu

Đây là lợi thế cực lớn của Semi Gantry Crane.

Nhiều nhà xưởng cũ:

• Không đủ tải cho cầu trục mới

Nếu tiếp tục dùng cầu trục:

• Phải gia cố toàn bộ hệ khung

Chi phí rất lớn.

Với bán cổng trục

Do tải được chia xuống nền:

• Nhà xưởng chỉ cần cải tạo tối thiểu

Điều này giúp:

• Giảm đáng kể chi phí nâng cấp.

2.4. Giảm chi phí vận hành và điện năng

Do kết cấu nhẹ hơn:

• Tải cho motor nhỏ hơn

• Giảm tiêu thụ điện năng

Một số lợi ích thực tế

• Giảm dòng khởi động

• Giảm tải motor

• Tăng hiệu suất vận hành

Tốc độ vận hành phổ biến

Hạng mục	Tốc độ
Nâng hạ	3 – 8 m/phút
Di chuyển pa lăng	10 – 20 m/phút
Di chuyển cổng	20 – 40 m/phút

2.5. Giảm chi phí bảo trì lâu dài

Semi Gantry Crane có:

• Kết cấu đơn giản hơn

• Ít tải lên ray trên cao hơn

Do đó:

• Ray ít mòn hơn

• Giảm rung lắc

• Giảm hư hỏng kết cấu

Các chi phí bảo trì được tối ưu

• Thay bánh xe

• Căn chỉnh ray

• Gia cường dầm

• Bảo trì motor

2.6. Giảm chi phí gián đoạn sản xuất khi lắp đặt

Lắp đặt cầu trục thường:

• Ảnh hưởng lớn tới sản xuất

Trong khi đó:

• Bán cổng trục dễ thi công hơn

• Thời gian lắp đặt ngắn hơn

Điều này giúp:

• Giảm thời gian dừng nhà máy

• Giảm thiệt hại sản xuất

3. So sánh thực tế giữa cầu trục và bán cổng trục về chi phí đầu tư



VNID – Năng lực kỹ thuật thực tế, giải pháp hiệu quả lâu dài.



3.1. So sánh chi phí kết cấu thép

Hạng mục	Cầu trục	Bán cổng trục
Khối lượng thép	Cao	Thấp hơn
Gia cường cột	Nhiều	Ít hơn
Dầm đỡ ray	Lớn	Tối ưu hơn

3.2. So sánh chi phí ray và móng

Bán cổng trục:

• Giảm số lượng ray trên cao

• Giảm chiều dài dầm ray

Kết quả thực tế

Nhiều dự án:

• Giảm 20 – 25% chi phí hệ ray và móng.

3.3. So sánh chi phí lắp đặt và thi công

Cầu trục

• Thi công phức tạp

• Cần nhiều thiết bị nâng

Bán cổng trục

• Thi công đơn giản hơn

• Thời gian lắp đặt ngắn hơn

3.4. So sánh chi phí vận hành lâu dài

Semi Gantry Crane giúp:

• Giảm điện năng

• Giảm bảo trì

• Giảm rung lắc kết cấu

3.5. So sánh tính linh hoạt trong mở rộng nhà xưởng

Bán cổng trục:

• Dễ mở rộng hơn

• Dễ cải tạo hơn

• Dễ nâng cấp hơn

3.6. Những trường hợp không nên chuyển sang bán cổng trục

Không phải mọi nhà xưởng đều phù hợp.

Một số trường hợp cần cân nhắc

• Tải trọng cực lớn trên 80 – 100 tấn

• Nhà xưởng không đủ không gian ray nền

• Yêu cầu phủ kín toàn bộ mặt bằng

4. Những yếu tố kỹ thuật cần tính toán khi chuyển từ cầu trục sang bán cổng trục



VNID – Kỹ thuật chuẩn, công trình bền vững.



4.1. Đánh giá tải trọng nâng thực tế

Cần tính:

• Tải hiện tại

• Tải động

• Tải tương lai

Công thức tải tổng thường áp dụng

4.2. Kiểm tra kết cấu nhà xưởng hiện hữu

Các yếu tố cần đánh giá:

• Độ chịu tải ray trên cao

• Độ cứng cột

• Tình trạng dầm đỡ ray

4.3. Tính toán ray nền và móng chân cổng

Ray nền cần đảm bảo:

• Độ thẳng

• Độ ổn định

• Độ chịu tải nền

Sai số ray khuyến nghị

Hạng mục	Sai số
Độ thẳng ray	≤ 2 mm/m
Cao độ ray	±10 mm
Sai lệch khẩu độ	±5 mm

4.4. Kiểm tra độ võng và chống xoắn kết cấu

Độ võng thường áp dụng:

Nếu vượt mức:

• Thiết bị sẽ rung mạnh khi nâng tải.

4.5. Lựa chọn pa lăng và motor phù hợp

Cần lựa chọn:

• Pa lăng cáp hoặc pa lăng xích

• Công suất motor phù hợp

• Hệ biến tần điều khiển

4.6. Tính toán hệ thống điện và an toàn

Thiết bị cần có:

• Chống quá tải

• Dừng khẩn cấp

• Giới hạn hành trình

• Relay bảo vệ motor

5. Kinh nghiệm thực tế giúp doanh nghiệp tối ưu chi phí hiệu quả khi chuyển sang bán cổng trục



VNID – Lắp đặt Bán cổng trục dầm đôi, đảm bảo từng chi tiết kỹ thuật.

5.1. Khảo sát kỹ nhà xưởng trước khi cải tạo

VNID luôn:

• Đo đạc trực tiếp

• Phân tích tải trọng

• Đánh giá ray và nền móng

trước khi thiết kế.

5.2. Không chỉ nhìn vào chi phí đầu tư ban đầu

Doanh nghiệp cần:

• So sánh tổng chi phí vòng đời thiết bị

• Tính cả chi phí bảo trì và vận hành

5.3. Ưu tiên thiết kế tối ưu thay vì kết cấu quá lớn

Thiết kế quá dư tải:

• Tăng chi phí đầu tư

• Tăng tiêu hao điện năng

5.4. Chọn đơn vị có kinh nghiệm cải tạo hệ thống nâng hạ

Một đơn vị chuyên nghiệp cần:

• Có kinh nghiệm Semi Gantry Crane

• Có kỹ sư kết cấu chuyên sâu

• Có hồ sơ dự án thực tế

5.5. Kiểm định và chạy thử kỹ trước khi vận hành

Thông thường:

• Test tải tĩnh ở mức 125%

• Test tải động ở mức 110%

để đảm bảo:

• Thiết bị đạt chuẩn an toàn.

5.6. Lập kế hoạch bảo trì định kỳ ngay từ đầu

Doanh nghiệp nên:

• Kiểm tra ray định kỳ

• Đo độ võng dầm

• Bảo trì motor và pa lăng



6. VNID – Giải pháp tối ưu chi phí khi chuyển từ cầu trục sang bán cổng trục

VNID – Đội ngũ kỹ sư giàu kinh nghiệm, trực tiếp triển khai từng dự án



6.1. Khảo sát và phân tích giải pháp tối ưu theo từng nhà xưởng

VNID:

• Đánh giá kết cấu hiện hữu

• Phân tích tải trọng

• Đề xuất phương án tối ưu chi phí

6.2. Thiết kế Semi Gantry Crane đúng kỹ thuật

Chúng tôi tập trung:

• Tối ưu kết cấu

• Giảm rung lắc

• Chống xoắn hiệu quả

• Tăng tuổi thọ thiết bị

6.3. Tối ưu chi phí nhưng vẫn đảm bảo độ bền và an toàn

VNID luôn:

• Chọn vật tư phù hợp

• Đảm bảo hệ số an toàn

• Tối ưu hiệu suất vận hành

6.4. Quy trình sản xuất – lắp đặt chuyên nghiệp

Toàn bộ quy trình:

• Gia công

• Sơn phủ

• Lắp đặt

• Căn chỉnh ray

đều được kiểm soát nghiêm ngặt.

6.5. Hỗ trợ cải tạo – nâng cấp hệ thống nâng hạ hiện hữu

VNID hỗ trợ:

• Chuyển đổi từ cầu trục sang bán cổng trục

• Nâng cấp ray

• Cải tạo pa lăng và hệ điện

6.6. Liên hệ VNID để được tư vấn giải pháp bán cổng trục tối ưu chi phí

Nếu Quý khách đang cần:

• Thiết kế Semi Gantry Crane

• Cải tạo hệ thống nâng hạ

• Báo giá bán cổng trục

• Giải pháp tiết kiệm chi phí nhà xưởng

hãy liên hệ ngay VNID để được:

• Khảo sát tận nơi

• Tư vấn kỹ thuật miễn phí

• Thiết kế tối ưu theo nhu cầu thực tế

VNID cam kết mang đến giải pháp:

• An toàn

• Bền bỉ

• Hiệu quả

• Tối ưu chi phí đầu tư lâu dài cho doanh nghiệp.
