Ứng Dụng Rulo Cuốn Cáp Điện Trong Xe Goòng Vận Chuyển Công Nghiệp: Bí Quyết Vận Hành Bền Bỉ Ở Môi Trường Khắc Nghiệt
Chào các bạn đồng nghiệp và quý khách hàng, trong các tổ hợp công nghiệp nặng như nhà máy sản xuất thép, xưởng đúc kim loại hay nhà máy nhiệt luyện, xe goòng vận chuyển công nghiệp (transfer car) đóng vai trò như những "lực sĩ" thầm lặng. Chúng liên tục di chuyển dòng phôi thép rực hồng, các thùng cáu xỉ nặng hàng chục tấn hoặc khuôn đúc khổng lồ từ công đoạn này sang công đoạn khác.
Để cỗ máy này hoạt động liên tục, hệ thống cung cấp năng lượng phải đạt độ tin cậy tuyệt đối. Phương pháp dùng thanh quét an toàn dễ bị chập do dính bụi sắt, còn hệ máng C cáp dẹt lại quá cồng kềnh và dễ hư hỏng khi gặp nhiệt độ cao. Lúc này, rulo cuốn cáp điện transfer car trở thành giải pháp tối ưu nhất. Dưới góc nhìn của một kỹ sư cơ điện đã trực tiếp thiết kế và giám sát lắp đặt tại nhiều nhà máy luyện kim, tôi sẽ chia sẻ sâu về cách hệ thống cable reel xe goòng công nghiệp vượt qua những thử thách khắc nghiệt này để bảo vệ dòng mạch năng lượng của nhà xưởng.
1.Bản chất vận hành của transfer car và đòi hỏi khắt khe về tính ổn định năng lượng
Hình ảnh xe gòong vận chuyển trong nhà máy công nghiệp - VNID
Trong sơ đồ công nghệ của một nhà máy thép, transfer car thường là mắt xích kết nối giữa các phân xưởng lớn. Sự ngắt quãng nguồn điện của thiết bị này sẽ ngay lập tức làm tê liệt cả dây chuyền phía sau.
1.1 Áp lực từ tải trọng lớn và cường độ làm việc liên tục
Một chiếc transfer car nhà máy thép thông thường có tự trọng kết hợp với tải trọng hàng hóa dao động từ 10 tấn đến hơn 150 tấn. Thiết bị phải vận hành với tần suất rất cao, liên tục thực hiện các chu kỳ: Khởi động tải nặng => Chạy ổn định => Hãm dừng chính xác vị trí đón phôi. Khi xe mang tải nặng bắt đầu tăng tốc, dòng điện đỉnh (inrush current) cấp cho motor di chuyển tăng vọt. Nếu hệ thống cấp điện transfer car bị chập chờn dù chỉ vài mili giây, bộ biến tần điều khiển trên xe sẽ lập tức báo lỗi sụt áp và dừng máy đột ngột.
1.2 Vai trò của cable reel và hệ lụy từ việc mất đồng bộ
Hệ thống rulo cuốn cáp điện xe goòng chịu trách nhiệm cung cấp toàn bộ nguồn động lực và tín hiệu điều khiển liên tục cho xe.
-
Khi xe chuyển động ra xa điểm cấp nguồn, tang cuốn phải nhả cáp mềm mại.
-
Khi xe quay trở về, tang cuốn phải lập tức thu hồi cáp một cách chính xác.
Thực tế vận hành: Nếu tốc độ nhả cáp chậm hơn tốc độ xe chạy, sợi cáp sẽ đóng vai trò như một sợi dây neo giữ chiếc xe hàng trăm tấn lại. Kết quả là cáp bị kéo dãn đứt ngầm hoặc nhổ bật gốc bệ đỡ rulo. Ngược lại, nếu rulo cuốn cáp không kịp tốc độ xe chạy về, cáp sẽ bị chùng, rơi ra ngoài vệt bánh xe goòng và bị bánh thép của xe cán đứt ngay lập tức.
2."Sức nóng" của môi trường luyện kim: Khắc tinh của rulo cuốn cáp thông thường
Xe gòng vận chuyển trong xưởng đúc thép – VNID cung cấp và lắp đặt trọn gói
Bất kỳ thiết bị cơ điện nào hoạt động trong các nhà máy đúc, luyện kim cũng phải đối mặt với hai sát thủ thầm lặng: nhiệt độ cao và bụi kim loại.
2.1 Bức xạ nhiệt phá hủy vỏ cáp và linh kiện điện
Tại khu vực vận chuyển phôi thép vừa ra lò, nhiệt độ môi trường xung quanh đường ray có thể lên đến 60°C - 80°C, và nhiệt độ bức xạ trực tiếp từ phôi thép có thể vượt quá 150°C.
-
Nhiệt độ quá cao khiến vỏ cao su thông thường của cáp nguồn bị lưu hóa, trở nên giòn, nứt nẻ và mất khả năng cách điện.
-
Bên trong rulo, bộ cổ góp điện (slip ring) và hệ thống chổi than là nơi truyền tải dòng điện từ phần quay sang phần tĩnh. Dưới tác động của nhiệt độ lớn, các thanh đồng dễ bị oxy hóa, lò xo ép chổi than bị mất độ đàn hồi, dẫn đến hiện tượng đánh lửa và hỏng hóc.
2.2 Bụi kim loại và nguy cơ ngắn mạch
Môi trường nhà máy luyện kim luôn tràn ngập mạt sắt và bụi oxit kim loại mịn. Loại bụi này có tính dẫn điện rất cao. Chúng bám vào các khe hở của hộp đấu nối, len lỏi vào trong khoang cổ góp điện của rulo cuốn cáp trong môi trường luyện kim.
Bụi sắt mịn + Hơi ẩm nhà xưởng ---> Lớp màng dẫn điện trên cổ góp ---> Phóng điện ngắn mạch ---> Cháy rulo
Lỗi thường gặp ngoài công trường: Nhiều đơn vị lắp đặt rulo thông thường với cấp bảo vệ vỏ chỉ đạt IP54. Sau khoảng 2-3 tháng vận hành, bụi sắt mịn lọt vào bên trong khoang chổi than, kết hợp với mỡ bôi trơn tạo thành một chất keo dẫn điện, gây ra hiện tượng đoản mạch giữa các pha, làm cháy rụi toàn bộ cụm cổ góp điện.
Đề xuất: Những lỗi thường gặp của rulo cuốn cáp điện để chủ động phòng tránh các sự cố cháy nổ cổ góp
3.Bài toán cơ học: Ray dẫn hướng, tốc độ di chuyển và hiện tượng rung giật

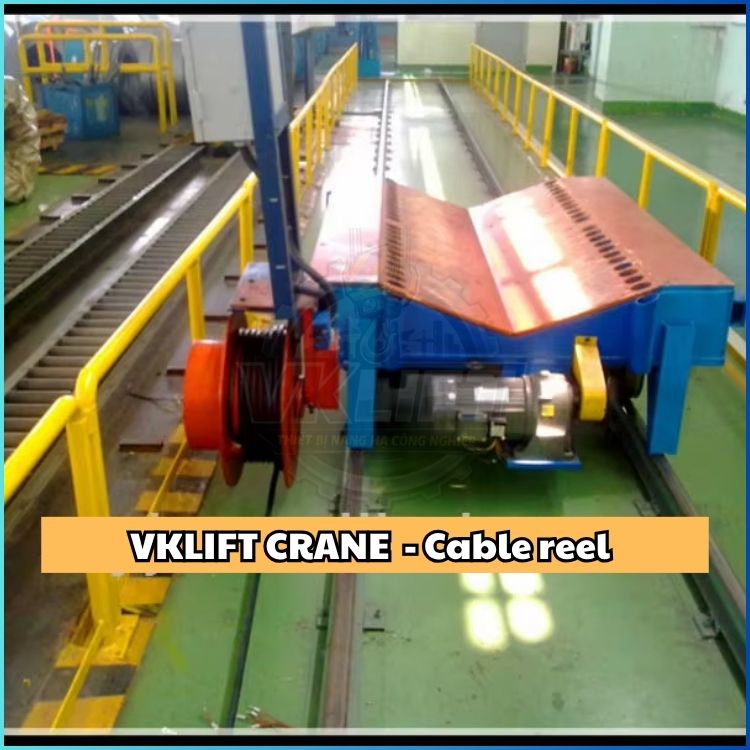

Hình ảnh rulo cuốn cáp điện trên thiết bị xe gòong chở cuộn thép - VNID
Sự chuyển động của transfer car trên hệ thống đường ray xưởng sản xuất luôn đi kèm với các lực động học và rung động lớn do sai số cơ khí cơ bản.
3.1 Tác động của ray dẫn hướng và tốc độ xe đến cáp điện
Ray dẫn hướng transfer car sau một thời gian chạy tải nặng sẽ không tránh khỏi hiện tượng bị nới lỏng bu lông, lệch cốt cao độ hoặc có khe hở tại các mối nối ray. Khi bánh xe thép của transfer car đi qua các điểm lỗi này ở tốc độ cao (từ 20m/phút đến 40m/phút), toàn bộ thân xe sẽ bị chấn động mạnh. Chấn động này truyền trực tiếp lên cụm cable reel xe goòng công nghiệp lắp trên xe.
3.2 Hiện tượng xoắn, lệch lớp và mài mòn cáp do rung lắc
Khi xe goòng tăng tốc hoặc phanh dừng, lực quán tính làm sợi cáp điện lơ lửng dọc đường ray bị lắc ngang hoặc dao động theo chiều dọc.
-
Sự lắc lư liên tục này sinh ra một mô-men xoắn bên trong lõi dây, tạo ra hiện tượng xoắn cáp.
-
Khi rulo tiến hành cuốn cáp vào tang trong tình trạng dây cáp đang bị dao động mạnh, các vòng cáp sẽ không xếp thẳng hàng theo các rãnh định hình mà bị nhảy lớp, đè chồng lên nhau, gây ra ma sát lớn làm mài mòn cáp rất nhanh.
Lưu ý kỹ thuật: Để triệt tiêu lực rung giật này, kỹ sư cơ khí bắt buộc phải thiết kế một cụm con lăn dẫn hướng cáp (cable guide roller) có tích hợp lò xo giảm chấn trước khi đưa cáp vào tang cuốn. Hướng nhả cáp của rulo nên song song tuyệt đối với đường ray để giảm tối đa lực cưỡng bức uốn cong cáp.
Đề xuất: bài viết về chống xoắn cáp điện để tìm hiểu các thiết bị phụ trợ bảo vệ sợi cáp khỏi lực vặn nội tại
4.Giải pháp ứng dụng Reel Motorized tải nặng: Khi động cơ mô-men xoắn lên tiếng
Hiệu suất sản xuất bắt đầu từ hệ thống nâng chuyển phù hợp.
Để giải quyết triệt để các bài toán kỹ thuật phức tạp nêu trên, việc lựa chọn công nghệ dẫn động cho rulo là yếu tố then chốt. Trong các ứng dụng tải nặng công nghiệp, hệ thống reel motorized tải nặng (rulo cuốn cáp chạy bằng động cơ) chiếm ưu thế tuyệt đối so với loại rulo cuốn bằng lò xo.
4.1 Vì sao hệ thống lò xo cơ khí thất bại ở môi trường này?
Loại rulo cuốn bằng cơ chế lò xo chỉ thích hợp cho hành trình ngắn và tải nhẹ. Trong môi trường nhà máy thép, lực đàn hồi của lò xo sẽ giảm dần theo thời gian do hiện tượng mỏi kim loại dưới nhiệt độ cao. Hơn nữa, lò xo không thể điều chỉnh được lực kéo biến thiên, dẫn đến lực căng cáp không đều, dễ làm đứt cáp khi hành trình dài.
4.2 Cách Reel Motorized duy trì lực căng ổn định nhờ Torque Motor
Hệ thống reel motorized công nghiệp nặng sử dụng một động cơ mô-men xoắn (torque motor) hoặc động cơ tích hợp ly hợp thủy lực đặc biệt. Động cơ này liên tục sinh ra một mô-men xoắn không đổi để giữ cho sợi cáp luôn có độ căng tối ưu:
|
Hướng chuyển động của Transfer Car |
Trạng thái của Tang cuốn |
Hoạt động của Torque Motor |
Trạng thái sợi cáp |
|---|---|---|---|
|
Xe chạy ra xa nguồn |
Nhả cáp (Quay ngược) |
Motor chạy chế độ hãm (Stall), sinh lực chống lại lực kéo |
Căng vừa đủ, không bị tuột tự do |
|
Xe chạy về gần nguồn |
Cuốn cáp (Quay thuận) |
Motor tự động quay thuận để thu hồi cáp |
Cuốn đều, xếp lớp chuẩn xác |
[Mô-men xoắn động cơ] <===> Đạt trạng thái cân bằng lực <===> [Lực căng tối ưu của cáp]
4.3 Những thông số kỹ thuật cốt lõi khi thiết kế hệ thống
Khi lựa chọn một cụm motorized cable reel cho transfer car, kỹ sư của VNID luôn tính toán dựa trên các thông số thực tế nghiêm ngặt:
-
Mô-men kéo định mức: Phải thắng được lực ma sát của cáp và lực quán tính của xe khi mang tải tối đa.
-
Đường kính tang cuốn: Đường kính tang phải lớn gấp ít nhất 10 - 15 lần đường kính ngoài của cáp để tránh ứng suất uốn quá mức phá hủy lõi đồng.
-
Đặc tính chịu nhiệt: Toàn bộ motor rulo và hộp số phải đạt cấp cách điện lớp H (chịu được nhiệt độ lên đến 180°C).
Kinh nghiệm kỹ sư: Sai lầm phổ biến nhất là chọn công suất rulo vừa khít với chiều dài hành trình trên bản vẽ mà không tính đến đoạn cáp dự phòng để đấu nối (thường phải cộng thêm 3 - 5 mét) và hệ số suy giảm mô-men của động cơ khi bị nung nóng trong môi trường xưởng đúc. Điều này dẫn đến hiện tượng rulo bị đuối lực sau một thời gian hoạt động liên tục.
Đề xuất: bài viết về reel motorized để hiểu rõ quy trình chọn dải mô-men xoắn cho động cơ đặc chủng này
5.Tổng kết và giải pháp hệ thống cấp điện transfer car chuyên sâu từ VNID
VNID - Đội ngũ kỹ sư trực tiếp khảo sát, thiết kế và giám sát lắp đặt.
Thiết kế và vận hành thành công hệ thống rulo cuốn cáp điện transfer car trong môi trường công nghiệp nặng không đơn thuần là mua một thiết bị sẵn có trên catalogue về lắp đặt. Đó là một bài toán kỹ thuật tổng hòa đòi hỏi sự tính toán chính xác về dải nhiệt độ, lựa chọn cáp điện môi trường nhiệt độ cao, thiết kế cơ cấu chống rung cable reel cho tới việc đồng bộ tốc độ động cơ.
Đề xuất: Kinh Nghiệm Chọn Đơn Vị Cung Cấp Rulo Cuốn Cáp Điện Uy Tín
VNID – Chuyên gia thiết kế hệ thống truyền động và cấp điện công nghiệp nặng
Tại VNID, chúng tôi thấu hiểu sâu sắc những thách thức cơ cơ học và nhiệt động học tại các nhà máy thép, xưởng đúc và luyện kim tại Việt Nam. Không chỉ cung cấp các thiết bị nâng hạ tiêu chuẩn như cầu trục, cổng trục, VNID còn là đơn vị chuyên sâu trong việc chế tạo transfer car và thiết kế đồng bộ các hệ thống cấp điện xe goòng hạng nặng:
-
Cung cấp các hệ thống reel motorized chuyên dụng, tích hợp cổ góp điện chổi than có cấp bảo vệ kín bụi hoàn toàn (đạt chuẩn IP66), vỏ tang cuốn sơn chống cháy và chống bức xạ nhiệt.
-
Tính toán và cung cấp dòng cáp điện chống nhiệt lõi đồng bện mật độ cao, vỏ bọc chuyên dụng chịu được nhiệt độ môi trường khắc nghiệt mà vẫn giữ được độ dẻo dai khi cuốn nhả liên tục.
-
Đội ngũ kỹ sư cơ điện thực chiến của VNID luôn sẵn sàng khảo sát hiện trạng đường ray, hiệu chỉnh lực căng torque motor tại nhà xưởng của khách hàng, đảm bảo hệ thống vận hành bền bỉ, giảm thiểu tối đa thời gian dừng máy (downtime).
Nếu nhà máy của quý khách đang gặp các sự cố đứt cáp, cháy cổ góp rulo trên xe goòng hoặc đang cần một giải pháp thiết kế hệ thống cấp điện đồng bộ cho dự án mới, hãy liên hệ ngay với VNID để nhận được tư vấn kỹ thuật chuyên sâu từ các kỹ sư giàu kinh nghiệm.
