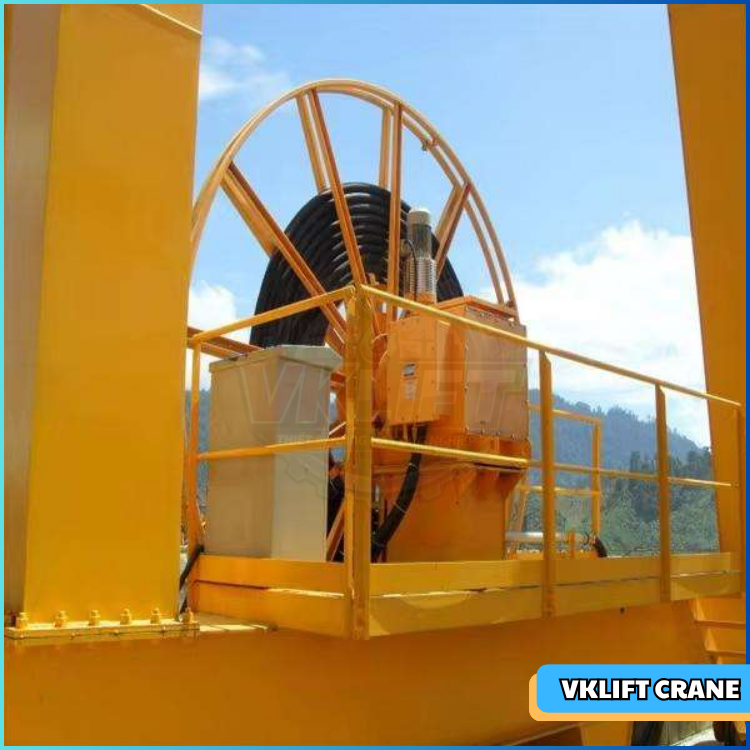

Xem ảnh lớn		Ưu Điểm Và Hạn Chế Của Rulo Cuốn Cáp Điện Trong Hệ Thống Cấp Điện - VNID Rulo cuốn cáp điện là giải pháp cấp điện được sử dụng phổ biến trong hệ thống cầu trục, cổng trục và nhiều thiết bị công nghiệp hiện đại nhờ khả năng quản lý cáp gọn gàng và vận hành linh hoạt. Tuy nhiên, bên cạnh những ưu điểm nổi bật về độ an toàn, tính thẩm mỹ và khả năng tự động thu hồi cáp, thiết bị này cũng tồn tại một số hạn chế cần được cân nhắc trong quá trình lựa chọn và sử dụng. Trong bài viết này, VNID sẽ phân tích chi tiết ưu điểm và hạn chế của rulo cuốn cáp điện trong hệ thống cấp điện công nghiệp để giúp doanh nghiệp lựa chọn giải pháp phù hợp hơn với nhu cầu thực tế.
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Ưu Điểm Và Hạn Chế Của Rulo Cuốn Cáp Điện Trong Hệ Thống Cấp Điện - VNID

Ưu Điểm Và Hạn Chế Của Rulo Cuốn Cáp Điện Trong Hệ Thống Cấp Điện - VNID

Chào các bạn đồng nghiệp và quý chủ đầu tư! Trong suốt hơn một thập kỷ trực tiếp tư vấn, lắp đặt và sửa chữa các giải pháp cấp điện cầu trục, cổng trục hay máy móc chạy ray di động, tôi đã gặp rất nhiều bài toán hóc búa về năng lượng di động. Khi hệ thống máng treo dòng dọc (hệ festoon) bộc lộ sự cồng kềnh, hay ray điện an toàn dạng hở liên tục dính lỗi sụt áp do bụi bặm ngoài bãi, rulo cuốn cáp điện thường được đưa ra như một phương án "cứu cánh" tối ưu.

Tuy nhiên, với tư cách là một kỹ sư thực chiến, tôi phải thẳng thắn chia sẻ rằng: Không có một thiết bị công nghiệp nào là hoàn hảo tuyệt đối. Một bộ tang cuốn cáp điện có thể là giải pháp tối ưu cho cổng trục cảng biển nhưng lại có thể là một "tai họa" cơ khí nếu lắp sai dải tốc độ trên xe gòong. Hôm nay, chúng ta sẽ cùng bóc tách toàn diện những ưu điểm rulo cuốn cáp điện và bộc lộ rõ các hạn chế rulo cuốn cáp điện dưới góc nhìn thực tế nhất, giúp bạn biết chính xác khi nào nên đầu tư và khi nào nên từ chối thiết bị này.

1.Bản chất của rulo cuốn cáp trong bài toán tối ưu hóa năng lượng di động

Hệ thống rulo cuốn cáp điện an toàn, bền bỉ - cung cấp bởi VNID

1.1 Rulo cuốn cáp điện dưới góc nhìn cơ điện công nghiệp

Để hiểu tại sao thiết bị này lại được ứng dụng rộng rãi, chúng ta cần nhìn vào bản chất vận hành của nó. Trong một hệ thống cấp điện di động, rulo cuốn cáp điện (hay còn gọi là reel cable công nghiệp) đóng vai trò điều hướng quỹ đạo cho cáp động lực hoặc cáp điều khiển. Bằng cách tích hợp một cơ cấu sinh mô-men xoắn (lò xo thép hoặc động cơ điện Torque), rulo tự động cuốn thu sợi cáp vào tang trống khi máy di chuyển về gần điểm nguồn, và chủ động nhả sợi cáp ra khi máy chạy ra xa.

1.2 Vì sao thiết bị này trở thành tiêu chuẩn cho cơ cấu di chuyển dài?

Trong môi trường công nghiệp hiện đại, không gian nhà xưởng và tính an toàn hành lang đường chạy được đặt lên hàng đầu. Thay vì để sợi cáp phơi trần ngoài môi trường hay treo lỏng lẻo dễ vướng vào chướng ngại vật, hệ thống cuốn cáp điện kiểm soát sợi cáp luôn có một độ căng nhất định, giúp bảo vệ lõi đồng bên trong một cách chủ động khỏi hiện tượng vặn xoắn cơ học.



Tìm kiếm: Rulo cuốn cáp điện cầu trục có cấu tạo như thế nào ?



2.Những ưu điểm vượt trội biến rulo cuốn cáp thành "ông vua" ngoài bãi và nhà xưởng

Từng chi tiết kỹ thuật đều ảnh hưởng đến hiệu suất vận hành tổng thể.



Không phải ngẫu nhiên mà các tập đoàn thép, xi măng lớn hay các tập đoàn logistics cảng biển sẵn sàng chi hàng trăm triệu đồng cho một bộ rulo điện công nghiệp. Dưới đây là những lợi ích thực tế mà thiết bị này mang lại:

ƯU ĐIỂM NỔI BẬT CỦA RULO CUỐN CÁP

        |---> An toàn tối đa: Cáp xếp gọn trong tang, không kéo lê dưới sàn

        |---> Tối ưu không gian: Không chiếm hành lang đường chạy biên

        |---> Chinh phục khoảng cách: Khả năng cấp điện dải hành trình siêu dài

        |---> Bất chấp thời tiết: Hoạt động bền bỉ ngoài trời (mưa bão, gió lớn)

• Tối ưu quản lý cáp và không gian nhà xưởng: Khác với hệ festoon (máng treo cáp dẹt) luôn cần một khoảng không gian trống ở cuối hành trình để gom các búi cáp khi thu về, rulo chứa toàn bộ sợi cáp cuộn tròn trên tang. Điều này giúp tiết kiệm tối đa diện tích đường chạy biên cho cầu trục.

• Triệt tiêu tình trạng cáp kéo lê dưới mặt sàn: Cáp luôn được giữ trên cao hoặc rải thẳng xuống rãnh kỹ thuật, loại bỏ hoàn toàn rủi ro bị xe nâng, xe tải chèn qua gây đứt gãy hoặc rò rỉ điện.

• Đáp ứng dải hành trình siêu dài ngoài trời: Khi chiều dài đường chạy vượt quá 60 mét, ray điện an toàn rất dễ bị sụt áp tại các điểm nối, còn hệ festoon thì dễ bị gió lớn ngoài trời thổi lật, rối xích treo. Rulo cuốn cáp (đặc biệt là dòng motorized cable reel) có thể cấp điện ổn định cho hành trình lên tới hàng trăm mét một cách dễ dàng.

• Giảm thiểu nguy cơ đứt ngầm nếu lựa chọn đúng kết cấu: Khi tang quấn được thiết kế chuẩn xác với bán kính uốn cong cho phép của sợi cáp, lực căng luôn được duy trì ở mức hằng số, giúp thọ mệnh của cáp tăng gấp 3 - 4 lần so với việc để cáp co giãn tự do.

Tìm kiếm: Rulo cuốn cáp điện được sử dụng phổ biến hiện nay



3.Những hạn chế kỹ thuật sòng phẳng và "gót chân Achilles" của hệ thống

Triển khai đúng quy trình là yếu tố quyết định chất lượng công trình - VNID



Đây là yếu tố nhiều người thường bỏ qua khi chỉ nghe các bài quảng cáo một chiều. Bản thân là một kỹ sư sửa chữa lỗi thiết bị lâu năm, tôi khuyên bạn cần nhìn thẳng vào những nhược điểm cố hữu sau:

• Giới hạn cơ học của dòng rulo lò xo (Spring Cable Reel): Dòng rulo này có giá thành rẻ nhưng lá cót lò xo sẽ bị suy giảm lực căng theo thời gian (mỏi vật liệu). Đồng thời, nó bị giới hạn nghiêm trọng về chiều dài (thường <40 m) và tiết diện cáp lớn.

• Chi phí đầu tư ban đầu cao: So với ray điện an toàn hoặc máng cáp chữ C, chi phí để sở hữu một bộ rulo cuốn cáp bằng motor biến tần đắt hơn gấp nhiều lần. Điều này đòi hỏi doanh nghiệp phải cân đối bài toán ngân sách thực tế.

• Rủi ro rối, kẹt và vặn xoắn cáp khi sai tốc độ: Nếu tốc độ cuốn nhả của rulo không đồng bộ với vận tốc chạy của cầu trục (ví dụ: cầu trục khởi động đột ngột mà rulo chưa kịp thu cáp), sợi cáp sẽ bị chùng xuống, nhảy khỏi rãnh quấn và dẫn tới tình trạng kẹt cứng, nát vỏ cáp.

• Yêu cầu nghiêm ngặt về bảo trì khoang cổ góp điện (Slip Ring): Rulo hoạt động dựa trên chổi than tì sát vào vành trượt đồng để truyền điện khi tang quay. Cơ cấu chuyển động trượt này rất nhạy cảm với môi trường có độ ẩm cao, hóa chất ăn mòn hoặc bụi dẫn điện (bụi sắt). Nếu không vệ sinh định kỳ, khoang cổ góp sẽ bị đánh lửa hồ quang, gây nổ pha và làm mất nguồn toàn bộ hệ thống.

[Sai lệch tốc độ cuốn] ---> Cáp bị chùng ---> Nhảy khỏi tang trống ---> Kẹt/Đứt phăng cáp khi xe tăng tốc

Tìm kiếm: Cách bảo trì rulo cuốn cáp điện chuẩn kĩ thuật: Cầu trục, Cổng trục, Cần trục tháp, Thiết bị nâng hạ, Trạm trộn bê tông, Biến tần, Hộp giảm tốc



4.Phân tích thực tế: Hiệu quả vận hành rulo cuốn cáp trong từng môi trường đặc thù

Dự án thành công bắt đầu từ giải pháp kỹ thuật đúng ngay từ đầu.



Mỗi ngành nghề có một đặc thù vận hành riêng. Dưới đây là bức tranh thực tế tôi ghi nhận được từ các nhà máy:

4.1 Trong hệ thống cầu trục nhà xưởng và xe gòong vận chuyển (Transfer Car)

• Đặc điểm: Hành trình ngắn, tốc độ trung bình, không gian hẹp.

• Ưu điểm nổi bật: Gọn gàng, không sợ va quẹt vào hàng hóa xếp cao trong nhà kho công nghiệp hoặc kho logistics tự động. Đối với rulo điện cho xe gòong, thiết bị có thể giấu gọn dưới gầm xe, cách ly hoàn toàn với khu vực công nhân đi lại trên sàn.

• Hạn chế thường gặp: Không gian xưởng kín đôi khi gây khó khăn cho việc bảo dưỡng định kỳ các bộ phận cơ khí treo trên cao.

• Loại rulo phù hợp: Ưu tiên spring cable reel (rulo lò xo) dạng thể tròn hoặc thể dẹt để tối ưu chi phí.

4.2 Trong môi trường công nghiệp nặng: Ngành thép và nhà máy xi măng

• Đặc điểm: Nhiệt độ cao, cực kỳ nhiều bụi mịn và bụi oxit sắt dẫn điện.

• Ưu điểm nổi bật: Kết cấu hộp cổ góp bọc kín (IP65) bảo vệ dòng điện an toàn tuyệt đối khỏi bụi bẩn, vượt trội hơn hẳn hệ ray điện hở dễ gây chập nổ do bám bụi sắt.

• Hạn chế và lỗi thực tế: Bụi bẩn bám dính vào bề mặt dây cáp, khi cuốn vào tang làm tăng ma sát cơ học, dễ gây trầy xước vỏ cáp. Nhiệt độ bức xạ cao từ phôi thép có thể làm nóng chảy lớp nhựa cách điện nếu cáp bị quấn bó quá chặt trên tang mà không kịp tản nhiệt.

• Lưu ý kỹ thuật: Kinh nghiệm thực tế chỉ ra rằng phải chọn loại cáp cao su chuyên dụng chịu nhiệt và vỏ rulo phải được sơn phủ lớp epoxy chống ăn mòn.

4.3 Trong ngành cảng biển và hệ thống tự động hóa tốc độ cao

• Đặc điểm: Hành trình siêu dài (> 100\text{m}), tốc độ chạy biên của cẩu container cực lớn, chịu sương muối ăn mòn.

• Ưu điểm nổi bật: Chịu được áp lực gió bão lớn ngoài cầu cảng, duy trì dòng điện ổn định kể cả ở điện áp trung thế (6\text{kV} - 10\text{kV}).

• Hạn chế: Hệ thống điều khiển vô cùng phức tạp, bắt buộc phải dùng biến tần điều khiển mô-men động cơ đồng bộ. Sai lệch một mili-giây về mặt tốc độ có thể phá hủy sợi cáp trung thế trị giá hàng ngàn USD.

• Loại rulo phù hợp: Bắt buộc dùng motorized cable reel (rulo truyền động motor) kết hợp puly rải cáp chủ động.

Tìm kiếm: 5 Sai Lầm Khi Lắp Đặt Rulo Cuốn Cáp Điện Khiến Hệ Thống Nhanh Hỏng



5.Góc chuyên gia: Bản đồ đưa ra quyết định – Khi nào nên dùng và khi nào nên từ chối rulo cuốn cáp?

Đúng kỹ thuật – bền vận hành - VNID



Không phải hệ thống nào cũng phù hợp với rulo cuốn cáp. Để tránh những sai lầm doanh nghiệp thường gặp là mua thiết bị theo phong trào, hãy đối chiếu ngay bộ checklist kỹ thuật dưới đây:

5.1 Khi nào nên lựa chọn phương án rulo cuốn cáp điện?

• Khi hệ thống vận hành ngoài trời, khu vực có gió lớn hoặc mưa bão thường xuyên (Cổng trục ngoài bãi, cẩu trục chân đế).

• Khi chiều dài hành trình vượt quá 50\text{m} và yêu cầu tính thẩm mỹ, gọn gàng trong không gian nhà xưởng.

• Khi môi trường làm việc có nhiều bụi dẫn điện, độ ẩm cao mà các hệ ray điện hở không đáp ứng được tiêu chuẩn an toàn kỹ thuật.

• Khi cấp nguồn cho các cơ cấu chuyển động đa hướng, cơ cấu móc cẩu phụ có mâm từ quay tròn liên tục.

5.2 Khi nào nên chọn hệ festoon hoặc giải pháp khác thay thế?

• Khi hành trình di chuyển ngắn (< 25 m) và tốc độ chạy của palang rất cao nhưng ngân sách đầu tư thấp. Hệ festoon máng chữ C lúc này sẽ là lựa chọn ngon – bổ – rẻ hơn rất nhiều.

• Khi sợi cáp điện của bạn là loại cáp lõi cứng không có khả năng chịu uốn uốn cong liên tục. Việc ép sợi cáp này chạy quanh tang quấn rulo sẽ làm đứt gãy lõi đồng ngay lập tức.

5.3 Bảng so sánh tóm tắt giữa các giải pháp cấp điện di động

Tiêu chí kỹ thuật	Rulo cuốn cáp lò xo	Rulo cuốn cáp Motor	Hệ máng treo Festoon
Chi phí đầu tư	Trung bình	Cao	Thấp
Chiều dài hành trình	Ngắn ( 40m)	Rất dài (Hàng trăm mét)	Trung bình ( 40m)
Không gian chiếm dụng	Rất ít (Gọn gàng)	Ít	Nhiều (Bị tổn hao khoảng lùi gom cáp)
Tần suất bảo trì	Thấp	Trung bình	Thấp nhưng dễ hỏng vặt con lăn



Tìm kiếm: So sánh chi tiết rulo cuốn cáp điện kiểu động cơ và kiểu lò xo



6.Đầu tư thông minh cho hệ thống nâng hạ bền vững cùng thương hiệu VNID

VNID – Từ thiết kế đến lắp đặt, mọi quy trình đều hướng tới hiệu quả lâu dài.



Hy vọng những phân tích mổ xẻ chi tiết về ưu điểm rulo cuốn cáp điện cũng như các góc khuất về mặt hạn chế rulo cuốn cáp điện phía trên đã mang lại cho bạn cái nhìn thấu đáo của một kỹ sư thực chiến. Trong môi trường công nghiệp, việc lựa chọn đúng thiết bị, đúng thông số kỹ thuật luôn luôn quan trọng hơn việc lựa chọn một sản phẩm giá rẻ nhưng không phù hợp để rồi phải dừng máy sửa chữa liên miên.

Nếu doanh nghiệp của bạn đang cần tìm kiếm một giải pháp cấp điện di động hoàn chỉnh, an toàn và tối ưu chi phí vận hành cho hệ thống cầu trục, cổng trục hay máy móc chạy ray – Công ty Cổ phần Thiết bị Nâng hạ và Công nghiệp VNID chính là nơi bạn có thể gửi trọn niềm tin.

Tại sao các kỹ sư đầu ngành lựa chọn hợp tác cùng VNID?

• Tư vấn kỹ thuật chuẩn xác từ gốc: VNID sở hữu đội ngũ kỹ sư có kinh nghiệm dày dặn, trực tiếp khảo sát hiện trường và tính toán khoa học dải mô-men xoắn, dải tốc độ, bán kính uốn cáp để đưa ra cấu hình rulo phù hợp nhất cho từng nhà máy.

• Cung cấp sản phẩm chính hãng toàn quốc: Chúng tôi cung ứng đa dạng các dòng spring cable reel, motorized cable reel đạt tiêu chuẩn công nghiệp nặng, kết cấu cơ khí chính xác, độ bền vượt trội vượt qua mọi thử thách môi trường.

• Hỗ trợ trọn gói thi công lắp đặt: Không chỉ bán thiết bị, VNID đồng hành cùng khách hàng từ khâu thiết kế, cung cấp vật tư, lắp đặt trọn gói tại công trường cho đến các dịch vụ bảo trì, xử lý sự cố khẩn cấp giúp doanh nghiệp tối ưu hóa chi phí vận hành.

Hãy nhấc máy lên và liên hệ ngay với VNID để nhận được sự tư vấn kỹ thuật chuyên sâu và giải pháp báo giá tối ưu nhất cho nhà máy của bạn!

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





FAQ – Giải đáp thắc mắc chuyên sâu về ưu-nhược điểm rulo cuốn cáp

Câu 1: Tôi nghe nói rulo lò xo hay bị đứt cót đột ngột, có cách nào để hạn chế nhược điểm này không?

Kỹ sư VNID trả lời: Hiện tượng đứt xích cót lò xo 90% đến từ việc chọn chiều dài cáp quá khít với hành trình chạy thực tế hoặc thợ lắp đặt không tính toán số vòng dự phòng hãm. Để tăng tuổi thọ lò xo, bạn nên chọn model rulo có số vòng quay thiết kế lớn hơn nhu cầu thực tế khoảng 20\%. Ngoài ra, tuyệt đối không được để cầu trục chạy vượt quá giới hạn hành trình (bắt buộc phải lắp công tắc hành trình ngắt điện dòng di chuyển biên).

Câu 2: Tại sao rulo motor của tôi khi nhả cáp ra thì rất tốt, nhưng khi thu cáp về lại hay bị giật cục và nóng motor?

Kỹ sư VNID trả lời: Hiện tượng này chứng tỏ mô-men xoắn của motor rulo và tốc độ di chuyển của cầu trục đang bị lệch pha (motor rulo đang phải ghì kéo quá tải do tốc độ thu hồi chậm hơn tốc độ xe chạy). Bạn cần kiểm tra lại bộ ly hợp từ (nếu dùng loại cơ) xem có bị mòn má phanh không, hoặc hiệu chỉnh lại hàm dốc tăng tốc/giảm tốc (Acceleration/Deceleration thời gian) bên trong biến tần điều khiển motorized cable reel để chuyển động thu cáp được mượt mà hơn.

Câu 3: Môi trường nhà máy xi măng quá nhiều bụi bặm thì dùng ray điện an toàn bọc kín tốt hơn hay dùng rulo cuốn cáp tốt hơn?

Kỹ sư VNID trả lời: Mặc dù ray điện an toàn có loại bọc kín chổi quét (như ray hộp), nhưng trong môi trường bụi xi măng có tính chất ngậm ẩm và bám dính cực kỳ cao, lớp bụi này lâu ngày vẫn lọt qua khe quét cao su, bám dày lên thanh đồng gây ra hiện tượng mô-vê, sụt áp liên tục. Với môi trường này, sử dụng một bộ rulo cuốn cáp với hộp cổ góp kín đạt chuẩn chống bụi tuyệt đối IP65/IP66 kết hợp luồn cáp dưới rãnh cao su là giải pháp mang lại độ tin cậy vận hành cao hơn hẳn.
