Vì sao nhiều doanh nghiệp chọn sai bán cổng trục ngay từ đầu?

Trong các nhà máy cơ khí, xưởng kết cấu thép hay khu vực sản xuất công nghiệp hiện đại, bán cổng trục (Semi Gantry Crane) đang trở thành giải pháp nâng hạ được nhiều doanh nghiệp lựa chọn nhờ khả năng:

• Tối ưu không gian

• Giảm chi phí đầu tư
• Linh hoạt trong vận hành

Tuy nhiên trên thực tế, không ít doanh nghiệp sau khi đầu tư bán cổng trục lại gặp hàng loạt vấn đề như:

• Thiết bị rung lắc mạnh
• Nâng hạ không hiệu quả
• Ray nhanh xuống cấp
• Motor quá tải
• Chi phí sửa chữa phát sinh liên tục

Điều đáng nói là phần lớn các sự cố này không xuất phát từ việc sử dụng mà đến từ việc lựa chọn sai bán cổng trục ngay từ đầu.

Trong bài viết này, VNID sẽ cùng Quý khách phân tích:

• Những sai lầm phổ biến khi lựa chọn Semi Gantry Crane
• Các hậu quả thực tế doanh nghiệp thường gặp
• Những yếu tố kỹ thuật bắt buộc phải tính toán
• Kinh nghiệm giúp lựa chọn đúng bán cổng trục phù hợp với nhà xưởng và nhu cầu vận hành

1. Bán cổng trục là gì? Vì sao thiết bị này cần được lựa chọn đúng ngay từ đầu?

VNID – Giải pháp nâng hạ tối ưu, thiết kế riêng cho từng nhu cầu sản xuất.



1.1. Bán cổng trục (Semi Gantry Crane) là gì?

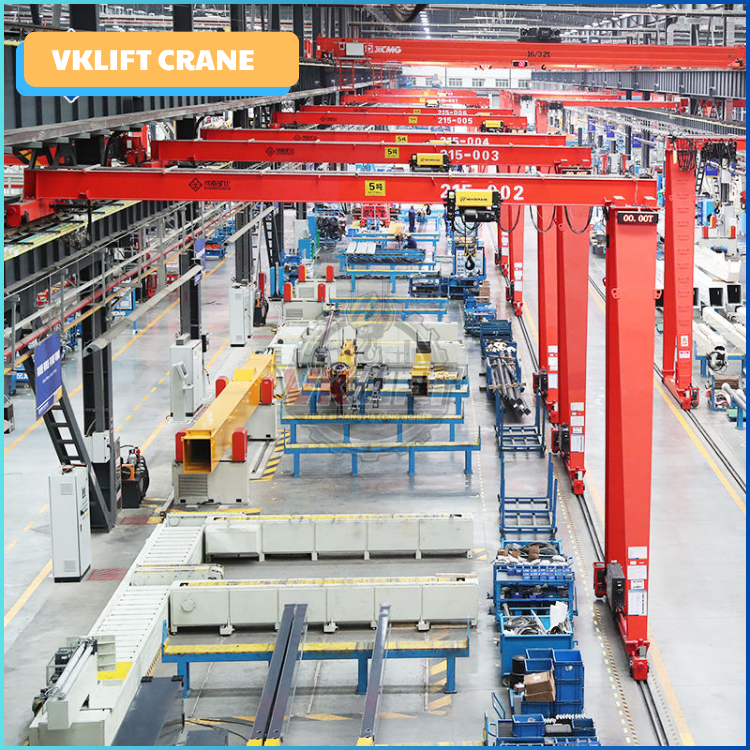

Bán cổng trục (Semi Gantry Crane) là thiết bị nâng hạ công nghiệp có cấu tạo kết hợp giữa:

• Cầu trục
• Cổng trục

Thiết bị sử dụng:

• Một bên chân chạy ray dưới nền
• Một bên dầm biên chạy trên ray cao của nhà xưởng

Nhờ cấu tạo đặc biệt này, bán cổng trục giúp:

• Tận dụng kết cấu nhà xưởng sẵn có
• Tiết kiệm diện tích sử dụng
• Giảm chi phí đầu tư hệ thống nâng hạ

Cấu tạo cơ bản của bán cổng trục

• Dầm chính
• Chân cổng
• Dầm biên
• Ray nền
• Ray trên cao
• Pa lăng nâng hạ
• Hệ điện điều khiển
• Tủ điện an toàn

Thông số kỹ thuật phổ biến

Hạng mục	Thông số thường gặp
Tải trọng nâng	1 – 50 tấn
Khẩu độ	5 – 30 mét
Chiều cao nâng	3 – 18 mét
Tốc độ nâng	3 – 8 m/phút
Tốc độ di chuyển	20 – 40 m/phút
Chế độ làm việc	A3 – A5

1.2. Những ưu điểm khiến bán cổng trục được sử dụng ngày càng phổ biến

Hiện nay, nhiều doanh nghiệp ưu tiên lựa chọn Semi Gantry Crane vì thiết bị mang lại nhiều lợi ích thực tế trong vận hành nhà xưởng.

Tối ưu không gian làm việc

Do chỉ có:

• Một chân cổng chạy dưới nền

nên bán cổng trục giúp:

• Giảm diện tích chiếm dụng
• Tăng không gian lưu thông bên dưới
• Thuận tiện cho xe nâng và thiết bị di chuyển

Giảm chi phí đầu tư kết cấu

So với cổng trục truyền thống:

• Bán cổng trục tận dụng được ray trên cao của nhà xưởng
• Giảm số lượng kết cấu thép cần lắp đặt

Điều này giúp:

• Giảm chi phí đầu tư ban đầu
• Rút ngắn thời gian thi công

Linh hoạt trong vận hành

Thiết bị phù hợp với:

• Xưởng cơ khí
• Nhà máy kết cấu thép
• Kho vật liệu
• Nhà máy sản xuất tải trọng vừa và lớn

Đặc biệt với:

• Nhà xưởng nhỏ và vừa
• Không gian hạn chế

thì bán cổng trục là giải pháp rất hiệu quả.

1.3. Vì sao việc lựa chọn sai bán cổng trục gây hậu quả rất lớn?

Nhiều doanh nghiệp cho rằng:

• Chỉ cần chọn đúng tải trọng là đủ.

Tuy nhiên trên thực tế, một hệ thống Semi Gantry Crane còn phụ thuộc vào:

• Khẩu độ
• Chiều cao nâng
• Tần suất hoạt động
• Kết cấu nhà xưởng
• Độ ổn định ray
• Hệ số an toàn vận hành

Nếu lựa chọn sai:

• Thiết bị sẽ nhanh xuống cấp
• Hiệu suất nâng hạ thấp
• Chi phí sửa chữa phát sinh rất lớn

Những hậu quả thường gặp

Hậu quả	Mức độ ảnh hưởng
Võng dầm	Nghiêm trọng
Ray mòn nhanh	Cao
Motor quá tải	Cao
Rung lắc mạnh	Nguy hiểm
Giảm tuổi thọ thiết bị	Rất lớn
Mất an toàn lao động	Cực kỳ nguy hiểm

Trong nhiều trường hợp:

• Doanh nghiệp buộc phải cải tạo hoặc thay mới toàn bộ hệ thống chỉ sau vài năm sử dụng.

1.4. Những doanh nghiệp nào thường dễ chọn sai bán cổng trục?

Thực tế cho thấy các nhóm doanh nghiệp sau thường dễ gặp sai sót khi đầu tư bán cổng trục:

Doanh nghiệp mới đầu tư nhà xưởng

• Chưa có kinh nghiệm lựa chọn thiết bị nâng hạ
• Chỉ tập trung vào chi phí đầu tư ban đầu

Xưởng cơ khí quy mô nhỏ

• Thiếu đội ngũ kỹ thuật chuyên môn
• Không tính toán nhu cầu mở rộng tương lai

Doanh nghiệp ưu tiên giá rẻ

• Chọn thiết bị theo giá
• Bỏ qua tiêu chuẩn kỹ thuật
• Không quan tâm chất lượng vật tư

Đơn vị không khảo sát thực tế

• Chỉ dựa vào kích thước sơ bộ
• Không kiểm tra kết cấu ray và nền móng

Đây là nguyên nhân dẫn tới rất nhiều sự cố sau này.

2. Những sai lầm phổ biến khiến doanh nghiệp chọn sai bán cổng trục

VNID – Đồng bộ giải pháp nâng hạ từ bản vẽ đến thực tế.



2.1. Chọn thiết bị theo giá thay vì nhu cầu thực tế

Đây là sai lầm phổ biến nhất hiện nay.

Nhiều doanh nghiệp:

• Chọn đơn vị báo giá thấp nhất
• Ưu tiên giảm chi phí đầu tư ban đầu

mà bỏ qua:

• Chất lượng kết cấu
• Công suất motor
• Khả năng chống xoắn
• Thiết bị an toàn

Hậu quả thường gặp

• Dầm chính rung lắc
• Motor nhanh hỏng
• Ray mòn bất thường
• Chi phí bảo trì tăng cao

Trong thực tế:

• Một hệ thống giá rẻ ban đầu có thể khiến doanh nghiệp tốn gấp nhiều lần chi phí sửa chữa về sau.

2.2. Không khảo sát thực tế nhà xưởng trước khi lắp đặt

Nhiều đơn vị chỉ:

• Nhận kích thước sơ bộ
• Báo giá nhanh

mà không khảo sát:

• Cao độ nhà xưởng
• Kết cấu ray trên cao
• Độ cứng nền móng
• Không gian vận hành thực tế

Hậu quả

• Vướng kết cấu mái
• Thiếu chiều cao nâng
• Ray không đủ tải
• Thiết bị hoạt động không ổn định

VNID luôn khuyến nghị:

• Khảo sát thực tế trước khi thiết kế để đảm bảo tính chính xác và an toàn vận hành.

2.3. Chọn sai tải trọng nâng

Một số doanh nghiệp:

• Chọn tải quá nhỏ để tiết kiệm chi phí
• Hoặc chọn tải quá lớn gây lãng phí

Cả hai trường hợp đều không tối ưu.

Nếu tải quá nhỏ

• Thiết bị thường xuyên quá tải
• Motor nhanh nóng
• Dầm nhanh võng

Nếu tải quá lớn

• Tăng chi phí đầu tư
• Kết cấu nặng không cần thiết
• Tiêu hao điện năng cao hơn

Tải trọng nên được tính dựa trên:

• Tải nâng thực tế
• Tải động
• Tần suất sử dụng
• Nhu cầu mở rộng tương lai

Thông thường:

• VNID khuyến nghị dự phòng tải từ 15 – 25%.

2.4. Chọn sai khẩu độ và chiều cao nâng

Nhiều doanh nghiệp chỉ quan tâm tải trọng mà quên rằng:

• Khẩu độ
• Chiều cao nâng

mới quyết định hiệu quả vận hành thực tế.

Những lỗi thường gặp

• Khẩu độ quá lớn nhưng dầm quá nhỏ
• Chiều cao nâng không đủ
• Không đủ khoảng hở an toàn

Hậu quả:

• Thiết bị rung mạnh
• Pa lăng khó vận hành
• Hạn chế vùng làm việc

Độ võng cho phép thường áp dụng

f≤L700f \leq \frac{L}{700}f≤700L​

Nếu vượt giới hạn:

• Dầm sẽ dao động mạnh khi nâng tải.

2.5. Không tính đến tần suất vận hành thực tế

Nhiều doanh nghiệp chọn:

• Thiết bị tải nhẹ
• Chế độ làm việc thấp

nhưng lại sử dụng:

• Liên tục 2 – 3 ca/ngày

Điều này khiến:

• Motor nhanh quá tải
• Hộp số giảm tuổi thọ
• Pa lăng nhanh hỏng

Chế độ làm việc phổ biến

Chế độ	Mức độ hoạt động
A3	Nhẹ
A4	Trung bình
A5	Liên tục tải cao

Việc chọn sai chế độ làm việc sẽ ảnh hưởng rất lớn tới độ bền thiết bị.

2.6. Chọn đơn vị cung cấp thiếu kinh nghiệm

Không phải đơn vị nào cũng có đủ năng lực thiết kế Semi Gantry Crane đúng kỹ thuật.

Một số đơn vị:

• Chỉ gia công theo mẫu
• Không có tính toán tải chuyên sâu
• Thiếu kinh nghiệm chống xoắn kết cấu

Dấu hiệu đơn vị thiếu chuyên môn

• Không khảo sát thực tế
• Không cung cấp bản vẽ chi tiết
• Không có hồ sơ tính toán tải
• Báo giá quá thấp bất thường

Đây là nguyên nhân dẫn tới:

• Thiết bị nhanh hỏng
• Rủi ro mất an toàn cao

3. Hậu quả khi lựa chọn sai bán cổng trục ngay từ đầu

VNID – Tối ưu tải trọng, tối đa hiệu quả đầu tư.



3.1. Thiết bị nhanh xuống cấp và hư hỏng

Khi thiết kế không phù hợp:

• Dầm sẽ nhanh võng
• Ray nhanh mòn
• Bánh xe lệch
• Motor quá tải

Điều này làm:

• Giảm tuổi thọ toàn hệ thống
• Tăng chi phí sửa chữa liên tục

3.2. Chi phí sửa chữa và cải tạo tăng cao

Các chi phí thường phát sinh:

• Thay ray
• Gia cường dầm
• Thay motor
• Nâng cấp pa lăng
• Cải tạo hệ điện

Trong nhiều trường hợp:

• Chi phí cải tạo gần bằng đầu tư hệ thống mới.

3.3. Giảm hiệu suất vận hành nhà xưởng

Thiết bị không phù hợp khiến:

• Tốc độ nâng hạ chậm
• Phạm vi hoạt động hạn chế
• Gián đoạn dây chuyền sản xuất

Điều này ảnh hưởng trực tiếp tới:

• Năng suất
• Tiến độ giao hàng
• Hiệu quả sản xuất

3.4. Tăng nguy cơ mất an toàn lao động

Đây là hậu quả nguy hiểm nhất.

Các sự cố thường gặp:

• Rơi tải
• Trật ray
• Gãy kết cấu
• Va chạm thiết bị

Đặc biệt với tải trọng lớn:

• Nguy cơ tai nạn rất nghiêm trọng.

3.5. Phát sinh chi phí đầu tư lại hệ thống mới

Nhiều doanh nghiệp:

• Không tính nhu cầu mở rộng từ đầu

Sau vài năm:

• Thiết bị không còn phù hợp
• Không đáp ứng sản xuất

Buộc phải:

• Nâng cấp hoặc thay mới toàn bộ hệ thống.

3.6. Ảnh hưởng tiến độ và uy tín doanh nghiệp

Khi hệ thống nâng hạ liên tục gặp sự cố:

• Dây chuyền sản xuất bị gián đoạn
• Chậm tiến độ giao hàng
• Tăng chi phí vận hành

Về lâu dài:

• Doanh nghiệp mất uy tín với khách hàng và đối tác.

4. Những yếu tố bắt buộc phải tính toán trước khi chọn bán cổng trục

VNID – Kiểm định nghiêm ngặt trước khi đưa vào vận hành.



4.1. Xác định đúng tải trọng nâng thực tế

Cần tính:

• Tải hiện tại
• Tải tương lai
• Tải động khi vận hành

VNID luôn khuyến nghị:

• Không chọn sát tải thực tế.

4.2. Tính toán khẩu độ và chiều cao nâng phù hợp

Cần khảo sát:

• Kích thước nhà xưởng
• Hướng di chuyển tải
• Không gian vận hành thực tế

Điều này giúp:

• Thiết bị hoạt động tối ưu
• Không phát sinh điểm chết vận hành

4.3. Đánh giá tần suất hoạt động của thiết bị

Một hệ bán cổng trục hoạt động:

• 4 giờ/ngày
  khác hoàn toàn với:
• 16 giờ/ngày

Do đó cần chọn đúng:

• Chế độ làm việc
• Công suất motor
• Loại pa lăng

4.4. Kiểm tra kết cấu nhà xưởng và nền móng

Các yếu tố cần đánh giá:

• Độ cứng ray trên cao
• Khả năng chịu tải nền
• Độ ổn định móng ray

Nếu nền yếu:

• Thiết bị rất dễ lệch ray và rung lắc.

4.5. Lựa chọn pa lăng và hệ truyền động phù hợp

Các yếu tố cần xem xét:

• Pa lăng xích hay pa lăng cáp
• Tốc độ nâng
• Công suất motor
• Hệ biến tần điều khiển

Điều này ảnh hưởng trực tiếp tới:

• Hiệu suất
• Độ an toàn
• Độ bền thiết bị

4.6. Tính toán hệ thống an toàn và điện điều khiển

Một hệ bán cổng trục hiện đại cần có:

• Chống quá tải
• Giới hạn hành trình
• Dừng khẩn cấp
• Relay bảo vệ motor

Đây là các thành phần gần như bắt buộc trong công nghiệp hiện nay.

5. Kinh nghiệm thực tế giúp doanh nghiệp chọn đúng bán cổng trục

VNID – Linh hoạt trong giải pháp, chính xác trong triển khai.



5.1. Khảo sát thực tế trước khi thiết kế

VNID luôn:

• Đo đạc trực tiếp
• Kiểm tra ray
• Đánh giá nền móng
• Phân tích hướng vận hành

trước khi thiết kế.

5.2. Không chọn thiết bị chỉ vì giá rẻ

Một thiết bị chất lượng tốt giúp:

• Giảm chi phí sửa chữa
• Tăng tuổi thọ
• Đảm bảo an toàn lâu dài

5.3. Chọn đơn vị có kinh nghiệm chuyên sâu về Semi Gantry Crane

Đơn vị chuyên nghiệp cần:

• Có kỹ sư kết cấu
• Có hồ sơ dự án thực tế
• Có tính toán tải rõ ràng

5.4. Yêu cầu bản vẽ và thuyết minh kỹ thuật đầy đủ

Hồ sơ cần có:

• Bản vẽ 2D – 3D
• Tính toán tải trọng
• Thuyết minh kỹ thuật
• Thông số thiết bị

5.5. Ưu tiên hệ thống có khả năng mở rộng tương lai

Nên:

• Dự phòng tải trọng
• Tính khả năng nâng cấp
• Chuẩn bị cho mở rộng sản xuất

Điều này giúp tiết kiệm rất nhiều chi phí về lâu dài.

5.6. Kiểm định và chạy thử trước khi bàn giao

Trước khi vận hành cần:

• Test tải tĩnh
• Test tải động
• Kiểm tra ray
• Kiểm tra rung lắc

Thông thường:

• Test tải tĩnh ở mức 125%
• Test tải động ở mức 110% tải định mức

6. VNID – Giải pháp giúp doanh nghiệp lựa chọn đúng bán cổng trục ngay từ đầu

VNID – Giá trị không dừng lại ở bàn giao, mà kéo dài trong suốt quá trình sử dụng.



6.1. Khảo sát và tư vấn theo thực tế từng nhà xưởng

VNID luôn:

• Phân tích nhu cầu vận hành
• Tính toán tải trọng thực tế
• Tư vấn giải pháp phù hợp nhất

6.2. Thiết kế Semi Gantry Crane đúng kỹ thuật

Chúng tôi tập trung:

• Chống xoắn kết cấu
• Tối ưu ray chạy
• Giảm rung lắc
• Tăng tuổi thọ thiết bị

6.3. Sử dụng vật tư và linh kiện chất lượng cao

VNID sử dụng:

• Thép kết cấu đạt chuẩn
• Pa lăng chính hãng
• Motor công nghiệp chất lượng cao
• Hệ điện an toàn

6.4. Quy trình sản xuất – lắp đặt chuyên nghiệp

Toàn bộ quy trình:

• Gia công
• Hàn kết cấu
• Sơn phủ
• Lắp đặt
• Căn chỉnh ray

đều được kiểm soát nghiêm ngặt.

6.5. Chính sách bảo hành và hỗ trợ kỹ thuật dài hạn

VNID hỗ trợ:

• Bảo trì định kỳ
• Kiểm định tải
• Tư vấn kỹ thuật
• Xử lý sự cố nhanh chóng

6.6. Liên hệ VNID để được tư vấn giải pháp bán cổng trục phù hợp

Nếu Quý khách đang cần:

• Thiết kế Semi Gantry Crane
• Cải tạo bán cổng trục
• Tư vấn giải pháp nâng hạ nhà xưởng
• Báo giá bán cổng trục công nghiệp

hãy liên hệ ngay VNID để được:

• Khảo sát tận nơi
• Tư vấn kỹ thuật miễn phí
• Thiết kế tối ưu theo nhu cầu thực tế

VNID cam kết mang đến giải pháp:

• An toàn
• Bền bỉ
• Hiệu quả
• Tối ưu chi phí đầu tư cho doanh nghiệp.



Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.







<< Quay về trang trước
