Xe con nâng hạ cho kho cuộn thép: Giải pháp kiểm soát tải trọng động và tối ưu an toàn kho vận

Trong số các loại tải trọng công nghiệp, cuộn thép (steel coil) được xếp vào nhóm những loại tải khó định vị và tiềm ẩn rủi ro mất an toàn cao nhất. Không giống như các khối bê tông cố định hay dầm thép dài có điểm treo rõ ràng, cuộn thép sở hữu đặc tính hình học và động học rất đặc biệt: nặng từ vài tấn đến vài chục tấn, có dạng hình trụ tròn, tâm tải thay đổi theo hướng quấn và bề mặt trơn trượt.

Chính vì vậy, vận hành một kho lưu trữ hoặc cấp phôi coil thép đòi hỏi một hệ thống cầu trục nhà xưởng cực kỳ chuyên biệt. Trong đó, cấu hình xe con nâng hạ cho kho cuộn thép đóng vai trò quyết định trong việc bốc xếp, dịch chuyển và định vị chính xác loại tải đặc biệt này, giải quyết triệt để bài toán chống lăn, tuột và bảo vệ bề mặt thành phẩm.

1.Vì sao cuộn thép là loại tải khó trong nâng hạ công nghiệp?

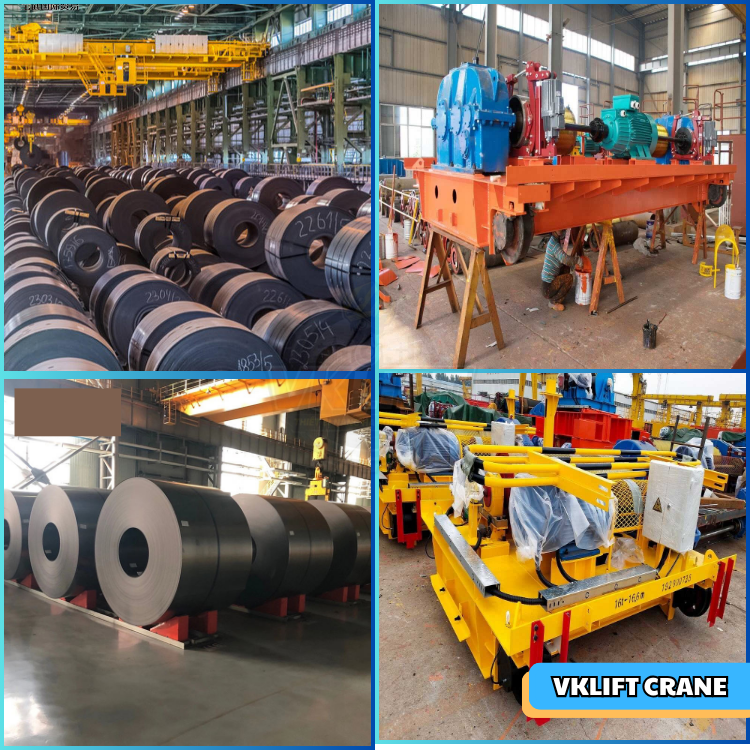

Hình ảnh cuộn thép cần vận chuyển trong nhà máy - VNID

Để thiết kế hoặc vận hành hệ thống xe con cầu trục cho kho coil hiệu quả, người kỹ sư bắt buộc phải phân tích sâu về "bản chất cơ học" của steel coil nhằm thấy rõ sự khác biệt của loại tải này:

1.1 Tải có hình dạng tròn, rất dễ lăn

Do kết cấu cuộn tròn, khi đặt cuộn thép xuống sàn hoặc các mặt phẳng không có giá đỡ (V-block), xu hướng tự nhiên của tải là lăn theo quán tính. Ngay cả khi đang được nhấc lên, nếu có lực tác động ngang, cuộn thép cũng dễ bị lắc và tự xoay quanh trục cáp treo.

1.2 Tâm tải khó kiểm soát tuyệt đối

Khác với tải khối vuông, tâm trọng lực của một cuộn thép phụ thuộc vào độ đồng đều khi quấn lá thép và đường kính lỗ lõi (core). Nếu lõi cuộn thép bị móp méo hoặc quấn lệch, tâm tải sẽ bị dời sang một bên. Khi nhấc lên, tải sẽ ngay lập tức bị nghiêng, gây hiện tượng vặn cáp và mất cân bằng lực trên tang cuốn của xe con.

1.3 Tải trọng lớn nhưng tập trung cao độ

Một cuộn thép cán nóng thông thường nặng từ 15 đến 30 tấn nhưng kích thước lại khá gọn. Điều này đồng nghĩa với việc toàn bộ áp lực tải trọng khổng lồ đó sẽ tập trung vào một điểm tiếp xúc rất nhỏ trên thiết bị nâng (như lưỡi móc C-hook hoặc má kẹp). Bất kỳ một vết nứt mỏi hay khuyết tật cơ khí nào trên phụ kiện nâng đều có thể dẫn đến thảm họa bẻ gãy tức thì.

1.4 Coil thép rất dễ bị hư hỏng bề mặt

Đối với thép cán nguội, thép mạ kẽm hoặc tôn màu, các lớp ngoài cùng là phần có giá trị thương mại cao nhất. Nếu thiết bị nâng hạ tác dụng lực siết quá mạnh hoặc cọ xát cơ học thô bạo, bề mặt coil sẽ bị móp méo, trầy xước, biến toàn bộ cuộn thép đắt tiền thành phế phẩm. Do đó, nâng cuộn thép bằng xe con cầu trục không chỉ cần khỏe mà còn cần độ tinh tế tối đa.



2.Xe con cầu trục được ứng dụng như thế nào trong kho cuộn thép?

Xe con được thiết kế đáp ứng được công suất lớn và tần suất làm việc liên tục bởi các kĩ sư của VNID

Trong quy trình steel coil handling tại các trung tâm logistics, nhà máy tôn mạ hoặc xưởng cắt xẻ băng (slitting), xe con cầu trục di chuyển liên tục dọc theo các kịch bản workflow:

• Bốc xếp coil từ phương tiện vận chuyển: Nhấc các cuộn thép nguyên liệu từ trên sàn xe rơ-moóc hoặc lòng container xuống, đòi hỏi xe con phải di chuyển tiếp cận nhanh, chính xác để giải phóng xe luân chuyển.

• Luân chuyển và sắp xếp kho bãi: Đưa coil vào các ô lưu trữ theo sơ đồ quản lý kho. Xe con cầu trục giúp xếp chồng các cuộn thép (stretching/stacking) lên nhau theo tầng nhằm tối ưu hóa diện tích mặt sàn.

• Cấp cuộn thép cho dây chuyền sản xuất: Di chuyển cuộn thép từ khu vực lưu kho và đặt chính xác vào trục quay (mandrel/uncoiler) của máy xả băng hoặc dây chuyền cán mạ liên tục. Đây là công đoạn đòi hỏi độ khớp vị trí cực cao để không làm hỏng trục máy.

3. Xe con nâng hạ cho kho coil cần những yêu cầu kỹ thuật gì?

Hình ảnh Lắp ráp xe con nâng hạ tại nhà xưởng - VNID

Để xử lý an toàn một loại tải trọng có rủi ro động học cao như steel coil, thiết kế của xe con cầu trục nâng coil thép phải đạt được các tiêu chuẩn kỹ thuật nghiêm ngặt sau:

3.1 Khả năng kiểm soát và hệ thống chống rung lắc (Anti-sway system)

Khi xe con mang một khối coil nặng 25 tấn dịch chuyển ngang, lực quán tính sinh ra là rất lớn. Xe con chuyên dụng bắt buộc phải tích hợp hệ thống chống rung lắc khi nâng coil dựa trên thuật toán biến tần điều khiển thời gian thực. Hệ thống này tự động điều chỉnh gia tốc của động cơ di chuyển để triệt tiêu dao động của cáp treo, giữ cuộn thép luôn đi theo đường thẳng đứng.

3.2 Điều khiển tốc độ vô cấp và phanh an toàn tuyệt đối

Cơ cấu nâng hạ của xe con phải sử dụng biến tần để có khả năng chạy ở tốc độ cực chậm khi hạ cuộn thép vào yên ngựa đỡ (cradle) hoặc trục máy. Hệ thống phanh phải là loại phanh đĩa thủy lực hoặc phanh điện từ có hệ số an toàn cao ($SF \ge 2$), đảm bảo giữ tải đứng yên ngay lập tức khi ngắt lệnh, loại bỏ hoàn toàn nguy cơ tuột cuộn thép.

3.3 Tương thích hoàn hảo với các thiết bị gá kẹp chuyên dụng

Cụm móc cẩu trên xe con phải được thiết kế để dễ dàng kết nối và điều khiển các phụ kiện nâng hạ chuyên dụng:

• Móc chữ C (C-hook nâng cuộn thép): Phù hợp cho việc luồn qua lõi coil, yêu cầu xe con có tính năng cân bằng đối trọng khi không có tải.

• Kẹp cuộn thép tự động (Coil tongs): Sử dụng hệ thống điện-thủy lực hoặc cơ khí kẹp chặt hai thành bên của cuộn thép. Xe con phải có đường nguồn cấp điện phụ và tín hiệu phản hồi từ cảm biến hành trình kẹp về cabin.

3.4 Giải pháp bảo vệ bề mặt coil

Phần lưỡi của C-hook hoặc má kẹp tiếp xúc với thép cuộn phải được bọc một lớp đệm chuyên dụng (như Polyurethane đúc hoặc tấm đồng mềm). Đồng thời, tốc độ tiếp cận tải của xe con phải được khống chế mượt mà nhằm thực hiện mục tiêu bảo vệ bề mặt coil thành phẩm một cách tốt nhất.



4.Những rủi ro thường gặp khi nâng cuộn thép bằng xe con cầu trục

VNID – Đơn vị chuyên cung cấp, thiết kế, sửa chữa các thiết bị nâng hạ trên toàn quốc

Thực tế tại các kho thép cuộn vận hành 24/7, nếu thiết bị không chuẩn hóa hoặc người điều khiển chủ quan, các sự cố rất dễ xảy ra với hậu quả cực kỳ nghiêm trọng:

• Cuộn thép bị xoay vặn, lắc mạnh khi xe con di chuyển: Do người vận hành tăng tốc đột ngột hoặc dùng tay bấm nhấp nhả lệnh liên tục, khiến cuộn thép đung đưa trên cao, gây nguy cơ va chạm trực tiếp vào các chồng coil xung quanh hoặc cột nhà xưởng.

• Tuột coil khỏi thiết bị nâng: Rủi ro này thường xuất hiện khi sử dụng C-hook quá ngắn so với bề ngang cuộn thép, hoặc má kẹp của kẹp cuộn bị mòn, trơn trượt do dính dầu nhớt bảo quản của lá thép.

• Coil bị dịch chuyển, lăn tự do khi đặt xuống nền: Nếu hạ tải với tốc độ quá nhanh hoặc đặt cuộn thép lên mặt sàn phẳng không có nêm gỗ, nêm cao su định vị, cuộn thép có thể đổ nghiêng và lăn tự do trên sàn xưởng, nghiền nát mọi chướng ngại vật trên đường đi.

• Bó phanh bị quá nhiệt gây trôi tải: Việc xe con nâng hạ steel coil liên tục với tần suất cao mà hệ thống phanh không có cánh tản nhiệt hoặc không được tính toán đúng chế độ làm việc (Duty cycle) sẽ dẫn đến hiện tượng mất lực phanh do nhiệt, gây rơi tải tự do.



5. Kinh nghiệm lựa chọn và vận hành xe con cho kho cuộn thép an toàn, hiệu quả

Xe con được thiết kế với các công nghệ và biện pháp gia công đặc biệt, đảm bảo hiệu suất và an toàn khi vận hành

Để quản lý một vận hành cầu trục kho thép cuộn đạt hiệu suất cao và an toàn tuyệt đối, các kỹ sư cơ điện và quản lý nhà máy cần nằm lòng các lưu ý thực tế sau:

5.1 Hãy chọn cấu hình xe con dựa trên "Loại phụ kiện nâng" đi kèm

Khi lên cấu hình mua thiết bị, không nên chỉ đưa ra mức tải trọng chung. Nếu bạn định dùng kẹp cuộn thủy lực nặng 4 tấn để nâng cuộn thép 20 tấn, thì công suất của [xe con cầu trục tải trọng lớn] phải được thiết kế tối thiểu là 25 tấn đến 30 tấn để bù trừ trọng lượng bản thân của bộ kẹp.

5.2 Kiểm soát chặt chẽ điểm trọng tâm trước khi nhấc tải lên cao

Người điều khiển phải căn chỉnh lưỡi C-hook hoặc tâm má kẹp trùng khít với tâm đối xứng của cuộn thép. Thực hiện thao tác nhấc thử tải lên cách mặt sàn 10cm, quan sát xem cuộn thép có bị chúc đầu hoặc trượt đuôi hay không rồi mới được phép dịch chuyển xe con.

5.3 Sử dụng các tính năng an toàn thông minh mở rộng

Kho coil thường có các lối đi hẹp cho nhân viên kiểm kê. Do đó, xe con cầu trục nên được trang bị [hệ thống chống va chạm cho xe con cầu trục] bằng laser để quét chướng ngại vật trên cao và camera hành trình độ nét cao gắn dưới gầm xe con giúp người điều khiển ngồi trong cabin hoặc đứng từ xa có thể nhìn rõ tâm lõi coil mà không bị che khuất tầm nhìn.

5.4 Bảo dưỡng định kỳ hệ thống cơ học và cáp tải

Do áp lực tải trọng tập trung lớn, cáp thép của xe con kho coil rất dễ bị mỏi và đứt ngầm bên trong. Cần duy trì lịch kiểm tra khuyết tật cáp bằng thiết bị quét từ tính định kỳ và bôi trơn tang cuốn đúng chủng loại mỡ chịu nhiệt.

Kết luận

Nâng hạ steel coil là một bài toán kỹ thuật đòi hỏi tính kỷ luật và độ chuẩn xác cấu hình thiết bị ở mức cao nhất. Một hệ thống xe con nâng hạ cho kho cuộn thép được thiết kế đúng chuẩn, tích hợp công nghệ chống lắc thông minh và kết hợp phụ kiện nâng hạ phù hợp không chỉ giúp bảo vệ toàn vẹn chất lượng hàng hóa, nâng cao hệ số an toàn lao động mà còn tăng tốc độ luân chuyển logistics trong kho lên gấp nhiều lần.

Để có được cấu hình thiết bị tối ưu nhất cho kho bãi của mình, quý doanh nghiệp cần có sự đồng hành từ các đơn vị chế tạo am hiểu sâu sắc về ứng dụng hiện trường. Hãy liên hệ ngay với VNID.VN để được các kỹ sư chuyên gia tư vấn toàn diện về phương án thiết kế xe con nâng coil, quy trình bảo dưỡng và các bộ giải pháp [an toàn vận hành cầu trục] chuyên dụng cho ngành công nghiệp thép.
