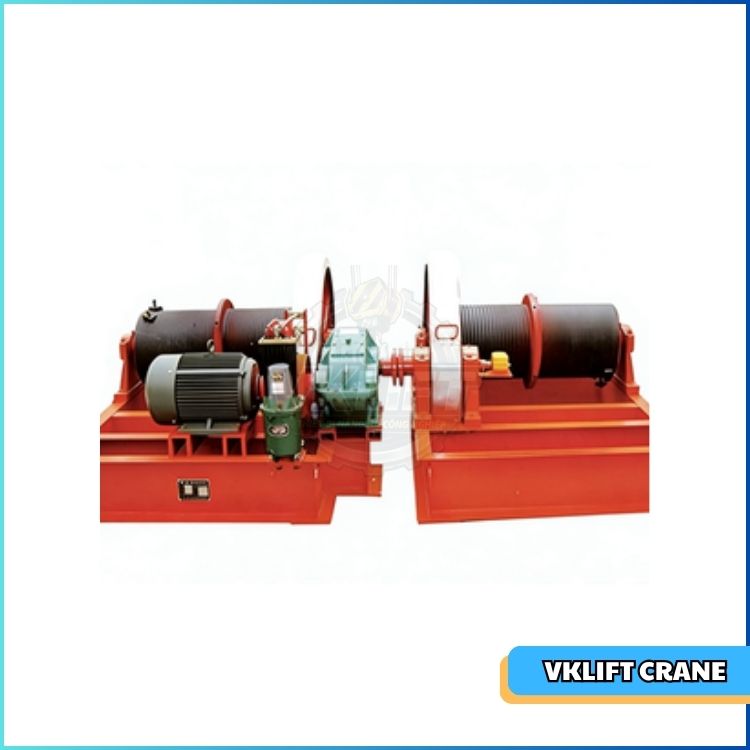

Xem ảnh lớn		Tời nâng 2 móc nâng QP Dòng sản phẩm Tời nâng 2 móc nâng Tải trọng 5 - 250 tấn Chiều cao nâng 10-100m Chế độ làm việc Iso A3, A5 Điện áp 3Pha, 380V, 50Hz Xuất Xứ VNID Việt Nam, ZKCrane - Trung Quốc Thiết kế Theo yêu cầu khách hàng
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Tời nâng 2 móc nâng QP

Tời nâng 2 móc nâng QP – Giải pháp nâng hạ cửa van thủy điện an toàn, đồng bộ và ổn định

Trong các công trình thủy điện, thủy lợi, trạm điều tiết nước hay hệ thống cửa van công nghiệp, yêu cầu quan trọng nhất đối với thiết bị nâng hạ không chỉ là khả năng nâng được tải trọng lớn mà còn phải đảm bảo cửa van luôn được nâng lên và hạ xuống đồng đều giữa hai điểm treo. Chỉ một sai lệch nhỏ về hành trình hoặc tốc độ giữa hai móc nâng cũng có thể làm cửa van bị nghiêng, gây biến dạng kết cấu, tăng tải trọng cục bộ và ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống.

Chính vì vậy, tời nâng 2 móc nâng QP được phát triển như một giải pháp chuyên dụng dành cho các công trình có yêu cầu cao về độ đồng tốc, khả năng giữ tải an toàn và vận hành ổn định trong thời gian dài. Thiết bị được thiết kế với hai móc nâng hoạt động đồng bộ, tải trọng từ 5 – 250 tấn, chiều cao nâng 10 – 100 m, tốc độ nâng chậm nhằm kiểm soát chính xác quá trình nâng hạ cửa van.

1.Tời nâng 2 móc nâng QP là gì? Vì sao đây là giải pháp phù hợp cho cửa van thủy điện?

Thiết bị tời nâng 2 móc – VNID Cung cấp và hỗ trợ lắp đặt trên toàn quốc

Trong quá trình tham gia khảo sát và triển khai các dự án cửa van, tôi thường nhận được câu hỏi từ chủ đầu tư rằng: "Tại sao không sử dụng tời một móc nâng mà phải lựa chọn tời hai móc nâng?"

Câu trả lời nằm ở chính đặc điểm của cửa van. Với những cửa van có kích thước lớn, tải trọng nặng và chiều rộng đáng kể, việc nâng hạ chỉ bằng một điểm treo sẽ rất khó đảm bảo cân bằng. Khi đó, tời nâng 2 móc nâng QP trở thành giải pháp tối ưu nhờ khả năng phân bố tải đều và đồng bộ chuyển động giữa hai đầu cửa van.

1.1. Khái niệm tời nâng 2 móc nâng QP

Tời nâng 2 móc nâng QP là dòng tời nâng cửa van chuyên dụng, được thiết kế với hai cơ cấu móc nâng hoạt động đồng tốc, giúp nâng hoặc hạ cửa van theo phương thẳng đứng một cách ổn định và an toàn.

Thiết bị thường được sử dụng trong:

• Nhà máy thủy điện.

• Công trình thủy lợi.

• Đập điều tiết nước.

• Cửa nhận nước.

• Cửa xả đáy.

• Công trình cầu đường.

• Nhà máy bê tông đúc sẵn.

• Các công trình yêu cầu nâng hạ kết cấu lớn.

Điểm khác biệt lớn nhất của dòng QP so với các dòng tời thông thường là khả năng đồng bộ tuyệt đối giữa hai móc nâng, hạn chế tối đa hiện tượng lệch tải hoặc xoắn cửa van trong quá trình vận hành.

1.2. Nguyên lý hoạt động của hệ thống hai móc nâng đồng tốc

Một trong những yêu cầu kỹ thuật quan trọng nhất đối với cửa van là hai điểm treo phải luôn chuyển động cùng tốc độ.

Nếu một móc nâng đi nhanh hơn hoặc chậm hơn móc còn lại, cửa van sẽ xuất hiện:

• Hiện tượng nghiêng.

• Phân bố tải trọng không đều.

• Biến dạng kết cấu.

• Mài mòn ray dẫn hướng.

• Gia tăng ứng suất tại các điểm liên kết.

• Nguy cơ kẹt cửa van khi vận hành.

Để khắc phục vấn đề này, tời nâng QP được thiết kế với cơ cấu đồng tốc chuyên dụng.

Tùy theo yêu cầu của từng dự án, hệ thống có thể sử dụng:

• Khớp nối cơ khí đồng tốc.

• Trục truyền đồng bộ.

• Hệ thống điều khiển đồng bộ bằng biến tần.

• Bộ giám sát hành trình.

• Công tắc giới hạn hành trình.

• Cảm biến kiểm soát vị trí.

Sự kết hợp giữa cơ cấu truyền động và hệ thống điều khiển giúp hai móc nâng luôn hoạt động ổn định trong toàn bộ hành trình nâng hạ.

1.3. Những ưu điểm nổi bật của tời nâng 2 móc nâng QP

Qua nhiều công trình đã triển khai, tôi nhận thấy dòng thiết bị này mang lại nhiều lợi ích rõ rệt so với các phương án nâng truyền thống.

Một số ưu điểm tiêu biểu gồm:

• Đồng tốc hai móc nâng giúp cửa van luôn cân bằng.

• Nâng hạ tải trọng lớn đến 250 tấn.

• Chiều cao nâng linh hoạt từ 10 – 100 m.

• Tốc độ nâng chậm giúp kiểm soát chuyển động chính xác.

• Phù hợp với chế độ làm việc ISO A3, A5.

• Hệ thống phanh điện thủy lực giúp giữ tải an toàn.

• Tích hợp phanh tay cơ khí để cố định cửa van trong thời gian dài.

• Thiết kế theo yêu cầu của từng công trình.

• Hoạt động ổn định trong môi trường ngoài trời và điều kiện độ ẩm cao.

• Thuận tiện bảo trì, thay thế linh kiện.

Đây cũng là những yếu tố giúp tời nâng QP trở thành lựa chọn phổ biến tại nhiều công trình thủy điện và thủy lợi hiện nay.

Gợi ý Internal Link: Tìm hiểu thêm về Tời nâng cửa van phẳng thủy điện và các giải pháp nâng hạ chuyên dụng do VNID thiết kế, chế tạo.

2. Cấu tạo của tời nâng 2 móc nâng QP – Hệ thống đồng bộ tạo nên độ an toàn trong vận hành

Cấu tạo chi tiết thiết bị tời nâng cửa van đôi - VNID

Là người trực tiếp tham gia quá trình thiết kế và tổ hợp nhiều hệ thống tời nâng cửa van, tôi luôn cho rằng chất lượng của thiết bị không nằm ở một bộ phận riêng lẻ mà là sự phối hợp chính xác giữa tất cả các cụm cơ khí, truyền động và điều khiển.

Đó cũng là lý do VNID đặc biệt chú trọng đến việc lựa chọn linh kiện chính hãng, gia công chính xác và kiểm soát chất lượng ngay từ những công đoạn đầu tiên.

2.1. Thông số kỹ thuật cơ bản của tời nâng 2 móc nâng QP

Dòng tời nâng 2 móc nâng QP được thiết kế linh hoạt theo yêu cầu từng dự án, với các thông số tham khảo như sau:

Thông số	Đặc điểm kỹ thuật
Dòng sản phẩm	Tời nâng 2 móc nâng QP
Tải trọng nâng	5 – 250 tấn
Chiều cao nâng	10 – 100 m
Chế độ làm việc	ISO A3, A5
Nguồn điện	3 pha - 380V - 50Hz
Kiểu điều khiển	Theo yêu cầu dự án
Xuất xứ	VNID Việt Nam hoặc ZKCrane
Thiết kế	Theo yêu cầu khách hàng

Nhờ khả năng tùy biến cao, thiết bị có thể đáp ứng nhiều loại cửa van với kích thước, tải trọng và điều kiện vận hành khác nhau.

2.2. Tang cuốn cáp và hệ thống cáp thép chịu tải

Tang cuốn cáp là bộ phận trực tiếp tiếp nhận lực kéo từ động cơ và truyền đến hai móc nâng thông qua hệ thống cáp thép.

Đối với dòng QP, tang cuốn được tính toán dựa trên nhiều yếu tố:

• Tải trọng nâng.

• Đường kính cáp thép.

• Chiều dài hành trình.

• Góc thoát cáp.

• Số lớp cuốn cáp.

• Tuổi thọ thiết kế.

Tại VNID, tang cuốn được gia công trên máy CNC với độ đồng tâm cao, đảm bảo cáp thép cuốn đều trên toàn bộ chiều dài tang, góp phần giảm mài mòn và nâng cao tuổi thọ của hệ thống.

2.3. Động cơ điện, hộp giảm tốc và cơ cấu đồng tốc hai móc nâng

Đây là cụm thiết bị được xem là "trái tim" của toàn bộ hệ thống.

Bao gồm:

• Động cơ điện 3 pha công nghiệp.

• Hộp giảm tốc tải nặng.

• Khớp nối truyền động.

• Trục truyền đồng tốc.

• Cơ cấu truyền lực đến hai tang cuốn.

Tùy theo yêu cầu kỹ thuật, VNID có thể tích hợp các dòng động cơ, hộp giảm tốc và thiết bị truyền động chính hãng từ những thương hiệu uy tín trong nước và quốc tế, giúp hệ thống vận hành ổn định trong điều kiện tải trọng lớn và thời gian làm việc kéo dài.

Đặc biệt, cơ cấu đồng tốc hai móc nâng luôn được tính toán và hiệu chỉnh cẩn thận nhằm đảm bảo hai đầu cửa van di chuyển đồng đều trong suốt quá trình nâng hạ. Đây là yếu tố quan trọng giúp hạn chế biến dạng kết cấu, giảm tải cho ray dẫn hướng và nâng cao độ an toàn khi vận hành.

Gợi ý Internal Link: Khám phá thêm các dòng tời nâng cố định dạng tổ hợp và giải pháp thiết kế theo yêu cầu do VNID phát triển.

3. Đặc điểm nổi bật của tời nâng 2 móc nâng QP – Giải pháp chuyên dụng cho các công trình thủy điện và thủy lợi

VNID – Chất lượng thiết bị bắt đầu từ giải pháp kỹ thuật chính xác.



Sau nhiều dự án thiết kế và lắp đặt tời nâng cửa van, tôi nhận thấy rằng giá trị của một hệ thống không chỉ nằm ở tải trọng nâng lớn mà còn ở khả năng vận hành ổn định, giữ tải an toàn và duy trì độ đồng bộ trong suốt vòng đời thiết bị.

Đó cũng là những tiêu chí được VNID đặt lên hàng đầu khi thiết kế dòng tời nâng 2 móc nâng QP.

3.1. Đồng tốc hai móc nâng – Yếu tố quyết định độ an toàn của cửa van

Khác với các cơ cấu nâng thông thường, cửa van thủy điện thường có chiều rộng lớn và chịu áp lực nước đáng kể. Nếu hai điểm nâng không hoạt động đồng đều, cửa van rất dễ xảy ra hiện tượng:

• Nghiêng lệch trong quá trình nâng hạ.

• Biến dạng kết cấu thép.

• Kẹt cửa van tại ray dẫn hướng.

• Gia tăng tải trọng cục bộ lên hệ thống cáp.

• Giảm tuổi thọ của các cơ cấu truyền động.

Để khắc phục vấn đề này, tời nâng 2 móc nâng QP được thiết kế với hệ thống đồng tốc giúp hai móc nâng luôn di chuyển cùng tốc độ và cùng hành trình.

Nhờ đó, thiết bị mang lại nhiều lợi ích:

• Cửa van luôn giữ trạng thái cân bằng.

• Phân bố tải trọng đồng đều.

• Hạn chế rung lắc khi vận hành.

• Giảm ứng suất lên kết cấu cửa van.

• Tăng độ ổn định cho toàn bộ hệ thống.

Đây cũng là lý do dòng QP được lựa chọn cho nhiều công trình có yêu cầu nghiêm ngặt về độ chính xác và độ an toàn.

3.2. Hệ thống phanh điện thủy lực kết hợp phanh tay cơ khí

Một trong những điểm khác biệt của tời nâng QP là khả năng giữ tải an toàn trong thời gian dài, ngay cả khi hệ thống dừng vận hành.

Thiết bị được trang bị:

• Phanh điện thủy lực hoạt động tự động trong quá trình nâng hạ.

• Cơ cấu phanh tay cơ khí hỗ trợ cố định cửa van khi cần bảo trì hoặc ngừng vận hành trong thời gian dài.

Sự kết hợp giữa hai cơ cấu này mang lại nhiều ưu điểm:

• Giữ cửa van ổn định khi mất điện.

• Hạn chế nguy cơ trôi tải.

• Tăng mức độ an toàn cho người vận hành.

• Đáp ứng yêu cầu làm việc liên tục tại các công trình thủy điện và thủy lợi.

Đối với những công trình chịu ảnh hưởng của mực nước thay đổi theo mùa, khả năng giữ tải ổn định trong thời gian dài là yếu tố đặc biệt quan trọng.

3.3. Thiết kế linh hoạt theo yêu cầu của từng dự án

Không phải mọi công trình đều có cùng tải trọng hoặc chiều cao nâng. Vì vậy, VNID không áp dụng một cấu hình cố định mà luôn tính toán và thiết kế riêng cho từng dự án.

Các thông số có thể tùy chỉnh gồm:

• Tải trọng từ 5 – 250 tấn.

• Chiều cao nâng từ 10 – 100 m.

• Tốc độ nâng hạ.

• Chế độ làm việc theo ISO A3 hoặc A5.

• Kiểu điều khiển.

• Loại động cơ và hộp giảm tốc.

• Kết cấu khung bệ.

• Phương án đồng tốc hai móc nâng.

Nhờ khả năng thiết kế theo yêu cầu, tời nâng 2 móc nâng QP có thể đáp ứng tốt từ các công trình thủy lợi quy mô nhỏ đến những dự án thủy điện có tải trọng nâng lớn và yêu cầu kỹ thuật cao.

Gợi ý Internal Link: Tham khảo thêm các dự án tời nâng cửa van thủy điện do đội ngũ kỹ sư VNID trực tiếp thiết kế, chế tạo và lắp đặt.

4. Quy trình thiết kế, chế tạo và kiểm soát chất lượng tại VNID

VNID – Kết nối giữa thiết kế kỹ thuật và nhu cầu vận hành thực tế của doanh nghiệp.



Đối với thiết bị làm việc trong môi trường đặc biệt như thủy điện, chất lượng sản phẩm không chỉ phụ thuộc vào vật liệu mà còn được quyết định bởi quy trình thiết kế, gia công và kiểm tra trước khi xuất xưởng.

Đó cũng là quy trình mà đội ngũ kỹ sư VNID luôn tuân thủ trong mọi dự án.

4.1. Khảo sát và lựa chọn phương án kỹ thuật

Mỗi dự án đều bắt đầu bằng quá trình khảo sát và phân tích yêu cầu thực tế.

Các nội dung được đánh giá bao gồm:

• Kích thước và khối lượng cửa van.

• Điều kiện lắp đặt.

• Mực nước và áp lực vận hành.

• Chiều cao nâng yêu cầu.

• Tần suất làm việc.

• Điều kiện môi trường.

• Nguồn cấp điện.

• Yêu cầu về điều khiển và an toàn.

Từ các dữ liệu này, đội ngũ kỹ sư sẽ tính toán và đề xuất cấu hình phù hợp nhằm tối ưu hiệu quả đầu tư và khả năng vận hành lâu dài.

4.2. Gia công, tổ hợp và lựa chọn linh kiện chính hãng

Sau khi hoàn thiện thiết kế, thiết bị được đưa vào sản xuất theo quy trình khép kín.

Các công đoạn chính gồm:

• Gia công kết cấu thép.

• Gia công tang cuốn cáp.

• Tiện và doa trục truyền động.

• Lắp động cơ.

• Lắp hộp giảm tốc.

• Lắp phanh điện thủy lực.

• Lắp khớp nối.

• Đấu nối tủ điều khiển.

• Sơn bảo vệ chống ăn mòn.

• Kiểm tra kích thước và độ chính xác khi lắp ráp.

VNID ưu tiên sử dụng các linh kiện chính hãng từ những nhà sản xuất uy tín nhằm đảm bảo:

• Độ bền cao.

• Hiệu suất truyền động ổn định.

• Khả năng làm việc liên tục.

• Dễ dàng thay thế và bảo trì.

• Đồng bộ với yêu cầu kỹ thuật của từng dự án.

4.3. Chạy thử và kiểm tra trước khi bàn giao

Trước khi đưa thiết bị đến công trình, toàn bộ hệ thống đều được kiểm tra nghiêm ngặt.

Các hạng mục đánh giá gồm:

• Hoạt động của động cơ và hộp giảm tốc.

• Khả năng đồng tốc của hai móc nâng.

• Hiệu quả làm việc của phanh điện thủy lực.

• Độ ổn định của hệ thống cáp thép.

• Công tắc giới hạn hành trình.

• Tủ điều khiển.

• Độ ồn và rung động.

• Khả năng vận hành không tải và có tải.

Việc kiểm soát chất lượng ngay từ nhà máy giúp giảm thiểu thời gian hiệu chỉnh tại công trường và nâng cao độ tin cậy khi đưa thiết bị vào sử dụng.

Gợi ý Internal Link: Tìm hiểu thêm về tời nâng cố định dạng tổ hợp và các giải pháp nâng hạ công nghiệp do VNID thiết kế theo yêu cầu.

5. VNID – Đơn vị thiết kế và chế tạo tời nâng 2 móc nâng QP theo yêu cầu

VNID – Nhập sản xuất, lắp đặt các dự án thiết bị liên quan đến thiết bị tời nâng cửa van đôi

Không chỉ cung cấp thiết bị, VNID hướng tới việc đồng hành cùng khách hàng trong toàn bộ vòng đời của dự án, từ khâu tư vấn giải pháp đến hỗ trợ kỹ thuật sau khi hệ thống đi vào vận hành.

5.1. Giải pháp đồng bộ cho từng công trình

VNID cung cấp các giải pháp toàn diện bao gồm:

• Khảo sát và tư vấn kỹ thuật.

• Thiết kế theo yêu cầu.

• Gia công cơ khí chính xác.

• Tổ hợp hệ thống đồng bộ.

• Lắp đặt và chạy thử.

• Hướng dẫn vận hành.

• Bảo hành và bảo trì định kỳ.

Việc triển khai đồng bộ giúp khách hàng dễ dàng kiểm soát tiến độ, chất lượng và chi phí đầu tư.

5.2. Cam kết về chất lượng và hiệu quả vận hành

Mỗi hệ thống tời nâng 2 móc nâng QP do VNID cung cấp đều hướng đến các tiêu chí:

• Đồng tốc ổn định giữa hai móc nâng.

• Hoạt động an toàn trong môi trường thủy điện.

• Độ bền cao.

• Linh kiện chính hãng.

• Dễ bảo trì và thay thế.

• Thiết kế linh hoạt theo yêu cầu.

• Đáp ứng các tiêu chuẩn kỹ thuật của từng công trình.

Nhờ đó, thiết bị có thể vận hành ổn định trong thời gian dài, góp phần đảm bảo an toàn cho hệ thống cửa van và tối ưu chi phí khai thác.

5.3. Kết luận

Tời nâng 2 móc nâng QP là giải pháp chuyên dụng dành cho các công trình thủy điện, thủy lợi, cầu đường và xây dựng, nơi yêu cầu cao về khả năng nâng tải lớn, đồng tốc hai móc nâng và độ an toàn khi vận hành. Với dải tải trọng từ 5 – 250 tấn, chiều cao nâng đến 100 m, hệ thống phanh điện thủy lực kết hợp phanh tay cơ khí cùng khả năng thiết kế theo yêu cầu, thiết bị đáp ứng hiệu quả nhiều điều kiện làm việc khác nhau.

Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo và lắp đặt thiết bị nâng hạ công nghiệp, VNID.,JSC luôn sẵn sàng đồng hành cùng khách hàng trong việc xây dựng các giải pháp tời nâng cửa van phù hợp với từng dự án. Ngoài dòng tời nâng 2 móc nâng QP, chúng tôi còn cung cấp đa dạng tời nâng cửa van, cầu trục, cổng trục, pa lăng và các thiết bị nâng hạ công nghiệp, góp phần nâng cao hiệu quả vận hành cho nhiều công trình trên cả nước.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Tời nâng 2 móc nâng QP phù hợp với những công trình nào?

Thiết bị phù hợp với nhà máy thủy điện, công trình thủy lợi, đập điều tiết nước, cầu đường, công trình bê tông đúc sẵn và các hệ thống cửa van yêu cầu nâng hạ đồng bộ.

2. Vì sao tời nâng QP sử dụng hai móc nâng đồng tốc?

Hai móc nâng đồng tốc giúp cửa van luôn cân bằng trong quá trình vận hành, hạn chế hiện tượng nghiêng, giảm ứng suất lên kết cấu và nâng cao độ an toàn cho toàn bộ hệ thống.

3. VNID có nhận thiết kế tời nâng QP theo yêu cầu không?

Có. VNID nhận tư vấn, thiết kế, gia công và chế tạo tời nâng 2 móc nâng QP theo tải trọng, chiều cao nâng, chế độ làm việc và yêu cầu kỹ thuật cụ thể của từng công trình, đồng thời hỗ trợ lắp đặt, chạy thử và bảo trì sau bàn giao.



---
