Cầu Trục Container Trong Khai Thác Bốc Dỡ Container Tại Cảng Biển Hiện Đại: Giải Pháp Tối Ưu Năng Suất Terminal

Hình ảnh cẩu trục vận hành tại cảng biển - VNID

Trong kỷ nguyên toàn cầu hóa, chuỗi cung ứng hàng hải đóng vai trò là mạch máu của nền kinh tế thế giới với hơn 80% khối lượng hàng hóa được vận chuyển bằng đường biển. Tại các cảng biển hiện đại, áp lực giải phóng tàu nhanh, tối ưu hóa diện tích bãi (yard) và giảm thiểu thời gian chết (downtime) đã biến cuộc đua năng suất trở thành cuộc chiến của công nghệ và thiết bị handling. Trong hệ sinh thái logistics terminal phức tạp đó, cầu trục container trong khai thác bốc dỡ container tại cảng biển hiện đại không đơn thuần là một thiết bị nâng hạ cơ khí thuần túy, mà đóng vai trò là "trái tim" quyết định toàn bộ năng lực thông qua (throughput) của cảng. Bài viết này, dưới góc nhìn của một kỹ sư thiết bị nâng hạ công nghiệp B2B, sẽ phân tích sâu sắc các bài toán vận hành thực tế, các thông số kỹ thuật cốt lõi và tư duy giải pháp giúp các nhà khai thác cảng tối ưu hóa hiệu năng thiết bị.

1.Đặc thù khai thác container tại cảng biển hiện đại đặt ra yêu cầu gì cho thiết bị bốc dỡ

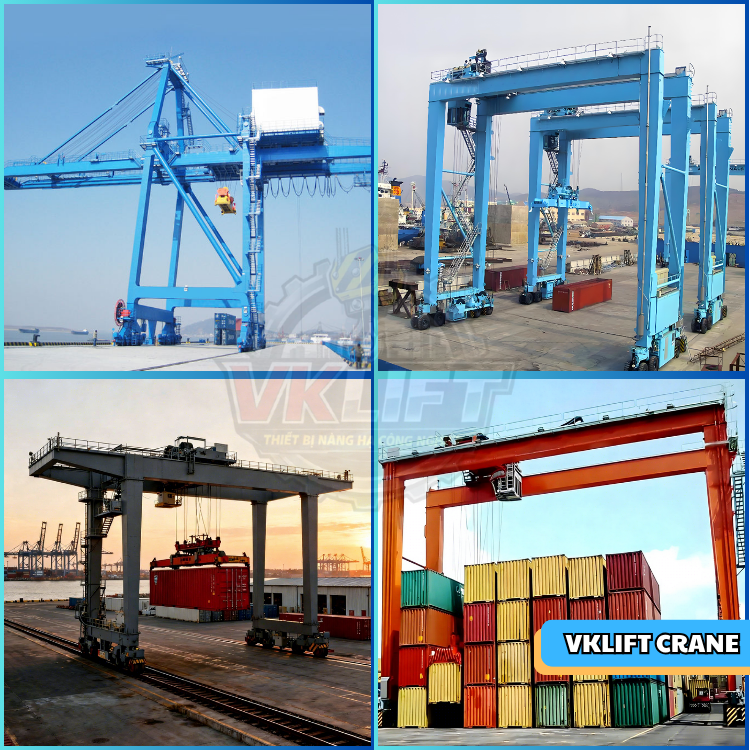

Hệ thống cầu trục cho cảng biển bốc xếp container - VNID

Hoạt động tại các terminal hiện đại ngày nay diễn ra với cường độ cực cao. Sự gia tăng không ngừng về kích thước các tàu siêu tải trọng (Mega-Max) đòi hỏi hạ tầng và thiết bị bốc dỡ container phải thay đổi tư duy thiết kế từ gốc rễ.

1.1 Áp lực lưu lượng hàng hóa (Throughput Pressure) và thời gian quay vòng tàu

Năng lực cạnh tranh của một cảng biển được đo lường trực tiếp bằng thời gian giải phóng một con tàu. Chi phí neo đậu tại cảng của các tàu lớn có thể lên tới hàng chục nghìn USD mỗi giờ. Chính vì vậy, áp lực giảm cycle time (thời gian của một chu kỳ bốc dỡ) xuống mức tối thiểu là bài toán sống còn. Cầu trục container cảng biển phải vận hành liên tục với tốc độ cao, độ chính xác tuyệt đối để đảm bảo chỉ số Gross Crane Productivity (năng suất cầu trục gộp) đạt từ 30-40 moves/giờ.

1.2 Cường độ vận hành liên tục 24/7 trong môi trường khắc nghiệt

Khác với các dòng cầu trục nhà xưởng thông thường, container handling crane tại cảng biển làm việc theo chế độ liên tục không ngừng nghỉ (Continuous Operation). Thiết bị phải chịu đựng hàng triệu chu kỳ tải trọng trong suốt vòng đời. Đi kèm với đó là sự khắc nghiệt của thời tiết miền biển: sương muối gây ăn mòn điện hóa, gió giật li độ lớn và độ ẩm bão hòa. Hệ thống cơ khí và linh kiện điện tử đòi hỏi một tiêu chuẩn bảo vệ và độ bền mỏi (fatigue life) hoàn toàn khác biệt.

1.3 Thách thức từ hệ thống Yard Logistics và chuỗi cung ứng liên tục

Cảng biển hiện đại là một ma trận dòng chảy hàng hóa. Sự mất cân bằng giữa tốc độ bốc dỡ luồng tàu (Ship-to-Shore) và tốc độ phân phối tại bãi chứa (yard logistics) sẽ ngay lập tức gây ra hiện tượng nghẽn cổ chai. Thiết bị nâng hạ phải sở hữu khả năng kết nối dữ liệu theo thời gian thực với hệ thống quản lý cảng (TOS - Terminal Operating System) nhằm tối ưu hóa tuyến đường di chuyển, giảm thiểu các chuyển động thừa (dead moves) và điều phối nhịp nhàng các dòng xe vận chuyển nội bộ (xe gòong, xe đầu kéo).

2.Vai trò của cầu trục container trong chuỗi khai thác bốc dỡ container

VNID – Chất lượng thiết bị bắt đầu từ giải pháp kỹ thuật chính xác.



Để tạo ra một logistics flow liền mạch, các dòng cầu trục container được phân bổ tại các mắt xích trọng yếu, thực hiện các nhiệm vụ chuyên biệt nhưng liên kết chặt chẽ với nhau.

[Tàu Container] <---(STS Crane)---> [Cầu Cảng / Xe Gòong] <---(RTG/RMG)---> [Bãi Chứa - Yard]

2.1 Mắt xích tiền tuyến: Ship-to-Shore (STS) bốc dỡ từ tàu lên bờ

Nằm tại ranh giới giữa mặt nước và cầu cảng, cầu trục STS là thiết bị đầu tiên và cũng là quan trọng nhất tiếp cận tàu hàng. Với tầm với (outreach) lên tới hơn 60-70 mét đối với các thế hệ tàu Super Post-Panamax, STS có nhiệm vụ gắp container từ các hầm tàu sâu hoặc trên boong, đưa qua dầm công-xôn và hạ chính xác xuống hệ thống xe gòong chuyển tải hoặc xe đầu kéo trên bờ. Mọi sự cố dừng máy của STS đều trực tiếp làm đình trệ toàn bộ chuỗi logistics phía sau.

2.2 Mắt xích hậu phương: Khai thác bãi chứa với RMG và RTG

Khi container được đưa vào phía trong, nhiệm vụ xếp dỡ và quản lý kho bãi thuộc về hệ thống cầu trục xếp dỡ container chạy ray (RMG - Rail-Mounted Gantry Crane) hoặc chạy lốp (RTG - Rubber-Tired Gantry Crane):

• RTG: Mang lại sự linh hoạt cao, có thể di chuyển chuyển làn giữa các block bãi khác nhau.

• RMG: Ưu tiên cho các terminal cần mật độ tích lũy cao, độ ổn định cơ khí tuyệt đối và mức độ tự động hóa hoàn toàn nhờ chạy cố định trên hệ thống ray dầm bê tông.

2.3 Điều phối và tối ưu hóa luồng trung chuyển dữ liệu (Logistics Flow)

Không chỉ dịch chuyển các khối hộp thép nặng từ 20 đến 40 feet, cầu trục logistics container ngày nay đóng vai trò như một trạm thu thập dữ liệu di động. Thông qua các cảm biến tải trọng, hệ thống nhận diện mã container bằng camera (OCR), thiết bị xác định chính xác vị trí của từng container trong chuỗi phối hợp, cập nhật tức thời lên hệ thống quản lý trung tâm. Điều này đảm bảo tính minh bạch, loại bỏ sai sót định vị và đẩy nhanh tốc độ thông quan hàng hóa.

3.Những yêu cầu kỹ thuật quan trọng của cầu trục container trong vận hành thực tế



VNID – Tối ưu thiết bị, tối ưu vận hành, tối ưu hiệu quả.



Một kỹ sư thiết bị nâng hạ dày dạn kinh nghiệm luôn hiểu rằng, đằng sau năng suất ấn tượng của cảng là những giải pháp kỹ thuật cơ điện tử cực kỳ phức tạp được tích hợp bên trong thiết bị.

3.1 Kết cấu cơ khí chịu mỏi và khả năng kháng chịu môi trường biển

Khung kết cấu của cầu trục container tải trọng lớn thường là dạng kết cấu hộp (box girder) hoặc kết cấu giàn space frame được tính toán độ bền mỏi nghiêm ngặt theo tiêu chuẩn FEM (Liên đoàn thiết bị nâng hạ Châu Âu) hoặc chuẩn DIN.

• Cấp làm việc (Duty Class): Thường phải đạt từ A7, A8 trở lên với số chu kỳ tải trọng thiết kế vượt trên 2 triệu chu kỳ.

• Chống ăn mòn: Toàn bộ bề mặt thép phải trải qua quy trình phun cát làm sạch đạt tiêu chuẩn SA 2.5 và sơn phủ lớp sơn epoxy giàu kẽm, sơn polyurethane chịu tia UV với tổng độ dày màng sơn khô (DFT) tối thiểu 300-350 microns để kháng lại sự phá hủy của muối biển.

3.2 Hệ thống điều khiển chống rung lắc (Anti-Sway System) và định vị chính xác

Khi xe con (trolley) di chuyển với tốc độ lên đến 200-240 m/phút và dừng đột ngột, container treo trên hệ cáp dài sẽ bị dao động theo quán tính như một con lắc. Nếu không có giải pháp xử lý, người vận hành phải mất từ 5-10 giây chờ cáp lặng sóng mới có thể hạ hàng.

Giải pháp công nghệ: Các hệ thống cầu trục cảng hiện đại áp dụng thuật toán điều khiển Electronic Anti-Sway tích hợp trong biến tần và PLC, kết hợp với các cảm biến quang học (Sway Sensor) theo dõi góc nghiêng của cáp theo thời gian thực. Hệ thống tự động phát ra mô-men đảo chiều trên motor di chuyển xe con để triệt tiêu dao động ngay trong quá trình tăng/giảm tốc, đưa sai số định vị (positioning accuracy) về mức dưới  5mm.

3.3 Hệ thống truyền động điện hiệu suất cao và giám sát thông minh

Trái tim năng lượng của thiết bị bao gồm các cụm truyền động chính: Cơ cấu nâng hạ (Hoist), di chuyển xe con (Trolley), và di chuyển cổng trục (Gantry).

• Motor tải nặng: Sử dụng động cơ xoay chiều (AC) lồng sóc chuyên dụng cho ngành cảng, tích hợp sẵn encoder phản hồi tốc độ và hệ thống phanh thủy lực/phanh đĩa an toàn kép.

• Biến tần (Inverter): Hệ thống biến tần điều khiển vector dòng điện (Flux Vector Control) công suất lớn, hỗ trợ tính năng trả năng lượng về lưới (Regenerative Drive), giúp tiết kiệm tới 30% điện năng tiêu thụ khi hạ tải.

• CMS (Crane Management System): Hệ thống giám sát chẩn đoán lỗi liên tục hiển thị trạng thái của từng thiết bị ngoại vi, cảnh báo sớm các nguy cơ quá nhiệt, quá tải, mòn má phanh giúp kỹ sư bảo trì chủ động xử lý trước khi sự cố nghiêm trọng xảy ra.

4.Các yếu tố ảnh hưởng đến hiệu quả khai thác container tại cảng biển

VNID – Năng lực kỹ thuật tạo nên giá trị vận hành thực tế.



Hiệu suất tổng thể của một terminal không phụ thuộc vào công suất danh định trên giấy tờ của thiết bị, mà phụ thuộc vào tính ổn định và sự tối ưu hóa các yếu tố vận hành thực tế.

4.1 Tốc độ di chuyển phối hợp và thời gian chu kỳ (Cycle Time)

Hiệu quả khai thác tỷ lệ nghịch với cycle time. Để tối ưu hóa, hệ thống cơ điện phải cho phép vận hành đồng thời nhiều cơ cấu (simultaneous motions): vừa nâng hàng vừa di chuyển xe con, phối hợp nhịp nhàng theo một đường cong quỹ đạo tối ưu (parabolic path) thay vì các chuyển động vuông góc đơn lẻ. Việc rút ngắn dù chỉ 2 giây cho mỗi move cũng mang lại lợi thế giải phóng hàng ngàn TEU sớm hơn nhiều giờ cho các chủ tàu.

4.2 Tỷ lệ sẵn sàng của thiết bị (Availability) và kiểm soát thời gian dừng máy (Downtime)

Trong môi trường B2B khai thác cảng, Downtime là kẻ thù số một. Một giờ dừng máy của cầu trục cảng không chỉ gây thiệt hại về chi phí sửa chữa trực tiếp mà còn kéo theo hệ lụy phạt hợp đồng từ hãng tàu, tắc nghẽn cục bộ tại bãi. Thiết bị có độ tin cậy (Reliability) cao, sử dụng linh kiện từ các chuỗi cung ứng chuẩn công nghiệp (như Siemens, Schneider, ABB) giúp các kỹ sư nhà máy dễ dàng tìm kiếm phụ tùng thay thế và rút ngắn thời gian MTTR (Mean Time To Repair).

4.3 Mức độ tự động hóa và chuyển đổi sang mô hình điều khiển từ xa (Remote Operation)

Xu hướng không thể đảo ngược của các cảng biển thông minh thế giới hiện nay là chuyển dịch từ vận hành thủ công tại cabin trên cao sang trung tâm điều khiển từ xa (RCOS - Remote Crane Operation System).

Tiêu chí so sánh	Vận hành truyền thống (Cabin trên cao)	Vận hành tự động hóa / Từ xa (RCOS)
Sức khỏe người vận hành	Chịu rung lắc, góc nhìn cúi gập cổ gây chấn thương cột sống.	Làm việc trong văn phòng máy lạnh, công thái học tối ưu.
Độ an toàn	Phụ thuộc hoàn toàn vào tầm nhìn và kinh nghiệm tài xế.	Hỗ trợ bởi hệ thống 3D Laser Scanner, chống đâm va tự động.
Năng suất cuối ca làm việc	Giảm rõ rệt do mệt mỏi thể chất của con người.	Giữ vững biên độ năng suất đều đặn nhờ hệ thống hỗ trợ bán tự động.

5.Giải pháp lựa chọn cầu trục container phù hợp cho terminal hiện đại



Từng chi tiết kỹ thuật đều ảnh hưởng đến hiệu suất vận hành tổng thể.



Không có một cấu hình cầu trục vạn năng cho tất cả các cảng. Một nhà tư vấn kỹ thuật thực thụ (technical consulting) luôn bắt đầu bằng việc khảo sát, phân tích bài toán thực tế của từng terminal để đưa ra phương án cá nhân hóa (engineering design).

5.1 Xác định chuẩn xác thông số: Tải trọng và Cấp làm việc phù hợp

Việc chọn dư tải trọng gây lãng phí chi phí đầu tư ban đầu (CapEx) cực lớn do kéo theo hệ thống móng cọc cầu cảng phải gia cố nặng hơn. Ngược lại, chọn thiếu tải trọng hoặc tính toán sai cấp làm việc sẽ làm thiết bị nhanh chóng rạn nứt kết cấu vì mỏi cơ cơ học. Kỹ sư VNID luôn phân tích phổ tải trọng thực tế của luồng hàng (bao gồm container đơn 20/40ft, tải trọng nâng đôi Twin-lift đạt 61-65 tấn hoặc Tandem-lift lên đến 80-100 tấn) để đưa ra cấu hình cơ khí kinh tế và an toàn nhất.

5.2 Giải pháp bảo vệ toàn diện trước thách thức ăn mòn và gió bão

Tại các vùng biển Việt Nam với đặc trưng khí hậu nhiệt đới ẩm, độ mặn cao, cấu hình vật liệu là chìa khóa then chốt:

• Vật liệu & Cơ cấu: Sử dụng các loại thép hợp kim thấp, độ bền cao (như Q355D hoặc tương đương) có khả năng chịu va đập ở nhiệt độ thấp. Hệ thống tủ điện phải chế tạo bằng inox đúc tấm (SS316) có máy lạnh công nghiệp trao đổi nhiệt độc lập, chống lọt khí biển vào bên trong.

• Neo an toàn chống bão (Storm Anchorage): Thiết bị phải được trang bị hệ thống kẹp ray thủy lực tự động (Rail Clamp), chốt neo sàn (Anclor Pin) và hệ thống phanh động cơ có thể kháng cự được sức gió bão lên đến cấp 14-15 (gió tĩnh lên tới 55-60 m/s) khi thiết bị ở trạng thái dừng nghỉ.

5.3 Lựa chọn hệ thống điều khiển tích hợp hướng tới tương lai

Khi đầu tư thiết bị mới, cấu trúc hệ thống điện phải có tính mở (Open Architecture). Việc áp dụng các chuẩn truyền thông công nghiệp thông dụng như Profinet, EtherCAT giúp hệ thống giải pháp cầu trục container dễ dàng tích hợp các module nâng cấp sau này như: hệ thống định vị mục tiêu tự động (Target Positioning), hệ thống nhận diện xe đầu kéo bằng camera thông minh, sẵn sàng cho lộ trình chuyển đổi số toàn diện của cảng.

6.Kết luận – Giải pháp thiết bị nâng hạ container từ VNID

Dự án thành công bắt đầu từ giải pháp kỹ thuật đúng ngay từ đầu.



Nhìn lại bức tranh tổng thể, cầu trục container trong khai thác bốc dỡ container tại cảng biển hiện đại chính là đòn bẩy công nghệ quyết định vị thế của một trung tâm logistics. Sự kết hợp hoàn hảo giữa một kết cấu cơ khí vững chãi chịu mỏi cao, hệ thống truyền động điện mượt mà và các thuật toán điều khiển thông minh tự động hóa là chìa khóa để mở khóa năng suất, tối ưu hóa chi phí vận hành cho các nhà khai thác terminal.

Tại thị trường Việt Nam, VNID khẳng định vị thế không chỉ là nhà sản xuất thiết bị cơ khí thuần túy, mà là một đối tác chuyên gia cung cấp giải pháp kỹ thuật toàn diện (Engineering Solution Provider). Chúng tôi thấu hiểu từng áp lực thực địa tại cầu cảng, từ những chuyển động nhỏ nhất của cụm di chuyển xe con cho đến bài toán vĩ mô về phân kỳ đầu tư hiệu quả cho doanh nghiệp. VNID cam kết đồng hành cùng các chủ đầu tư xây dựng nên những hệ thống nâng hạ bền bỉ, an toàn và đạt hiệu suất khai thác tối ưu nhất.

CÁC NĂNG LỰC CỐT LÕI TỪ VNID:

• Tư vấn lựa chọn cầu trục container phù hợp: Phân tích kỹ thuật chuyên sâu dựa trên phổ tải trọng, kích thước luồng tàu và quy hoạch cụ thể của từng bãi terminal.

• Thiết kế giải pháp nâng hạ theo nhu cầu cảng: Đội ngũ kỹ sư giàu kinh nghiệm, ứng dụng các phần mềm mô phỏng phần tử hữu hạn (FEA) tối ưu hóa kết cấu chịu mỏi.

• Gia công thiết bị theo yêu cầu kỹ thuật nghiêm ngặt: Quy trình chế tạo, hàn thử nghiệm và sơn phủ đạt các tiêu chuẩn quốc tế khắc nghiệt nhất ngành biển.

• Tối ưu giải pháp logistics handling: Tích hợp các hệ thống điều khiển thông minh hiện đại (Anti-sway, Automation, CMS) giúp nâng cao năng suất gộp của cảng.

• Hỗ trợ lắp đặt, hiệu chuẩn và bảo trì trọn đời: Đội ngũ kỹ thuật ứng trực nhanh, giảm thiểu tối đa rủi ro dừng máy (downtime) của khách hàng.

BẠN ĐANG TÌM KIẾM MỘT GIẢI PHÁP NÂNG HẠ CONTAINER CHUYÊN SÂU CHO TERMINAL?

Hãy để các kỹ sư của chúng tôi cùng bạn giải quyết bài toán năng suất.

• Liên hệ VNID để được tư vấn kỹ thuật

• Khảo sát giải pháp thực địa tại cảng

• Nhận báo giá và phương án thiết kế tối ưu

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.







FAQ - Câu hỏi thường gặp

1. Hệ thống Anti-Sway (chống rung lắc) điện tử hoạt động khác gì so với chống rung lắc cơ khí bằng cáp?

Hệ thống chống lắc cơ khí sử dụng các đường cáp bố trí theo hình chữ V hoặc bố trí đa điểm chéo để ghìm cụm spreader bằng lực căng cơ học. Trong khi đó, Electronic Anti-Sway (chống lắc điện tử) sử dụng phần mềm toán học nạp vào biến tần để điều chỉnh gia tốc của motor xe con dựa trên chiều dài cáp thực tế. Hệ thống điện tử linh hoạt hơn, ít hao mòn cơ khí hơn và không làm tăng trọng lượng bản thân của xe con (trolley), giúp tiết kiệm năng lượng đáng kể.

2. Tại sao cấp làm việc (Duty Class) của cầu trục container cảng biển luôn phải từ A7, A8 trở lên?

Cấp làm việc dựa trên hai yếu tố: Phổ tải trọng (mức độ tải thường xuyên cận tải trọng danh định) và Tổng số chu kỳ làm việc trong vòng đời thiết bị. Cầu trục cảng vận hành liên tục 24/7 với các container có khối lượng lớn, số chu kỳ nâng hạ có thể dễ dàng đạt từ 2 đến 4 triệu chu kỳ trong 20 năm. Chọn cấp làm việc A7/A8 đảm bảo dầm thép và kết cấu liên kết không bị hiện tượng nứt gãy mỏi (fatigue failure) nguy hiểm trong suốt quá trình vận hành cường độ cao đó.

3. VNID có thể tích hợp hệ thống tự động hóa vào các dòng cầu trục cũ hiện hữu tại cảng không?

Hoàn toàn có thể. Bên cạnh việc cung cấp thiết bị mới, VNID có giải pháp Retrofitting (cải tạo và nâng cấp kỹ thuật). Chúng tôi tiến hành khảo sát hệ thống điện, thay thế PLC cũ, lắp đặt thêm các cảm biến laser định vị, hệ thống camera OCR và cài đặt thuật toán chống lắc hiện đại trên nền tảng tủ điện cũ để biến một cầu trục vận hành thủ công thành một thiết bị bán tự động hoặc điều khiển từ xa, giúp chủ đầu tư tối ưu hóa chi phí đầu tư.
