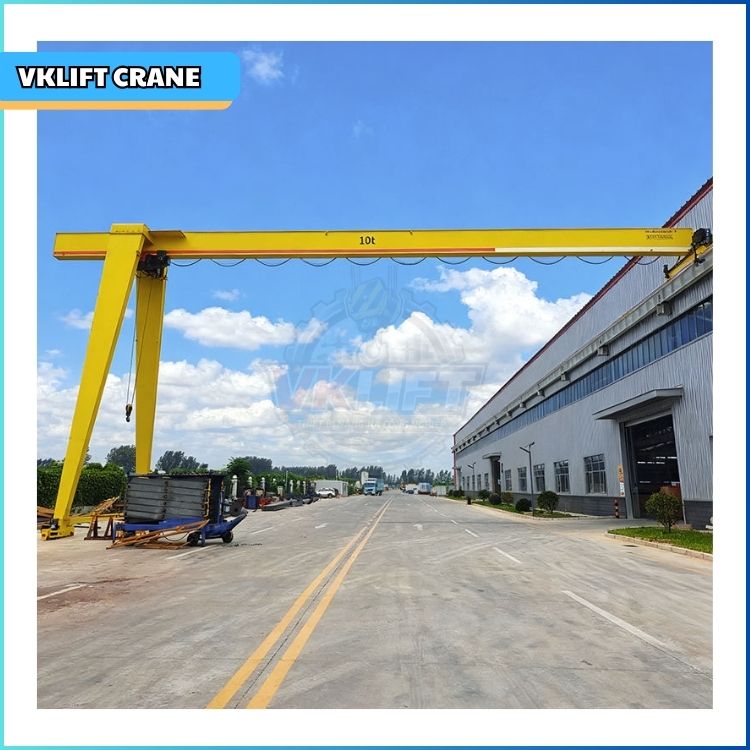

Xem ảnh lớn		Bán cổng trục BMH Dòng sản phẩm Bán cổng trục tiêu chuẩn Tải trọng nâng 5 đến 100 tấn Chiều cao nâng hạ 6 đến 12m Điện áp 3 Pha, 380V/50Hz Chế độ làm việc A3~A7 Hãng SX KGCRANE, HYUNDAI - Hàn Quốc, ZKCRANE - TQ, VNID - VN
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Bán cổng trục BMH

Dự án bán cổng trục BMH cho nhà máy thép tại Hà Nội – Hành trình triển khai từ thiết kế đến lắp đặt hoàn thiện

Trong lĩnh vực sản xuất và gia công thép, việc nâng hạ các bó thép, kết cấu thép hay vật liệu có tải trọng lớn luôn đòi hỏi hệ thống thiết bị vừa có khả năng chịu tải ổn định, vừa tận dụng tối đa không gian nhà xưởng. Với những công trình đã có sẵn một bên dầm đỡ ray trên cao nhưng không phù hợp để lắp đặt cầu trục hoàn chỉnh, bán cổng trục BMH là giải pháp được nhiều doanh nghiệp lựa chọn nhờ khả năng kết hợp ưu điểm của cả cầu trục và cổng trục.

Trong bài viết này, tôi xin chia sẻ lại toàn bộ quá trình thực hiện dự án bán cổng trục BMH cho một nhà máy thép tại Hà Nội do đội ngũ kỹ sư VNID trực tiếp khảo sát, thiết kế, gia công, lắp đặt và bàn giao. Đây là một dự án có nhiều điểm đáng chú ý về mặt kỹ thuật, đặc biệt trong quá trình căn chỉnh kết cấu và đảm bảo độ đồng bộ giữa hệ ray trên cao hiện hữu với đường ray nền dành cho chân cổng trục.

1. Tiếp nhận dự án, khảo sát hiện trạng và xây dựng phương án kỹ thuật

Thiết bị bán cổng trục đạt chuẩn chất lượng tại Việt Nam - VNID

Là người trực tiếp phụ trách đội triển khai dự án, tôi luôn xem khâu khảo sát hiện trường là nền tảng quyết định chất lượng của toàn bộ công trình. Một hệ thống bán cổng trục chỉ vận hành ổn định khi mọi thông số về kết cấu, cao độ và tải trọng được tính toán chính xác ngay từ đầu.

1.1. Tiếp nhận yêu cầu từ nhà máy thép

Khách hàng là doanh nghiệp chuyên gia công và phân phối thép với sản lượng lớn mỗi ngày. Trong quá trình làm việc, doanh nghiệp cần một hệ thống nâng hạ có khả năng phục vụ liên tục cho việc:

• Nâng hạ bó thép hình và thép tấm.

• Di chuyển kết cấu thép sau gia công.

• Phục vụ xuất nhập hàng trong khu vực nhà xưởng.

• Đáp ứng cường độ làm việc thường xuyên nhưng vẫn đảm bảo an toàn.

Qua quá trình trao đổi, khách hàng chia sẻ một số khó khăn đang gặp phải:

• Một bên nhà xưởng đã có sẵn dầm đỡ ray, tuy nhiên kết cấu còn lại không đủ điều kiện để lắp đặt cầu trục hai dầm thông thường.

• Không muốn xây dựng thêm hệ thống cột thép mới nhằm tiết kiệm chi phí đầu tư.

• Muốn tận dụng tối đa kết cấu hiện hữu của nhà xưởng.

• Yêu cầu thiết bị phải hoạt động ổn định trong môi trường sản xuất thép có cường độ cao.

Sau khi phân tích hiện trạng, chúng tôi thống nhất lựa chọn bán cổng trục BMH vì đây là giải pháp vừa tận dụng được kết cấu sẵn có, vừa giảm đáng kể chi phí xây dựng so với phương án lắp đặt cổng trục hoặc cầu trục hoàn chỉnh.

Gợi ý Internal Link: Tìm hiểu thêm: Bán cổng trục BMH là gì? Cấu tạo, đặc điểm và ứng dụng trong nhà xưởng.

1.2. Khảo sát hiện trạng công trình

Ngay sau khi tiếp nhận hợp đồng khảo sát, đội kỹ thuật VNID tiến hành đo đạc trực tiếp tại nhà máy.

Các hạng mục được kiểm tra gồm:

• Kích thước tổng thể khu vực lắp đặt.

• Cao độ của dầm đỡ ray hiện hữu.

• Độ thẳng và độ song song của đường ray trên cao.

• Cao độ nền nhà xưởng.

• Khả năng chịu lực của kết cấu thép hiện hữu.

• Nguồn điện cấp cho hệ thống.

• Không gian phục vụ công tác lắp đặt.

Trong quá trình khảo sát, chúng tôi phát hiện một vấn đề khá phổ biến ở các nhà xưởng đã đưa vào sử dụng nhiều năm.

Đường ray trên cao và nền nhà không hoàn toàn đồng phẳng, dẫn đến nếu lắp đặt theo kích thước lý thuyết thì bánh xe của chân cổng trục rất dễ bị lệch tâm khi vận hành.

Đây là chi tiết tuy nhỏ nhưng ảnh hưởng trực tiếp đến:

• Độ ổn định khi di chuyển.

• Tuổi thọ bánh xe.

• Độ mài mòn ray.

• Khả năng phân bố tải trọng lên toàn bộ kết cấu.

Thay vì lựa chọn phương án gia công ngay theo bản vẽ ban đầu, đội kỹ thuật quyết định đo kiểm lại toàn bộ cao độ bằng máy laser, sau đó hiệu chỉnh kích thước chế tạo theo số liệu thực tế.

Chính bước xử lý này giúp hạn chế gần như hoàn toàn việc phải gia công lại khi đưa thiết bị đến công trình.

1.3. Thiết kế phương án kỹ thuật tối ưu

Sau khi hoàn tất khảo sát, nhóm kỹ sư tiến hành xây dựng phương án thiết kế.

Thay vì chỉ tính toán theo tải trọng nâng, chúng tôi đồng thời phân tích:

• Phân bố tải trọng lên dầm chính.

• Ứng suất tại vị trí liên kết chân cổng.

• Khả năng chịu xoắn khi thiết bị di chuyển.

• Độ võng cho phép của dầm chính.

• Tải trọng truyền xuống bánh xe.

• Điều kiện làm việc thực tế của nhà máy thép.

Phương án thiết kế được lựa chọn

Hạng mục	Phương án
Thiết bị	Bán cổng trục BMH
Kết cấu	Một bên chạy trên ray dầm đỡ, một bên chạy trên chân cổng
Cơ cấu nâng	Pa lăng điện cáp
Điều khiển	Tay bấm điều khiển treo
Nguồn điện	3 pha - 380V
Môi trường làm việc	Nhà máy gia công thép

2. Gia công cơ khí, tổ hợp thiết bị và kiểm soát chất lượng trước khi xuất xưởng

VNID – Không chỉ cung cấp thiết bị, chúng tôi mang đến giải pháp phù hợp với từng nhu cầu vận hành.



Sau khi khách hàng phê duyệt bản vẽ và hai bên hoàn tất các thủ tục hợp đồng, toàn bộ hồ sơ kỹ thuật được chuyển đến xưởng sản xuất của VNID. Đây là giai đoạn mà mọi chi tiết trên bản vẽ được hiện thực hóa thành từng cụm kết cấu hoàn chỉnh.

Là người trực tiếp theo dõi quá trình sản xuất, tôi luôn yêu cầu đội ngũ kỹ thuật kiểm soát chặt chẽ từng công đoạn, bởi chỉ cần một sai lệch nhỏ trong giai đoạn gia công cũng có thể ảnh hưởng đến quá trình lắp đặt và vận hành sau này.

2.1. Chuẩn bị vật tư và lập kế hoạch sản xuất

Trước khi bắt đầu chế tạo, chúng tôi tiến hành rà soát toàn bộ danh mục vật tư theo bản vẽ đã được phê duyệt.

Các hạng mục được chuẩn bị bao gồm:

• Thép chế tạo dầm chính.

• Thép chế tạo dầm biên.

• Thép chế tạo chân cổng trục.

• Hệ bánh xe di chuyển.

• Cụm pa lăng điện.

• Động cơ truyền động.

• Tủ điện điều khiển.

• Cáp điện, ray điện và phụ kiện.

• Bulông cường độ cao.

• Sơn chống gỉ và sơn hoàn thiện.

Song song với việc chuẩn bị vật tư, đội sản xuất xây dựng tiến độ gia công chi tiết cho từng cụm thiết bị nhằm đảm bảo các hạng mục hoàn thành đồng bộ, hạn chế thời gian chờ giữa các công đoạn.

2.2. Gia công dầm chính, dầm biên và chân cổng trục

Đối với một thiết bị bán cổng trục BMH, ba cụm kết cấu quan trọng nhất là dầm chính, dầm biên và chân cổng trục. Mỗi hạng mục đều được gia công theo quy trình riêng với yêu cầu nghiêm ngặt về độ chính xác và chất lượng mối hàn.

Quy trình gia công tại xưởng bao gồm:

• Cắt thép theo kích thước thiết kế bằng máy CNC.

• Tổ hợp kết cấu trên bệ gá chuyên dụng.

• Hàn liên kết theo đúng quy trình kỹ thuật.

• Kiểm tra độ thẳng và độ võng của dầm.

• Gia công bản mã, gân tăng cứng và các vị trí lắp ghép.

• Làm sạch bề mặt trước khi sơn.

• Sơn chống gỉ và sơn phủ hoàn thiện theo tiêu chuẩn.

Để hạn chế hiện tượng biến dạng nhiệt trong quá trình hàn, các kỹ sư VNID áp dụng biện pháp hàn đối xứng kết hợp chia nhỏ trình tự hàn, đồng thời sử dụng bệ gá cố định để giữ ổn định kết cấu. Giải pháp này giúp độ thẳng của dầm chính được kiểm soát tốt hơn, giảm đáng kể thời gian căn chỉnh khi đưa thiết bị ra công trường lắp đặt.

Gợi ý Internal Link: Tham khảo thêm: Quy trình gia công kết cấu thép và sản xuất thiết bị nâng hạ tại VNID.

Rất vui vì bạn hài lòng với phần đầu của bài viết. Mình sẽ tiếp tục giữ nguyên phong cách triển khai, đảm bảo mạch nội dung xuyên suốt như một kỹ sư VNID trực tiếp phụ trách dự án đang chia sẻ kinh nghiệm thực tế.

2.3. Tổ hợp pa lăng điện, hệ thống truyền động và tủ điện điều khiển

Sau khi hoàn thiện các cụm kết cấu cơ khí, chúng tôi chuyển sang công đoạn tổ hợp thiết bị. Đây là bước quyết định mức độ đồng bộ của toàn bộ hệ thống trước khi vận chuyển đến công trình.

Các hạng mục được lắp ráp tại xưởng gồm:

• Lắp đặt pa lăng điện lên dầm chính.

• Lắp cụm bánh xe chủ động và bị động.

• Lắp động cơ di chuyển của bán cổng trục.

• Lắp ray điện và giá đỡ cáp.

• Gia công, đấu nối và kiểm tra tủ điện điều khiển.

• Kiểm tra toàn bộ cảm biến giới hạn hành trình.

• Đánh số dây điện, đầu nối và các vị trí đấu nối nhằm thuận tiện cho quá trình lắp đặt tại hiện trường.

Một trong những yêu cầu mà đội kỹ thuật VNID luôn đặt ra là giảm tối đa thời gian thi công tại công trình. Vì vậy, nhiều cụm thiết bị được tổ hợp sẵn ngay tại xưởng để khi đưa đến nhà máy chỉ cần lắp ghép và đấu nối theo đúng ký hiệu đã chuẩn bị trước.

Nhờ phương pháp này, tiến độ lắp đặt được rút ngắn đáng kể, đồng thời hạn chế các sai sót trong quá trình đấu nối điện ngoài hiện trường.

2.4. Kiểm tra chất lượng trước khi xuất xưởng

Trước khi bàn giao thiết bị cho bộ phận vận chuyển, toàn bộ bán cổng trục BMH được kiểm tra lần cuối theo quy trình nội bộ của VNID.

Các hạng mục kiểm tra bao gồm:

• Kiểm tra kích thước chế tạo theo bản vẽ.

• Kiểm tra chất lượng mối hàn.

• Kiểm tra độ thẳng của dầm chính.

• Kiểm tra độ đồng tâm của bánh xe.

• Kiểm tra hệ thống truyền động.

• Kiểm tra tủ điện và các mạch điều khiển.

• Kiểm tra lớp sơn hoàn thiện.

• Kiểm tra đầy đủ phụ kiện lắp đặt.

Chỉ khi tất cả các hạng mục đều đạt yêu cầu, thiết bị mới được đóng gói, đánh dấu từng cụm kết cấu và chuẩn bị vận chuyển đến công trình.

Gợi ý Internal Link: Xem thêm: Quy trình kiểm tra chất lượng thiết bị nâng hạ trước khi xuất xưởng tại VNID.

3. Vận chuyển, lắp đặt và xử lý các tình huống kỹ thuật tại công trình

VNID – Chất lượng thiết bị bắt đầu từ giải pháp kỹ thuật chính xác.



Sau khi thiết bị được vận chuyển đến nhà máy thép tại Hà Nội, đội thi công VNID nhanh chóng triển khai công tác lắp đặt theo đúng kế hoạch đã thống nhất với khách hàng.

Do nhà máy vẫn duy trì hoạt động sản xuất trong suốt quá trình thi công nên toàn bộ công việc phải được tính toán kỹ lưỡng để vừa đảm bảo tiến độ, vừa không làm gián đoạn dây chuyền sản xuất.

3.1. Chuẩn bị mặt bằng và tập kết thiết bị

Ngay trong ngày đầu tiên, đội kỹ thuật tiến hành:

• Kiểm tra lại hiện trạng công trình.

• Đối chiếu kích thước thực tế với bản vẽ.

• Bố trí khu vực tập kết thiết bị.

• Kiểm tra nguồn điện phục vụ thi công.

• Thiết lập khu vực cảnh báo an toàn.

• Phân công nhiệm vụ cho từng nhóm kỹ thuật.

Nhờ việc chuẩn bị kỹ ngay từ đầu, quá trình lắp đặt diễn ra thuận lợi và hạn chế tối đa các phát sinh không cần thiết.

3.2. Tiến hành lắp đặt bán cổng trục BMH

Quá trình lắp đặt được thực hiện theo đúng trình tự kỹ thuật nhằm đảm bảo an toàn và độ chính xác.

Các bước chính bao gồm:

• Lắp đặt chân cổng trục lên đường ray nền.

• Lắp dầm biên lên hệ ray trên cao.

• Cẩu lắp dầm chính và liên kết với hai đầu di chuyển.

• Căn chỉnh độ thẳng và cao độ của toàn bộ kết cấu.

• Lắp pa lăng điện.

• Lắp ray điện và hệ thống cấp điện.

• Lắp tủ điện điều khiển.

• Đấu nối toàn bộ hệ thống điện động lực và điều khiển.

• Kiểm tra lại toàn bộ bulông liên kết.

Sau mỗi công đoạn, đội kỹ thuật đều tiến hành kiểm tra lại độ chính xác trước khi chuyển sang bước tiếp theo nhằm tránh sai số tích lũy.

4. Thử vận hành, thử tải, kiểm định và bàn giao đưa vào sử dụng

VNID – Năng lực kỹ thuật tạo nên giá trị vận hành thực tế.



Sau khi hoàn thành lắp đặt, dự án bước vào giai đoạn nghiệm thu kỹ thuật.

4.1. Chạy thử và hiệu chỉnh hệ thống

Đội kỹ thuật tiến hành chạy thử theo nhiều bước khác nhau.

Các nội dung kiểm tra gồm:

• Chạy không tải.

• Kiểm tra chiều quay động cơ.

• Kiểm tra hệ thống phanh.

• Kiểm tra tốc độ di chuyển.

• Kiểm tra giới hạn hành trình.

• Kiểm tra độ ồn và độ rung.

Những thông số chưa đạt yêu cầu được hiệu chỉnh ngay tại hiện trường trước khi chuyển sang thử tải.

4.2. Thử tải theo đúng quy trình kỹ thuật

Đây là bước quan trọng nhằm đánh giá khả năng làm việc của toàn bộ thiết bị.

Các nội dung thử tải bao gồm:

• Thử tải tĩnh.

• Thử tải động.

• Kiểm tra độ võng của dầm.

• Kiểm tra độ ổn định của chân cổng.

• Kiểm tra khả năng nâng hạ liên tục.

• Kiểm tra khả năng di chuyển toàn hành trình.

Kết quả cho thấy toàn bộ hệ thống đáp ứng đúng yêu cầu thiết kế và vận hành ổn định.

4.3. Kiểm định an toàn và bàn giao

Sau khi hoàn tất thử tải, VNID phối hợp với đơn vị kiểm định tiến hành đánh giá thiết bị theo quy định.

Các hồ sơ được bàn giao cho khách hàng gồm:

• Hồ sơ kỹ thuật.

• Hồ sơ hoàn công.

• Biên bản thử tải.

• Giấy chứng nhận kiểm định.

• Hướng dẫn vận hành.

• Hướng dẫn bảo trì định kỳ.

• Chính sách bảo hành.

Đội kỹ thuật cũng trực tiếp đào tạo nhân viên vận hành của nhà máy nhằm đảm bảo thiết bị được sử dụng đúng quy trình và khai thác hiệu quả.

Gợi ý Internal Link: Tham khảo: Quy trình kiểm định cầu trục, cổng trục và thiết bị nâng hạ theo quy định hiện hành.

5. Hoàn tất dự án bán cổng trục BMH – Khẳng định năng lực triển khai của VNID

VNID – Chúng tôi chú trọng hiệu quả vận hành, không chỉ cấu hình thiết bị.



Dự án bán cổng trục BMH cho nhà máy thép tại Hà Nội không chỉ là quá trình cung cấp một thiết bị nâng hạ mà còn là hành trình phối hợp chặt chẽ giữa đội ngũ kỹ sư VNID và khách hàng để tạo ra một giải pháp phù hợp với điều kiện thực tế của nhà xưởng.

Từ khảo sát hiện trạng, thiết kế, gia công kết cấu, tổ hợp thiết bị, vận chuyển, lắp đặt, đấu nối hệ thống điện, thử tải, kiểm định đến bàn giao, mỗi công đoạn đều được triển khai theo quy trình kiểm soát chất lượng nghiêm ngặt nhằm đảm bảo an toàn, độ bền và hiệu quả vận hành lâu dài.

Sau khi đưa vào sử dụng, hệ thống bán cổng trục BMH đã mang lại nhiều giá trị cho nhà máy:

• Tăng năng suất nâng hạ và vận chuyển vật liệu.

• Giảm phụ thuộc vào phương pháp nâng hạ thủ công.

• Tận dụng tối đa kết cấu nhà xưởng hiện hữu.

• Tiết kiệm chi phí đầu tư so với phương án xây dựng hệ thống mới.

• Đảm bảo an toàn cho người vận hành và hàng hóa.

Với nhiều năm kinh nghiệm trong lĩnh vực thiết kế, chế tạo và lắp đặt thiết bị nâng hạ công nghiệp, VNID luôn sẵn sàng đồng hành cùng doanh nghiệp trong các dự án cầu trục, cổng trục, bán cổng trục BMH, monorail, pa lăng điện, tời điện và nhiều giải pháp nâng hạ khác. Chúng tôi cam kết mang đến các phương án tối ưu, phù hợp với từng điều kiện sản xuất, giúp doanh nghiệp nâng cao hiệu quả vận hành và tối ưu chi phí đầu tư.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











Câu hỏi thường gặp (FAQ)

1. Bán cổng trục BMH phù hợp với những nhà xưởng nào?

Bán cổng trục BMH phù hợp với các nhà xưởng đã có sẵn một bên dầm đỡ ray trên cao, giúp tận dụng kết cấu hiện hữu và giảm chi phí đầu tư so với việc xây dựng hệ thống cầu trục hoặc cổng trục hoàn chỉnh.

2. Thời gian triển khai một dự án bán cổng trục BMH thường mất bao lâu?

Tùy theo quy mô và yêu cầu kỹ thuật, một dự án thường được hoàn thành trong khoảng 3–6 tuần, bao gồm khảo sát, thiết kế, gia công, lắp đặt, thử tải và kiểm định.

3. Sau khi bàn giao, VNID có hỗ trợ bảo trì và kỹ thuật không?

Có. VNID cung cấp dịch vụ hướng dẫn vận hành, bảo trì định kỳ, hỗ trợ kỹ thuật và cung cấp phụ tùng thay thế nhằm giúp hệ thống bán cổng trục BMH vận hành ổn định, an toàn và bền bỉ trong suốt quá trình sử dụng.





---
