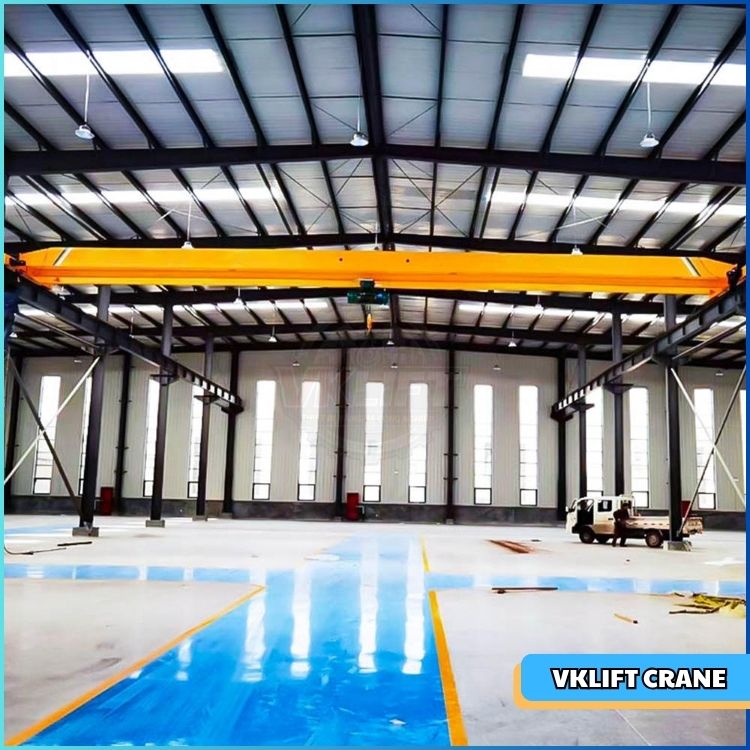

Xem ảnh lớn		Cầu trục một dầm khẩu độ lớn kiểu LDA Dòng sản phẩm DC Hàn Quốc; DC Việt Nam; QD Trung Quốc. Kiểu loại Cầu trục 1 dầm Xuất xứ KGBando - Hàn Quốc; VNID - Việt Nam; Zk Crane - Trung Quốc. Tải trọng 0,5 - 30 Tấn Khẩu độ 30 - 60 mét Chiều cao nâng 5 - 60 mét Chế độ làm việc ISO A3 - A7 Nguồn điện làm việc 3Pha – 380V – 50Hz
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Cầu trục một dầm khẩu độ lớn kiểu LDA

Cầu trục một dầm khẩu độ lớn kiểu LDA

           Trong quy hoạch hạ tầng nhà xưởng công nghiệp, việc tối ưu hóa không gian xếp dỡ hàng hóa mà vẫn đảm bảo tiết kiệm chi phí đầu tư ban đầu luôn là bài toán hóc búa đối với các chủ đầu tư. Thông thường, khi khẩu độ nhà xưởng vượt quá ngưỡng 20 mét, các đơn vị tư vấn truyền thống thường hướng khách hàng sang phương án cầu trục dầm đôi để đảm bảo độ cứng vững. Tuy nhiên, sự xuất hiện của dòng cầu trục một dầm khẩu độ lớn kiểu LDA (Single Girder Overhead Crane - LDA Type) đã thay đổi hoàn toàn tư duy thiết kế này. Bằng việc tối ưu hóa biên dạng hình học của dầm tổ hợp và ứng dụng các dải thép cường độ cao, dòng thiết bị này cho phép giải quyết triệt để bài toán nâng hạ tải trọng trung bình trên một nhịp không gian rộng, giúp cắt giảm tới 25% - 35% chi phí kết cấu thép so với hệ dầm đôi tương đương. Bài viết dưới đây từ đội ngũ kỹ sư kết cấu của VNID sẽ cung cấp cái nhìn toàn diện, chuyên sâu dưới góc độ kỹ thuật thực chiến về dòng thiết bị nâng hạ đặc thù này.

1 Mở đầu – Giới thiệu tổng quan về cầu trục một dầm khẩu độ lớn kiểu LDA

1.1Khái niệm cầu trục một dầm khẩu độ lớn kiểu LDA là gì?

Cầu trục dầm đơn khẩu độ lớn VNID lắp đặt tại nhà mấy thép Hưng Yên

Về mặt định nghĩa kỹ thuật, cầu trục một dầm khẩu độ lớn kiểu LDA là thiết bị nâng hạ chạy trên cao, cấu tạo chính gồm một dầm đơn (dầm chính) liên kết vuông góc với hai dầm biên ở hai đầu. Ký hiệu "LDA" biểu thị dòng cầu trục một dầm tiêu chuẩn sử dụng pa lăng điện (hoạt động bằng cáp thép hoặc xích) treo và di chuyển dọc theo cánh dưới của dầm chính.

Khái niệm "khẩu độ lớn" (Large Span) trong phân khúc dầm đơn được xác định khi khoảng cách tâm hai đường ray đường chạy (LK) vượt qua giới hạn thông thường (LK  18m và có thể lên tới 30m hoặc 32m). Đây là ngưỡng giới hạn mà tại đó, mô men uốn chủ đạo và mô men xoắn do tải trọng lệch tâm tác dụng lên dầm chính bắt đầu tăng theo hàm mũ, đòi hỏi những tính toán nghiêm ngặt về ổn định tổng thể và ổn định cục bộ của vách dầm.

1.2 Vì sao dòng thiết bị này được sử dụng rộng rãi?

Lý do cốt lõi giúp hệ thống cầu trục một dầm kiểu LDA chiếm tỷ trọng lớn trong các nhà xưởng công nghiệp nằm ở tính kinh tế và khả năng thích ứng hình học:

• Tối ưu hóa tải trọng bản thân (Dead Load): So với cầu trục dầm đôi, kết cấu dầm đơn giảm tải trọng tác dụng lên hệ cột gông và dầm đỡ ray từ 20% đến 30%. Điều này gián tiếp làm giảm chi phí xây dựng móng và hệ khung thép chịu lực của toàn bộ nhà xưởng.

• Chi phí chế tạo thấp: Do lượng phôi thép tiêu thụ ít hơn, thời gian gia công hàn tổ hợp giảm và chỉ cần sử dụng một hệ thống ray chạy cho pa lăng độc lập thay vì hệ ray vuông trên đỉnh dầm như dầm đôi.

1.3 Vai trò trong sản xuất công nghiệp và điều kiện ứng dụng lý tưởng

Trong chuỗi cung ứng và sản xuất, cầu trục nâng hạ trong nhà máy đóng vai trò là "mạch máu" lưu thông vật tư, bán thành phẩm và thành phẩm. Dòng LDA khẩu độ lớn là lựa chọn hoàn hảo trong các kịch bản:

• Nhà xưởng có nhịp rộng (từ 18m đến 30m) nhưng tải trọng nâng hạ không quá lớn, dao động phổ biến từ 1 tấn, 3 tấn, 5 tấn đến tối đa 10 tấn, ít khi vượt quá 16 tấn.

• Tần suất làm việc ở mức trung bình (Cấp chế độ làm việc ISO M3 đến M4 / FEM 1Am đến 2M), không đòi hỏi hoạt động liên tục 24/7 với vận tốc cực cao như trong các nhà máy luyện kim hay cảng biển.

• Các không gian nhà kho thành phẩm, xưởng gia công cơ khí trung bình, xưởng sản xuất cấu kiện bê tông nhẹ, hoặc nhà máy lắp ráp thiết bị điện tử ô tô.

Nhiều người tìm kiếm:NHỮNG RỦI RO PHÁP LÝ KHI LẮP ĐẶT CẦU TRỤC KHÔNG ĐẠT CHUẨN

2. Cấu tạo và nguyên lý hoạt động của cầu trục một dầm khẩu độ lớn kiểu LDA

Các thiết bị cấu tạo chính của cầu trục một dầm kiểu LDA

Để một cấu kiện dầm đơn có thể đứng vững và hoạt động ổn định ở khẩu độ lên đến 30 mét mà không xảy ra hiện tượng võng quá mức cho phép hoặc xoắn vặn vách dầm, hệ thống cấu tạo của cầu trục dầm đơn LDA khẩu độ lớn đòi hỏi sự liên kết cơ khí cực kỳ chặt chẽ giữa các cụm chi tiết.

2.1. Dầm chính (Main Girder) - Trọng tâm thiết kế kết cấu

Khác với dòng LDA khẩu độ ngắn (thường dùng thép hình I đúc tiêu chuẩn), cầu trục khẩu độ lớn bắt buộc phải sử dụng dầm hộp tổ hợp (Box Girder) được hàn từ các tấm thép cường độ cao (SS400, Q235B hoặc Q345B).

• Cấu trúc hộp: Gồm hai tấm vách (Web plates), tấm cánh đỉnh (Top flange) và tấm cánh đáy (Bottom flange). Phía bên trong hộp dầm, các kỹ sư phải bố trí hệ thống sườn tăng cứng dọc (Longitudinal stiffeners) và sườn tăng cứng ngang (Transverse stiffeners) cách nhau theo khoảng cách tính toán để chống hiện tượng mất ổn định cục bộ của vách dầm khi chịu tải.

• Cánh dưới dầm chính: Được gia cố dày hơn hoặc hàn thêm tấm đệm chịu mài mòn vì đây là đường chạy trực tiếp của các bánh xe pa lăng điện.

• Độ võng thiết kế: Dầm chính luôn được chế tạo có độ vồng trước (Camber) theo công thức tiêu chuẩn bằng  nhằm triệt tiêu độ võng khi mang tải full tải.

2.2. Dầm biên (End Truck / End Carriage)

Dầm biên là bộ phận đỡ toàn bộ dầm chính và di chuyển dọc theo hệ thống nhà xưởng.

• Cấu tạo cơ khí: Được chế tạo từ thép hộp tổ hợp hoặc thép hình chữ U, tích hợp cụm bánh xe di chuyển bao gồm bánh xe chủ động (gắn bánh răng truyền động) và bánh xe bị động. Bánh xe thường làm bằng thép đúc 45# hoặc 55# được tôi cao tần đạt độ cứng bề mặt HB 300-350 để chống mài mòn.

• Liên kết dầm chính - dầm biên: Đối với dòng khẩu độ lớn, liên kết này cực kỳ nhạy cảm. VNID áp dụng phương án liên kết bằng bu lông cường độ cao (High-strength bolts cấp bền 8.8 hoặc 10.9) kết hợp với mặt bích gia công chính xác trên máy phay giường. Thiết kế này giúp triệt tiêu ứng suất cắt tại điểm nối và cho phép tháo lắp dễ dàng khi vận chuyển.

2.3. Pa lăng điện (Hoisting Unit) và Xe con di chuyển

Đóng vai trò là cơ cấu nâng hạ chính của cầu trục LDA. Thiết bị này treo ở cánh dưới dầm chính và di chuyển ngang (Trục X).

• Phổ biến nhất là pa lăng cáp điện dòng CD1 (tốc độ đơn) hoặc MD1 (hai cấp tốc độ) nhập khẩu từ Hàn Quốc, Trung Quốc (như thương hiệu nội địa Trung chất lượng cao) hoặc dòng pa lăng cao cấp từ châu Âu.

• Tích hợp cụm di chuyển (trolley) có động cơ giảm tốc bánh răng hành trình, giúp di chuyển dọc dầm chính êm ái, hạn chế tối đa hiện tượng rung lắc tải.

2.4. Động cơ và Cơ cấu di chuyển cầu trục (Crane Travel Drive)

Hệ thống di chuyển dọc nhà xưởng (Trục Y) sử dụng phương thức truyền động độc lập bằng hai động cơ giảm tốc (Gearmotor) lắp ở hai dầm biên. Động cơ này thường là dòng motor khởi động mềm (Soft-start), có tích hợp phanh điện từ (Electromagnetic brake) nhằm đảm bảo khi cầu trục dừng hành trình, dầm dầm chính không bị vặn do quán tính lớn của khẩu độ dài.

2.5. Hệ thống ray và Kết cấu chạy dọc

• Ray di chuyển dọc: Thường dùng ray thép chuyên dụng loại P (như P18, P24, P38) hoặc thép vuông đặc (30x30mm, 40x40mm) được hàn cố định lên mặt đỉnh dầm đỡ ray thông qua các tấm lập là và cóc kẹp ray chỉnh sửa được biên độ.

2.6. Hệ thống cấp điện và Bộ điều khiển an toàn

• Hệ thống cấp điện cho pa lăng (Cấp điện ngang): Sử dụng hệ máng C (C-Track) kết hợp con lăn treo cáp dẹt (Festoon system) đảm bảo cáp nguồn và cáp tín hiệu không bị rối khi xe con di chuyển khoảng cách xa.

• Hệ thống cấp điện cho cầu trục (Cấp điện dọc): Sử dụng ray điện an toàn loại 3P hoặc 4P (từ 50A đến 150A tùy công suất) chạy dọc theo chiều dài nhà xưởng, lấy điện thông qua chổi quét lấy điện (Collector).

• Bộ điều khiển: Điều khiển qua tay bấm nối dây cố định, hoặc ưu tiên sử dụng tay điều khiển từ xa vô tuyến (Remote Control hiệu Telecrane, Juuko) để người vận hành có tầm nhìn bao quát an toàn tốt nhất, tránh vùng nguy hiểm dưới tải.

2.7. Nguyên lý hoạt động theo logic kỹ thuật

Nguyên lý vận hành của cầu trục một dầm khẩu độ lớn kiểu LDA dựa trên sự phối hợp đồng bộ của 3 chuyển động cơ bản trong không gian 3 chiều:

Hình ảnh cầu trục một dầm khẩu độ lớn lắp đặt trong KCN Bình Dương - VNID

1. Chu trình nâng hạ (Trục Z): Khi bấm nút nâng/hạ, dòng điện cấp vào động cơ pa lăng. Rotor quay truyền mô men qua hộp số giảm tốc đến tang cuốn cáp. Tang cuốn quay làm thu hoặc nhả cáp thép, thông qua cụm pulley cụm móc câu để nâng hoặc hạ vật thể. Phanh điện từ của pa lăng luôn ở trạng thái đóng (Thường đóng - Fail-safe), chỉ mở ra khi có dòng điện cấp vào động cơ, đảm bảo tải trọng không bị trôi tự do khi mất điện đột ngột.

2. Chu trình dịch chuyển ngang (Trục X): Động cơ di chuyển của pa lăng quay, dẫn động hệ thống bánh xe bám vào cánh dưới dầm chính. Do khẩu độ dầm lớn, việc tăng/giảm tốc tại trục này được tối ưu hóa qua biến tần để triệt tiêu hiện tượng "văng lắc con lắc" của dây cáp dài.

3. Chu trình dịch chuyển dọc (Trục Y): Tín hiệu điều khiển kích hoạt đồng thời hai motor giảm tốc ở hai dầm biên. Hai motor này phải quay đồng tốc tuyệt đối. Lực kéo truyền trực tiếp qua trục bánh xe chủ động, đẩy toàn bộ hệ cầu trục chạy dọc theo hệ ray điện an toàn trên dầm đỡ. Hệ thống cảm biến hành trình (Limit switch) được lắp ở hai đầu dầm biên để tự động ngắt nguồn động cơ khi cầu trục tiếp cận gần vách nhà xưởng hoặc vùng giới hạn an toàn.

Nhiều người tìm kiếm: QUẢN LÝ RỦI RO AN TOÀN TRONG NHÀ MÁY CÓ CẦU TRỤC

3. Thông số kỹ thuật và đặc điểm thiết kế của cầu trục LDA khẩu độ lớn

Khi thiết kế một cầu trục nhà xưởng có bước nhịp lớn vượt tiêu chuẩn thông thường, các kỹ sư kết cấu không thể áp dụng các barem có sẵn mà phải tính toán dựa trên các thông số tải trọng động, tải trọng gió (nếu có mái hở) và hệ số an toàn nghiêm ngặt.

3.1. Bảng thông số kỹ thuật điển hình cho dòng cầu trục LDA khẩu độ lớn:

Thông số kỹ thuật	Dải giá trị tiêu chuẩn / Giá trị thiết kế	Ghi chú kỹ thuật
Kiểu Model	LDA (Single Girder Overhead Crane)	Tiêu chuẩn chế tạo dựa trên JB/T 1306
Sức nâng tiêu chuẩn (Tải trọng)	1T, 2T, 3T, 5T, 10T, tối đa 16 Tấn	Vượt quá 16T bắt buộc dùng dầm đôi
Khẩu độ thiết kế (L_K)	18 mét – 32 mét	Đo từ tâm ray bên này đến tâm ray bên kia
Chiều cao nâng hạ (H)	6m, 9m, 12m, 18m, tối đa 24m	Phụ thuộc vào dung lượng tang cuốn pa lăng
Tốc độ nâng hạ	8 m/phút (Tốc độ đơn) hoặc 8/0.8 m/phút (Tốc độ kép)	Có thể tích hợp biến tần điều khiển vô cấp
Tốc độ di chuyển pa lăng	20 m/phút / 30 m/phút	Sử dụng động cơ di chuyển giảm tốc hành trình
Tốc độ di chuyển cầu trục	20 m/phút ~ 40 m/phút	Bắt buộc điều khiển khởi động mềm/biến tần
Cấp chế độ làm việc (Duty Group)	ISO M3 / M4 (FEM 1Am / 2M)	Thích hợp môi trường sản xuất công nghiệp nhẹ-trung bình
Vật liệu chế tạo kết cấu thép	Q235B / Q345B / SS400	Thép tấm đóng mác kiểm định chất lượng đầy đủ
Phương thức điều khiển	Tay bấm cơ kết hợp Tay điều khiển từ xa vô tuyến	Tần số công nghiệp chống nhiễu sóng
Nguồn điện động lực	AC 3 Pha - 380V - 50Hz	Hệ thống lấy điện qua ray dòng quét an toàn

3.2. Tiêu chuẩn thiết kế và tính toán giới hạn ứng dụng

Tại Việt Nam, việc thiết kế và chế tạo hệ thống cầu trục phải tuân thủ nghiêm ngặt theo tiêu chuẩn quốc gia TCVN 4244-2005 (Thiết bị nâng – Thiết kế, chế tạo và kiểm tra kỹ thuật). Đối với dòng LDA khẩu độ lớn:

• Ứng suất uốn cho phép: Tổng ứng suất tổng hợp gây ra bởi tĩnh tải (trọng lượng dầm, pa lăng) và động tải (tải nâng nhân hệ số động lực ) không được vượt quá ứng suất chảy cho phép của vật liệu chia cho hệ số an toàn ([] =  / 1.5).

• Độ võng đàn hồi: Giới hạn độ võng cực đại dưới tác dụng của tải trọng đứng hữu ích không được vượt quá 1/800 của khẩu độ (f  ). Ví dụ, với khẩu độ 24m, độ võng tối đa tại tâm dầm khi nhấc tải không được vượt quá 30mm.

Cầu trục một dầm/ dầm đơn sau khi hoàn thiện lắp đặt bởi VNID

4. Ưu điểm, hạn chế và ứng dụng thực tế

Mọi giải pháp kỹ thuật đều mang tính đánh đổi (Trade-off). Việc hiểu rõ ưu – nhược điểm của dòng cầu trục dầm đơn LDA khẩu độ lớn giúp chủ đầu tư đưa ra quyết định chính xác, tránh lãng phí hoặc quá tải hệ thống.

1. Ưu điểm vượt trội

• Hiệu quả kinh tế cực cao (Tối ưu ROI): Tiết kiệm khối lượng thép gia công dầm chính từ 30% đến 40% so với phương án dầm đôi cùng khẩu độ, cùng sức nâng. Giảm tải trọng chết truyền xuống móng nhà xưởng, hạ giá thành xây dựng tổng thể xưởng.

• Tận dụng không gian bên dưới: Do đặc điểm pa lăng treo ở cánh dưới, chiều cao thông thủy từ sàn đến đỉnh dầm chính được thu hẹp, tối ưu không gian cho các nhà xưởng có mái thấp nhưng cần nhịp rộng.

• Lắp đặt nhanh chóng, bảo trì đơn giản: Kết cấu dầm đơn ít cấu kiện phức tạp hơn dầm đôi, việc căn chỉnh ray chạy dọc dễ dàng hơn, chi phí thay thế vật tư tiêu hao (bánh xe, chổi tiếp điện) thấp.

2. Hạn chế kỹ thuật cố hữu

• Giới hạn chiều cao nâng hữu ích: Vì pa lăng treo dưới dầm, điểm cao nhất của móc cẩu luôn thấp hơn mặt dưới dầm chính khoảng từ 0.8m đến 1.5m tùy loại pa lăng. Đây là nhược điểm so với dầm đôi (xe con chạy trên đỉnh dầm, móc cẩu có thể kéo ngược lên sát đỉnh dầm).

• Độ nhạy với hiện tượng xoắn và rung lắc: Khẩu độ càng dài, mô men xoắn tác dụng lên dầm đơn khi pa lăng khởi động hoặc phanh đột ngột càng lớn. Nếu không được tính toán gia cố sườn tăng cứng tốt, dầm dễ có hiện tượng rung lắc theo phương ngang, gây cảm giác thiếu an toàn cho công nhân vận hành.

• Giới hạn tải trọng nâng tối đa: Không phù hợp cho các nhu cầu nâng hạ tải trọng siêu nặng (trên 20 tấn) hoặc chế tạo cấu kiện đúc sẵn cỡ lớn.

3. Ứng dụng thực tế

Nhờ sự cân bằng xuất sắc giữa chi phí và công năng, cầu trục nhà xưởng LDA khẩu độ lớn phủ sóng rộng rãi tại:

• Kho vận và Logistics: Các tổng kho chứa hàng bách hóa, thép cuộn tải trọng trung bình, nơi cần nhịp xưởng rộng không vướng cột giữa để xe nâng di chuyển linh hoạt.

• Nhà máy sản xuất cấu kiện nhựa, bao bì, giấy: Nơi cuộn phôi có kích thước cồng kềnh (khẩu độ rộng để bao phủ toàn bộ dây chuyền) nhưng tự trọng không quá nặng.

• Xưởng lắp ráp cơ khí, gara sửa chữa máy công trình: Nâng hạ động cơ, cụm chi tiết máy, vỏ xe tấm tôn phẳng lớn.

Hình ảnh thiết bị cầu trục dầm đơn khẩu độ lớn sau khi kiểm định và được đưa vào vận hành - VNID

5. Kinh nghiệm lựa chọn, lắp đặt, vận hành và bảo trì cầu trục LDA

Khi nào nên quyết định chọn dòng LDA khẩu độ lớn?

Chủ đầu tư nên chọn phương án này khi thỏa mãn đồng thời 3 điều kiện:

1. Nhịp nhà xưởng rộng từ 18m – 30m để tối ưu dây chuyền công nghệ bên dưới mà không muốn đổ cột chịu lực ở giữa xưởng.

2. Tải trọng nâng thường xuyên nằm trong dải từ 3 tấn đến 10 tấn.

3. Chiều cao đỉnh mái nhà xưởng đủ lớn để bù đắp vào khoảng không gian mà pa lăng treo dầm đơn chiếm dụng.

Kinh nghiệm khảo sát hạ tầng nhà xưởng trước khi thiết kế

Đội ngũ kỹ sư VNID khi đi khảo sát thực tế luôn lưu ý các yếu tố cốt lõi:

• Kiểm tra độ thẳng và song song của hệ dầm đỡ ray (Runway Girder): Với khẩu độ lớn, chỉ cần sai lệch khoảng cách tâm ray vượt quá 5mm tại bất kỳ vị trí nào dọc nhà xưởng sẽ dẫn đến hiện tượng cầu trục LDA bị "gặm ray" (Bánh xe dầm biên mài sát vào má ray), gây kẹt hành trình, mài mòn bánh xe siêu tốc và sinh lực ngang nguy hiểm cho hệ gông cột.

• Khả năng chịu tải của nền móng và cột: Phải thẩm tra lại bản vẽ kết cấu cũ của nhà xưởng xem hệ cột có đủ khả năng chịu thêm tải trọng động (Dynamic Load) và mô men uốn khi cầu trục mang tải tối đa ở vị trí sát biên hay không.

Những lỗi kỹ thuật thường gặp và giải pháp xử lý

1. Cầu trục bị chạy lệch, phát ra tiếng kêu rít lớn: Do tốc độ hai motor dầm biên không đồng đều hoặc do phanh một bên bị bó.

   • Giải pháp: Tích hợp hệ thống biến tần kép (Dual-Inverter) để điều khiển đồng bộ tốc độ và điều chỉnh thời gian mở phanh trùng khớp nhau.

2. Dầm chính bị rung lắc đàn hồi kéo dài sau khi dừng: Thường xuất hiện ở các đơn vị chế tạo cắt giảm độ dày tấm vách dầm để giảm giá thành.

   • Giải pháp: Hàn bổ sung các hộp gân tăng cứng thứ cấp hoặc chuyển đổi kết cấu dầm chính sang dạng hộp biến tính có gia cường vách hông rộng.

Quy trình vận hành an toàn và bảo trì định kỳ hiệu quả

• An toàn vận hành: Tuyệt đối không kéo xiên tải (cẩu lệch tâm), vì hành vi này sinh ra lực ngang cực lớn vặn xoắn dầm chính, làm trượt bánh xe pa lăng khỏi cánh dầm. Sử dụng chức năng khởi động mềm để dịch chuyển tải từ từ.

• Bảo trì 3 tháng/lần: Kiểm tra độ mòn má bánh xe dầm biên, siết lại toàn bộ bu lông liên kết dầm chính – dầm biên bằng cờ lê lực. Kiểm tra tình trạng bề mặt tiếp xúc của ray điện an toàn, thay thế chổi quét điện nếu đã mòn hết lớp than đồng.

• Bảo trì 6 tháng/lần: Thay dầu hộp số giảm tốc pa lăng và động cơ di chuyển. Đo kiểm tra lại độ vồng của dầm chính bằng máy thủy bình để đảm bảo kết cấu chưa bị mỏi hay biến dạng dẻo.

VNID – Cung cấp cầu trục dầm đơn khẩu độ lớn LDA đạt chất lượng kiểm định an toàn & vận hành tuyệt đối

6 Kết luận + Giới thiệu dịch vụ thiết kế, chế tạo cầu trục trọn gói của VNID

6.1 Tóm tắt giá trị

Cầu trục một dầm khẩu độ lớn kiểu LDA không đơn thuần là một thiết bị nâng hạ phổ thông, mà nó đại diện cho một giải pháp kỹ thuật có tính toán tối ưu, giao thoa giữa hiệu năng cơ khí và tính kinh tế xây dựng. Việc áp dụng dòng dầm đơn ở những nhịp xưởng rộng lớn đòi hỏi năng lực thiết kế kết cấu thép đỉnh cao cùng quy trình kiểm soát chất lượng chế tạo nghiêm ngặt nhằm triệt tiêu các rủi ro về rung võng và xoắn vặn kết cấu. Đầu tư đúng phân khúc, lựa chọn đúng thông số kỹ thuật ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí hạ tầng và vận hành bền bỉ suốt hàng thập kỷ.

6.2 VNID.VN – Đơn vị tiên phong cung cấp thiết bị nâng hạ công nghiệp chuyên sâu

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp nâng hạ toàn diện cho nhà xưởng nhịp rộng, VNID (Công ty Cổ phần Thương mại và Kỹ thuật Công nghiệp Việt Nam) chính là đối tác công nghệ đáng tin cậy. Chúng tôi không bán những cấu kiện có sẵn, chúng tôi cung cấp giải pháp kỹ thuật được "đo ni đóng giày" cho từng mặt bằng xưởng cụ thể.

Các hạng mục năng lực cốt lõi của VNID bao gồm:

• Tư vấn & Thiết kế kỹ thuật: Tính toán kết cấu tối ưu bằng phần mềm chuyên dụng (SAP2000, Ansys), xuất bản vẽ chế tạo cầu trục, cổng trục đạt tiêu chuẩn TCVN 4244-2005.

• Chế tạo & Cung cấp trọn gói: Trực tiếp gia công kết cấu thép dầm hộp, dầm biên tại nhà xưởng hiện đại. Phân phối chính hãng các dòng pa lăng điện xích, pa lăng cáp từ các thương hiệu hàng đầu thế giới (KG Cranes, Sungdo, Hitachi, nội địa Trung cao cấp).

• Vật tư & Phụ kiện chuyên ngành: Phân phối hệ thống ray điện an toàn (3P, 4P, 6P), hệ máng C, tủ điện biến tần tích hợp khởi động mềm chống rung lắc.

• Dịch vụ kỹ thuật thực chiến: Thi công lắp đặt trọn gói tại công trình, bảo trì bảo dưỡng định kỳ, sửa chữa khẩn cấp 24/7, cải tạo nâng cấp tải trọng và kiểm định an toàn thiết bị nâng hạ.

VNID – Tiên phong nâng cấp công nghệ và cải tiến thiết bị nâng hiện đại, nâng cao giá trị sản xuất cho doanh nghiệp

LIÊN HỆ NGAY VỚI KỸ SƯ VNID ĐỂ NHẬN PHƯƠNG ÁN KHẢO SÁT & BÁO GIÁ TỐI ƯU NHẤT:

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





GỢI Ý HỆ THỐNG INTERNAL LINK (LIÊN KẾT NỘI BỘ) CHO VNID.VN

Để tối ưu hóa cấu trúc SILO và dòng chảy dòng điện SEO cho website VNID.VN, các từ khóa trong bài viết nên được gắn link tới các danh mục sản phẩm/dịch vụ tương ứng:

1. Từ khóa cầu trục một dầm hoặc cầu trục dầm đơn -> Link về trang danh mục sản phẩm: [https://vnid.vn/cau-truc-dam-don/](https://vnid.vn/cau-truc-dam-don/)

2. Từ khóa cầu trục hai dầm hoặc cầu trục dầm đôi -> Link về trang danh mục: [https://vnid.vn/cau-truc-dam-doi/](https://vnid.vn/cau-truc-dam-doi/)

3. Từ khóa pa lăng điện -> Link về danh mục thiết bị lõi: [https://vnid.vn/pa-lang-dien/](https://vnid.vn/pa-lang-dien/)

4. Từ khóa ray điện an toàn -> Link về danh mục phụ kiện: [https://vnid.vn/ray-dien-an-toan/](https://vnid.vn/ray-dien-an-toan/)

5. Từ khóa sửa chữa thiết bị nâng hạ hoặc bảo trì bảo dưỡng -> Link về trang dịch vụ kỹ thuật: [https://vnid.vn/dich-vu-ky-thuat/](https://vnid.vn/dich-vu-ky-thuat/)

GỢI Ý HỆ THỐNG CÂU HỎI THƯỜNG GẶP (FAQ SCHEMA STRUCTURE)

Câu 1: Khẩu độ của cầu trục một dầm LDA tối đa làm được bao nhiêu mét?

Trả lời: Về mặt lý thuyết kỹ thuật, cầu trục một dầm kiểu LDA có thể làm khẩu độ lên tới 30m - 32m. Tuy nhiên, dải khẩu độ kinh tế và tối ưu nhất cho dầm đơn là dưới 25m. Khi vượt quá 25m, chi phí để gia cố chống vặn và chống võng cho một dầm đơn bắt đầu tăng cao, lúc này các kỹ sư VNID sẽ cần tính toán so sánh chi phí với phương án dầm đôi để tư vấn giải pháp tốt nhất cho khách hàng.

Câu 2: Tại sao khi chạy dọc nhà xưởng, cầu trục khẩu độ lớn kiểu LDA thường bị rung đầu dầm?

Trả lời: Hiện tượng này phần lớn do hệ thống điều khiển di chuyển dọc chưa được tích hợp biến tần khởi động mềm dẫn đến motor hai đầu dầm biên bị giật đột ngột khi đóng cắt điện. Do khẩu độ quá dài, quán tính ở giữa dầm lớn sẽ tạo ra độ trễ động học gây hiện tượng lắc dầm. Việc lắp thêm biến tần điều khiển tốc độ vô cấp cho cơ cấu di chuyển dọc sẽ giải quyết triệt để vấn đề này.

Câu 3: Tôi muốn nâng hàng 10 tấn, nhịp nhà xưởng 24m thì nên dùng cầu trục một dầm hay hai dầm?

Trả lời: Ở thông số này (10 tấn, khẩu độ 24m), cả hai phương án đều khả thi về mặt kỹ thuật.

• Nếu nhà xưởng của bạn có cao độ đỉnh mái thoải mái và bạn muốn tối ưu chi phí đầu tư thấp nhất, hãy chọn cầu trục một dầm khẩu độ lớn.

• Nếu bạn cần tối ưu chiều cao nâng (muốn móc cẩu kéo lên sát trần nhà xưởng) và tần suất làm việc liên tục, nặng nề, phương án cầu trục dầm đôi (hai dầm) sẽ là sự lựa chọn an toàn và ổn định lâu dài hơn.

Câu 4: Thời gian chế tạo và lắp đặt hoàn thiện một bộ cầu trục LDA khẩu độ lớn mất bao lâu?

Trả lời: Tại VNID, tổng tiến độ triển khai từ khứ duyệt bản vẽ thiết kế kỹ thuật, gia công tổ hợp kết cấu thép tại xưởng, vận chuyển đến công trình, lắp đặt cơ điện và kiểm định bàn giao đưa vào sử dụng thường dao động từ 20 đến 30 ngày tùy thuộc vào độ phức tạp của mặt bằng nhà xưởng.







---
