Thông tin chi tiết Cầu trục hai dầm chuyên dụng bốc xếp QD
Cầu Trục Hai Dầm Chuyên Dụng Bốc Xếp QD: Giải Pháp Nâng Hạ Tải Trọng Lớn Cho Nhà Xưởng Công Nghiệp
Trong kỷ nguyên công nghiệp hóa hiện đại, việc tối ưu hóa chuỗi cung ứng nội bộ và nâng cao năng suất bốc xếp tại các nhà xưởng là bài toán sống còn của doanh nghiệp. Đối với các ngành công nghiệp nặng như luyện kim, bê tông đúc sẵn hay chế tạo kết cấu thép, các thiết bị nâng hạ thông thường khó lòng đáp ứng được cường độ làm việc liên tục và tải trọng cực lớn. Đó là lý do cầu trục hai dầm (hay còn gọi là cầu trục dầm đôi) trở thành xương sống trong hệ thống logistic nhà xưởng.
Tại Việt Nam, khi nhắc đến phân khúc thiết bị nâng hạ tải nặng vận hành bền bỉ, dòng cầu trục hai dầm QD luôn là một trong những cái tên được giới kỹ thuật ưu tiên lựa chọn. Không chỉ dừng lại ở một mã hiệu model, dòng thiết bị này đại diện cho một giải pháp thiết kế tiêu chuẩn, có tính tùy biến cao và khả năng tích hợp linh hoạt với nhiều loại cơ cấu mang tải chuyên dụng. Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật thực tế để giúp doanh nghiệp có cái nhìn toàn diện trước khi đầu tư.
1. Giới thiệu tổng quan về cầu trục hai dầm chuyên dụng bốc xếp QD
1.1 Cầu trục hai dầm là gì?
Cầu trục hai dầm chuyên bốc xếp QD – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc
Cầu trục hai dầm (Double girder overhead crane) là thiết bị nâng hạ trần nhà xưởng, cấu tạo bởi hai dầm chính đặt song song với nhau, liên kết vuông góc với dầm biên (dầm đầu) ở cả hai đầu. Khác với kết cấu dầm đơn (xe con hoăc palang treo dưới cánh dầm), hệ thống xe con (trolley) hoặc palang của cầu trục dầm đôi sẽ chạy trên ray đặt ở đỉnh của hai dầm chính.
Thiết kế hình hộp hoặc dầm chữ I tổ hợp này mang lại độ cứng vững cơ học vượt trội, khả năng phân bổ module ứng suất tối ưu, từ đó cho phép thiết bị hoạt động ổn định ở những dải khẩu độ và tải trọng mà cầu trục dầm đơn không thể can thiệp.
1.2 Vì sao dòng cầu trục hai dầm được dùng trong nâng hạ tải lớn?
Khi tải trọng nâng vượt quá 10 tấn và khẩu độ nhà xưởng mở rộng trên 20 mét, lực mô-men uốn và hiện tượng xoắn dầm chính tăng lên theo cấp số nhân. Cầu trục dầm đôi giải quyết triệt để bài toán này nhờ vào:
-
Tính ổn định động học: Trọng tâm của xe con và hàng hóa tải sản phẩm nằm giữa hai dầm chính, triệt tiêu đáng kể lực lắc ngang khi khởi động hoặc phanh cơ cấu di chuyển.
-
Khả năng chịu tải vượt trội: Hệ thống dầm đôi chia sẻ đều lực phân bố, cho phép chế tạo các hệ thống cầu trục tải trọng lớn lên đến hàng trăm tấn mà vẫn đảm bảo hệ số an toàn (K \ge 1.25 theo tiêu chuẩn TCVN).
-
Tối ưu hóa không gian đỉnh: Do xe con chạy trên lưng dầm, móc móc treo có thể rút ngược lên giữa hai dầm, giúp tận dụng tối đa khoảng không tiếp cận sát trần nhà xưởng.
1.3 Model QD là gì trong ngành cầu trục?
Trong ký hiệu kỹ thuật quốc tế và tiêu chuẩn chế tạo máy nâng hạ, QD là mã hiệu phân loại cho dòng cầu trục hai dầm tiêu chuẩn sử dụng xe con (trolley) tích hợp cơ cấu nâng tời kéo mở (open winch).
Tại thị trường Việt Nam, khi nhắc đến cầu trục hai dầm QD, các kỹ sư thường hiểu đây là dòng cầu trục bốc xếp hạng nặng, vận hành bằng hệ thống điều khiển biến tần toàn diện, có chế độ làm việc từ trung bình đến rất nặng. Nó không đại diện cho riêng một nhà sản xuất nào, mà là một quy chuẩn thiết kế toàn cầu về dòng thiết bị nâng hạ tải nặng hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
2. Cấu tạo cơ bản của cầu trục hai dầm
Các bộ phận cấu tạo cơ bản cầu trục 2 dầm bốc xếp
Để một hệ thống cầu trục nâng hạ công nghiệp vận hành trơn tru với chu kỳ tải cao, kết cấu của nó là sự phối hợp chặt chẽ giữa cơ khí chính xác và hệ thống điều khiển động lực.
2.1 Dầm chính và kết cấu thép chịu lực
Dầm chính của cầu trục dầm đôi thường được chế tạo dưới dạng dầm hộp tổ hợp từ thép tấm (Q235B hoặc Q345B) được hàn tự động bằng công nghệ hàn dưới lớp thuốc (SAW). Bên trong dầm hộp được bố trí các vách ngăn dọc và vách ngăn ngang (stiffeners) một cách khoa học nhằm chống mất ổn định cục bộ và tăng độ cứng chống xoắn. Trên đỉnh dầm chính được hàn trực tiếp hệ thống ray chạy xe con (thường là ray vuông hoặc ray chuyên dụng QU70, QU80).
2.2 Xe con, palang và cơ cấu nâng hạ
Đối với dòng QD, cơ cấu nâng hạ không sử dụng các block palang tiêu chuẩn đóng gói sẵn mà sử dụng xe con cầu trục dạng tời kéo mở (open winch assembly). Hệ thống này bao gồm:
-
Động cơ rotor dây cuốn hoặc động cơ biến tần chuyên dụng cho nâng hạ.
-
Hộp giảm tốc tải nặng hành tinh hoặc bánh răng trục thẳng song song.
-
Tang cuốn cáp được cắt rãnh kỹ thuật chính xác, kết hợp hướng dẫn cáp (rope guide) chống chồng cáp.
-
Phanh thủy lực (phanh thủy lực đẩy electro-hydraulic drum brake) đảm bảo an toàn tuyệt đối khi giữ tải.
2.3 Hệ thống di chuyển cầu trục và cấp điện
-
Cơ cấu di chuyển cầu trục: Hệ thống cầu trục chạy trên ray dọc nhà xưởng thông qua các bánh xe đúc bằng thép hợp kim đúc (45Mn hoặc 65Mn) đã qua tôi cao tần đạt độ cứng bề mặt 300-380 HB. Hệ thống được truyền động độc lập ở hai đầu dầm biên (kiểu truyền động động cơ - hộp giảm tốc trục treo).
-
Hệ thống cấp điện:
-
Cấp điện cho xe con: Sử dụng hệ thống máng C, con lăn treo cáp dẹt (Festoon system) đảm bảo không rối cáp khi xe con dịch chuyển ngang.
-
Cấp điện cho toàn bộ cầu trục: Hệ thống ray điện an toàn dạng rãnh hở (3P, 4P hoặc 6P) chạy dọc chiều dài nhà xưởng.
-
2.4 Móc treo, mâm từ và thiết bị mang tải chuyên dụng
Điểm làm nên giá trị "chuyên dụng bốc xếp" của dòng cầu trục này là khả năng linh hoạt thay đổi cơ cấu mang tải ở đầu móc:
-
Móc treo tiêu chuẩn (Hook): Sử dụng cho các kiện hàng có điểm móc cố định, thùng hàng, máy móc.
-
Mâm từ công nghiệp (Electromagnet): Ứng dụng trong cầu trục dùng mâm từ để hút, bốc xếp thép tấm, thép phế liệu, thép cây mà không cần nhân công chằng buộc cáp.
-
Gầu ngoạm (Grab): Dành cho bốc xếp vật liệu rời như than, cát, clinker trong nhà máy xi măng, nhiệt điện.
Tìm kiếm thường xuyên: Có Nên Mua Cầu Trục Cũ Đã Qua Sử Dụng?
3. Thông số kỹ thuật tiêu chuẩn của cầu trục hai dầm QD
Khi lập phương án đầu tư hoặc thiết kế layout nhà xưởng, việc nắm rõ các giới hạn biên thông số kỹ thuật là điều kiện tiên quyết để đảm bảo thiết bị hoạt động đúng tải và không gây xung đột kiến trúc.
3.1 Bảng thông số kỹ thuật tiêu chuẩn
Dưới đây là bảng thông số kỹ thuật tổng hợp cấu thành nên một hệ thống cầu trục hai dầm tiêu chuẩn được tối ưu hóa dựa trên năng lực chế tạo thực tế tại VNID phối hợp cùng các nhà cung cấp linh kiện hàng đầu:
|
Hạng mục |
Thông số kỹ thuật chi tiết |
|---|---|
|
Dòng sản phẩm |
BC Hàn Quốc; BC Việt Nam; QD Trung Quốc |
|
Kiểu loại |
Cầu trục hai dầm (Dầm đôi) |
|
Xuất xứ linh kiện |
KG Crant / Bando (Hàn Quốc); VNID (Việt Nam); Zk Crane (Trung Quốc) |
|
Tải trọng nâng tiêu chuẩn (Q) |
5 tấn – 450 tấn |
|
Khẩu độ cầu trục (S) |
6 mét – 40 mét |
|
Chiều cao nâng hạ (H) |
5 mét – 60 mét |
|
Tốc độ nâng hạ |
2.0 – 12.5 m/phút (Tích hợp biến tần dual-speed) |
|
Tốc độ dịch chuyển xe con |
10 – 40 m/phút (Điều khiển biến tần Yaskawa/Schneider) |
|
Tốc độ dịch chuyển cầu trục |
15 – 60 m/phút (Khởi động mềm, giảm chấn thủy lực) |
|
Chế độ làm việc (Duty Group) |
ISO A3 – A7 (Tương đương FEM 1Am - 4M) |
|
Nguồn điện động lực |
3 Pha – 380V – 50Hz |
|
Hệ thống điều khiển |
Cabin điều khiển / Tay bấm không dây (Remote) / Tay bấm có dây |
3.2 Ý nghĩa từng thông số khi lựa chọn thiết bị
-
Khẩu độ (L): Khoảng cách tâm - tâm giữa hai đường ray chạy của cầu trục. Thông số này quyết định trực tiếp đến việc tính toán độ võng cho phép (f L/1000) của dầm chính khi chịu tải max.
-
Chế độ làm việc (ISO A3 - A7): Đây là thông số cực kỳ quan trọng mà nhiều doanh nghiệp thường bỏ qua. Chế độ làm việc xác định chu kỳ hoạt động và phổ tải của cầu trục. Một con cầu trục nhà xưởng chạy 4 tiếng/ngày chỉ cần chuẩn A3-A4, nhưng nếu đặt trong cầu trục nhà máy thép chạy 24/7 thì bắt buộc phải thiết kế theo chuẩn A6-A7 để tránh hiện tượng mỏi kim loại (fatigue failure) gây nứt gãy mối hàn.
3.3 Tùy biến theo yêu cầu nhà xưởng
Không có một cấu hình cầu trục cố định cho mọi nhà xưởng. Tại VNID, các kỹ sư sẽ khảo sát hiện trạng móng, cột nhà xưởng và quy trình công nghệ để đưa ra phương án tùy biến:
-
Gia cố dầm vai treo ray nếu cột thép chịu lực yếu.
-
Tích hợp hệ thống cân điện tử hiển thị LED trực tiếp trên dầm để kiểm soát khối lượng bốc xếp.
-
Lắp đặt hệ thống cảm biến chống va chạm (Anti-collision sensor) nếu trên cùng một đường ray có nhiều cầu trục cùng hoạt động.
4. Đặc điểm vận hành và ưu điểm của cầu trục hai dầm
VNID – Cung cấp các thiết bị cầu trục bốc xếp tải trọng lớn cho các doanh nghiệp, nhà máy tại Việt Nam
4.1 Khả năng nâng tải lớn và làm việc tốc độ cao
Khác với dòng dầm đơn bị giới hạn về tốc độ do kết cấu dễ bị rung lắc, hệ thống cầu trục công nghiệp hai dầm QD hoạt động trên hệ dầm đỡ vững chắc, cho phép nâng hạ các khối tải trọng nặng từ vài chục đến hàng trăm tấn một cách dứt khoát. Việc đồng bộ hóa biến tần cho tất cả các cơ cấu di chuyển giúp thiết bị có thể tăng tốc lên đến 60 m/phút mà không gây ra hiện tượng giật tải, rút ngắn tối đa thời gian một chu kỳ bốc xếp (cycle time).
4.2 Tối ưu chiều cao nâng và không gian làm việc
Nhờ đặc tính kỹ thuật xe con ngồi trên đỉnh dầm, khoảng cách từ mặt sàn nhà xưởng đến điểm cao nhất của móc cẩu được mở rộng tối đa. Trong các nhà xưởng giới hạn về chiều cao lợp mái, việc ứng dụng cầu trục dầm đôi giúp doanh nghiệp tiết kiệm được chi phí xây dựng cột nhà xưởng cao hơn mà vẫn đạt được chiều cao nâng mong muốn.
Góc nhìn kỹ thuật: Khi so sánh cùng một chiều cao nâng, sử dụng cầu trục dầm đôi cho phép cao trình đỉnh ray thấp hơn từ 500mm đến 1200mm so với việc dùng palang dầm đơn có cùng tải trọng, giảm đáng kể chi phí đầu tư kết cấu thép xây dựng ban đầu cho toàn bộ hệ khung nhà xưởng.
4.3 Độ ổn định, độ bền và khả năng làm việc liên tục
Hệ thống cầu trục này được thiết kế để chịu đựng các điều kiện khắc nghiệt:
-
Môi trường vận hành: Hoạt động ổn định trong dải nhiệt độ từ 10°C đến 50°C.
-
Khả năng làm việc liên tục: Đạt chế độ làm việc từ A5 đến A8, đáp ứng mật độ bốc xếp liên tục không ngừng nghỉ tại các cảng nội địa, kho bãi thép thành phẩm.
-
Hệ thống an toàn chủ động: Tích hợp công tắc hành trình giới hạn nâng hạ, giới hạn di chuyển ngang/dọc, bộ bảo vệ quá tải kỹ thuật số và hệ thống phanh thủy lực phản ứng nhanh dưới 0.5 giây.
4.4 Linh hoạt với nhiều cơ cấu mang tải
Không chỉ bó hẹp ở việc nâng hạ bằng móc thông thường, thiết bị có thể tích hợp mâm từ, gầu ngoạm thủy lực hoặc bộ kẹp cuộn thép chuyên dụng (C-hook). Hệ thống cấp điện luồn trong máng C cho phép truyền dẫn tín hiệu điều khiển từ cabin đến các thiết bị phụ trợ này một cách chính xác tuyệt đối.
5. Ứng dụng thực tế của cầu trục hai dầm trong công nghiệp

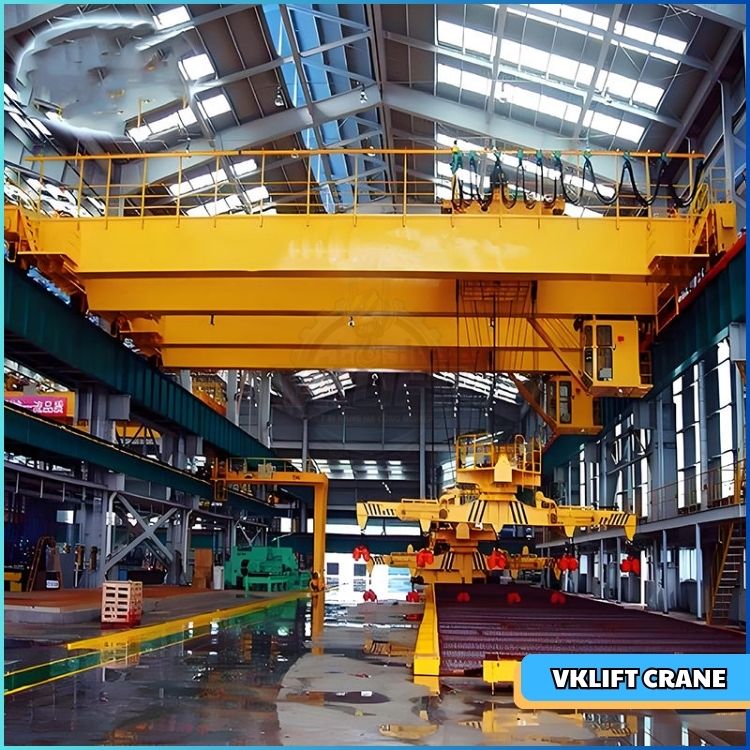

Cầu trục 2 dầm bốc xếp tại nhà máy Thép tại Quảng Ninh - VNID
Một thiết bị nâng hạ chỉ thực sự phát huy giá trị khi nó được đặt đúng môi trường và tối ưu hóa cho quy trình sản xuất tại đó.
5.1 Nhà máy cán thép, luyện thép
Đây là môi trường thử thách khốc liệt nhất đối với cầu trục nhà máy thép. Cầu trục hai dầm tại đây thường xuyên phải nâng hạ các thùng nước thép lỏng ở nhiệt độ cao, hoặc dùng cầu trục dùng mâm từ bốc xếp các bó thép cây, cuộn thép thành phẩm nặng hàng chục tấn. Thiết bị tại phân khúc này luôn đòi hỏi cấp cách điện motor cao (Lớp H), cabin có điều hòa chống nóng và hệ thống bảo vệ nhiệt cho dầm chính.
5.2 Nhà máy đóng tàu
Tại các phân xưởng tổng đoạn đóng tàu, cầu trục dầm đôi đảm nhận nhiệm vụ lật chuyển, gá ráp các cấu kiện vỏ tàu có kích thước cồng kềnh. Khẩu độ lớn (lên tới 40m) và khả năng điều khiển nhích tải từng milimét (inching speed) nhờ biến tần là yếu tố then chốt giúp các thợ hàn gá đặt chính xác các tấm mạn tàu.
5.3 Nhà xưởng kết cấu thép
Trong quy trình sản xuất khung nhà thép tiền chế, cầu trục tham gia vào công đoạn cấp phôi thép tấm vào máy cắt CNC, nhấc các dầm chữ I sau khi hàn tổ hợp ra khu vực phun bi và sơn hoàn thiện. Tần suất làm việc ở đây rất cao, đòi hỏi thiết bị có độ linh hoạt lớn để di chuyển liên tục giữa các trạm chức năng.
5.4 Nhà máy bê tông đúc sẵn và kho thành phẩm
Các cấu kiện bê tông như cọc ly tâm, dầm cầu chữ I, tấm sàn panel có khối lượng cực lớn và rất dễ sứt mẻ nếu bị va đập khi nâng hạ. Cầu trục bốc xếp hai dầm với cơ cấu dầm rải (lifting beam) kết hợp nhiều điểm treo giúp phân phối đều lực nâng, đảm bảo các cấu kiện bê tông được nhấc lên theo phương thẳng đứng hoàn hảo, bảo vệ nguyên vẹn chất lượng bề mặt sản phẩm.
6. Kinh nghiệm lựa chọn cầu trục hai dầm phù hợp
VNID – Với hơn 15 năm kinh nghiệm và gần 1.000 dự án cầu trục cổng trục lớn nhỏ trên toàn quốc
Việc đầu tư một hệ thống cầu trục hai dầm đòi hỏi ngân sách lớn và có tuổi thọ khai thác lên đến 15-20 năm. Do đó, doanh nghiệp cần tính toán kỹ lưỡng dựa trên các tiêu chí cốt lõi sau:
6.1 Chọn theo tải trọng và khẩu độ
Doanh nghiệp cần xác định rõ: Tải trọng nâng thường xuyên là bao nhiêu và tải trọng lớn nhất phát sinh (tải đỉnh) là bao nhiêu? Không nên chọn tải trọng vừa khít với nhu cầu hiện tại. Hãy tính đến biên độ dự phòng phát triển sản xuất khoảng 15-20%. Ví dụ, nếu mã hàng lớn nhất nặng 12 tấn, hãy ưu tiên lựa chọn cầu trục dầm đôi 15 tấn để thiết bị luôn vận hành trong dải tải an toàn, bền bỉ nhất.
Về khẩu độ, cần phối hợp chặt chẽ giữa đơn vị thiết kế cầu trục và đơn vị xây dựng nhà xưởng ngay từ khâu làm móng để thống nhất kích thước tâm ray chạy, tránh hiện tượng sai lệch hình học khi lắp đặt đường ray chạy dọc.
6.2 Chọn theo chế độ làm việc
Hãy thống kê tần suất nâng hạ trong một ca làm việc:
-
Nếu cầu trục chỉ dùng để bảo trì máy móc, bốc xếp hàng kho bãi tần suất thấp: Chọn chế độ làm việc A3 - A4.
-
Nếu phục vụ dây chuyền sản xuất liên tục 2-3 ca/ngày (như nhà máy bê tông, gạch, chế tạo cơ khí): Bắt buộc phải chọn A5 - A6.
-
Nếu dùng trong môi trường luyện kim, bốc xếp cảng biển liên tục cường độ cực cao: Chọn A7 - A8.
Cảnh báo từ chuyên gia: Chọn sai chế độ làm việc (ép cầu trục nhóm A3 chạy theo chế độ A6) sẽ dẫn đến tình trạng động cơ liên tục quá nhiệt, cháy cuộn hút phanh và nguy hiểm hơn là làm biến dạng, nứt mỏi kết cấu thép chỉ sau 1-2 năm vận hành.
6.3 Chọn theo môi trường sử dụng
Môi trường có độ ẩm cao, nhiều bụi mịn (nhà máy xi măng), hay có hơi hóa chất ăn mòn (nhà máy mạ kẽm) đòi hỏi cấu hình thiết bị đặc biệt:
-
Cấp bảo vệ động cơ phải đạt IP55 hoặc IP65 thay vì IP54 tiêu chuẩn.
-
Hệ thống tủ điện phải là tủ kín, sơn tĩnh điện ngoài trời hoặc làm bằng inox 304, có quạt lọc bụi cưỡng bức.
-
Kết cấu thép dầm chính phải được phun bi đạt chuẩn Sa 2.5 và sơn phủ epoxy chịu hóa chất dày tối thiểu 120-150 microns.
6.4 Lựa chọn đơn vị thiết kế, chế tạo, lắp đặt uy tín
Một hệ thống cầu trục tốt không chỉ đến từ những linh kiện palang hay motor nhập khẩu đắt tiền, nó phụ thuộc 70% vào năng lực thiết kế kết cấu thép và chất lượng đường hàn của đơn vị chế tạo trong nước.
VNID.VN tự hào là đơn vị top đầu tại Việt Nam chuyên sâu trong lĩnh vực thiết kế, chế tạo và lắp đặt trọn gói hệ thống cầu trục, cổng trục công nghiệp. Với nhà xưởng quy mô, trang bị máy cắt plasma CNC, máy hàn cổng trục tự động hiện đại cùng đội ngũ kỹ sư kết cấu giàu kinh nghiệm, VNID cam kết:
-
Thiết kế tối ưu theo tiêu chuẩn TCVN 4244-2005 nâng cao hiệu suất, tiết kiệm chi phí vật liệu.
-
Linh kiện thiết bị chính (palang, motor, hệ điện) nhập khẩu chính ngạch 100% từ các thương hiệu toàn cầu: KG Crane, Bando (Hàn Quốc), Zk Crane (Trung Quốc)... đầy đủ CO/CQ.
-
Dịch vụ thử tải, kiểm định an toàn trọn gói và chế độ bảo trì định kỳ nghiêm ngặt, hỗ trợ kỹ thuật 24/7 nhằm đảm bảo dây chuyền sản xuất của khách hàng luôn thông suốt.
Kết luận
Cầu trục hai dầm chuyên dụng bốc xếp QD là một giải pháp đầu tư mang tính chiến lược cho các doanh nghiệp hướng tới tối ưu hóa năng suất và đảm bảo an toàn tuyệt đối trong vận tải nội bộ nhà xưởng. Việc hiểu rõ cấu tạo, thông số và các tiêu chí lựa chọn kỹ thuật sẽ giúp doanh nghiệp tránh được các bẫy giảm giá thành bằng cách bớt xén vật liệu hay hạ thấp chế độ làm việc của thiết bị.
Doanh nghiệp của bạn đang cần tối ưu phương án nâng hạ cho nhà xưởng mới? Hoặc muốn cải tạo, nâng cấp hệ thống bốc xếp hiện tại để tăng sản lượng?
Đừng ngần ngại liên hệ ngay với đội ngũ chuyên gia kỹ thuật của VNID để nhận khảo sát hiện trạng miễn phí và giải pháp thiết kế tối ưu chi phí nhất.
