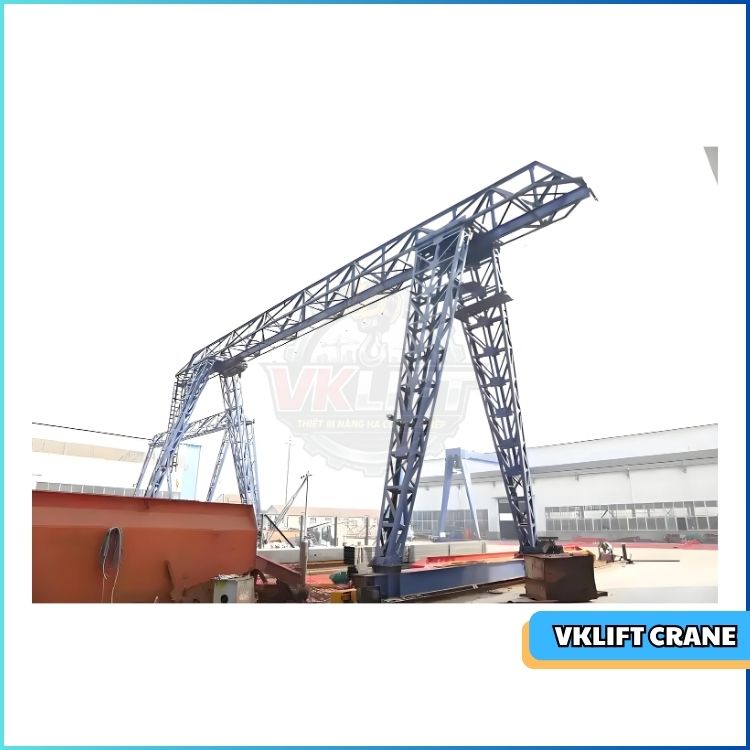

Cổng trục dạng dàn công xôn một đầu

Dòng sản phẩm	QTC Hàn Quốc; TC Việt Nam; MH Trung Quốc.
Kiểu loại	Cổng trục 1 dầm
Xuất xứ	BanDo hoist, KukDong - Hàn Quốc; VNID - Việt Nam; Zk Crane - Trung Quốc.
Tải trọng	0,5 - 30 Tấn.
Khẩu độ	30 - 60 mét.
Chiều cao nâng	5 - 40 mét.
Chế độ làm việc	ISO A3 - A7.
Nguồn điện làm việc	3Pha – 380V – 50Hz.

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Cổng trục dạng dàn công xôn một đầu

Cổng trục dạng dàn công xôn một đầu – Giải pháp mở rộng phạm vi nâng hạ cho công trình khẩu độ lớn

Trong nhiều dự án công nghiệp như nhà máy kết cấu thép, bãi tập kết vật liệu, công trình thủy điện hay khu vực bốc xếp ngoài trời, không gian làm việc thường không chỉ giới hạn trong phạm vi giữa hai ray di chuyển. Doanh nghiệp cần một thiết bị có khả năng đưa móc cẩu vượt ra ngoài chân cổng, giúp tiếp cận xe vận chuyển, khu vực tập kết hoặc vị trí lắp ráp mà không phải mở rộng toàn bộ hệ thống đường ray.

Cầu trục dầm công xôn một đầu đạt chuẩn chất lượng - VNID

Đó cũng là lý do cổng trục dạng dàn công xôn một đầu trở thành giải pháp được nhiều doanh nghiệp lựa chọn. Bằng việc kết hợp kết cấu dàn có trọng lượng nhẹ với phần công xôn mở rộng ở một đầu dầm chính, thiết bị không chỉ tối ưu phạm vi làm việc mà còn giúp giảm tải trọng bản thân, phù hợp với các công trình có khẩu độ lớn từ 30 – 60 m và yêu cầu vận hành ổn định trong thời gian dài.

Tại VNID, chúng tôi cung cấp các dòng QTC Hàn Quốc, TC Việt Nam và MH Trung Quốc, được thiết kế theo từng điều kiện làm việc thực tế. Mỗi thiết bị đều được tính toán kỹ lưỡng về kết cấu, tải trọng, chế độ làm việc và môi trường sử dụng nhằm mang đến giải pháp nâng hạ an toàn, hiệu quả và tối ưu chi phí đầu tư cho doanh nghiệp.

Gợi ý Internal Link: Tham khảo bài viết Cổng trục một dầm kết cấu tiêu chuẩn để hiểu thêm về dòng cổng trục phổ biến dành cho các ứng dụng nâng hạ thông thường.

1. Cổng trục dạng dàn công xôn một đầu – Giải pháp mở rộng phạm vi nâng hạ

1.1. Khi nào doanh nghiệp cần sử dụng cổng trục dạng dàn công xôn một đầu?

Kĩ thuật bền vững, lắp đặt nhanh chóng, vận hành dài lâu - VNID

Không phải mọi công trình đều cần đến kết cấu công xôn. Tuy nhiên, với những dự án có yêu cầu mở rộng vùng làm việc về một phía, việc bổ sung phần công xôn trên dầm chính sẽ mang lại nhiều lợi ích hơn so với cổng trục một dầm thông thường.

Doanh nghiệp nên cân nhắc lựa chọn giải pháp này trong các trường hợp như:

Cần nâng hạ hàng hóa ngoài phạm vi hai chân cổng.
Thường xuyên bốc xếp hàng lên xe tải hoặc xe container.
Khu vực tập kết vật liệu nằm lệch so với đường ray di chuyển.
Không thể hoặc không muốn mở rộng hệ thống ray do hạn chế mặt bằng.
Công trình có yêu cầu tăng phạm vi tiếp cận nhưng vẫn đảm bảo kết cấu gọn và kinh tế.

Nhờ phần công xôn một đầu, pa lăng có thể di chuyển ra ngoài chân cổng để thực hiện thao tác nâng hạ tại những vị trí mà cổng trục thông thường khó tiếp cận.

1.2. Đặc điểm nổi bật của kết cấu dàn công xôn

Khác với kết cấu dầm hộp kín, dầm chính dạng dàn được chế tạo từ các thanh thép liên kết theo hệ tam giác, giúp tăng khả năng chịu lực đồng thời giảm đáng kể khối lượng kết cấu.

Khi kết hợp với phần công xôn, hệ thống mang lại nhiều ưu điểm:

Giảm trọng lượng bản thân của dầm chính, đặc biệt ở các khẩu độ lớn.
Tăng phạm vi làm việc mà không cần kéo dài toàn bộ chiều dài ray.
Giảm tải trọng tác dụng lên bánh xe và ray di chuyển.
Thuận lợi cho việc vận chuyển và lắp đặt các kết cấu có kích thước lớn.
Dễ quan sát và kiểm tra trong quá trình bảo trì.

Đây là lý do kết cấu dạng dàn thường được ưu tiên sử dụng trong các công trình ngoài trời hoặc các dự án có khẩu độ lớn, nơi mà việc tối ưu trọng lượng và độ ổn định của kết cấu đóng vai trò rất quan trọng.

1.3. Thông số kỹ thuật cổng trục dạng dàn công xôn một đầu do VNID cung cấp

Để đáp ứng đa dạng nhu cầu sử dụng, VNID cung cấp nhiều cấu hình cổng trục với các thông số kỹ thuật như sau:

Thông số	Giá trị
Dòng sản phẩm	QTC Hàn Quốc; TC Việt Nam; MH Trung Quốc
Kiểu thiết bị	Cổng trục một dầm dạng dàn công xôn một đầu
Xuất xứ	BanDo Hoist, KukDong (Hàn Quốc); VNID (Việt Nam); ZK Crane (Trung Quốc)
Tải trọng nâng	0,5 – 30 tấn
Khẩu độ	30 – 60 m
Chiều cao nâng	5 – 40 m
Chế độ làm việc	ISO A3 – A7
Nguồn điện	3 Pha – 380V – 50Hz

Ngoài các cấu hình tiêu chuẩn, VNID còn nhận thiết kế và chế tạo theo yêu cầu, đáp ứng các tiêu chí riêng của từng công trình như:

Khẩu độ lớn.
Chiều cao nâng đặc biệt.
Môi trường làm việc ngoài trời.
Tần suất vận hành cao.
Yêu cầu tích hợp biến tần hoặc điều khiển từ xa.
Thiết kế đồng bộ với hệ thống đường ray hiện có.

Việc tùy chỉnh ngay từ giai đoạn thiết kế giúp thiết bị hoạt động hiệu quả hơn, đồng thời tối ưu chi phí đầu tư và bảo trì trong dài hạn.

2. Vì sao doanh nghiệp lựa chọn kết cấu dàn kết hợp công xôn?

VNID – Tư duy kỹ thuật, hành động chính xác, tạo dựng giá trị lâu dài.

Trong các dự án có khẩu độ lớn, việc lựa chọn kết cấu dầm chính không chỉ ảnh hưởng đến khả năng chịu tải mà còn quyết định trực tiếp đến chi phí chế tạo, lắp đặt và hiệu quả vận hành. Chính vì vậy, nhiều doanh nghiệp đã ưu tiên lựa chọn kết cấu dàn kết hợp công xôn thay vì sử dụng dầm hộp truyền thống.

2.1. Tối ưu trọng lượng kết cấu khi khẩu độ lớn

Khi khẩu độ tăng lên 40 m, 50 m hoặc 60 m, nếu sử dụng dầm hộp, khối lượng kết cấu thép sẽ tăng đáng kể. Điều này kéo theo nhiều hệ quả:

Tăng tải trọng tác dụng lên bánh xe và đường ray.
Tăng công suất truyền động.
Chi phí chế tạo và vận chuyển cao hơn.
Yêu cầu nền móng có khả năng chịu lực lớn.

Trong khi đó, kết cấu dàn giúp giảm đáng kể trọng lượng bản thân nhưng vẫn đảm bảo độ cứng và khả năng chịu tải theo yêu cầu thiết kế.

2.2. Mở rộng vùng làm việc mà không cần kéo dài đường ray

Đây là lợi ích quan trọng nhất của phần công xôn một đầu.

Thay vì phải xây dựng thêm hệ thống ray hoặc mở rộng toàn bộ kết cấu cổng trục, phần công xôn cho phép:

Đưa móc cẩu vượt ra ngoài chân cổng.
Tiếp cận xe tải đang đỗ bên ngoài đường ray.
Nâng hạ hàng hóa tại khu vực mép bãi.
Hỗ trợ lắp ráp các kết cấu có kích thước lớn.

Giải pháp này vừa giúp tiết kiệm chi phí xây dựng, vừa tận dụng tối đa diện tích hiện có của công trình.

2.3. Phù hợp với môi trường làm việc ngoài trời

Các bãi tập kết thép, bê tông hoặc vật liệu xây dựng thường có diện tích rộng và chịu tác động trực tiếp từ thời tiết.

Nhờ kết cấu dàn có khả năng giảm tải trọng gió, kết hợp với các giải pháp bảo vệ như:

Sơn chống ăn mòn nhiều lớp.
Thiết bị chống gió.
Hệ thống chống va chạm.
Tủ điện có cấp bảo vệ phù hợp.

Cổng trục dạng dàn công xôn vẫn có thể vận hành ổn định trong nhiều điều kiện môi trường khác nhau.

2.4. Tối ưu chi phí đầu tư dài hạn

Mặc dù chi phí đầu tư ban đầu phụ thuộc vào tải trọng và khẩu độ, nhưng xét trên toàn bộ vòng đời sử dụng, kết cấu dàn công xôn mang lại nhiều lợi ích kinh tế:

Giảm khối lượng thép sử dụng ở các khẩu độ lớn.
Tiết kiệm chi phí nền móng và kết cấu phụ trợ.
Giảm chi phí vận chuyển và lắp dựng.
Hạn chế phát sinh khi mở rộng vùng làm việc.
Dễ bảo trì và thay thế từng cụm kết cấu khi cần thiết.

Đây là một trong những lý do khiến dòng cổng trục này được nhiều doanh nghiệp trong ngành thép, cơ khí và hạ tầng lựa chọn cho các dự án dài hạn.

Gợi ý Internal Link: Đọc thêm bài viết Tiêu chuẩn thép sử dụng trong chế tạo dầm cầu trục để hiểu rõ hơn về các yêu cầu kỹ thuật đối với kết cấu chịu lực của thiết bị nâng hạ.

3. Những ưu điểm nổi bật của cổng trục dạng dàn công xôn một đầu

VNID – Từ bản vẽ kỹ thuật đến công trình thực tế, luôn đặt chất lượng làm nền tảng.

Không chỉ là sự kết hợp giữa kết cấu dàn và phần công xôn, dòng cổng trục này còn được đánh giá cao nhờ khả năng đáp ứng linh hoạt các yêu cầu nâng hạ trong những công trình có mặt bằng và điều kiện vận hành đặc thù.

Mở rộng phạm vi nâng hạ hiệu quả

Phần công xôn giúp pa lăng tiếp cận các vị trí nằm ngoài khoảng cách giữa hai chân cổng, từ đó tăng tính linh hoạt trong quá trình bốc xếp và lắp ráp.

Giảm chi phí đầu tư hạ tầng

Do không cần mở rộng toàn bộ hệ thống ray, doanh nghiệp có thể tiết kiệm đáng kể chi phí xây dựng và cải tạo mặt bằng.

Phù hợp với khẩu độ lớn

Kết cấu dàn giúp giảm trọng lượng bản thân của dầm chính, là lựa chọn hiệu quả cho các công trình có khẩu độ từ 30 – 60 m.

Dễ dàng kết hợp với nhiều thiết bị nâng

Cổng trục sử dụng pa lăng điện chạy trên ray I đặt dưới dầm chính, cho phép lựa chọn nhiều thương hiệu và cấu hình khác nhau tùy theo tải trọng, tốc độ nâng và chế độ làm việc.

Vận hành ổn định, bảo trì thuận tiện

Thiết bị được thiết kế theo tiêu chuẩn kỹ thuật, các cụm chi tiết bố trí hợp lý, giúp việc kiểm tra, bảo dưỡng và thay thế linh kiện diễn ra nhanh chóng, góp phần giảm thời gian dừng máy và duy trì hiệu suất vận hành.

4. Ứng dụng thực tế của cổng trục dạng dàn công xôn một đầu

VNID – Chọn đúng thiết bị, chuẩn từng tiêu chuẩn, bền vững từng công trình.

Không phải mọi công trình đều cần đến kết cấu công xôn, nhưng với những dự án có khẩu độ lớn, mặt bằng rộng hoặc yêu cầu nâng hạ vượt ra ngoài phạm vi đường ray, đây là một trong những giải pháp mang lại hiệu quả rõ rệt cả về kỹ thuật lẫn chi phí đầu tư.

Nhờ khả năng mở rộng vùng làm việc, giảm khối lượng kết cấu và vận hành ổn định ngoài trời, cổng trục dạng dàn công xôn một đầu được ứng dụng trong nhiều lĩnh vực công nghiệp.

4.1. Bãi tập kết thép và kết cấu thép

Các doanh nghiệp sản xuất kết cấu thép thường phải nâng hạ các cấu kiện có chiều dài lớn như dầm thép, cột thép, ống thép hoặc khung nhà tiền chế.

Trong trường hợp này, phần công xôn giúp:

Tiếp cận xe vận chuyển đang đỗ bên ngoài đường ray.
Thuận tiện bốc dỡ các cấu kiện có chiều dài lớn.
Giảm số lần di chuyển hàng hóa.
Hạn chế va chạm trong quá trình nâng hạ.

Đồng thời, kết cấu dàn giúp giảm trọng lượng dầm chính, phù hợp với các công trình có khẩu độ lớn từ 30 – 60 m.

4.2. Nhà máy sản xuất và khu vực lắp ráp thiết bị

Tại các nhà máy cơ khí chế tạo, nhiều dây chuyền yêu cầu nâng hạ thiết bị giữa khu vực gia công và khu vực lắp ráp.

Kết cấu công xôn cho phép pa lăng di chuyển đến các vị trí nằm ngoài phạm vi giữa hai chân cổng, giúp:

Lắp ráp các thiết bị kích thước lớn.
Di chuyển máy móc giữa các khu vực sản xuất.
Nâng hạ khuôn mẫu hoặc cụm thiết bị nặng.
Tối ưu không gian bố trí dây chuyền.

Đây là giải pháp phù hợp với những nhà máy muốn mở rộng năng lực sản xuất nhưng không muốn cải tạo toàn bộ hệ thống nâng hạ hiện có.

4.3. Công trình thủy điện và hạ tầng kỹ thuật

Trong quá trình thi công hoặc bảo trì các công trình thủy điện, việc nâng hạ thiết bị thường diễn ra tại những vị trí có mặt bằng hạn chế hoặc yêu cầu đưa vật nâng vượt ra ngoài mép công trình.

Cổng trục dạng dàn công xôn một đầu có thể được sử dụng để:

Nâng hạ cụm thiết bị cơ điện.
Lắp đặt cửa van.
Di chuyển kết cấu thép.
Hỗ trợ bảo trì hệ thống máy phát và tua-bin.

Tùy theo điều kiện thực tế, VNID có thể thiết kế chiều dài công xôn, khẩu độ và chiều cao nâng phù hợp với từng hạng mục.

4.4. Bãi tập kết vật liệu ngoài trời

Đối với các bãi chứa thép, bê tông đúc sẵn hoặc vật liệu xây dựng, cổng trục thường xuyên làm việc dưới tác động của mưa, nắng và gió.

Nhờ đặc tính trọng lượng nhẹ hơn kết cấu dầm hộp cùng khả năng mở rộng phạm vi làm việc, thiết bị giúp doanh nghiệp:

Bốc xếp hàng hóa nhanh hơn.
Tiếp cận khu vực tập kết nằm sát hàng rào hoặc mép bãi.
Giảm chi phí mở rộng hệ thống ray.
Tăng hiệu quả khai thác mặt bằng.

Để nâng cao độ bền trong môi trường ngoài trời, VNID có thể tích hợp thêm:

Sơn chống ăn mòn nhiều lớp.
Thiết bị chống gió.
Còi và đèn cảnh báo.
Hệ thống giới hạn hành trình và chống va chạm.

4.5. Doanh nghiệp cần mở rộng vùng làm việc nhưng không muốn cải tạo nhà xưởng

Đây là một trong những trường hợp thực tế mà nhiều doanh nghiệp gặp phải sau khi mở rộng quy mô sản xuất.

Thay vì đầu tư xây dựng thêm đường ray hoặc thay đổi toàn bộ kết cấu công trình, việc lựa chọn cổng trục dạng dàn công xôn một đầu giúp:

Mở rộng phạm vi phục vụ.
Tận dụng tối đa mặt bằng hiện hữu.
Rút ngắn thời gian cải tạo.
Tiết kiệm chi phí đầu tư hạ tầng.

Đây cũng là lý do giải pháp này ngày càng được lựa chọn trong các dự án cải tạo và mở rộng nhà máy.

Gợi ý Internal Link: Tìm hiểu thêm bài viết Cổng trục bánh lốp – Giải pháp nâng hạ linh hoạt cho bãi vật liệu ngoài trời để tham khảo phương án không sử dụng hệ thống ray.

5. VNID thiết kế và chế tạo cổng trục dạng dàn công xôn theo yêu cầu

VNID – Chăm sóc thiết bị hôm nay, đảm bảo vận hành ngày mai.

Mỗi công trình đều có những yêu cầu riêng về mặt bằng, tải trọng và phương án vận hành. Vì vậy, VNID không chỉ cung cấp các cấu hình tiêu chuẩn mà còn thiết kế, chế tạo và lắp đặt cổng trục theo yêu cầu, đảm bảo phù hợp với điều kiện thực tế của từng doanh nghiệp.

5.1. Tư vấn giải pháp kỹ thuật phù hợp

Đội ngũ kỹ sư của VNID sẽ khảo sát và tính toán dựa trên nhiều yếu tố:

Tải trọng nâng.
Khẩu độ cổng trục.
Chiều dài phần công xôn.
Chiều cao nâng.
Chế độ làm việc ISO A3 – A7.
Điều kiện môi trường trong nhà hoặc ngoài trời.
Tần suất vận hành và đặc điểm hàng hóa.

Việc lựa chọn đúng cấu hình ngay từ đầu giúp thiết bị đạt hiệu quả vận hành cao, đồng thời tối ưu chi phí đầu tư và khai thác.

5.2. Đa dạng dòng sản phẩm và xuất xứ

VNID hiện cung cấp nhiều lựa chọn phù hợp với từng phân khúc đầu tư:

Dòng sản phẩm	Xuất xứ	Đặc điểm
QTC	Hàn Quốc	Vận hành ổn định, độ bền cao, phù hợp với các dự án yêu cầu chất lượng và tần suất làm việc lớn.
TC	Việt Nam	Chế tạo theo tiêu chuẩn kỹ thuật, tối ưu chi phí, dễ dàng tùy chỉnh theo yêu cầu.
MH	Trung Quốc	Cấu hình đa dạng, giá thành cạnh tranh, đáp ứng tốt các nhu cầu đầu tư phổ thông.

Bên cạnh đó, VNID còn tích hợp các thương hiệu pa lăng như BanDo Hoist, KukDong hoặc các cấu hình khác theo yêu cầu của khách hàng.

5.3. Quy trình triển khai đồng bộ

Để đảm bảo chất lượng và tiến độ, VNID thực hiện dự án theo quy trình khép kín:

Khảo sát hiện trạng công trình.
Phân tích yêu cầu nâng hạ.
Thiết kế phương án kỹ thuật.
Chế tạo kết cấu thép và thiết bị.
Kiểm tra chất lượng trước xuất xưởng.
Lắp đặt và căn chỉnh tại công trình.
Chạy thử, nghiệm thu và bàn giao.
Hướng dẫn vận hành và bảo trì.

Quy trình này giúp giảm thiểu rủi ro trong quá trình triển khai, đồng thời đảm bảo thiết bị hoạt động ổn định ngay từ khi đưa vào sử dụng.

5.4. Dịch vụ sau bán hàng chuyên nghiệp

VNID luôn đồng hành cùng khách hàng trong suốt vòng đời của thiết bị thông qua các dịch vụ:

Bảo hành theo cam kết.
Bảo trì và kiểm tra định kỳ.
Cung cấp phụ tùng chính hãng.
Nâng cấp hệ thống điều khiển và an toàn.
Cải tạo, mở rộng hoặc thay thế thiết bị khi có nhu cầu.
Hỗ trợ kỹ thuật nhanh chóng từ đội ngũ kỹ sư.

Chúng tôi hướng đến mục tiêu giúp khách hàng khai thác thiết bị hiệu quả, giảm thời gian dừng máy và tối ưu chi phí vận hành lâu dài.

Nếu doanh nghiệp của bạn đang tìm kiếm cổng trục dạng dàn công xôn một đầu phù hợp với yêu cầu kỹ thuật và ngân sách đầu tư, hãy liên hệ với VNID để được tư vấn phương án tối ưu và nhận báo giá chi tiết.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.

Câu hỏi thường gặp (FAQ)

1. Khi nào nên lựa chọn cổng trục dạng dàn công xôn một đầu?

Thiết bị phù hợp khi doanh nghiệp cần mở rộng phạm vi nâng hạ về một phía, bốc xếp hàng hóa ngoài phạm vi hai chân cổng hoặc muốn tăng vùng làm việc mà không cần kéo dài hệ thống đường ray.

2. Vì sao kết cấu dàn thường được sử dụng cho cổng trục khẩu độ lớn?

Kết cấu dàn có khối lượng nhẹ hơn dầm hộp, giúp giảm tải trọng bản thân, giảm lực tác dụng lên bánh xe và đường ray, đồng thời vẫn đảm bảo độ cứng vững cho các khẩu độ từ 30 – 60 m.

3. VNID có nhận thiết kế cổng trục theo yêu cầu không?

Có. VNID nhận thiết kế, chế tạo và lắp đặt theo yêu cầu, bao gồm tùy chỉnh tải trọng, khẩu độ, chiều cao nâng, chiều dài công xôn, lựa chọn pa lăng và hệ thống điều khiển để phù hợp với từng điều kiện vận hành thực tế của doanh nghiệp.
