Thông tin chi tiết Cổng trục dạng dàn công xôn hai đầu
Cổng trục dạng dàn công xôn hai đầu – Giải pháp nâng hạ khẩu độ lớn, tối ưu cho bãi ngoài trời
Trong các hệ thống nâng hạ công nghiệp có khẩu độ lớn, hoạt động liên tục ngoài trời hoặc tại các khu vực tập kết vật liệu, cổng trục dạng dàn công xôn hai đầu là một trong những giải pháp được lựa chọn nhiều nhờ khả năng làm việc ổn định, trọng lượng kết cấu tối ưu và phạm vi phục vụ rộng hơn so với cổng trục thông thường.
Khác với cổng trục dầm hộp, kết cấu dàn thép kết hợp phần công xôn hai đầu giúp giảm đáng kể khối lượng bản thân, đồng thời mở rộng vùng nâng hạ vượt ra ngoài khoảng cách giữa hai chân cổng. Đây là lựa chọn phù hợp cho các nhà máy thép, bãi chứa vật liệu, công trình thủy điện, cảng nội bộ và nhiều dự án công nghiệp quy mô lớn.
Trong bài viết này, VNID sẽ giúp bạn hiểu rõ đặc điểm kết cấu, thông số kỹ thuật, ưu điểm, ứng dụng và kinh nghiệm lựa chọn cổng trục dạng dàn công xôn hai đầu phù hợp với từng nhu cầu sản xuất.
1. Cổng trục dạng dàn công xôn hai đầu là gì?

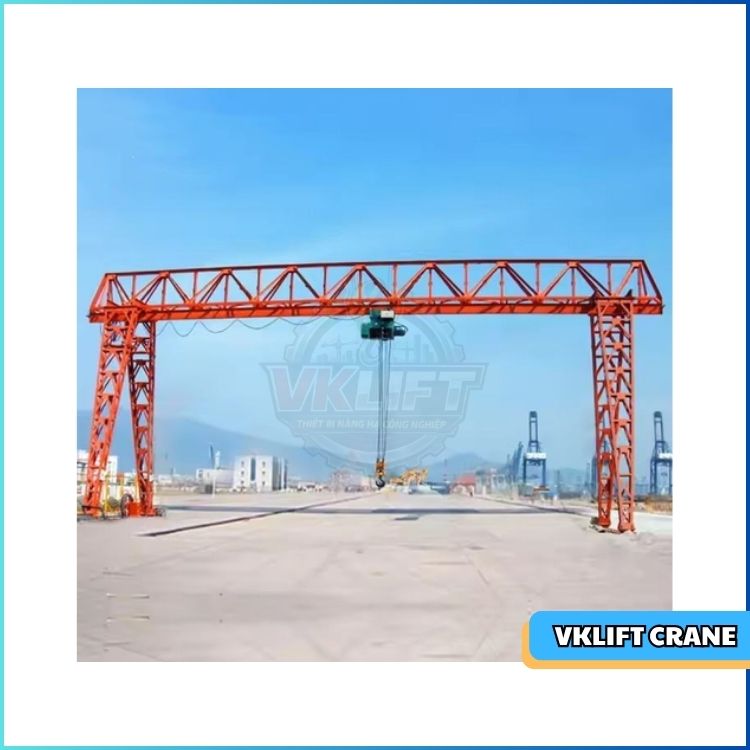

Cầu trục dạng dầm công xông đạt chuẩn chất lượng vận hành - VNID
Cổng trục dạng dàn công xôn hai đầu là dòng cổng trục một dầm có kết cấu dầm chính dạng giàn thép, hai đầu dầm được thiết kế vươn ra ngoài chân cổng (công xôn) nhằm mở rộng phạm vi làm việc.
Palăng điện di chuyển trên ray I lắp phía dưới dầm chính, giúp hệ thống vận hành linh hoạt và thuận tiện trong công tác bảo trì.
Đây là dòng thiết bị được sử dụng phổ biến cho cả nhà xưởng và ngoài trời, đặc biệt tại các khu vực có:
-
Khẩu độ lớn.
-
Không gian làm việc rộng.
-
Yêu cầu giảm tải trọng kết cấu.
-
Nâng hạ vật liệu cồng kềnh.
Gợi ý xem thêm: Cổng trục dầm hộp một dầm (Internal Link)
2. Thông số kỹ thuật cổng trục dạng dàn công xôn hai đầu
|
Thông số |
Giá trị |
|---|---|
|
Dòng sản phẩm |
QTC Hàn Quốc; TC Việt Nam; MH Trung Quốc |
|
Kiểu kết cấu |
Cổng trục 1 dầm dạng dàn |
|
Xuất xứ |
KGBando (Hàn Quốc); VNID (Việt Nam); ZK Crane (Trung Quốc) |
|
Tải trọng |
0,5 – 32 tấn |
|
Khẩu độ |
30 – 60 m |
|
Chiều cao nâng |
5 – 60 m |
|
Chế độ làm việc |
ISO A3 – A7 |
|
Nguồn điện |
3 Pha – 380V – 50Hz |
|
Kiểu di chuyển palăng |
Chạy trên ray I dưới dầm chính |
Đặc điểm nổi bật
-
Kết cấu dàn thép giúp giảm trọng lượng toàn bộ cổng trục.
-
Hai đầu dầm có công xôn, mở rộng phạm vi nâng hạ.
-
Chân cổng thường được thiết kế dạng dàn để đồng bộ với dầm chính.
-
Làm việc ổn định trong điều kiện ngoài trời.
-
Phù hợp với khẩu độ lớn từ 30–60 m.
3. Cấu tạo của cổng trục dạng dàn công xôn hai đầu
VNID – Từ ý tưởng đến hiện thực, từ kỹ thuật đến thành công.
Một hệ thống hoàn chỉnh thường bao gồm các bộ phận chính sau:
3.1. Dầm chính dạng dàn
Đây là bộ phận chịu lực quan trọng nhất.
Kết cấu giàn thép mang lại nhiều ưu điểm:
-
Giảm khối lượng thép chế tạo.
-
Tăng khả năng vượt khẩu độ lớn.
-
Giảm tải trọng truyền xuống ray.
-
Thuận lợi khi vận chuyển và lắp đặt.
Thông thường dầm được tính toán theo các tiêu chuẩn thiết kế nhằm đảm bảo độ võng, độ bền mỏi và độ ổn định kết cấu trong suốt vòng đời sử dụng.
3.2. Hai đoạn công xôn
Đây là phần nhô ra ngoài hai chân cổng.
Vai trò của công xôn:
-
Mở rộng vùng làm việc.
-
Nâng hàng vượt ra ngoài đường ray.
-
Thuận tiện bốc dỡ xe tải.
-
Giảm thời gian di chuyển vật liệu.
Đây chính là ưu điểm khiến dòng sản phẩm này được sử dụng nhiều tại các bãi chứa hàng ngoài trời.
3.3. Chân cổng dạng dàn
Do dầm chính có kết cấu giàn nên phần chân cổng thường cũng được thiết kế dạng dàn nhằm:
-
Đồng bộ khả năng chịu lực.
-
Giảm trọng lượng toàn bộ thiết bị.
-
Tăng khả năng chống gió.
-
Tiết kiệm vật liệu chế tạo.
3.4. Cơ cấu nâng
Thông thường sử dụng:
-
Palăng cáp điện.
-
Palăng xích điện (với tải nhỏ).
-
Cơ cấu nâng chuyên dụng theo yêu cầu.
Palăng di chuyển trên ray I lắp dưới dầm chính, giúp kết cấu đơn giản và dễ bảo trì.
3.5. Hệ thống điều khiển và điện
Bao gồm:
-
Tủ điện điều khiển.
-
Biến tần điều chỉnh tốc độ.
-
Contactor.
-
Relay bảo vệ.
-
Cảm biến giới hạn hành trình.
-
Điều khiển từ xa hoặc tay bấm.
Gợi ý xem thêm: Tủ điện điều khiển cầu trục (Internal Link)
4. Ưu điểm của cổng trục dạng dàn công xôn hai đầu
VNID – Lắng nghe yêu cầu, phân tích thực tế, đưa ra giải pháp tối ưu.
So với nhiều dòng cổng trục thông thường, thiết kế này mang lại nhiều lợi ích đáng kể.
Khả năng làm việc trên khẩu độ lớn
Nhờ kết cấu dàn thép, thiết bị có thể đạt khẩu độ 30–60 m mà vẫn đảm bảo độ cứng cần thiết.
Giảm trọng lượng kết cấu
Kết cấu giàn giúp:
-
Giảm lượng thép sử dụng.
-
Giảm tải trọng lên đường ray.
-
Tiết kiệm chi phí móng và nền.
Phạm vi phục vụ rộng hơn
Hai đầu công xôn cho phép:
-
Nâng hàng vượt ngoài chân cổng.
-
Thuận tiện bốc dỡ container.
-
Phục vụ nhiều vị trí hơn mà không cần di chuyển toàn bộ cổng trục.
Hoạt động tốt ngoài trời
Thiết bị được thiết kế để:
-
Chịu mưa nắng.
-
Chống ăn mòn.
-
Làm việc trong môi trường bụi.
-
Đáp ứng điều kiện gió theo tiêu chuẩn thiết kế.
Chi phí đầu tư hợp lý
Đối với các công trình khẩu độ lớn, cổng trục dạng dàn thường có chi phí kinh tế hơn so với kết cấu dầm hộp có cùng kích thước.
5. Ứng dụng của cổng trục dạng dàn công xôn hai đầu
VNID – Từ ý tưởng đến hiện thực, từ kỹ thuật đến thành công.
Nhờ khả năng làm việc linh hoạt, dòng sản phẩm này được ứng dụng trong nhiều lĩnh vực.
Nhà máy sản xuất
Phục vụ:
-
Nâng thép hình.
-
Kết cấu thép.
-
Máy móc.
-
Thiết bị cơ khí.
Kho vật liệu
Thích hợp cho:
-
Thép cuộn.
-
Thép tấm.
-
Ống thép.
-
Kết cấu tiền chế.
Nhà máy cán thép
Làm việc với:
-
Phôi thép.
-
Thành phẩm.
-
Thiết bị sản xuất.
Công trình thủy điện
Ứng dụng trong:
-
Lắp đặt thiết bị.
-
Nâng kết cấu cơ khí.
-
Bảo trì thiết bị phụ trợ.
Bãi tập kết vật liệu
Phục vụ nâng hạ:
-
Dầm bê tông.
-
Cấu kiện đúc sẵn.
-
Thiết bị siêu trường.
-
Vật liệu xây dựng.
Gợi ý xem thêm: Cổng trục bánh lốp (Internal Link)
6. Kinh nghiệm lựa chọn cổng trục dạng dàn công xôn hai đầu
Để hệ thống vận hành hiệu quả và bền bỉ, cần xem xét đồng thời nhiều yếu tố kỹ thuật.
|
Tiêu chí |
Khuyến nghị |
|---|---|
|
Tải trọng |
Lựa chọn theo tải nâng thực tế và hệ số an toàn |
|
Khẩu độ |
Căn cứ vào chiều rộng khu vực làm việc |
|
Chiều cao nâng |
Đảm bảo đáp ứng yêu cầu xếp dỡ hàng hóa |
|
Chế độ làm việc |
Chọn ISO A3 đến A7 theo tần suất vận hành |
|
Môi trường |
Cân nhắc chống gỉ, chống gió, chống bụi đối với lắp đặt ngoài trời |
|
Thiết bị điện |
Ưu tiên biến tần, điều khiển từ xa và hệ thống bảo vệ an toàn |
Ngoài ra, doanh nghiệp nên lựa chọn đơn vị có năng lực thiết kế, chế tạo, lắp đặt và bảo trì đồng bộ nhằm đảm bảo chất lượng thiết bị cũng như dịch vụ sau bán hàng.
VNID – Lắp đặt chuẩn xác, bảo trì kịp thời, vận hành bền bỉ.
Tại VNID, chúng tôi cung cấp các giải pháp cổng trục được thiết kế theo yêu cầu với đa dạng tải trọng, khẩu độ và chế độ làm việc, đáp ứng các tiêu chuẩn kỹ thuật cho nhiều ngành công nghiệp.
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp
1. Cổng trục dạng dàn công xôn hai đầu phù hợp với tải trọng bao nhiêu?
Thiết bị thường được thiết kế với tải trọng từ 0,5 đến 32 tấn, đáp ứng đa dạng nhu cầu nâng hạ trong công nghiệp.
2. Vì sao nên chọn kết cấu dàn thay vì dầm hộp?
Kết cấu dàn giúp giảm trọng lượng bản thân, tiết kiệm vật liệu và phù hợp với khẩu độ lớn, đặc biệt trong các công trình ngoài trời.
3. Cổng trục dạng dàn công xôn hai đầu có thể lắp đặt ngoài trời không?
Có. Thiết bị được thiết kế để làm việc ổn định trong môi trường ngoài trời, có thể trang bị thêm các giải pháp chống ăn mòn, chống gió và bảo vệ hệ thống điện nhằm nâng cao tuổi thọ và độ an toàn khi vận hành.
