Cổng trục hai dầm trong đóng tầu

Dòng sản phẩm	YC Hàn Quốc; YC Việt Nam; YZ Trung Quốc.
Kiểu loại	Cổng trục hai dầm.
Xuất xứ	KGBando - Hàn Quốc; VNID - Việt Nam; Zk Crane - Trung Quốc.
Tải trọng	5 - 300 Tấn.
Khẩu độ	6 - 60 mét
Chiều cao nâng	5 - 60 mét
Chế độ làm việc	ISO A5 - A8
Nguồn điện làm việc	3Pha – 380V – 50Hz

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Cổng trục hai dầm trong đóng tầu

Cổng trục hai dầm trong đóng tàu – Giải pháp nâng hạ tải trọng lớn cho ngành công nghiệp đóng tàu hiện đại

Ngành công nghiệp đóng tàu là một trong những lĩnh vực có yêu cầu cao nhất về khả năng nâng hạ tải trọng lớn, độ chính xác khi lắp ráp và tính an toàn trong vận hành. Các tổng đoạn (Block), module thân tàu hay kết cấu thép có khối lượng từ vài chục đến hàng trăm tấn đều cần được nâng chuyển, xoay lật và định vị chính xác trong quá trình sản xuất.

Để đáp ứng những yêu cầu đó, cổng trục hai dầm trong đóng tàu được phát triển với kết cấu đặc biệt, khả năng làm việc cường độ cao và hệ thống điều khiển đồng bộ, giúp tối ưu hiệu suất thi công cũng như đảm bảo an toàn cho toàn bộ dây chuyền sản xuất.

Trong bài viết dưới đây, hãy cùng VNID tìm hiểu chi tiết về khái niệm, cấu tạo, nguyên lý hoạt động, vật liệu chế tạo, ứng dụng và những ưu điểm nổi bật của dòng cổng trục chuyên dụng dành cho ngành đóng tàu.

1. Cổng trục hai dầm trong đóng tàu là gì? Đặc điểm khác gì so với cổng trục thông thường?

1.1. Khái niệm cổng trục hai dầm trong đóng tàu

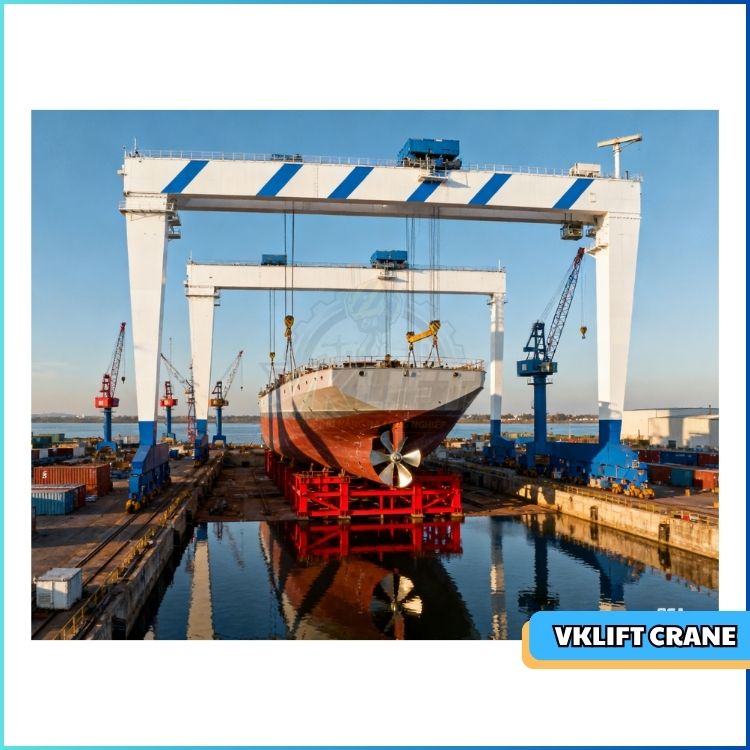

Hình ảnh thiết bị cổng trục trong đóng tàu – VNID

Cổng trục hai dầm trong đóng tàu là dòng cổng trục chuyên dụng (Shipbuilding Gantry Crane) được thiết kế để nâng hạ, di chuyển và lắp ráp các khối kết cấu thép, Block thân tàu, module đóng tàu hoặc các cấu kiện có kích thước và tải trọng rất lớn trong khu vực nhà máy đóng tàu.

Khác với các loại cổng trục sử dụng trong nhà xưởng thông thường, thiết bị này được thiết kế để:

Làm việc ngoài trời liên tục.
Hoạt động trong môi trường có gió lớn, độ ẩm và nồng độ oxy hóa cao.
Đáp ứng tải trọng từ 5 – 300 tấn hoặc lớn hơn theo yêu cầu.
Làm việc với chế độ tải nặng liên tục ISO A5 – A8.

Một hệ thống cổng trục đóng tàu không chỉ đơn thuần thực hiện nhiệm vụ nâng hạ mà còn đóng vai trò là thiết bị trung tâm trong toàn bộ dây chuyền chế tạo và lắp ráp tàu biển, quyết định trực tiếp đến tiến độ và chất lượng sản xuất.

Gợi ý Internal Link: Xem thêm: Cổng trục hai dầm là gì? Cấu tạo và nguyên lý hoạt động của cổng trục dầm đôi.

1.2. Vai trò của cổng trục hai dầm trong quy trình đóng tàu

Hình ảnh thiết bị cổng trục đóng tàu trong việc nâng hạ các thiết bị phụ trợ lắp ráp tàu – VNID

Trong ngành đóng tàu hiện đại, một con tàu thường được chế tạo theo từng Block (tổng đoạn) trước khi tiến hành lắp ráp hoàn chỉnh.

Do đó, việc nâng hạ các khối kết cấu có kích thước lớn đòi hỏi thiết bị phải có độ ổn định cao và khả năng điều khiển chính xác.

Một số nhiệm vụ quan trọng của cổng trục hai dầm gồm:

✅ Nâng hạ các tổng đoạn thân tàu có tải trọng lớn.
✅ Di chuyển kết cấu thép giữa các khu vực gia công.
✅ Lật, xoay Block phục vụ hàn và lắp ráp.
✅ Định vị chính xác module tàu trước khi ghép nối.
✅ Hỗ trợ lắp đặt thiết bị, động cơ và các kết cấu cỡ lớn.
✅ Bốc xếp cấu kiện tại bãi tập kết hoặc cầu cảng.

Nhờ khả năng nâng tải trọng lớn với độ chính xác cao, cổng trục giúp:

Rút ngắn thời gian sản xuất.
Giảm nhân công thủ công.
Hạn chế rủi ro mất an toàn.
Tăng năng suất của toàn bộ nhà máy.

1.3. Những yêu cầu đặc biệt của cổng trục trong nhà máy đóng tàu

Thiết bị cổng trục dầm đôi 200 Tấn trong nhà máy đóng tàu - VNID

So với các hệ thống cổng trục sử dụng trong nhà máy cơ khí thông thường, cổng trục phục vụ ngành đóng tàu phải đáp ứng nhiều yêu cầu kỹ thuật khắt khe hơn.

Tải trọng nâng rất lớn

Tùy theo quy mô nhà máy, tải trọng của thiết bị có thể dao động từ:

5 – 300 tấn (tiêu chuẩn của VNID)
Thậm chí lên đến hàng nghìn tấn đối với các nhà máy đóng tàu quy mô lớn trên thế giới.

Điều này đòi hỏi kết cấu thép, cơ cấu nâng và hệ thống truyền động phải được tính toán với hệ số an toàn rất cao.

Khẩu độ và chiều cao nâng lớn

Thông số tiêu chuẩn của dòng sản phẩm VNID:

Thông số	Giá trị
Tải trọng	5 – 300 Tấn
Khẩu độ	6 – 60 m
Chiều cao nâng	5 – 60 m
Chế độ làm việc	ISO A5 – A8
Nguồn điện	3 Pha – 380V – 50Hz

Khẩu độ lớn giúp cổng trục bao phủ toàn bộ khu vực lắp ráp thân tàu, trong khi chiều cao nâng lớn đáp ứng việc nâng các Block có kích thước lớn và nhiều tầng.

Làm việc trong môi trường khắc nghiệt

Thiết bị thường hoạt động ngoài trời với các điều kiện như:

Gió lớn.
Độ ẩm cao.
Hơi muối biển.
Nhiệt độ môi trường từ 10 – 50°C.
Bụi kim loại và tia hàn phát sinh liên tục.

Do đó, toàn bộ động cơ, hộp giảm tốc, hệ thống điện và cơ cấu truyền động đều sử dụng thiết bị chuyên dụng có khả năng chống bụi, chống ẩm và làm mát cưỡng bức, đảm bảo hoạt động ổn định trong thời gian dài.

Yêu cầu độ chính xác cao khi nâng Block tàu

VNID – Giải pháp kỹ thuật vững chắc cho từng nhu cầu nâng hạ.

Các Block thân tàu thường có:

Kích thước rất lớn.
Trọng tâm phức tạp.
Hình dạng không đối xứng.

Vì vậy, xe con thường được trang bị:

Móc cẩu chuyên dụng.
Dầm cân bằng (Spreader Beam).
Hệ thống đồng bộ nhiều điểm nâng.

Điều này giúp:

Giảm hiện tượng xoắn kết cấu.
Phân bố tải trọng đồng đều.
Định vị chính xác trong quá trình lắp ráp.

1.4. Những điểm khác biệt giữa cổng trục hai dầm đóng tàu và cổng trục công nghiệp thông thường

Mặc dù đều thuộc nhóm cổng trục hai dầm, nhưng thiết bị dành cho ngành đóng tàu có nhiều điểm khác biệt đáng kể.

Tiêu chí	Cổng trục công nghiệp	Cổng trục đóng tàu
Môi trường làm việc	Trong nhà hoặc ngoài trời	Chủ yếu ngoài trời, ven biển
Tải trọng	1 – 100 tấn	5 – 300 tấn hoặc lớn hơn
Chế độ làm việc	A3 – A5	A5 – A8
Khẩu độ	Trung bình	Rất lớn
Cơ cấu nâng	Palang tiêu chuẩn	Móc chuyên dụng, đồng bộ nhiều điểm
Điều khiển	Thông thường	PLC, biến tần, đồng bộ tốc độ
Mục đích sử dụng	Nâng hàng hóa	Nâng Block, kết cấu tàu

Có thể thấy, cổng trục hai dầm trong đóng tàu không chỉ được thiết kế để nâng tải trọng lớn mà còn phải đảm bảo khả năng vận hành ổn định trong môi trường khắc nghiệt và đáp ứng yêu cầu lắp ráp chính xác của ngành công nghiệp đóng tàu hiện đại.

2. Cấu tạo của cổng trục hai dầm trong đóng tàu

VNID – Hệ thống nâng hạ hiệu quả bắt đầu từ tư duy kỹ thuật đúng.

Để đáp ứng tải trọng lớn và cường độ làm việc liên tục, cổng trục hai dầm trong đóng tàu được thiết kế với hệ thống kết cấu thép chịu lực chắc chắn kết hợp cùng các cơ cấu truyền động chuyên dụng. Mỗi bộ phận đều được tính toán nhằm đảm bảo độ cứng vững, khả năng chống biến dạng và độ an toàn trong suốt quá trình vận hành.

2.1. Kết cấu dầm chính hai dầm chịu tải trọng siêu lớn

Hình ảnh dầm chính của một thiết bị cổng trục phục vụ đóng tàu - VNID

Dầm chính là bộ phận chịu lực quan trọng nhất của cổng trục.

Thông thường, dầm được chế tạo dưới dạng:

Dầm hộp hàn tổ hợp có độ cứng cao.
Sử dụng thép kết cấu cường độ cao.
Thiết kế tối ưu nhằm hạn chế độ võng khi nâng tải lớn.
Tính toán theo tiêu chuẩn FEM, DIN hoặc ISO.

Đối với các thiết bị có tải trọng lớn, kết cấu dầm còn được kiểm tra ứng suất và biến dạng bằng phần mềm phân tích kết cấu trước khi đưa vào chế tạo.

2.2. Chân cổng và hệ thống giằng không gian

VNID – Đồng hành cùng các nhà máy bằng những giải pháp nâng hạ an toàn và hiệu quả.

Chân cổng thường được thiết kế dạng khung chữ A hoặc khung hộp, kết hợp với các thanh giằng nhằm:

Tăng độ ổn định tổng thể.
Chống rung lắc khi di chuyển.
Giảm ứng suất do gió tác động.
Phân bố tải trọng đều xuống hệ thống bánh xe và ray.

Đây là yếu tố đặc biệt quan trọng đối với các cổng trục có khẩu độ lớn từ 30 – 60 m.

2.3. Hệ thống xe con (Trolley)

VNID – Vững kỹ thuật, chuẩn giải pháp, dẫn đầu chất lượng.

Xe con là cụm cơ cấu trực tiếp mang tải và di chuyển dọc theo hai dầm chính.

Tùy theo yêu cầu nâng hạ, xe con có thể được trang bị:

Móc cẩu đơn hoặc móc cẩu đôi.
Dầm cân bằng (Spreader Beam) để nâng các Block tàu có kích thước lớn.
Hệ thống truyền động sử dụng biến tần giúp điều chỉnh tốc độ linh hoạt.

Trong một số dự án đặc biệt, xe con còn được thiết kế để đồng bộ nhiều cơ cấu nâng, đảm bảo phân bố tải trọng đồng đều và hạn chế xoắn kết cấu trong quá trình nâng hạ.

Gợi ý Internal Link: Xem thêm: Xe con cầu trục (Trolley) là gì? Cấu tạo, nguyên lý và ứng dụng trong hệ thống nâng hạ.

2.4. Cơ cấu nâng hạ

VNID – Chúng tôi không chỉ cung cấp thiết bị, chúng tôi cung cấp giải pháp kỹ thuật.

Cơ cấu nâng là "trái tim" của thiết bị, bao gồm:

Tang cuốn cáp thép.
Động cơ nâng chuyên dụng.
Hộp giảm tốc tải nặng.
Puly dẫn hướng.
Cáp thép chống xoắn.
Móc cẩu hoặc dầm nâng chuyên dụng.

Toàn bộ cụm nâng được thiết kế để hoạt động với chu kỳ làm việc A5 – A8, đáp ứng tần suất nâng hạ liên tục trong các nhà máy đóng tàu.

2.5. Hệ thống di chuyển cổng trục

Cổng trục di chuyển trên hệ thống ray đặt dưới mặt đất thông qua:

Cụm bánh xe chịu tải.
Động cơ giảm tốc.
Khớp nối truyền động.
Hệ thống cân bằng tải giữa các bánh xe.

Đối với các thiết bị có khẩu độ lớn, hệ thống điều khiển sẽ đồng bộ tốc độ giữa các cụm truyền động nhằm hạn chế hiện tượng lệch ray hoặc xoắn khung cổng.

2.6. Hệ thống điện và điều khiển

Thiết bị thường được tích hợp:

PLC điều khiển trung tâm.
Biến tần điều chỉnh tốc độ.
Điều khiển từ cabin hoặc điều khiển từ xa.
Hệ thống bảo vệ quá tải, quá dòng và mất pha.

Nhờ đó, cổng trục có thể vận hành êm ái, chính xác và an toàn ngay cả khi nâng các kết cấu có tải trọng lớn.

2.7. Các thiết bị an toàn

Để đảm bảo an toàn trong môi trường làm việc khắc nghiệt, cổng trục được trang bị:

Bộ giới hạn tải trọng.
Công tắc giới hạn hành trình.
Thiết bị chống va chạm.
Kẹp ray chống gió.
Hệ thống phanh điện từ.
Còi và đèn cảnh báo.

Các thiết bị này giúp giảm thiểu rủi ro, bảo vệ cả người vận hành và tài sản trong quá trình sử dụng.

3. Nguyên lý hoạt động và những yêu cầu kỹ thuật đặc biệt của cổng trục hai dầm trong đóng tàu

VNID – Một điểm đến, toàn diện giải pháp, trọn vẹn niềm tin.

Trong các nhà máy đóng tàu, việc nâng hạ những tổng đoạn có khối lượng lớn không chỉ yêu cầu tải trọng cao mà còn đòi hỏi sự đồng bộ, ổn định và chính xác ở mọi chuyển động. Vì vậy, nguyên lý hoạt động của cổng trục hai dầm được thiết kế nhằm đảm bảo khả năng vận hành an toàn trong điều kiện làm việc liên tục và khắc nghiệt.

3.1. Nguyên lý nâng hạ

Cơ cấu nâng hoạt động theo trình tự:

Động cơ điện truyền mô-men qua hộp giảm tốc.
Tang cuốn quay để cuốn hoặc nhả cáp thép.
Cáp thép đi qua hệ thống puly dẫn hướng.
Móc cẩu hoặc dầm nâng di chuyển lên xuống theo phương thẳng đứng.
Tải trọng được nâng hoặc hạ với tốc độ được điều khiển bằng biến tần.

Nhờ cơ cấu puly, lực nâng được phân bố đều lên nhiều nhánh cáp, giúp nâng các tải trọng lớn một cách ổn định.

3.2. Nguyên lý di chuyển của xe con và toàn bộ cổng trục

VNID – Giải pháp nâng hạ công nghiệp được thiết kế trên nền tảng kỹ thuật thực tế.

Thiết bị có ba chuyển động chính:

Nâng – hạ tải trọng bằng cơ cấu tang cuốn cáp.
Xe con di chuyển dọc theo hai dầm chính để thay đổi vị trí nâng.
Toàn bộ cổng trục di chuyển trên hệ thống ray mặt đất để bao phủ toàn bộ khu vực làm việc.

Sự kết hợp của ba chuyển động này giúp đưa tải đến đúng vị trí lắp ráp với độ chính xác cao.

3.3. Đồng bộ nhiều cơ cấu nâng khi nâng Block tàu

Đây là điểm khác biệt quan trọng của cổng trục đóng tàu.

Khi nâng các tổng đoạn dài hoặc có trọng tâm không đối xứng, hệ thống điều khiển sẽ đồng bộ tốc độ của nhiều cơ cấu nâng nhằm:

Giữ tải cân bằng.
Hạn chế xoắn hoặc biến dạng kết cấu.
Tăng độ chính xác khi lắp ráp.
Đảm bảo an toàn cho toàn bộ quá trình nâng chuyển.

Gợi ý Internal Link: Xem thêm: Biến tần cầu trục – Vai trò và lợi ích trong điều khiển hệ thống nâng hạ.

4. Vật liệu chế tạo, đặc điểm thiết kế và những ưu điểm nổi bật của cổng trục hai dầm trong đóng tàu

VNID – Giải pháp cầu trục phù hợp giúp doanh nghiệp nâng cao năng suất và tối ưu sản xuất.

Không giống các dòng cổng trục làm việc trong nhà xưởng thông thường, cổng trục hai dầm trong đóng tàu phải vận hành liên tục ngoài trời, chịu tác động của gió lớn, hơi muối biển, độ ẩm cao và tải trọng nâng rất lớn. Chính vì vậy, việc lựa chọn vật liệu chế tạo và phương án thiết kế kết cấu đóng vai trò quyết định đến độ bền, tuổi thọ và mức độ an toàn của toàn bộ hệ thống.

4.1. Vì sao cổng trục đóng tàu cần sử dụng vật liệu chế tạo đặc biệt?

Trong môi trường đóng tàu, thiết bị thường xuyên phải làm việc dưới các điều kiện như:

Nắng nóng kéo dài.
Độ ẩm không khí cao.
Hơi muối tại khu vực ven biển.
Gió mạnh tác động lên kết cấu có khẩu độ lớn.
Chế độ làm việc liên tục từ ISO A5 đến A8.

Nếu sử dụng vật liệu thông thường, kết cấu rất dễ xảy ra các hiện tượng:

Ăn mòn bề mặt.
Giảm khả năng chịu lực theo thời gian.
Xuất hiện ứng suất mỏi tại các vị trí chịu tải trọng lặp lại.
Gia tăng chi phí bảo trì và sửa chữa.

Vì vậy, các thiết bị chuyên dụng cho ngành đóng tàu luôn được tính toán với hệ số an toàn cao hơn, đồng thời lựa chọn vật liệu phù hợp với điều kiện môi trường thực tế.

4.2. Các loại thép thường được sử dụng để chế tạo

Hiện nay, kết cấu cổng trục đóng tàu thường sử dụng các loại thép kết cấu cường độ cao như:

Q355B, Q355D
S355 (Châu Âu)
ASTM A572 Grade 50
Thép chịu hàn có độ dẻo và khả năng chống mỏi tốt.

Những loại vật liệu này mang lại nhiều ưu điểm:

✔ Khả năng chịu tải lớn.

✔ Độ bền cơ học cao.

✔ Giảm biến dạng khi nâng tải trọng lớn.

✔ Khả năng hàn tốt, hạn chế nứt mối hàn.

✔ Tuổi thọ kết cấu dài trong điều kiện làm việc ngoài trời.

Ngoài vật liệu thép, các chi tiết như:

Tang cuốn cáp.
Trục truyền động.
Bánh xe.
Puly.
Móc cẩu.

đều được chế tạo từ thép hợp kim hoặc thép tôi nhiệt luyện nhằm tăng khả năng chịu mài mòn và chịu tải trọng động.

4.3. Hệ thống sơn chống ăn mòn nhiều lớp

Một yếu tố rất quan trọng nhưng thường bị bỏ qua chính là lớp phủ bảo vệ kết cấu thép.

Đối với các cổng trục làm việc ngoài trời, hệ thống sơn thường gồm nhiều lớp:

Sơn chống gỉ Epoxy
Sơn trung gian tăng độ bám
Sơn phủ Polyurethane chống tia UV và chống ăn mòn

Lợi ích của hệ thống sơn nhiều lớp:

Giảm quá trình oxy hóa thép.
Chống bong tróc khi làm việc ngoài trời.
Chịu được môi trường hơi muối biển.
Dễ bảo trì và sơn dặm định kỳ.

Nhờ đó, tuổi thọ kết cấu có thể kéo dài hàng chục năm nếu được bảo dưỡng đúng quy trình.

4.4. Thiết kế tối ưu cho ngành đóng tàu

So với cổng trục thông thường, cổng trục đóng tàu có nhiều điểm thiết kế đặc biệt.

Một số đặc điểm nổi bật gồm:

Kết cấu hai dầm hộp chịu tải trọng lớn.
Khẩu độ từ 6 – 60 m, phù hợp với nhiều quy mô nhà máy.
Chiều cao nâng từ 5 – 60 m, đáp ứng việc nâng các Block có kích thước lớn.
Chân cổng được gia cường nhằm tăng khả năng chống xoắn.
Kết cấu giằng không gian giúp tăng độ ổn định khi chịu tải và tác động của gió.

Đặc biệt, xe con có thể được trang bị:

Móc cẩu đôi.
Dầm cân bằng (Spreader Beam).
Cơ cấu lật tổng đoạn.
Hệ thống đồng bộ nhiều điểm nâng.

Đây là những thiết kế gần như chỉ xuất hiện trên các dòng cổng trục chuyên dụng cho ngành đóng tàu và chế tạo kết cấu siêu trường.

4.5. Những ưu điểm nổi bật của cổng trục hai dầm trong đóng tàu

So với các giải pháp nâng hạ khác, cổng trục hai dầm mang lại nhiều lợi ích vượt trội.

Ưu điểm về kỹ thuật

Nâng tải trọng lớn từ 5 – 300 tấn.
Độ ổn định cao.
Chống rung lắc khi nâng Block.
Độ chính xác trong định vị rất tốt.
Làm việc liên tục với cường độ cao.

Ưu điểm về vận hành

Tăng năng suất lắp ráp tàu.
Rút ngắn thời gian thi công.
Giảm nhân công nâng hạ thủ công.
Tăng mức độ an toàn trong sản xuất.

Ưu điểm về kinh tế

Tuổi thọ thiết bị cao.
Chi phí bảo trì thấp.
Khả năng mở rộng theo quy mô nhà máy.
Tối ưu chi phí đầu tư dài hạn.

4.6. Một số hạn chế cần lưu ý

Bên cạnh nhiều ưu điểm, cổng trục hai dầm trong đóng tàu cũng có một số yêu cầu cần được xem xét trước khi đầu tư.

Chi phí đầu tư ban đầu tương đối lớn.
Thời gian thiết kế và chế tạo dài hơn so với cổng trục thông thường.
Yêu cầu hệ thống ray, nền móng đạt tiêu chuẩn kỹ thuật.
Cần đơn vị có kinh nghiệm để lắp đặt và cân chỉnh.

Tuy nhiên, với các nhà máy đóng tàu hoặc sản xuất kết cấu thép quy mô lớn, đây vẫn là giải pháp nâng hạ có hiệu quả kinh tế và kỹ thuật tối ưu nhất.

5. Ứng dụng thực tế và kinh nghiệm lựa chọn cổng trục hai dầm trong đóng tàu

VNID – Mỗi công trình là sự kết hợp giữa công nghệ, kỹ thuật và sự chính xác trong từng chi tiết.

Để khai thác tối đa hiệu quả đầu tư, việc lựa chọn đúng cấu hình cổng trục cần dựa trên đặc điểm sản xuất của từng doanh nghiệp thay vì chỉ quan tâm đến tải trọng nâng.

5.1. Các ứng dụng phổ biến

Cổng trục hai dầm được ứng dụng rộng rãi trong:

Nhà máy đóng tàu.
Nhà máy sửa chữa tàu biển.
Bến cảng lắp ráp tàu.
Nhà máy chế tạo kết cấu thép siêu trường.
Nhà máy chế tạo thiết bị dầu khí.
Dự án điện gió ngoài khơi.
Nhà máy chế tạo module công nghiệp.

Đặc biệt, thiết bị phù hợp với các công việc như:

Nâng tổng đoạn thân tàu.
Ghép Block.
Lật kết cấu thép.
Di chuyển module.
Bốc xếp cấu kiện siêu trường, siêu trọng.

5.2. Những thông số cần xác định trước khi lựa chọn

Để lựa chọn cổng trục phù hợp, doanh nghiệp nên xác định rõ các thông số sau:

Thông số	Giá trị tham khảo
Tải trọng nâng	5 – 300 Tấn
Khẩu độ	6 – 60 m
Chiều cao nâng	5 – 60 m
Chế độ làm việc	ISO A5 – A8
Nguồn điện	3 Pha – 380V – 50Hz

Ngoài ra cần xem xét:

Kích thước Block cần nâng.
Tần suất vận hành.
Điều kiện gió tại khu vực lắp đặt.
Không gian làm việc của cổng trục.
Phương án cấp điện.
Khả năng mở rộng dây chuyền trong tương lai.

5.3. Những lưu ý khi thiết kế và lắp đặt

VNID – Am hiểu thiết bị, tinh thông kỹ thuật, tối ưu vận hành.

Để thiết bị vận hành ổn định trong thời gian dài, cần chú trọng:

Khảo sát nền móng trước khi lắp ray.
Tính toán tải trọng gió.
Kiểm tra độ thẳng của ray.
Đồng bộ hệ thống truyền động.
Kiểm định tải trước khi bàn giao.
Hiệu chỉnh biến tần và PLC.

Gợi ý Internal Link: Xem thêm: Quy trình lắp đặt cổng trục đúng kỹ thuật và những lưu ý quan trọng.

5.4. Bảo dưỡng định kỳ giúp kéo dài tuổi thọ thiết bị

Một chương trình bảo dưỡng khoa học sẽ giúp giảm thiểu sự cố và nâng cao tuổi thọ cổng trục.

Các hạng mục cần kiểm tra định kỳ gồm:

Cáp thép và tang cuốn.
Puly và móc cẩu.
Bánh xe di chuyển.
Hộp giảm tốc và động cơ.
Hệ thống phanh.
Bu lông liên kết kết cấu.
Hệ thống điện và điều khiển.
Lớp sơn chống ăn mòn.

Việc phát hiện sớm các dấu hiệu mài mòn hoặc hư hỏng sẽ giúp giảm đáng kể chi phí sửa chữa trong tương lai.

5.5. Vì sao nên lựa chọn đơn vị có năng lực thiết kế và chế tạo?

Đối với các thiết bị tải trọng lớn như cổng trục đóng tàu, chất lượng thiết kế quyết định trực tiếp đến độ an toàn và hiệu quả vận hành.

Một đơn vị uy tín cần đáp ứng:

Có kinh nghiệm thiết kế theo yêu cầu thực tế.
Tính toán kết cấu bằng phần mềm chuyên dụng.
Chế tạo theo tiêu chuẩn kỹ thuật.
Cung cấp thiết bị đồng bộ.
Hỗ trợ lắp đặt, kiểm định và đào tạo vận hành.
Có đội ngũ bảo trì, sửa chữa sau bán hàng.

Đây là những yếu tố giúp doanh nghiệp yên tâm khai thác thiết bị trong suốt vòng đời sử dụng.

6. Tổng kết: Giải pháp cổng trục hai dầm trong đóng tàu từ VNID

6.1. Tổng kết

VNID – Chính hãng trong lựa chọn, chính xác trong lắp đặt, chuyên nghiệp trong vận hành.

Trong ngành công nghiệp đóng tàu hiện đại, cổng trục hai dầm không chỉ là thiết bị nâng hạ mà còn là giải pháp tối ưu hóa toàn bộ quy trình sản xuất, từ nâng chuyển tổng đoạn, lắp ráp Block cho đến bốc xếp các kết cấu thép có kích thước lớn.

Với khả năng nâng tải trọng từ 5 – 300 tấn, khẩu độ lên đến 60 m, chiều cao nâng 60 m cùng chế độ làm việc ISO A5 – A8, thiết bị đáp ứng hiệu quả các yêu cầu vận hành liên tục trong môi trường ngoài trời khắc nghiệt, góp phần nâng cao năng suất và đảm bảo an toàn cho nhà máy.

6.2. VNID – Đơn vị cung cấp giải pháp cổng trục chuyên nghiệp

VNID tự hào là đơn vị tư vấn, thiết kế, chế tạo, lắp đặt và bảo trì các hệ thống cổng trục, cầu trục và thiết bị nâng hạ công nghiệp trên toàn quốc.

Chúng tôi cung cấp:

✔ Cổng trục hai dầm trong đóng tàu.
✔ Cổng trục một dầm, hai dầm.
✔ Cầu trục theo yêu cầu.
✔ Thiết bị nâng hạ cho ngành kết cấu thép.
✔ Dịch vụ cải tạo, nâng cấp và bảo dưỡng hệ thống cầu trục.

Đội ngũ kỹ sư của VNID luôn đồng hành cùng khách hàng từ khâu khảo sát, thiết kế, chế tạo đến lắp đặt và bảo trì, mang đến giải pháp phù hợp với từng nhu cầu sản xuất.

6.3. Liên hệ tư vấn

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp cổng trục hai dầm cho nhà máy đóng tàu hoặc dây chuyền sản xuất kết cấu thép, hãy liên hệ với VNID để được đội ngũ kỹ sư tư vấn cấu hình phù hợp, tối ưu chi phí đầu tư và đảm bảo hiệu quả vận hành lâu dài.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.

Câu hỏi thường gặp (FAQ)

1. Cổng trục hai dầm trong đóng tàu có tải trọng bao nhiêu?

Tùy theo nhu cầu sử dụng, thiết bị có thể được thiết kế với tải trọng từ 5 – 300 tấn, thậm chí lớn hơn đối với các dự án đặc thù trong ngành đóng tàu và kết cấu siêu trường.

2. Cổng trục đóng tàu có thể làm việc ngoài trời không?

Có. Thiết bị được thiết kế chuyên dụng để làm việc ngoài trời, sử dụng vật liệu chịu lực chất lượng cao, hệ thống sơn chống ăn mòn nhiều lớp và các thiết bị điện có khả năng chống bụi, chống ẩm, phù hợp với môi trường có gió lớn, độ ẩm và hơi muối biển.

3. VNID có nhận thiết kế và chế tạo cổng trục theo yêu cầu không?

Có. VNID cung cấp dịch vụ tư vấn, thiết kế, chế tạo, lắp đặt, kiểm định và bảo trì cổng trục theo yêu cầu, đáp ứng đa dạng tải trọng, khẩu độ, chiều cao nâng và điều kiện làm việc của từng nhà máy, giúp khách hàng sở hữu giải pháp nâng hạ phù hợp và hiệu quả nhất.

Bạn đang xem sản phẩm Cổng trục hai dầm trong đóng tầu
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi

<< Quay về trang trước

Cổng trục hai dầm trong đóng tầu - Cong truc hai dam trong dong tau
