Trang chủ Sản phẩm Cong Truc Cổng trục chân dê 10 tấn

Cổng trục chân dê 10 tấn
Xem ảnh lớn


Cổng trục chân dê 10 tấn

Thương hiệu VNID
Mã hiệu CTCD-10
Tải trọng nâng 10 tấn
Chiều cao nâng 21M
Khẩu độ dầm 6M, 9M
Tốc độ nâng 4,5M
Tốc độ di chuyển ngang 4-12m/min
Tốc độ di chuyển cổng trục 10-20m/min
Chế độ làm việc ISO M5
Tình trạng thiết bị mới 100% nhập khẩu chính hãng
Hệ cổng trục dầm đơn bao gồm 1 bộ cổng trục theo bản vẽ thiết kế
Bảo hành 12 tháng kể từ ngày nghiệm thu, kiểm định hoàn tất.
Yêu cầu báo giá   |   Tải Catalog   |   In trang


Thông tin chi tiết Cổng trục chân dê 10 tấn

Hãy cùng VNID giúp bạn tìm hiểu chi tiết về cổng trục chân dê 10 tấn

1.1 Giới thiệu chung về cổng trục chân dê 10 tấn

   1.1.1 Cổng trục chân dê là gì?

Hình ảnh cổng trục chân dê 10 tấn

  • Cổng trục chân dê là một cần trục kiểu cầu có dầm cầu đặt trên các chân cổng với các bánh xe di chuyển trên ray được đặt dưới mặt đất

   1.1.2 Công dụng cổng trục chân dê

  • Cổng trục chân dê là cổng trục chuyên dụng sử dụng để nâng hạ cửa van để phục vụ quá trình sửa chữa bảo trì các cửa van trong các nhà máy thủy điện .

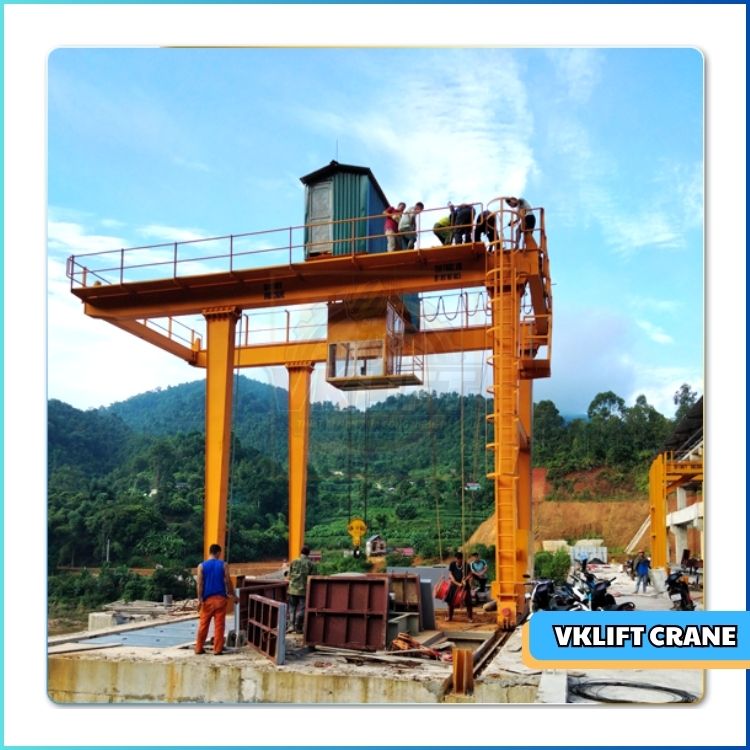

Hình ảnh cổng trục chân dê làm việc ở cửa van

   1.1.3 Các thông số cơ bản của cổng trục chân dê

  • Tải trọng nâng từ 2 tấn đến 100 tấn
  • Chiều cao nâng hạ từ 10 đến 50 mét
  • Khẩu độ của cổng trục chân dê từ 5 mét đến 20 mét
  • Chế độ làm việc: FEM (1Am, 2m)/ ISO(M4,M5)

   1.1.4 Sự giống nhau và khác nhau giữa cổng trụccầu trục

      1.1.4.1 Giống nhau của cầu và cổng trục

  • Chức năng: cầu trụccổng trục đều giống nhau về chức năng dều dùng để nâng chuyển vật nâng đến vị trí mong muốn
  • Cấu tạo: Về cơ bản cầu trụccổng trục cũng giống nhau về cấu tạo khi đều có giống nhau 1 bộ kết cấu thép một cụm nâng chuyển, hệ thống điện và ray di chuyển
  • Nguyên lý làm việc: và vì cấu tạo giống nhau nên nguyên lý làm việc của 2 loại này cũng giống nhau, đều có thể di chuyển vật nâng theo 6 hướng.

      1.1.4.2 Khác nhau của cổng trụccầu trục

  • Về hình dáng thì cổng trục có thêm chân cổng và ray di chuyển của cổng trục được lắp đặt ở mặt đất còn cầu trục thì có ray di chuyển ở trên cao
  • Về vị trí làm việc thì cổng trục có thể làm việc được ở ngoài trời còn cầu trục chỉ làm việc được ở trong các nhà xưởng

Hình ảnh cổng trục dầm đơn

 1.2 Cấu tạo của cổng trục chân dê 10 tấn

  • Cấu tạo của cổng trục chân dê 10 tấn bao gồm có: Hệ kết cấu thép,  xe con nâng chuyển, hệ thống điện điều khiển và cụm di chuyển cổng trục chân dê.
  • Với cụm nâng chuyển xe con thì có công dụng là nâng hạ và di chuyển theo chiều dọc theo dầm chính. Về cấu tạo của xe con chuyển thì bao gồm động cơ điện 3 pha, khớp nối, phanh thủy lực, hộp giảm tốc, và tang cuốn cáp còn về cụm di chuyển của xe con gồm có cụm bánh xe, bộ truyền ngoài bánh răng và động cơ liền hộp giảm tốc. Hoặc có thể sử dụng xe con đồng bộ được sản xuất sẵn

Hình ảnh xe con đồng bộ của hãng Henan TX crane

Hình ảnh xe con được VNID thiết kế và tổ hợp

Hình ảnh tang cuốn cáp trên xe con

Hình ảnh động cơ điện 3 pha Tailong

Hình ảnh phanh thủy lực dùng trên xe con

Hình ảnh khớp nối giữ động cơ điện 3 pha và trục truyền



  • Kết cấu thép của cổng trục chân dê 10 tấn gồm dầm chính, chân cổng và dầm chân cổng.

Dầm chính cổng trục chân dể 10 tấn

Hình chân cổng trục chân dê 10 tấn

  • Hệ điện điều khiển của cổng trục chân dê gồm có Hệ điện ngang, hệ điện dọc, tủ điện điều khiển và tay bấm điều khiển

Hình ảnh tủ điện của cổng trục chân dê 10 tấn

  • Ray di chuyển cổng trục chân dê 10 tấn gồm có 2 kiểu ray là ray vuông là thép vuông đặc có kích thước từ 10x10mm đến 100x100mm và ray P được gọi ray xe lửa được sản xuất theo tiêu chuẩn.

1.3 Đặc biệt trên cổng trục chân dê 10 tấn có các thiết bị an toàn

   1.3.1 Cảnh báo quá tải

  • Trên xe con thường được trang bị thiết bị cảnh báo quá tải được bố trí ở gối đầu tang. Và các dữ liệu sẽ được truyền về cabin hoặc tủ điện của cổng trục

Hình ảnh cảm biến tải trọng

    1.3.2 Giới hạn di chuyển và giới hạn nâng hạ

  • Giới hạn hành trình nâng của cổng trục chân dê được đặt tại đầu tang, khi người điều khiển cổng trục nâng đến 1 cao độ vượt quá cao độ cho phép thì hệ thống tự dừng không cho nâng lên nữa
  • Giới hạn hành trình di chuyển, tại cuối ray sẽ đặt công tắc hành trình khi cổng trục hay xe con di chuyển tới vị trí giới hạn thì sẽ chạm vào công tắc hành trình khi đó công tắc hành trình sẽ ngăn cản không cho xe con hoặc cổng trục chân dê tiến thêm nữa

1.4 Một số chú ý khi sử dụng cổng cổng trục chân dê 10 tấn an toàn và bền lâu đạt được hiệu quả tối ưu nhất.

   1.4.1 Các thao tác an toàn lao động khi dùng cổng trục chân dê 10 tấn

  • Luôn đảm  nguồn điện đủ công suất hoạt động của cổng trục.
  • Không sử dụng cầu trục khi có người ở trong phạm vi làm việc của cổng trục.
  • Không được đứng gần vật nâng và tránh đứng phía dưới dầm chính.
  • Thao tác chuẩn xác dứt khoát, không được phép sử dụng khi chưa được đào tạo, nắm được nguyên tắc làm việc của cổng trục.
  • Nếu xảy ra sự cố nào thì không được tự ý sửa chữa tháo lắp, cần gọi cho đơn vị cung cấp để được hướng dẫn và khắc phục sự cố.

   1.4.2 Các lưu ý sử dụng cổng trục chân dê 10 tấn được lâu dài đạt hiệu quả cao.

  • Không nâng vật nâng quá tải trọng cho phép của cổng trục
  • Không được tự ý sửa chữa thay thế điều chỉnh thiết bị mà chưa được nhà cung cấp cho phép
  • Bảo dưỡng định kỳ đầy đủ cho cổng trục
  • Bồi dưỡng, nâng cao kiến thức vận hành điều khiển cổng trục cho người dùng

1.5 Các quy trình thiết kế và sản xuất cổng trục chân dê 10 tấn của VNID

   1.5.1 Tóm tắt quy trình thiết kế cổng trục chân dê 10 tấn của VNID

  • Khi khách hàng đặt cổng trục chân dê 10 tấn của VNID thì chỉ cần cung cấp những thông số cơ bản, yêu cầu của khách hàng về cổng trục chân dê 10 tấn thì ngay lập tức các kỹ sư của VNID sẽ lập tức thực hiện thiết kế theo yêu cầu của khách hàng.
  • Khi khách chưa chắc chắn hoặc chưa nắm được các thông số cơ bản thì các kỹ sư của VNID sẽ đến trực tiếp hiện trường để khảo sát lấy số liệu và tư vấn cho khách hàng.
  • Sau khi đã có số liệu và yêu cầu chi tiết của khách hàng thì các kỹ sư của VNID sẽ bắt đầu công việc thiết kế.
  • Trước tiên sẽ tính toán đến kết cấu thép của cổng trục chân dê 10 tấn bằng các phần mềm chuyên dụng của nội bộ và phần mềm Sap2000, sau đó khi đã tính toán xong kết cấu thép đã đủ bền các kỹ sư bắt đầu tiến hành vẽ  thiết kế và bóc tách gia công cổng trục chân dê 10 tấn Tiếp theo sau khi đã xong phần kết cấu thép của cổng trục chân dê 10 tấn thì các kỹ sư của VNID tiến hành tính toán các cơ cấu nâng và cơ cấu di chuyển cho cổng trục chân dê 10 tấn. Như vậy về cơ bản thì đã thiết kế xong cổng trục chân dê 10 tấn.

   1.5.2 Tóm tắt quy trình sản xuất cổng trục chân dê 10 tấn của VNID

  • Sau khi đã thiết kế xong thì chuyển sang công đoạn sản xuất gia công.
  • Đội ngũ sản xuất sẽ tiến hành cắt phôi thép để tổ hợp kết cấu thép, vật liệu thường được sử dụng của VNID là các loại thép SS400, Q235 và Q345 các loại thép này luôn được nhà tiêu dùng tin tưởng sử dụng với cường độ chịu bền cao và ổn định.
  • Sau khi cắt phôi xong tiếp tục với việc gia công và tổ hợp hàn dầm chính và dầm biên theo bản vẽ thiết kế.
  • Tiếp đến là công đoạn làm sạch cách bề mặt kết cấu thép để tiến hành sơn chống rỉ
  • Còn về các thiết bị sẽ được lắp đặt và tiến hành cho chạy thử trước ở xưởng sản xuất khi tất cả các thiết bị đã hoạt động tốt thì công nhân ở xưởng sẽ lại tháo ra đóng thùng cẩn thận để vận chuyển cho khách hàng.

1.6 VNID là đơn vị chế tạo cổng trục chân dê 10 tấn

  • VNID là công ty chuyên tư vấn, thiết kế và chế tạo các loại cầu trục, cổng trục, cần trục, xe con cầu, cổng trục với đội ngũ kỹ sư dày dặn kinh nghiệm. Với giá thành rẻ nhất và chất  lượng sản phẩm cao nhất.
  • VNID có một xưởng sản xuất ở ngay Đông Anh - Hà Nội, vì vậy luôn kiểm soát được chất lượng của sản phẩm tạo niềm tin tuyệt đối với khách hàng
  • Ngoài ra VNID là đơn vị phân phối các loại palang, máy vít, xe con đồng bộ, phanh thủy lực, động cơ điện 3 pha, động cơ liền hộp giảm tốc, rulo, phụ kiện cho cầu trục và cổng trục chính hãng với giá thành hợp lý nhất và chất lượng luôn tốt nhất.
  • Khách hàng của chúng tôi luôn luôn hài lòng với dịch vụ và sản phẩm của VNID
  • Hãy liên hệ với chúng tôi để được tư vấn, giải đáp thắc mắc của quý khách đưa ra phương pháp hiệu quả nhất.
