Dự án cung cấp và lắp đặt hệ tời nâng hạ cửa van phẳng 2x150 tấn cho công trình thủy lợi – thủy điện



Trong các công trình thủy lợi, thủy điện, hệ thống tời nâng hạ cửa van phẳng đóng vai trò quyết định đến khả năng vận hành an toàn, điều tiết dòng chảy và bảo vệ toàn bộ công trình. Đối với những cửa van có tải trọng hàng trăm tấn, yêu cầu đặt ra không chỉ là khả năng nâng hạ ổn định mà còn phải đảm bảo độ đồng bộ tuyệt đối giữa hai điểm nâng, tránh hiện tượng lệch cửa van gây hư hỏng kết cấu.

Trong bài viết này, tôi xin chia sẻ về quá trình VNID trực tiếp triển khai dự án cung cấp và lắp đặt hệ tời nâng hạ cửa van phẳng 2x150 tấn, từ khâu khảo sát, tư vấn kỹ thuật, chế tạo, lắp đặt cho đến kiểm định và bàn giao đưa vào vận hành.

1. Tổng quan dự án hệ tời nâng hạ cửa van phẳng 2x150 tấn

1.1. Tiếp nhận yêu cầu từ chủ đầu tư

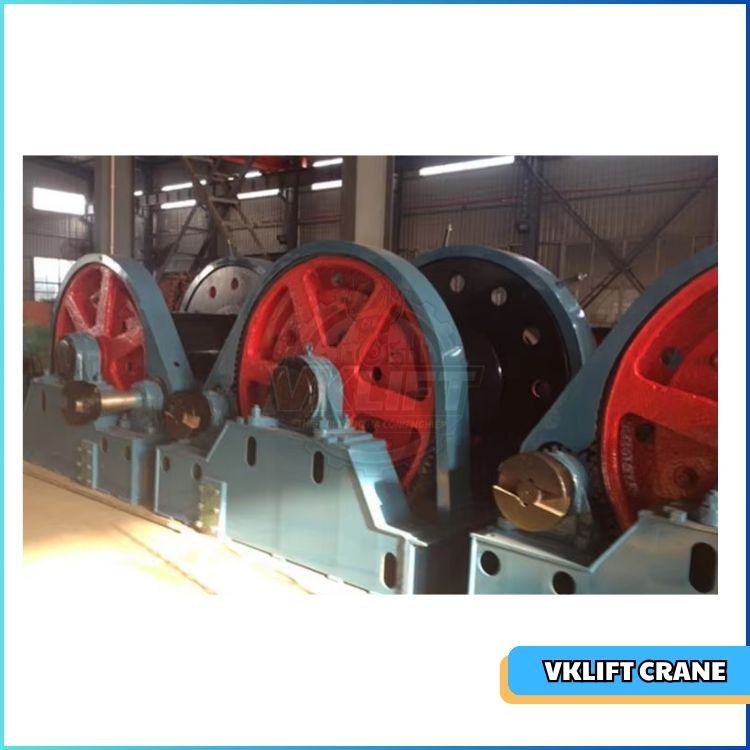

Thiết bị tời nâng cửa van tải trọng cực lớn – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

Ngay khi tiếp nhận dự án, chúng tôi nhận thấy đây là hệ thống có yêu cầu kỹ thuật rất cao. Chủ đầu tư mong muốn một thiết bị có khả năng vận hành ổn định trong điều kiện ngoài trời, làm việc liên tục nhiều năm và đảm bảo độ chính xác tuyệt đối khi nâng hạ cửa van.

Thông số kỹ thuật của thiết bị như sau:

Hạng mục	Thông số
Sản phẩm	CQ Trung Quốc
Kiểu loại	Tời nâng đồng bộ hai móc nâng
Tải trọng	2 x 150 Tấn
Chiều cao nâng	40 mét
Chế độ làm việc	ISO A3
Nguồn điện	3 Pha – 380V – 50Hz

Điểm đặc biệt của hệ thống là cơ cấu đồng tốc giữa hai móc nâng, giúp cửa van luôn di chuyển cân bằng, hạn chế tối đa hiện tượng lệch hoặc kẹt trong quá trình vận hành.

Gợi ý Internal Link: Tìm hiểu thêm về Hệ tời nâng cửa van thủy điện.

1.2. Khảo sát hiện trường và lựa chọn giải pháp

Sau khi khảo sát thực tế, đội ngũ kỹ sư tiến hành đánh giá:

• Kết cấu dầm đỡ thiết bị.

• Cao trình lắp đặt.

• Hành trình nâng 40 m.

• Điều kiện môi trường ngoài trời.

• Khả năng cấp điện cho hệ thống.

• Phương án vận chuyển thiết bị siêu trường, siêu trọng.

Từ những số liệu thu được, VNID đề xuất sử dụng tời nâng đồng bộ hai móc, tích hợp bộ truyền ngoài, hệ thống đồng tốc cơ khí và móc nâng chuyên dụng chống lệch cửa van, đáp ứng tốt yêu cầu vận hành của công trình.

2. Quy trình triển khai dự án từ báo giá đến chế tạo thiết bị

2.1. Tư vấn kỹ thuật và ký kết hợp đồng

VNID – Kinh nghiệm thực tế, năng lực chuyên sâu, giải pháp tối ưu.



Đối với các dự án tải trọng lớn, công tác tư vấn kỹ thuật luôn được thực hiện trước khi báo giá nhằm đảm bảo giải pháp phù hợp với thực tế.

Quy trình triển khai gồm:

• Khảo sát hiện trường.

• Phân tích tải trọng cửa van.

• Tính toán hệ số an toàn.

• Lập phương án kỹ thuật.

• Báo giá chi tiết từng hạng mục.

• Thống nhất tiến độ và ký hợp đồng.

Việc thống nhất rõ phạm vi công việc ngay từ đầu giúp quá trình triển khai diễn ra thuận lợi và hạn chế phát sinh chi phí.

2.2. Chuẩn bị vật tư và kiểm soát chất lượng đầu vào

Sau khi hợp đồng được ký kết, toàn bộ vật tư được chuẩn bị theo đúng hồ sơ thiết kế.

Các hạng mục chính bao gồm:

• Tang cuốn cáp chịu tải lớn.

• Động cơ điện.

• Hộp giảm tốc.

• Trục truyền động.

• Phanh điện từ.

• Cáp thép chịu lực.

• Puly dẫn hướng.

• Móc nâng chuyên dụng.

• Tủ điện điều khiển.

• Hệ thống đồng tốc hai móc.

Tất cả vật tư đều được kiểm tra kích thước, chứng chỉ chất lượng và khả năng chịu tải trước khi đưa vào gia công.

2.3. Gia công cơ khí và tổ hợp thiết bị

Đây là giai đoạn đòi hỏi độ chính xác rất cao.

Các công việc được thực hiện gồm:

• Gia công kết cấu thép.

• Gia công tang cuốn.

• Gia công trục truyền.

• Hàn tổ hợp kết cấu.

• Kiểm tra mối hàn.

• Sơn chống ăn mòn ngoài trời.

• Lắp ráp cơ cấu truyền động.

• Căn chỉnh đồng tâm giữa động cơ và hộp giảm tốc.

Đặc biệt, với tải trọng 2x150 tấn, mọi sai số nhỏ trong quá trình gia công đều có thể ảnh hưởng đến khả năng đồng bộ của hai móc nâng. Vì vậy, đội ngũ kỹ thuật luôn kiểm tra nhiều lần trước khi nghiệm thu nội bộ.

Gợi ý Internal Link: Tham khảo thêm bài viết về Quy trình gia công kết cấu thép thiết bị nâng hạ.

3. Vận chuyển và lắp đặt hệ tời nâng cửa van tải trọng lớn

3.1. Vận chuyển thiết bị đến công trường

VNID – Từ bản vẽ kỹ thuật đến công trình thực tế, luôn đặt chất lượng làm nền tảng.



Do kích thước lớn, hệ thống được chia thành nhiều modul để thuận tiện cho việc vận chuyển.

Quá trình vận chuyển được thực hiện theo các bước:

• Đóng gói chống va đập.

• Cố định thiết bị trên xe chuyên dụng.

• Bảo vệ các chi tiết điện.

• Kiểm tra thiết bị trước khi bốc dỡ.

Việc lập kế hoạch vận chuyển chi tiết giúp hạn chế tối đa rủi ro trong quá trình di chuyển đến công trường.

3.2. Những yêu cầu đặc biệt trong quá trình lắp đặt

Khác với các hệ thống nâng hạ thông thường, tời nâng cửa van 2x150 tấn yêu cầu độ chính xác rất cao.

Trong quá trình lắp đặt, chúng tôi đặc biệt chú trọng:

• Căn chỉnh đồng trục giữa hai cơ cấu nâng.

• Đảm bảo hai móc nâng đồng tốc.

• Kiểm tra lực siết bu lông theo tiêu chuẩn.

• Căn chỉnh cáp thép không bị xoắn.

• Kiểm tra độ cân bằng của cửa van.

• Hiệu chỉnh giới hạn hành trình.

Nếu hai móc nâng không đồng bộ, cửa van rất dễ bị:

• Lệch ray dẫn hướng.

• Kẹt cửa van.

• Mòn cáp thép.

• Quá tải cục bộ.

• Biến dạng kết cấu.

Đó là lý do toàn bộ công tác căn chỉnh đều được thực hiện nhiều lần bằng các thiết bị đo chuyên dụng.

3.3. Hiệu chỉnh cơ cấu đồng tốc

Đây là công đoạn quan trọng nhất của dự án.

Đội ngũ kỹ sư tiến hành:

• Kiểm tra hành trình hai móc.

• Điều chỉnh tốc độ truyền động.

• Kiểm tra độ chênh cao giữa hai điểm nâng.

• Chạy thử nhiều chu kỳ trước khi thử tải.

Mục tiêu cuối cùng là đảm bảo cửa van luôn di chuyển ổn định, không xảy ra hiện tượng xoắn hoặc lệch trong suốt quá trình vận hành.

4. Thử tải, kiểm định và bàn giao hệ thống

VNID – Không dừng ở bàn giao, VNID tiếp tục đồng hành sau triển khai.



4.1. Thử tải thiết bị

Sau khi hoàn thành lắp đặt, hệ thống được thử tải theo đúng quy trình.

Các nội dung thử tải gồm:

• Thử không tải.

• Thử tải định mức.

• Kiểm tra hệ thống phanh.

• Kiểm tra đồng tốc hai móc.

• Kiểm tra giới hạn hành trình.

• Đánh giá độ ổn định khi vận hành.

Mọi thông số đều được ghi nhận và đối chiếu với hồ sơ thiết kế.

4.2. Kiểm định an toàn

Để thiết bị đủ điều kiện đưa vào sử dụng, VNID phối hợp với đơn vị kiểm định thực hiện:

• Kiểm tra hồ sơ kỹ thuật.

• Kiểm tra kết cấu chịu lực.

• Kiểm tra cơ cấu nâng.

• Kiểm tra hệ thống điện.

• Kiểm tra thiết bị an toàn.

• Kiểm tra kết quả thử tải.

Chỉ sau khi đáp ứng đầy đủ các yêu cầu kiểm định, hệ thống mới được phép đưa vào vận hành chính thức.

4.3. Bàn giao và hướng dẫn vận hành

Trước khi bàn giao, đội ngũ kỹ thuật tổ chức hướng dẫn vận hành cho chủ đầu tư.

Nội dung đào tạo gồm:

• Quy trình vận hành an toàn.

• Kiểm tra thiết bị trước ca làm việc.

• Bảo dưỡng định kỳ.

• Xử lý các tình huống bất thường.

• Lập kế hoạch bảo trì theo chu kỳ.

Khoảnh khắc hai móc nâng vận hành đồng bộ và cửa van di chuyển ổn định là minh chứng rõ ràng cho chất lượng của toàn bộ quá trình thiết kế, chế tạo và lắp đặt.

Gợi ý Internal Link: Xem thêm dịch vụ Kiểm định và bảo trì thiết bị nâng hạ công nghiệp.

5. VNID – Đồng hành cùng các dự án tời nâng và thiết bị nâng hạ tải trọng lớn

VNID – Kết nối công nghệ, nâng tầm sản xuất, kiến tạo tương lai.



Một dự án hệ tời nâng hạ cửa van phẳng 2x150 tấn không chỉ đòi hỏi thiết bị có chất lượng cao mà còn yêu cầu năng lực tổng thể của đơn vị triển khai, từ khảo sát, thiết kế, gia công đến lắp đặt và kiểm định.

Với kinh nghiệm triển khai nhiều dự án trong lĩnh vực thủy điện, thủy lợi, cảng biển và công nghiệp nặng, VNID luôn mang đến cho khách hàng:

• Giải pháp thiết kế tối ưu theo từng công trình.

• Thiết bị đạt tiêu chuẩn kỹ thuật và an toàn.

• Đội ngũ kỹ sư nhiều kinh nghiệm thực tế.

• Quy trình thi công chuyên nghiệp.

• Hỗ trợ kiểm định, đào tạo vận hành và bảo trì lâu dài.

Nếu doanh nghiệp đang tìm kiếm đơn vị cung cấp tời nâng cửa van, cầu trục, cổng trục, pa lăng hoặc các thiết bị nâng hạ công nghiệp, VNID sẵn sàng đồng hành từ khâu tư vấn giải pháp đến bàn giao đưa thiết bị vào vận hành an toàn, hiệu quả và bền vững.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











Câu hỏi thường gặp (FAQ)

1. Vì sao hệ tời nâng cửa van 2x150 tấn phải sử dụng cơ cấu đồng tốc hai móc?

Cơ cấu đồng tốc giúp hai móc nâng di chuyển cùng tốc độ, đảm bảo cửa van luôn cân bằng, tránh hiện tượng lệch, kẹt hoặc biến dạng trong quá trình nâng hạ.

2. Hệ tời nâng cửa van có cần kiểm định trước khi đưa vào sử dụng không?

Có. Sau khi hoàn thành lắp đặt và thử tải, thiết bị phải được kiểm định an toàn theo quy định hiện hành trước khi đưa vào vận hành chính thức.

3. VNID có cung cấp trọn gói từ thiết kế đến lắp đặt hệ tời nâng cửa van không?

Có. VNID cung cấp dịch vụ trọn gói bao gồm khảo sát, tư vấn kỹ thuật, thiết kế, chế tạo, vận chuyển, lắp đặt, thử tải, kiểm định, đào tạo vận hành và bảo trì hệ thống sau bàn giao.
