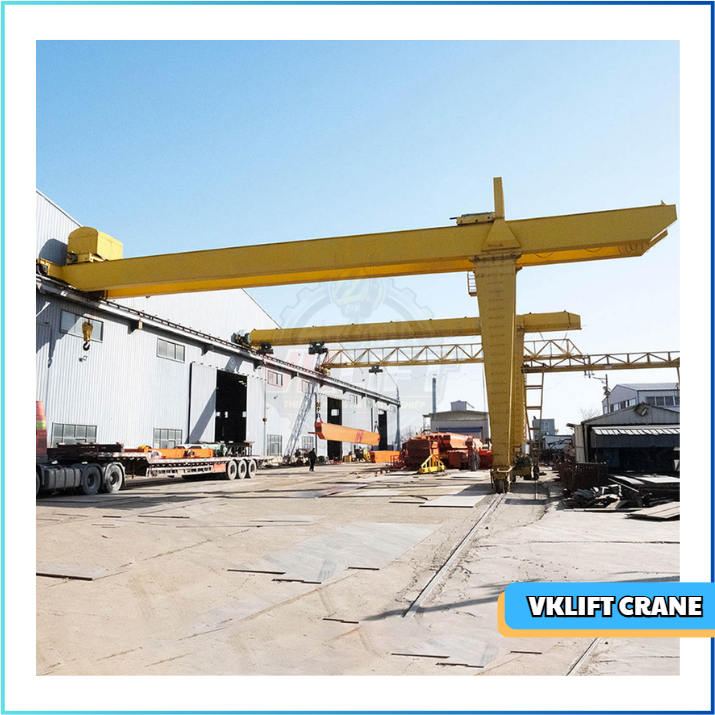

Xem ảnh lớn		Bán cổng trục dầm đôi 10 tấn Thương hiệu VNID Mã hiệu BCTHD-10 Tải trọng nâng 10 tấn Chiều cao nâng 6M,12M Khẩu độ dầm 5M, 10M Tốc độ nâng 3,7M Tốc độ di chuyển ngang 20m/min Tốc độ di chuyển cổng trục 10-20m/min Chế độ làm việc ISO M5 Tình trạng thiết bị mới 100% nhập khẩu chính hãng Hệ cổng trục dầm đơn bao gồm 1 bộ cổng trục theo bản vẽ thiết kế Bảo hành 12 tháng kể từ ngày nghiệm thu, kiểm định hoàn tất.
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Bán cổng trục dầm đôi 10 tấn

Hãy để VNID giúp bạn hiểu thêm về bán cổng trục dầm đôi 10 tấn

1.1 Giới thiệu chung về bán cổng trục dầm đôi 10 tấn

   1.1.1 Bán cổng trục dầm đôi là gì?

• Bán cổng trục dầm đôi hay còn được gọi là bán cổng trục hai dầm cũng là một loại máy công tác cho việc nâng hạ và di chuyển vị trí của đối tượng nâng hạ nhờ các thiết bị mang vật trực tiếp như móc treo hoặc thiết bị mang vật khác như gầu ngoạm, nam châm điện.
• Bán cổng trục dầm đôi có 2 dầm chính một bên được liên kết với chân cổng di chuyển trên ray được đặt dưới mặt đất, một bên thì liên kết với dầm biên di chuyển trên ray được đặt trên cao.

Hình ảnh bán cổng trục dầm đôi 10 tấn

   1.1.2 Ưu điểm của bán cổng trục dầm đôi

• Do có 2 dầm chính chịu tải trọng của vật nâng nên khả năng chịu tải của bán cổng trục dầm đôi tốt hơn bán cổng trục dầm đơn. Nó cũng có kết cấu đơn giản dễ tháo lắp, kiểm tra, bảo dưỡng.

   1.1.3 Phân loại bán cổng trục

• Theo hình dang và kết cấu thép ta có những loại bán cổng trục như: bán cổng trục một dầm , bán cổng trụ 2 dầm và bán cổng trục có một đầu công xôn

Hình ảnh bán cổng trục dầm đơn

1.2 Cấu tạo bán cổng trục dầm đôi

• Bán cổng trục dầm đôi 10 tấn gồm có cấu tạo như sau:

  1.2.1 Hệ thống điện điều khiển của bán cổng trục dầm đôi 10 tấn

• Hệ thống điện của bán cổng trục dầm đôi 10 tấn bao gồm: 1 hệ điện ngang, 1 hệ điện dọc, tủ điện điều khiển và tay bấm điều khiển.
• Hệ điện ngang dạng sâu đo có công dụng cấp điện cho xe con nâng chuyển

​

Hệ điện ngang dạng sâu đo hoàn chỉnh

Hệ máng C và con lăn kẹp cáp

• Hệ điện dọc có thể là rulo cuốn cáp hoặc là ray dọc

Hình ảnh rulo cuốn cáp

• Tủ điện điều khiển

Hình ảnh đầy đủ tủ điện bán cổng trục dầm đôi 10 tấn

• Tay bấm điều khiển

Tay bấm điều khiển từ xa bán cổng trục dầm đôi 10 tấn

   1.2.2 Kết cấu thép của bán cổng trục dầm đôi 10 tấn

• Dầm chính: được chế tạo từ thép hình I, thép hộp hoặc có thể sử dụng dầm tổ hợp từ các tấm thép được liên kết hàn với nhau. Dầm chính là nơi chịu toàn bộ tải trọng nâng vì vậy cần tính toán cẩn thận và tuân thủ theo tiêu chuẩn 4244-2005 TCVN.

Hình ảnh dầm chính bán cổng trục dầm đơn

• Chân cổng: là kết cẩu đỡ một bên dầm chính di chuyển trên ray được đặt ở dưới đất

Hình ảnh chân bán cổng trục và rulo cuốn cáp điện

• Dầm biên: kết cấu dầm biên của bán cổng trục và cầu trục đều giống nhau. Gồm có kết cấu thép dạng hộp, cụm bánh xe và động cơ liền hộp giảm tốc

    1.2.3 Xe con nâng hạ của bán cổng trục dầm đôi 10 tấn

• Xe con của bán cổng trục 10 tấn có 2 loại là loại đồ bộ có sẵn hoặc là loại tổ hợp.
• Loại đồng bộ thì là loại xe con được sản xuất theo các tải trong tiêu chuẩn

• Loại xe con tổ hợp thì là loại được tổ hợp từ nhiều thiết bị như: động cơ điện 3 pha, động cơ liền hộp giảm tốc, khớp nối, phanh thủy lực, hộp giảm tốc, tang cuốn kép.

Hình ảnh xe con tổ hợp hoàn chỉnh

Động cơ điện 3 pha Wuxi

Hình ảnh khớp nối và khớp nối liền tang

Hình ảnh phanh thủy lực dùng cho xe con

Hình ảnh hộp giảm tốc của TaiLong

   1.2.4 Ray di chuyển  bán cổng trục dầm đôi 10 tấn

• Ray di chuyển của bán cổng trục dầm đôi 10 tấn người ta thường dùng 2 loại ray là ray vuông có kích thước tiêu chuẩn từ 10x10 (mm) tới 100x100 (mm) để ta lựa chọn cho phù hợp, loại thứ 2 là loại ray P hay còn được gọi là ray xe lửa được sản xuất theo tiêu chuân như P18, P24, P30

Hình ảnh ray P24 được sử dụng trong bán cổng trục dầm đôi 10 tấn

1.3 Công dụng bán cổng trục dầm đôi 10 tấn

• Cũng giống với các công dụng của các loại máy nâng khác cổng trục dầm đôi có công dụng là giúp chúng ta bốc dỡ, vận chuyển hàng hóa ở dạng khối, vật liệu rời, dùng để lắp ráp các thiết bị có trọng lượng lớn dễ dàng giảm sức người trong lao động và tăng hiệu quả công việc lên nhiều lần.

1.4 Các quy trình thiết kế và sản xuất bán cổng trục dầm đôi 10 tấn của VNID

   1.4.1 Tóm tắt quy trình thiết kế bán cổng trục dầm đôi 10 tấn của VNID

• Khi khách hàng đặt bán cổng trục dầm đôi 10 tấn của VNID thì chỉ cần cung cấp những thông số cơ bản, yêu cầu của khách hàng về bán cổng trục dầm đôi 10 tấn tấn thì ngay lập tức các kỹ sư của VNID sẽ lập tức thực hiện thiết kế theo yêu cầu của khách hàng.
• Khi khách chưa chắc chắn hoặc chưa nắm được các thông số cơ bản thì các kỹ sư của VNID sẽ đến trực tiếp hiện trường để khảo sát lấy số liệu và tư vấn cho khách hàng.
• Sau khi đã có số liệu và yêu cầu chi tiết của khách hàng thì các kỹ sư của VNID sẽ bắt đầu công việc thiết kế.
• Trước tiên sẽ tính toán đến kết cấu thép của bán cổng trục dầm đôi 10 tấn tấn bằng các phần mềm chuyên dụng của nội bộ và phần mềm Sap2000, sau đó khi đã tính toán xong kết cấu thép đã đủ bền các kỹ sư bắt đầu tiến hành vẽ  thiết kế và bóc tách gia công bán cổng trục dầm đôi 10 tấn Tiếp theo sau khi đã xong phần kết cấu thép của bán cổng trục dầm đôi 10 tấn thì các kỹ sư của VNID tiến hành tính toán các cơ cấu nâng và cơ cấu di chuyển cho bán cổng trục dầm đôi 10 tấn. Như vậy về cơ bản thì đã thiết kế xong bán cổng trục dầm đôi 10 tấn.

   1.4.2 Tóm tắt quy trình sản xuất bán cổng trục dầm đôi 10 tấn của VNID

• Sau khi đã thiết kế xong thì chuyển sang công đoạn sản xuất gia công.
• Đội ngũ sản xuất sẽ tiến hành cắt phôi thép để tổ hợp kết cấu thép, vật liệu thường được sử dụng của VNID là các loại thép SS400, Q235 và Q345 các loại thép này luôn được nhà tiêu dùng tin tưởng sử dụng với cường độ chịu bền cao và ổn định.
• Sau khi cắt phôi xong tiếp tục với việc gia công và tổ hợp hàn dầm chính và dầm biên theo bản vẽ thiết kế.
• Tiếp đến là công đoạn làm sạch cách bề mặt kết cấu thép để tiến hành sơn chống rỉ
• Còn về các thiết bị sẽ được lắp đặt và tiến hành cho chạy thử trước ở xưởng sản xuất khi tất cả các thiết bị đã hoạt động tốt thì công nhân ở xưởng sẽ lại tháo ra đóng thùng cẩn thận để vận chuyển cho khách hàng.

​

Hình ảnh bán cổng trục dầm đôi được hoàn thiện và đang làm việc

1.5 Một số chú ý khi sử dụng bán cổng trục dầm đôi 10 tấn an toàn và bền lâu đạt được hiệu quả tối ưu nhất.

   1.5.1 Các thao tác an toàn lao động khi dùng bán cổng trục dầm đôi 10 tấn

• Luôn đảm  nguồn điện đủ công suất hoạt động của cổng trục.
• Không sử dụng cầu trục khi có người ở trong phạm vi làm việc của cổng trục.
• Không được đứng gần vật nâng và tránh đứng phía dưới dầm chính.
• Thao tác chuẩn xác dứt khoát, không được phép sử dụng khi chưa được đào tạo, nắm được nguyên tắc làm việc của cổng trục.
• Nếu xảy ra sự cố nào thì không được tự ý sửa chữa tháo lắp, cần gọi cho đơn vị cung cấp để được hướng dẫn và khắc phục sự cố.

   1.5.2 Các lưu ý sử dụng bán cổng trục dầm đôi 10 tấn được lâu dài đạt hiệu quả cao.

• Không nâng vật nâng quá tải trọng cho phép của cổng trục
• Không được tự ý sửa chữa thay thế điều chỉnh thiết bị mà chưa được nhà cung cấp cho phép
• Bảo dưỡng định kỳ đầy đủ cho cổng trục
• Bồi dưỡng, nâng cao kiến thức vận hành điều khiển cổng trục cho người dùng

1.6 VNID là đơn vị chế tạo bán cổng trục dầm đôi 10 tấn

• VNID là công ty chuyên tư vấn, thiết kế và chế tạo các loại cầu trục, cổng trục, cần trục, xe con cầu, cổng trục với đội ngũ kỹ sư dày dặn kinh nghiệm. Với giá thành rẻ nhất và chất  lượng sản phẩm cao nhất.
• VNID có một xưởng sản xuất ở ngay Đông Anh - Hà Nội, vì vậy luôn kiểm soát được chất lượng của sản phẩm tạo niềm tin tuyệt đối với khách hàng
• Ngoài ra VNID là đơn vị phân phối các loại palang, máy vít, xe con đồng bộ, phanh thủy lực, động cơ điện 3 pha, động cơ liền hộp giảm tốc, rulo, phụ kiện cho cầu trục và cổng trục chính hãng với giá thành hợp lý nhất và chất lượng luôn tốt nhất.
• Khách hàng của chúng tôi luôn luôn hài lòng với dịch vụ và sản phẩm của VNID
• Hãy liên hệ với chúng tôi để được tư vấn, giải đáp thắc mắc của quý khách đưa ra phương pháp hiệu quả nhất.
